Doğrudan Tahrikli DD Tork Motoru
Doğrudan Tahrikli Motor (DDR), herhangi bir mekanik aktarım mekanizması (şanzıman veya kayış gibi) kullanmadan yükü doğrudan tahrik eden bir motordur. Bu motor türü tork motoru olarak da bilinir. Yüksek enerjili kalıcı mıknatıslar kullanılarak yüksek tork üretilebilir. Geleneksel motorların aksine, yüksek torku sayesinde hareket sistemine doğrudan bağlanabilir; redüktör, şanzıman, kayış ve diğer aktarım bileşenlerine olan ihtiyacı ortadan kaldırır. Bu nedenle doğrudan tahrikli motor olarak adlandırılır.

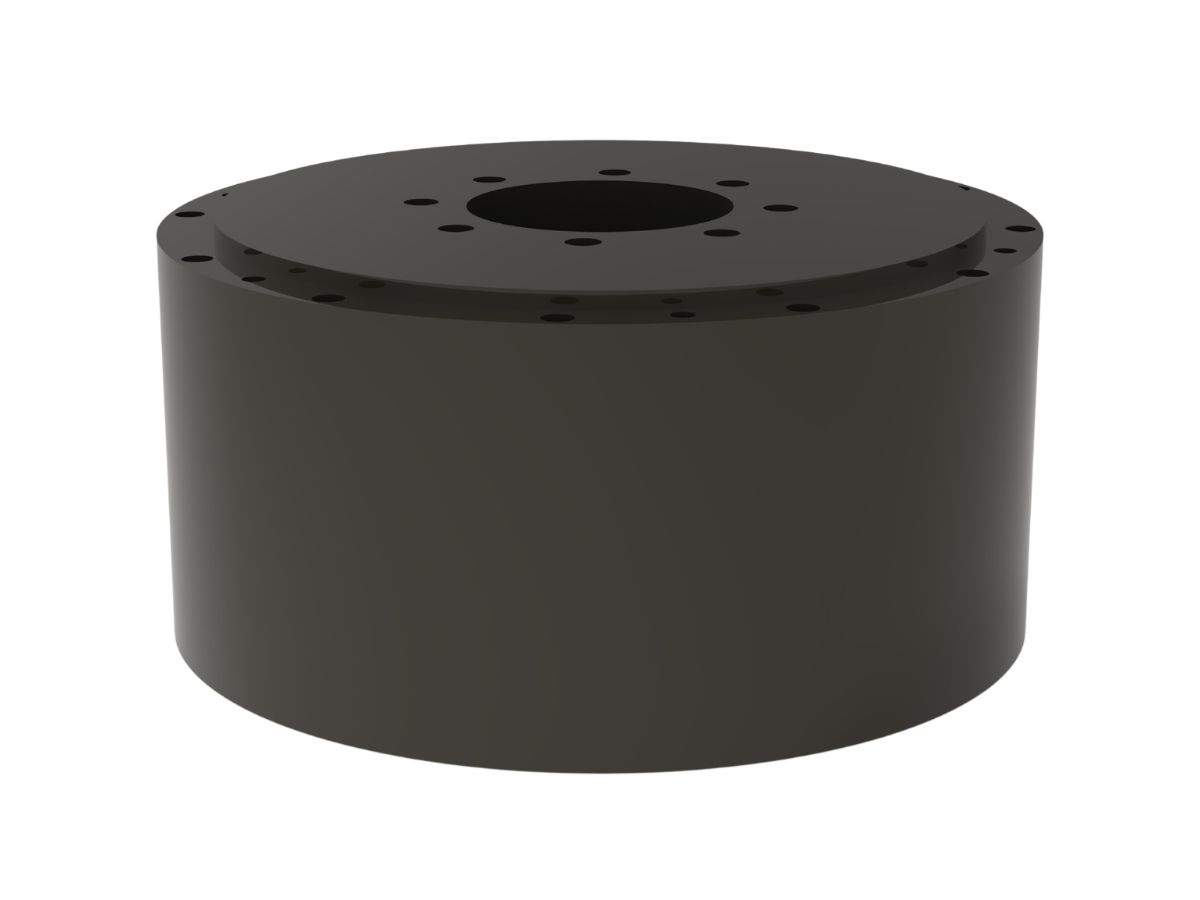

Otomasyon Sistemi için Entegre Mutlak Enkoderli Mekanik DD MotorTDB-263-138-NH-RD DD motorunun yükü doğrudan motor rotoruna monte edilir, böylece mekanik boşluk ortadan kaldırılır ve son derece yüksek servo rijitliği elde edilir. Entegre üst düzey bir mutlak enkodere sahiptir; bu da otomasyon sistemlerinin verimliliğini ve güvenliğini önemli ölçüde artırır. Bu doğrudan bağlantı, hassas ekipmanlarda daha duyarlı bir kontrol döngüsüne olanak tanır. Özelleştirilmiş tasarımlar ve sözleşmeli üretim (OEM/ODM) için kapsamlı destek sunuyoruz. Hassas uygulamalarınız doğrudan tahrik teknolojisi gerektiriyorsa, profesyonel bir çözüm için lütfen bizimle iletişime geçin.Ayrıntılar- Harici Rotor Sürekli Artımlı Enkoder Tork Doğrudan Tahrikli Tork MotoruTDB-150-037-NH-A doğrudan tahrikli tork motoru, 150 mm dış çapa sahip düz ve alçak profilli bir tasarıma sahiptir, 1 N·m sürekli tork ve 3.5 N·m tepe torku sağlar. Harici rotor mimarisi, kompakt bir ayak izi içinde üstün tork yoğunluğu sunar. Kapalı çevrim komütasyon, artımlı bir enkoder aracılığıyla gerçekleştirilir ve hassas, güvenilir hareket kontrol sistemleri sağlar. Doğrudan tahrik yapısı, dişli kutularına olan ihtiyacı ortadan kaldırır, bakımı önemli ölçüde kolaylaştırır — konumlandırma hassasiyetinden ödün vermeden en iyi maliyet-performans oranını sunar.Ayrıntılar

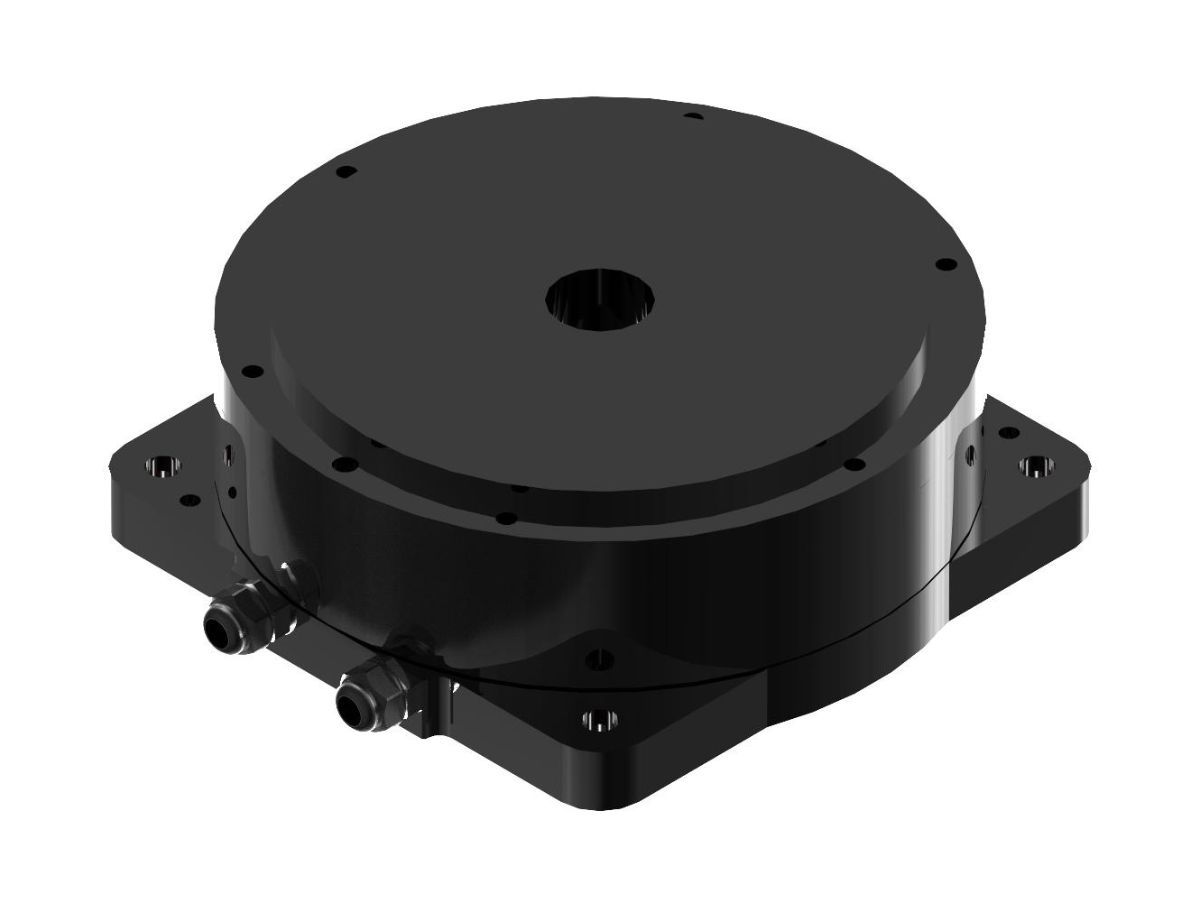

- Hassas Otomasyon Ekipmanları için Yüksek Torklu DD Tork Döner MotorTDB-080-050-NH-RD-T DD motor, 80 mm dış çapa ve 50 mm yüksekliğe sahip kompakt bir doğrudan tahrik yapısına sahiptir; bu da onu yüksek hassasiyetli döner konumlandırma ve kararlı tork çıkışı gerektiren uygulamalar için uygun hale getirir. Bu model, 0.6 N·m sürekli tork, 2 N·m tepe tork ve 450 rpm maksimum hız sunar. RD enkoder ve Hall sensörleri olmadan sensörsüz tasarımla donatılmış olup hızlı tepki, minimum boşluk, akıcı çalışma ve yüksek konumlandırma doğruluğu sağlar. Otomatik döner tablalar, hassas muayene sistemleri, yarı iletken ekipmanları ve üst düzey tıbbi cihazlar gibi uygulamalar için son derece uygundur.Ayrıntılar

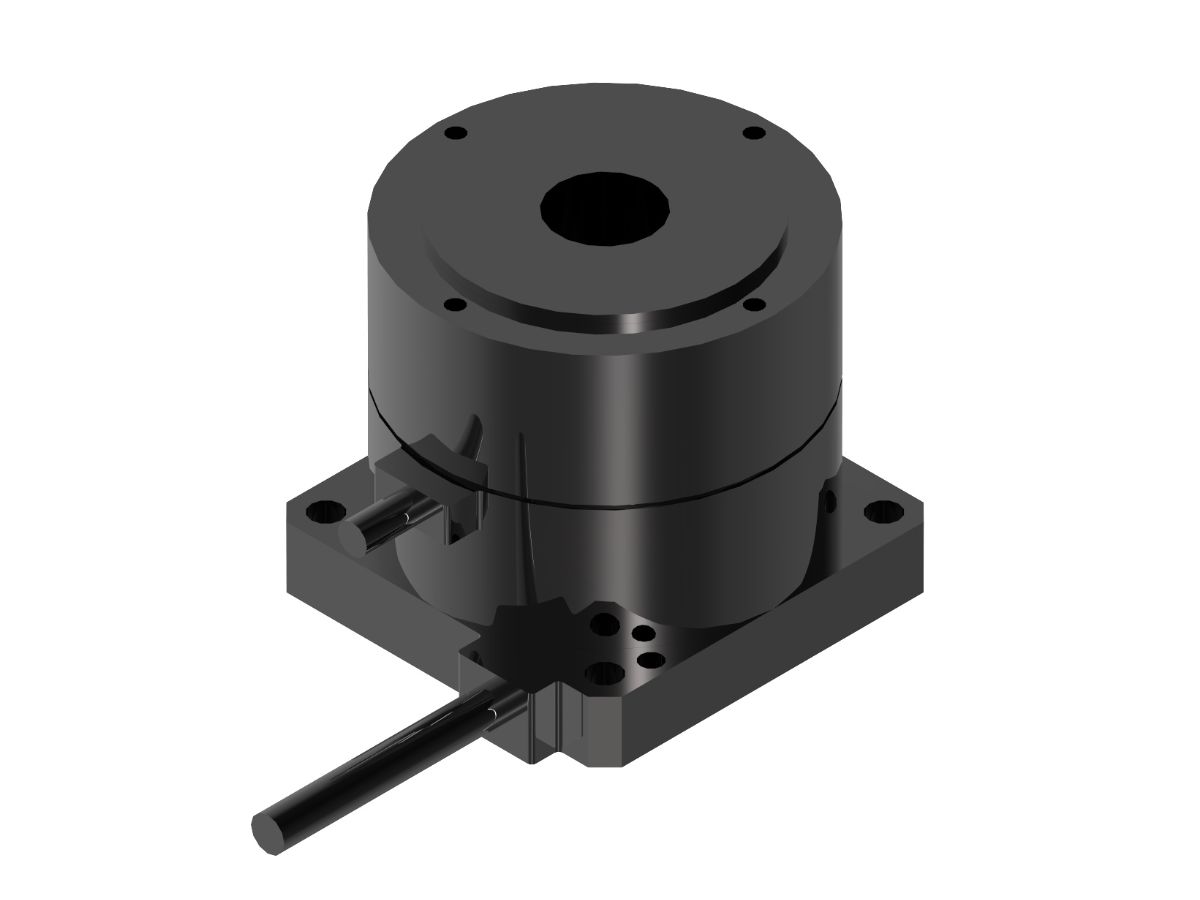

- Kompakt Tasarım Yüksek Hassasiyetli Doğrudan Tahrikli Tork MotoruTDB-040-038-NH-AY doğrudan tahrikli (DD) tork motoru, kompakt yapı, yüksek hassasiyet ve hızlı tepki özelliklerine sahiptir; bu da onu yüksek hassasiyetli konumlandırma ve doğrudan tahrik uygulamaları için uygun hale getirir. Kompakt boyutu güçlü performansla birleştirerek, yarı iletken ekipmanları, hassas tablalar ve otomasyon sistemleri için son derece uygundur.Ayrıntılar

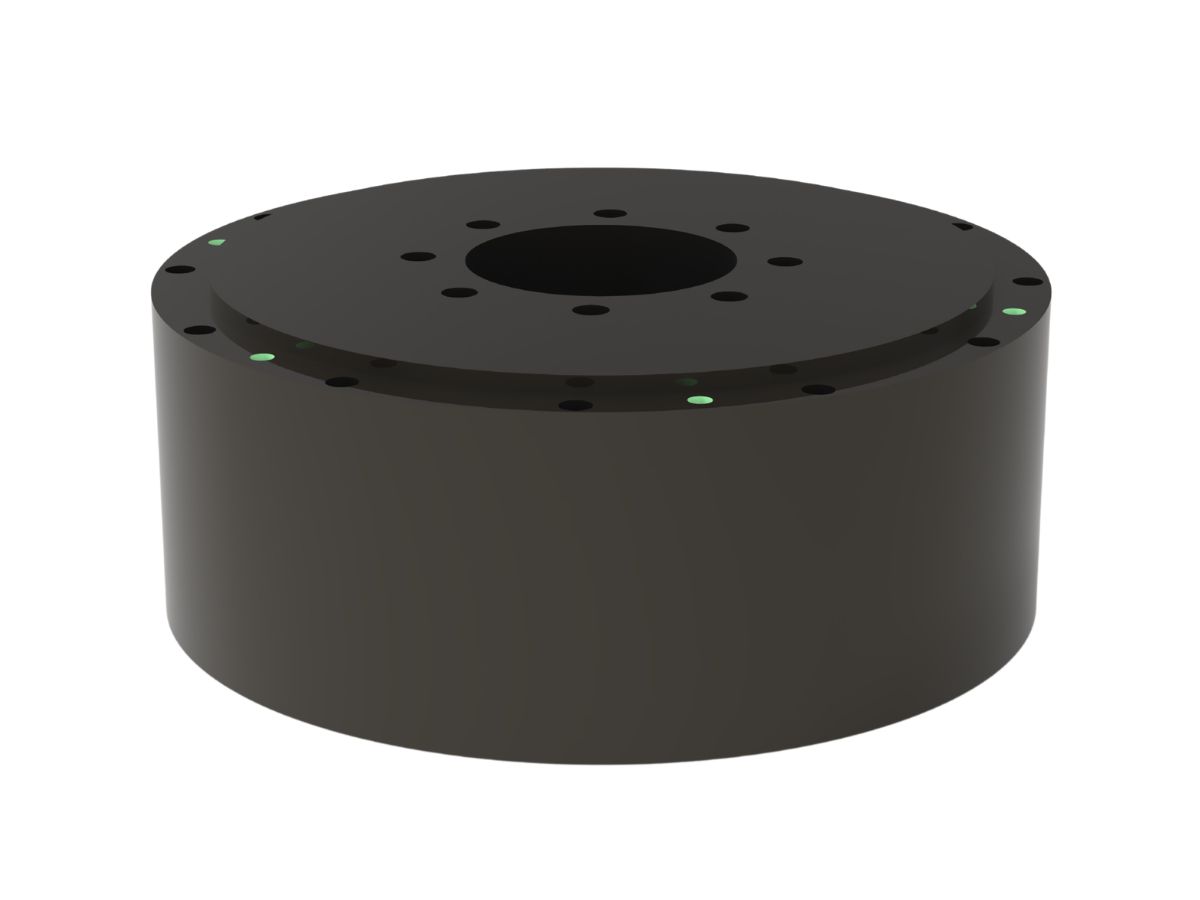

- Otomasyon ve Hassas Uygulamalar için Yüksek Torklu TDB-263-113-NH-A Doğrudan Tahrikli Tork MotoruTDB-263-113-NH-A, yüksek tork, yüksek rijitlik ve yüksek hassasiyetli konumlandırmayı bir araya getiren büyük bir doğrudan tahrikli tork motorudur. Dış rotor yapısı, Hall‑sensörsüz tasarımı ve yüksek‑çözünürlüklü artımlı enkoder konfigürasyonu, ağır‑hizmet tipi otomasyon ekipmanlarında ve hassas üretim uygulamalarında kararlı ve verimli çalışma sağlar.

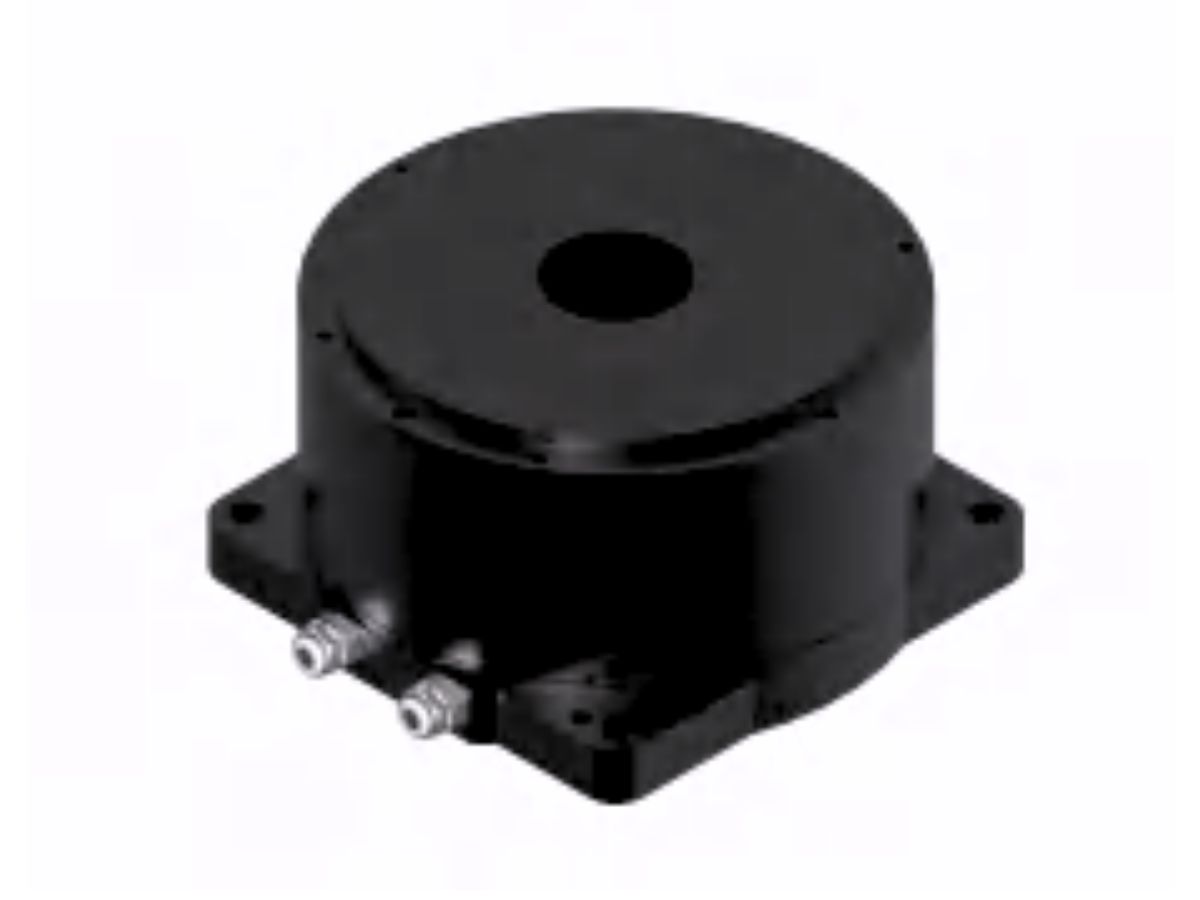

Geleneksel servo motorlarla karşılaştırıldığında, doğrudan tahrikli tork motorları şu avantajları sunar:daha yüksek hassasiyet,daha büyük tork,daha yüksek verimlilik,daha basit bakım,daha kompakt kurulum alanı.Ayrıntılar - Hall Sensörlü Endüstriyel Servo Sürücüler Direkt Tahrikli Tork MotoruTDB-170-125-NH-B doğrudan tahrikli DD tork motoru, üstün yapısal tasarımı ve kararlı kontrol performansı ile CNC döner tablalar, yarı iletken ekipmanları, robot eklemleri, hassas denetim ve diğer alanlarda yaygın olarak kullanılmaktadır. Bu model dış rotor yapısını benimser (tüm TDB serisi dış rotor tasarımına sahiptir), bu da yapısal olarak daha yüksek atalet momentine ve daha büyük bir çıkış yarıçapına ulaşmayı kolaylaştırır ve onu yüksek dinamik tepki ve yüksek yük uygulamaları için uygun hale getirir. Başlatma için Hall sensörleri gerektirmeyen sürücü çözümleri için tasarlanmıştır ve çoğu endüstriyel servo sürücü ile iyi uyumludur, kolay devreye alma ve kurulum sağlar.Ayrıntılar

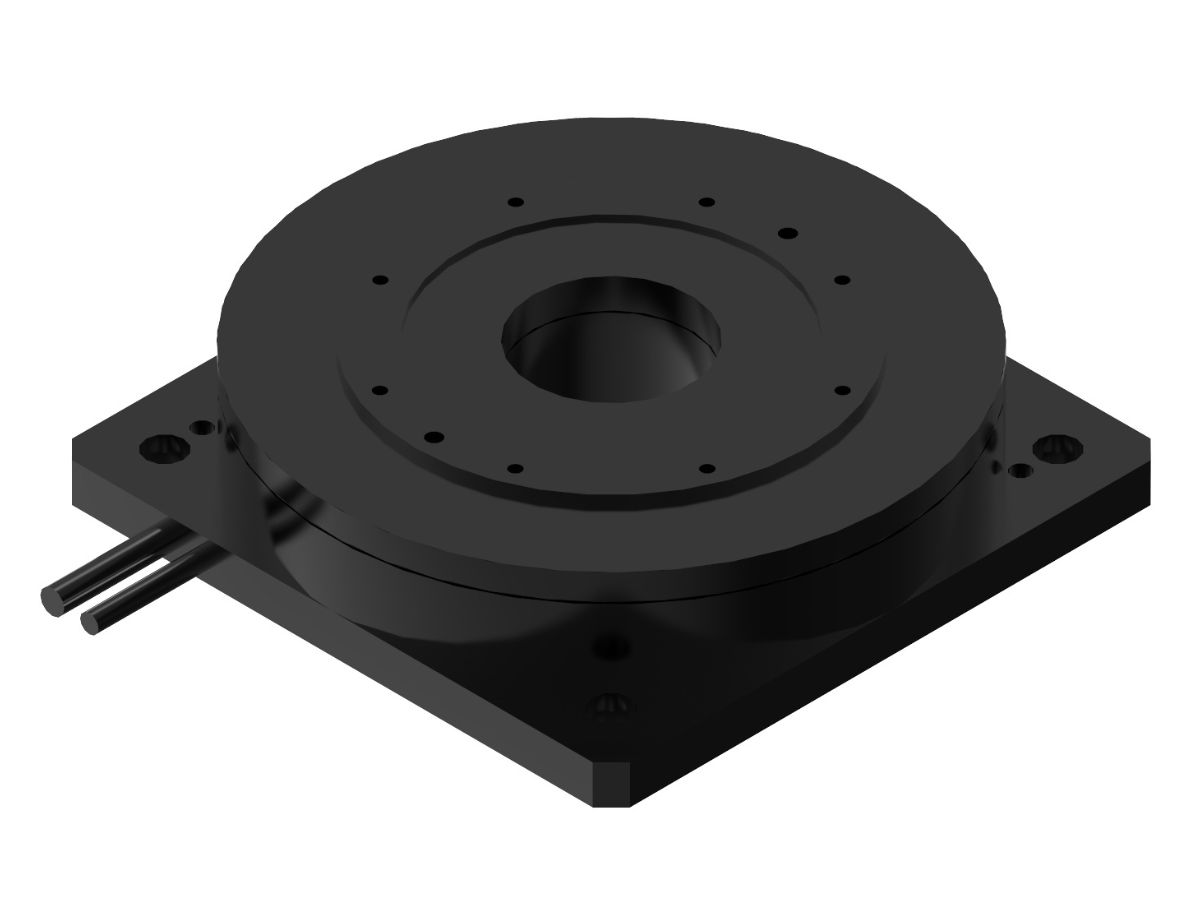

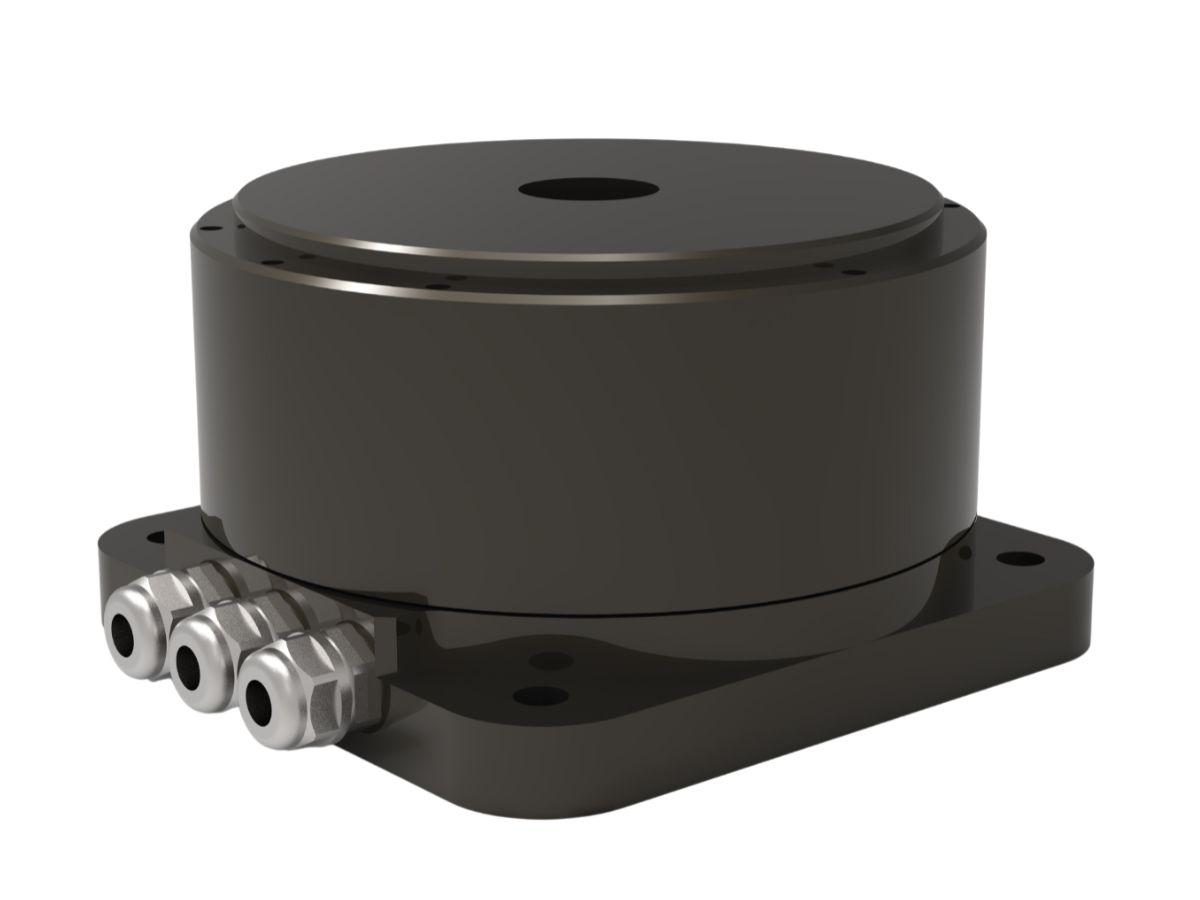

- Hall Sensörlü ve Artımlı Enkoderli Dış Rotorlu Doğrudan Tahrikli Tork MotoruTDB-170-095-NH-A Direct Drive Tork Motoru, yapısal olarak daha yüksek atalet momenti ve daha büyük bir çıkış yarıçapı elde etmeyi kolaylaştıran dış rotor tasarımını benimser. Daha kolay başlatma ve çok çeşitli sürücülerle daha iyi uyumluluk için Hall sensörleri ile birlikte gelir. Artımlı bir enkoder ile donatılmıştır, çoğu servo kontrol sistemi için uygundur. ±20 arc seconds konumlandırma doğruluğu ve ±1.5 arc seconds tekrarlanabilirlik ile hassas işleme ve muayene gereksinimlerini karşılar. CNC döner tablalar, yarı iletken ekipmanları, robot eklemleri ve hassas muayene gibi uygulamalarda yaygın olarak kullanılır.Ayrıntılar

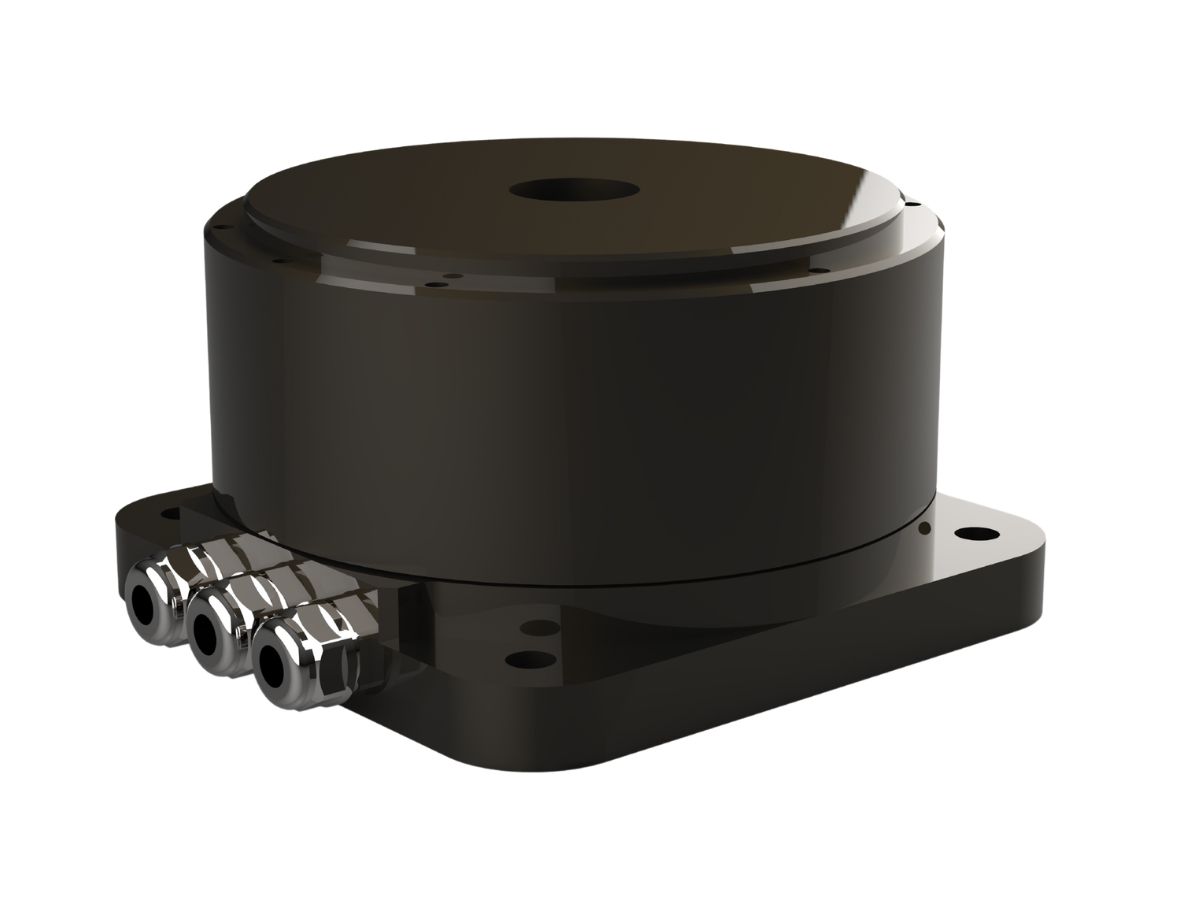

- Yüksek Torklu Hız Hassas Enkoderli Doğrudan Tahrik MotoruTDB-112-065-NH-A doğrudan tahrik motoru, yapısal olarak dört ana parçadan oluşur: stator (sabit parça), rotor (dönen parça), rulmanlar ve enkoder (dönme konumunu algılamak için kullanılan bir sensör). Motorun çapı 112 mm, yüksekliği 65 mm ve ağırlığı 2.8 kg'dır. 3 N·m sürekli tork ve 9 N·m'ye kadar tepe tork üretir; anma gücü 110 W, sürekli akımı 2.5 Arms ve tepe akımı 7.5 Arms'tır. Başlıca özellikleri arasında yüksek dinamik performans, yüksek hassasiyet, optimum hız kontrolü, ultra kompakt yapı, mükemmel MTBF ve azaltılmış bakım gereksinimleri yer alır.Ayrıntılar

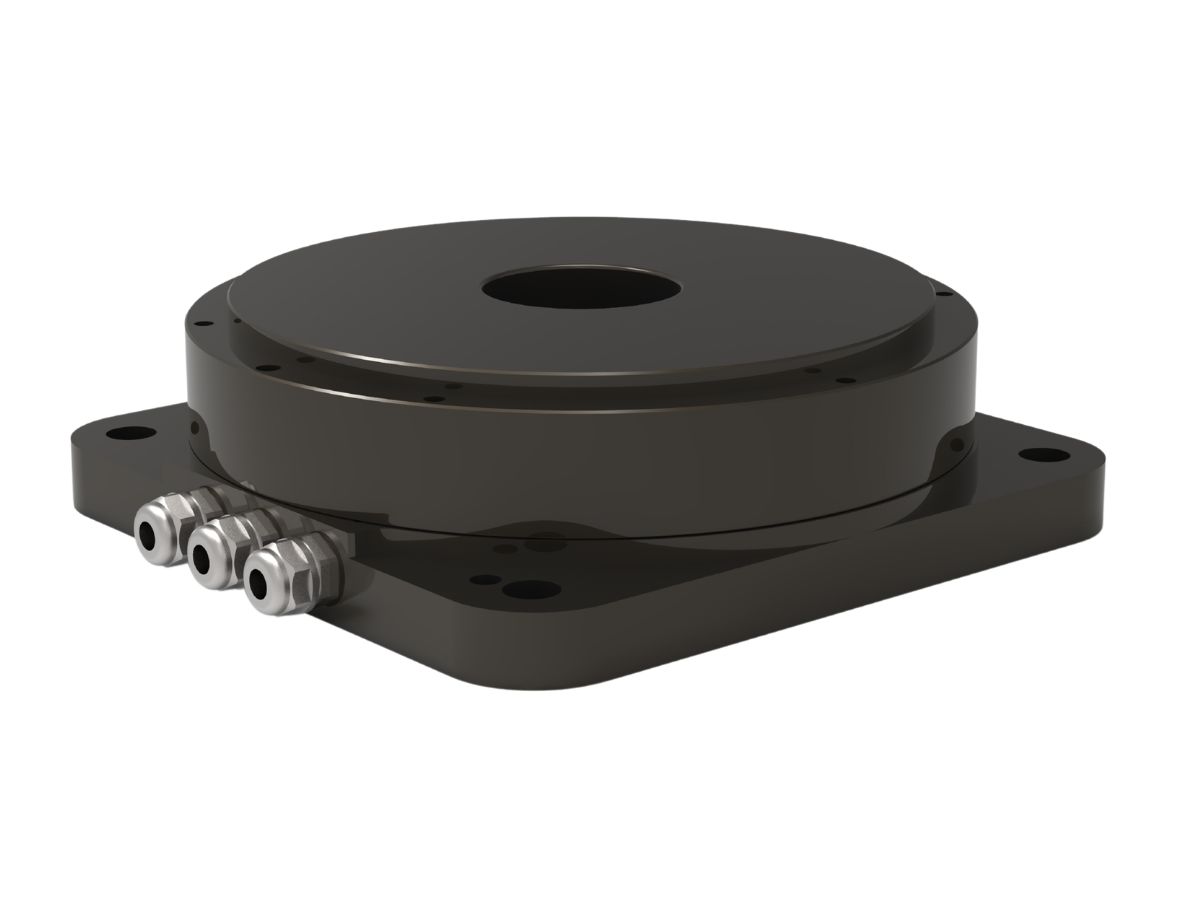

- Hassas Otomasyon Ekipmanları ve CNC Makineleri için DC Tork MotoruTDB-170-050-NH-A tork motoru, hassas kontrollü, düşük hızlı, yüksek torklu bir DC motordur. Başlıca özellikleri arasında transmisyon hatalarının ortadan kaldırılması, düşük titreşimle yüksek rijitlik, hızlı tepki ve düşük bakım gereksinimleri yer alır. Yarı iletken wafer işleme makineleri, hassas indeksleme tablaları, yüksek doğruluklu doğrudan tahrikli döner tablalar ve LCD panel taşıma sistemleri gibi hassas otomasyon ekipmanlarında yaygın olarak kullanılır.Ayrıntılar

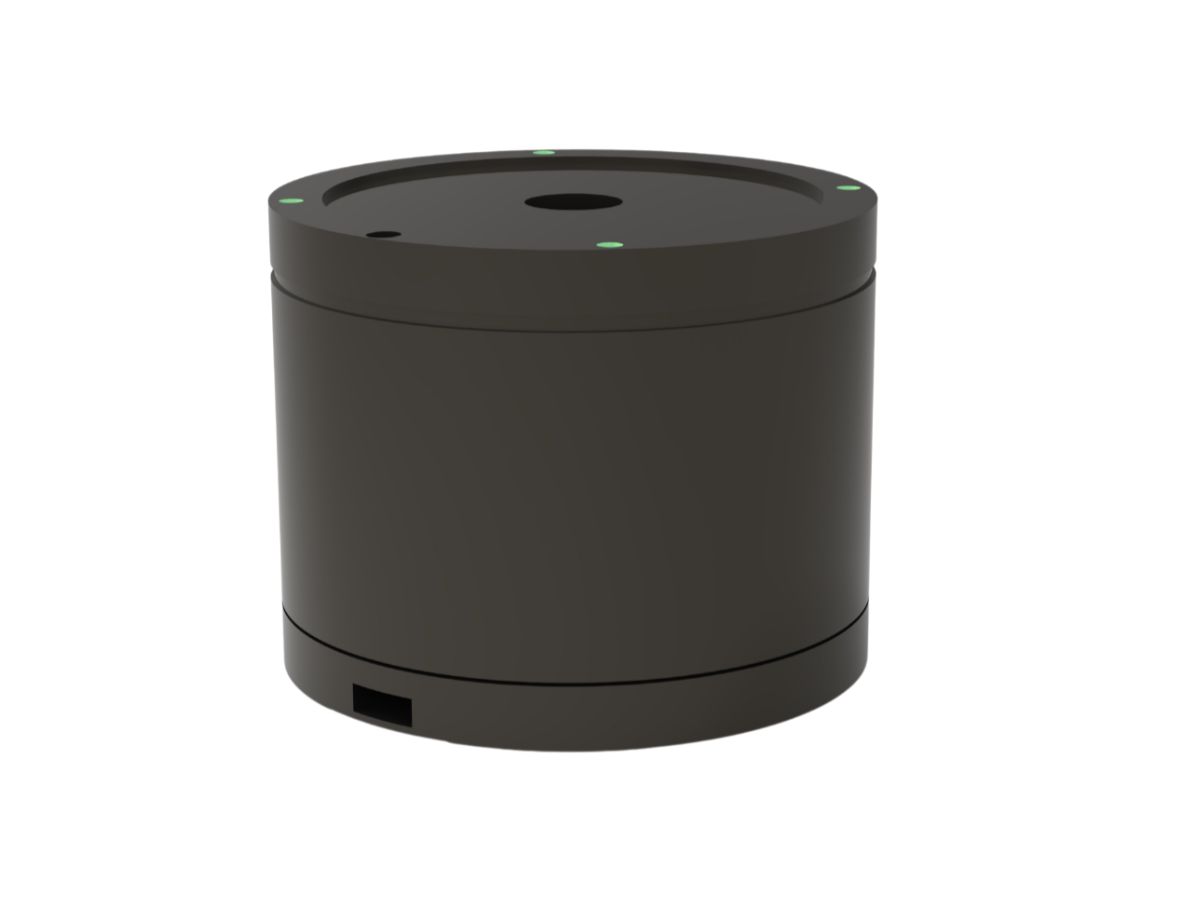

- Kompakt Yapı Yüksek Hassasiyetli DD DC Tork MotoruTDB-080-067-NH-A-T DD tork motoru, robot eklemleri, hassas hareket platformları ve otomatik ekipmanlar gibi uygulamalar için uygun, yüksek hassasiyetli, düşük hızlı, yüksek torklu bir DC motordur. Bu model 80 mm çapa, 67 mm yüksekliğe sahiptir ve yalnızca 1.6 kg ağırlığındadır. 22 kutuplu bir tasarıma sahiptir ve 1 N·m sürekli tork ile 3.5 N·m'ye kadar tepe torku sunar; 1.7 Arms sürekli akım, 5.9 Arms tepe akımı ve 32 W nominal güce sahiptir. TDB serisi tork motorları; kompakt yapı, yüksek tork yoğunluğu ve hassas kontrol performansı ile öne çıkar ve bu da onları hassas otomasyon ve akıllı ekipman uygulamaları için ideal bir seçim haline getirir.Ayrıntılar

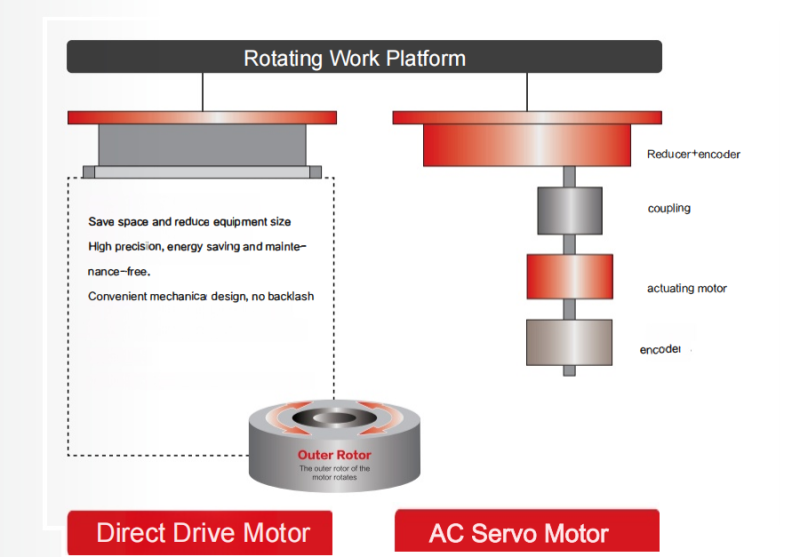

Geleneksel AC Servo Motorlarla Karşılaştırıldığında Doğrudan Tahrikli Motorların Avantajları
Tongri Electric'in doğrudan tahrikli motorlarının entegre yapısı sayesinde yük, doğrudan motorun montaj yüzeyine monte edilebilir. Bunun sonucunda motor ile indeksleme tablası arasında doğruluk kaybı oluşmaz ve genel ekipman hassasiyeti artırılır. Şanzıman gibi mekanik bir yapı bulunmadığından, geleneksel AC servo motorlarda görülen enerji kaybı meydana gelmez. Doğrudan tahrik sayesinde programlama yoluyla konum veya istasyon değiştirmek çok daha kolay hale gelir.
Doğrudan Tahrikli Tork Motoru SSS
Yukarıdaki SSS'ler, Honpine'in çok çeşitli sektörlerdeki müşterilerine hizmet verme deneyimine dayanmaktadır. Başka sorularınız varsa bizimle iletişime geçebilirsiniz. Mühendislik ekibimiz, projeniz için doğru çözümü seçmenize yardımcı olmak üzere uzman tavsiyesi, uygulama desteği ve kapsamlı Doğrudan Tahrikli Motor dokümantasyonu sağlamaya hazırdır.
Direct Drive (DD) motor, dişliler, kayışlar veya redüktörler olmadan yükü doğrudan rotora bağlar. Bu sayede geri boşluk ortadan kaldırılır, konumlandırma doğruluğu artırılır, sistem rijitliği yükseltilir ve bakım ihtiyacı azaltılır. Daha az mekanik bileşen kullanılması ayrıca daha yüksek verimlilik, daha hızlı tepki ve uzun vadede daha iyi güvenilirlik sağlar.
İç rotorlu DD motorlar, hızlı ivmelenme gerektiren yüksek hızlı ve düşük yük uygulamaları için idealdir. Dış rotorlu modeller daha yüksek tork sağlar ve ağır yükler ile yüksek ataletli uygulamalar için daha uygundur. En iyi seçim; yük ataletinize, hız ve tork gereksinimlerinize bağlıdır.
Endüstriyel DD motorlar genellikle ±5 arc-sec konumlandırma doğruluğuna ve ±2 arc-sec tekrarlanabilirliğe ulaşır. Mutlak enkoderlere sahip üst düzey modeller ±1 arc-sec seviyesine ulaşabilir; bu da onları yarı iletken, optik ve hassas otomasyon ekipmanları için ideal kılar.
Standart DD motorlar, IP20 veya IP40 koruma seviyesine sahip, temiz iç ortamlar için tasarlanmıştır. Toz, nem veya yağ sisi içeren uygulamalarda IP65 veya daha yüksek koruma seviyesi ile özel sızdırmazlık çözümleri önerilir.
DD motorlar yatay, dikey veya baş aşağı monte edilebilir. Uygun yük dağılımı, montaj rijitliği ve tork hesabı büyük önem taşır. Dikey veya ters montajlarda ek güvenlik için bir tutma freni gerekebilir.
Yük atalet momenti, hızlanmayı, konumlandırmayı ve servo stabilitesini doğrudan etkiler. Gereğinden yüksek bir atalet oranı dinamik performansı düşürebilir ve yerleşme süresini artırabilir. Yük ağırlığı, yarıçapı, hızı ve ivmesi bilgilerini sağlamak, mühendislerin doğru motoru önermesine olanak tanır.
Sürekli tork, motorun uzun süreli çalışma kapasitesidir ve birincil seçim kriteri olmalıdır. Tepe tork yalnızca hızlanma veya yavaşlama sırasında kısa süreler için kullanılabilir.
Artımlı enkoderler, güç kaybından sonra referanslama gerektirir ve ekonomik bir çözüm sunar. Mutlak enkoderler ise referanslama yapmadan konumu korur; bu nedenle çok eksenli makineler, CNC ekipmanları ve yüksek hassasiyetli otomasyon sistemleri için idealdir.
Evet. Honpine, makine tasarımınıza ve uygulama gereksinimlerinize uygun olması için montaj ölçüleri, merkez delik çapı, enkoder tipi, koruma sınıfı, frenler ve soğutma çözümleri gibi özelliklerde özelleştirme sunar.
DD motor doğrudan dönme hareketi sağlarken, lineer motor doğrudan doğrusal hareket üretir. DD motorlar döner tablalar ve indeksleme sistemlerinde kullanılırken, lineer motorlar hassas tablalar, gantriler ve yüksek hızlı doğrusal konumlandırma için idealdir.
Doğrudan Tahrikli Motorların Avantajları ve Dezavantajları
Doğrudan Tahrikli Motorların Avantajları
Doğrudan tahrik, yüksek rijitlik ve yüksek dinamik tepki.
Düşük kademelenme etkisiyle yüksek hassasiyet (geri besleme enkoderine bağlıdır).
Düşük termal direnç: Uygun ısı dağıtımı ve soğutma yöntemleriyle ısı etkili bir şekilde aktarılabilir ve sürekli tork performansı artırılabilir.
Kompakt tasarıma uygundur: Düz motorlar genellikle kayar bileziklerin, boruların ve kabloların geçmesine olanak tanıyan geniş bir merkezi deliğe sahiptir; bu sayede sistem entegrasyonu kompakt hale gelir.
Düşük bakım ihtiyacı: Ara aktarım bileşenlerinin sayısı azaldığından mekanik parça sayısı da azalır. Genellikle yalnızca kılavuz raylar aşınan bileşenlerdir; bu da bakım iş yükünü azaltır ve arızalar arasındaki ortalama süreyi artırır.
Yüksek verimlilik: Ara mekanik sürtünmeyi ve atalet momentini ortadan kaldırarak enerji verimliliğini artırır.
Doğrudan Tahrikli Motorların Dezavantajları
Basit bir 1:1 karşılaştırmada doğrudan tahrikli motorlar geleneksel motorlardan daha pahalıdır. Ancak ara dişlilerin, kaplinlerin ve bunlarla ilgili bakımın ortadan kaldırılması ile genel mekanik yapının basitleştirilmesi dikkate alındığında, doğrudan tahrikli motorlar çoğu zaman daha ekonomikdir. Ayrıca doğrudan tahrikli motorların kullanımı yaygınlaştıkça ve daha güçlü Nd-Fe-B (neodimyum-demir-bor) mıknatıslar geliştirildikçe maliyetleri düşmeye devam etmektedir.
Doğrudan Tahrikli Motorların Uygulamaları
Honpine Doğrudan Tahrikli Motorları; yarı iletken ekipmanları, otomatik üretim sistemleri, yeni enerji ve fotovoltaik ekipmanlar, optik denetim sistemleri ve sinyal konumlandırma sistemleri dahil olmak üzere çeşitli sektörlerdeki gerçek uygulama platformlarında test edilmiş ve doğrulanmıştır. Aşağıda bazı temsili uygulama örnekleri yer almaktadır. Daha fazla teknik bilgi ve ayrıntılı uygulama verileri için lütfen bizimle iletişime geçin.
‹
›
DD Motorlarının Yarı İletken Ekipmanlarındaki Uygulamaları

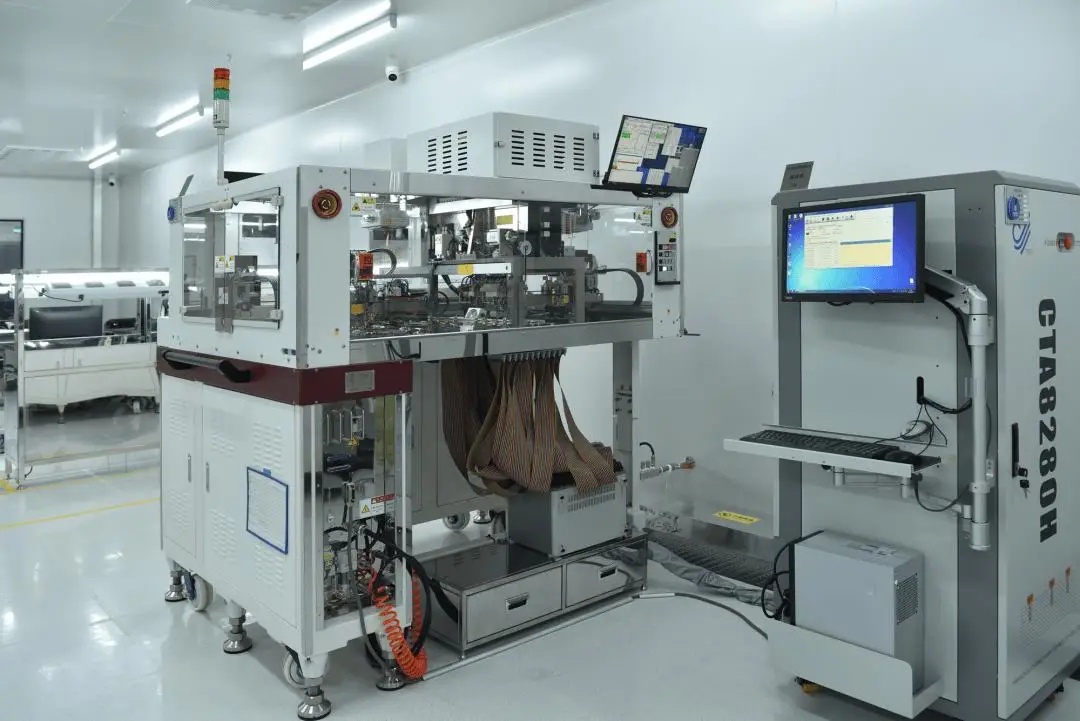

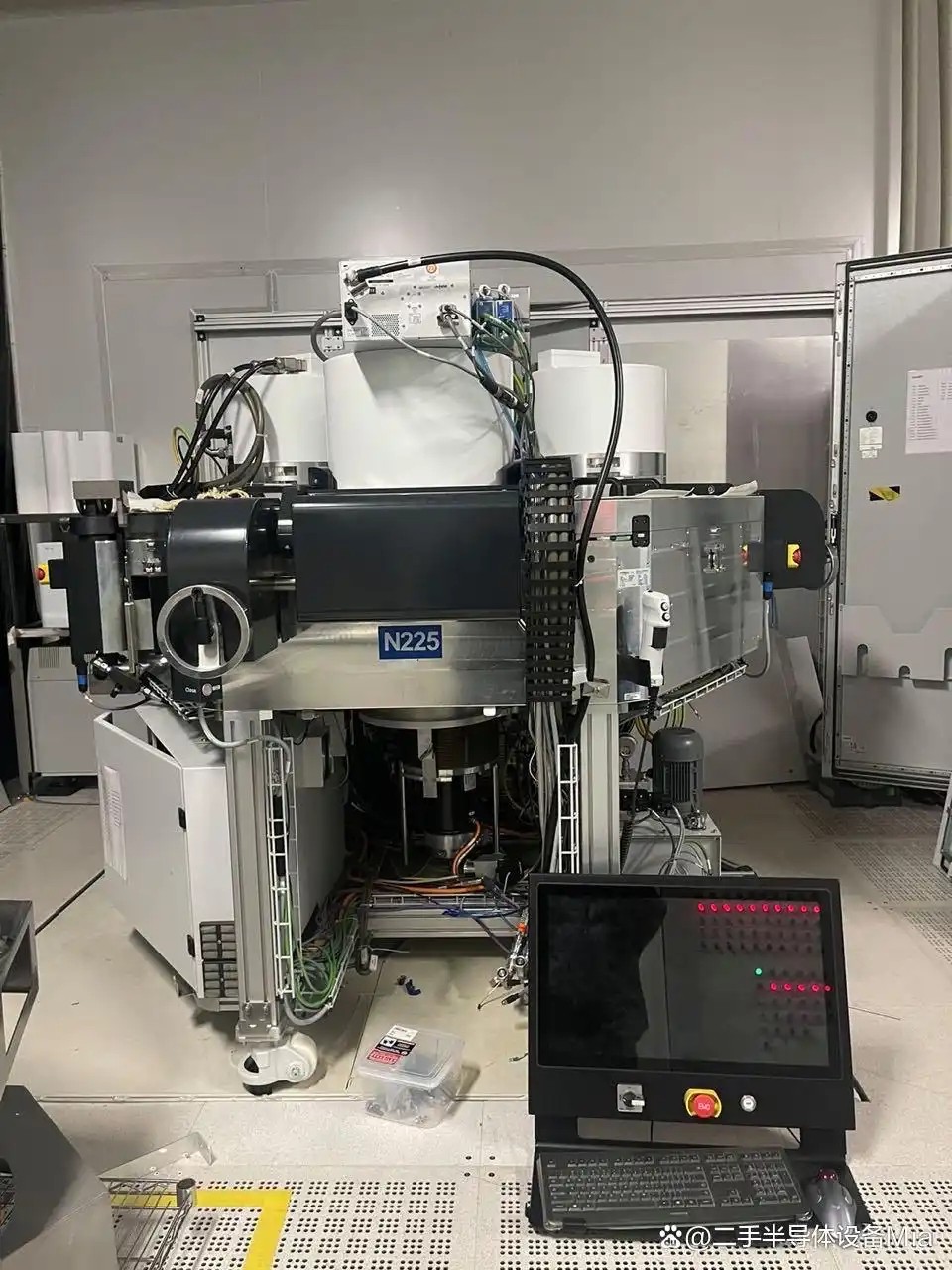

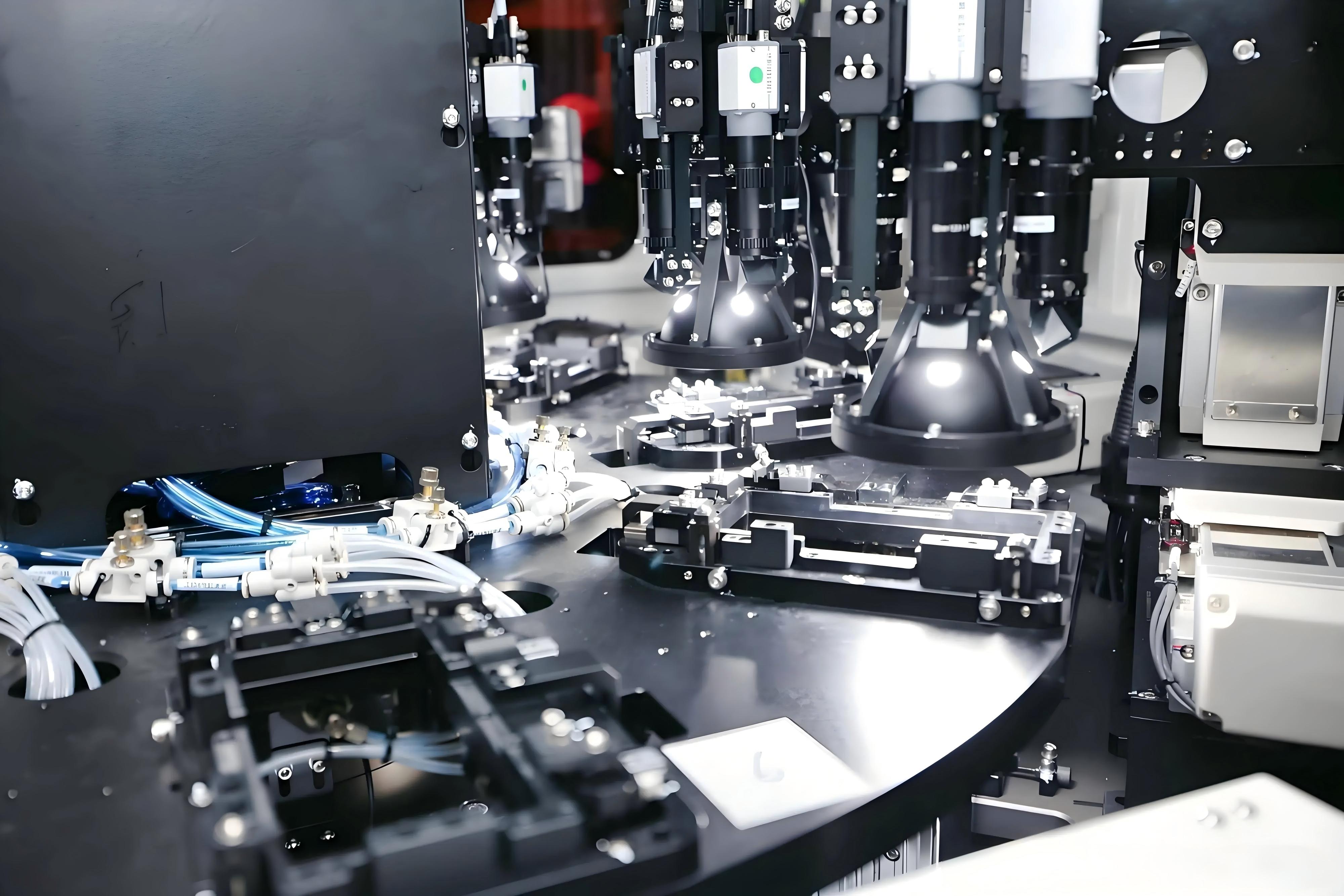

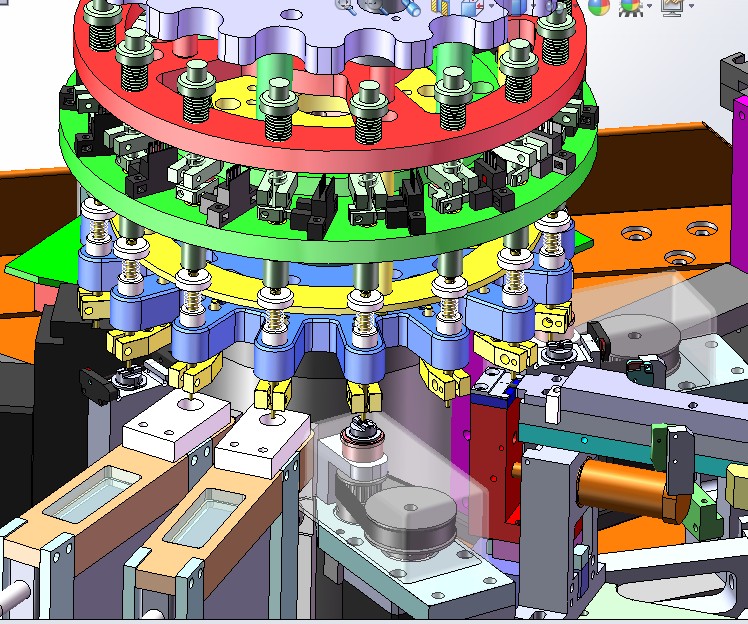

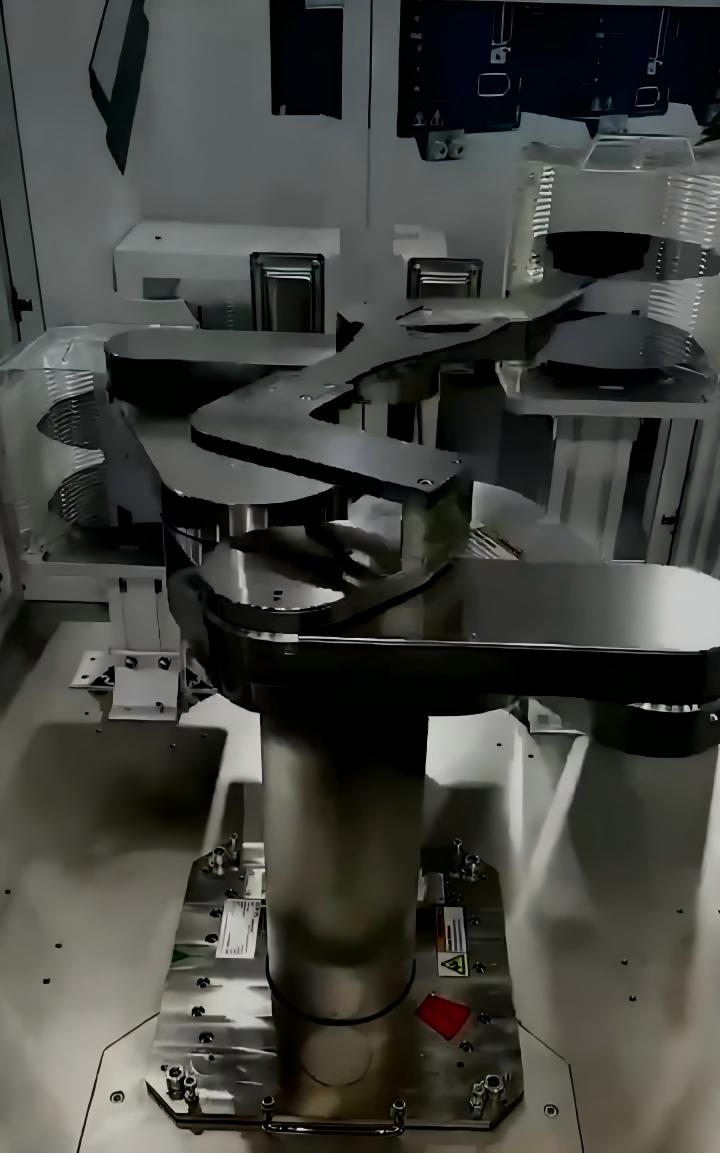

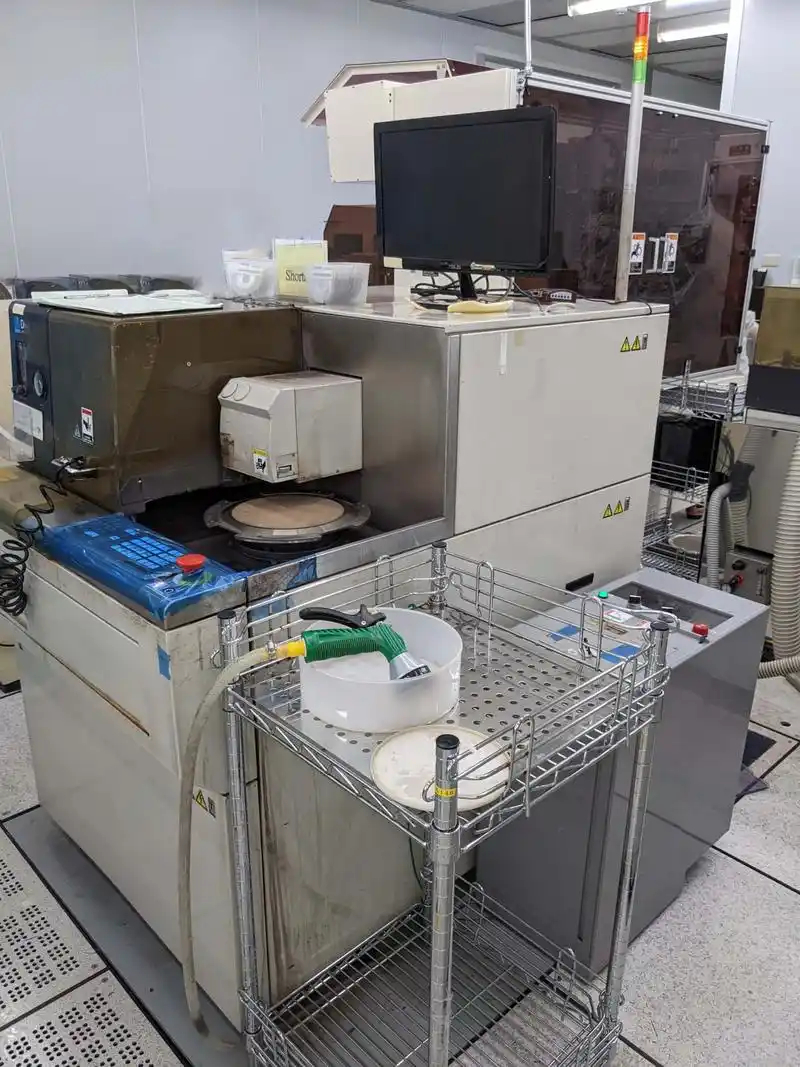

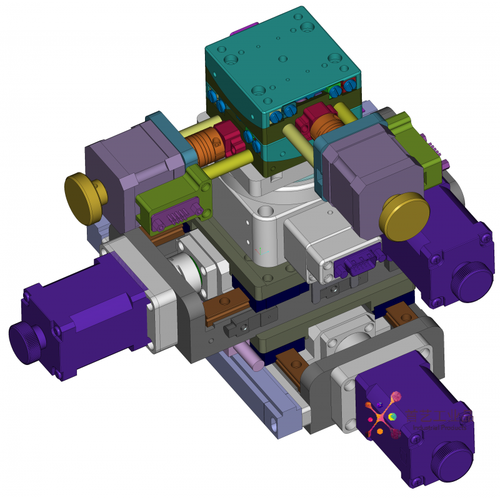

HONPINE DD motorlarının yarı iletken ekipmanlarındaki uygulamaları arasında yarı iletken hizalama ve düzeltme, wafer taşıma, wafer kesim, küçük yarı iletken ayıklama makineleri, yarı iletken otomatik montaj hatları, ayıklama makineleri, kalıp bağlama makineleri, kesim makineleri, denetim ekipmanları, çip testleri, wafer taşıma ve wafer inceltme makineleri yer alır.
DD Motorlarının Yeni Enerji Ekipmanlarındaki Uygulamaları

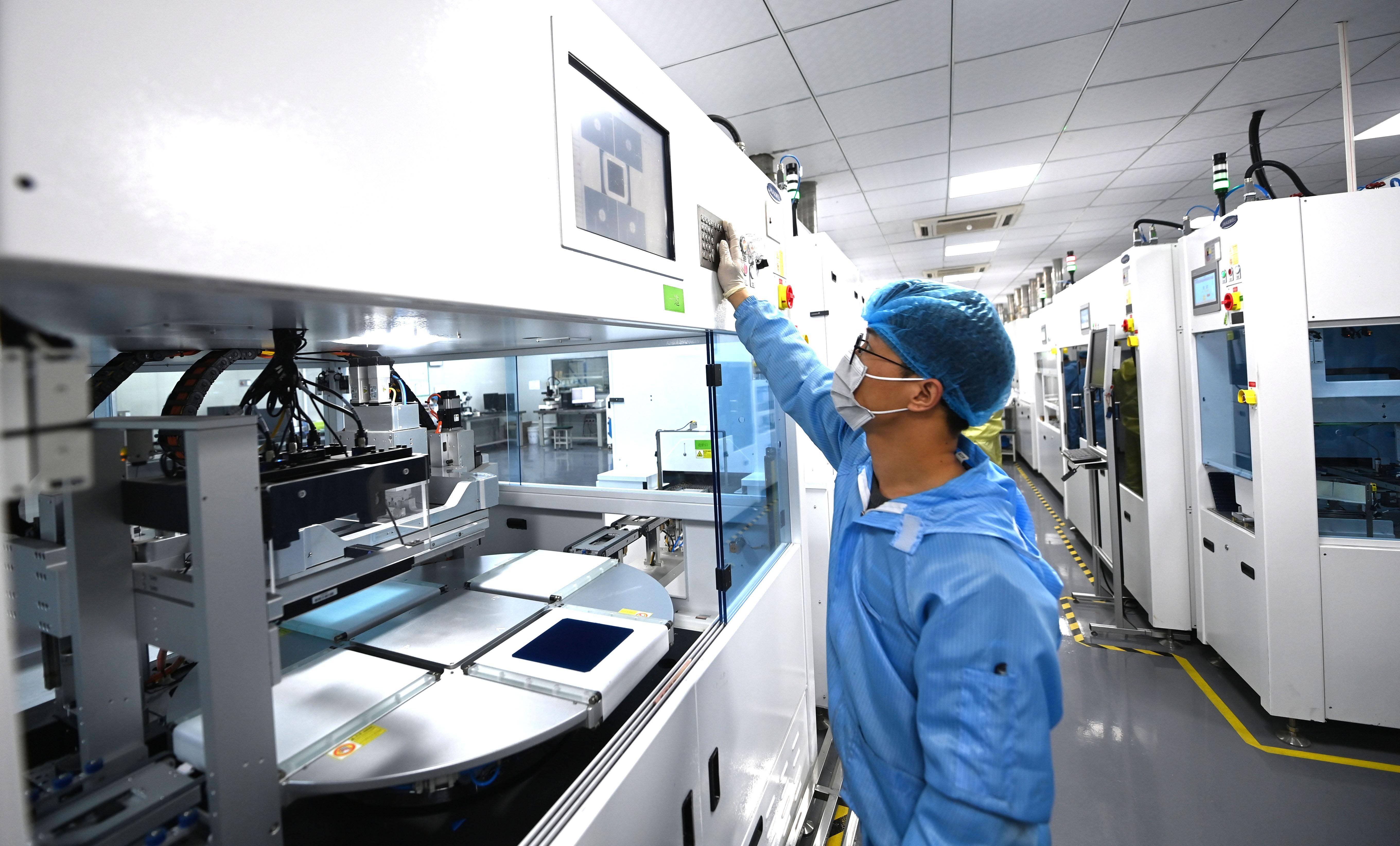

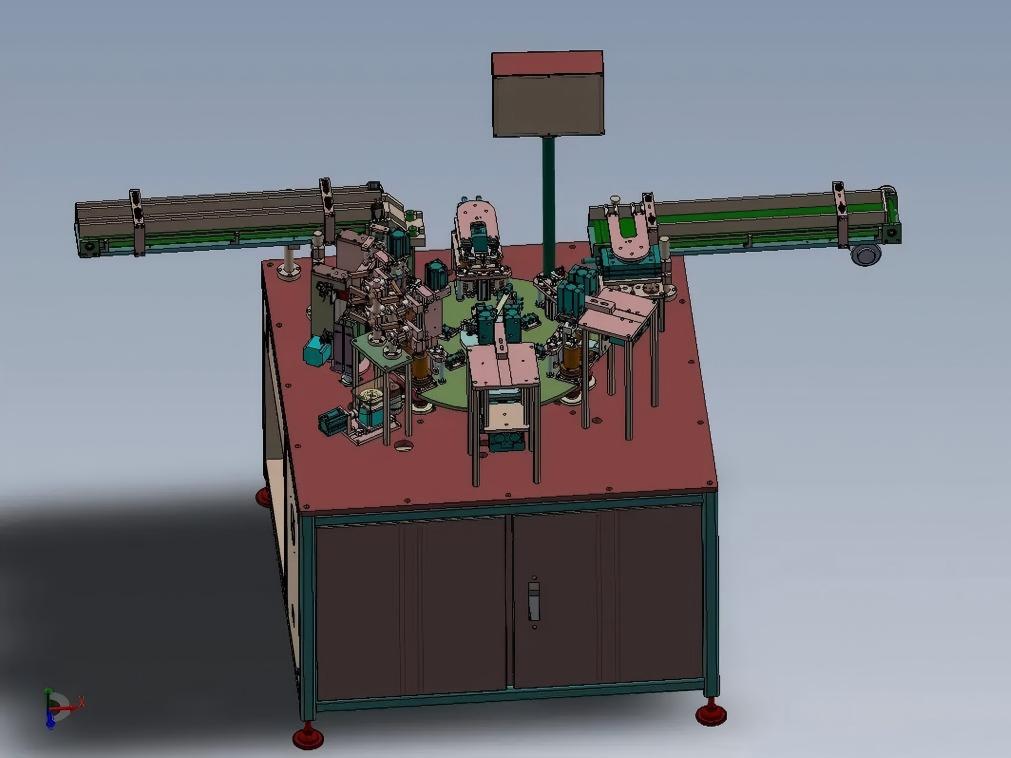

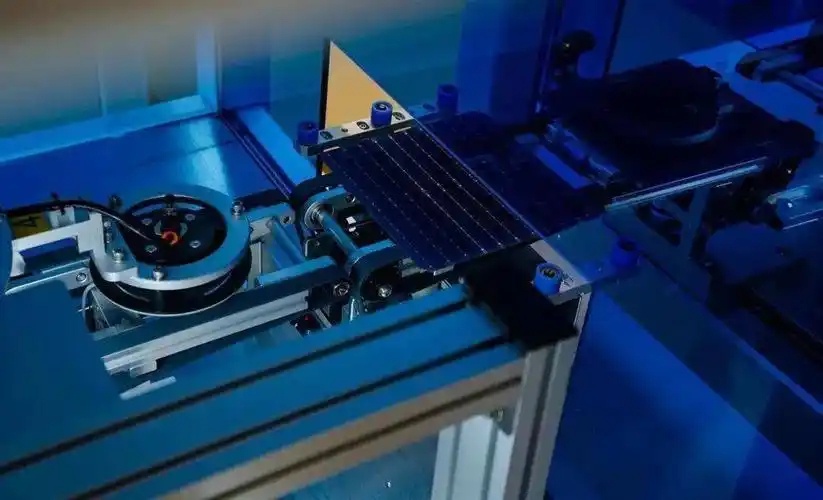

HONPINE DD motorlarının yeni enerji alanındaki uygulamaları arasında fotovoltaik lazer doping ekipmanları, fotovoltaik serigrafi, fotovoltaik otomatik üretim hatları, sarma makineleri, lityum pil kaynak ekipmanları, görüntü denetim ekipmanları, kaplama makineleri ve lityum pil PACK hatları yer alır.
DD Motorlarının Bilimsel Araştırma Ekipmanlarındaki Uygulamaları

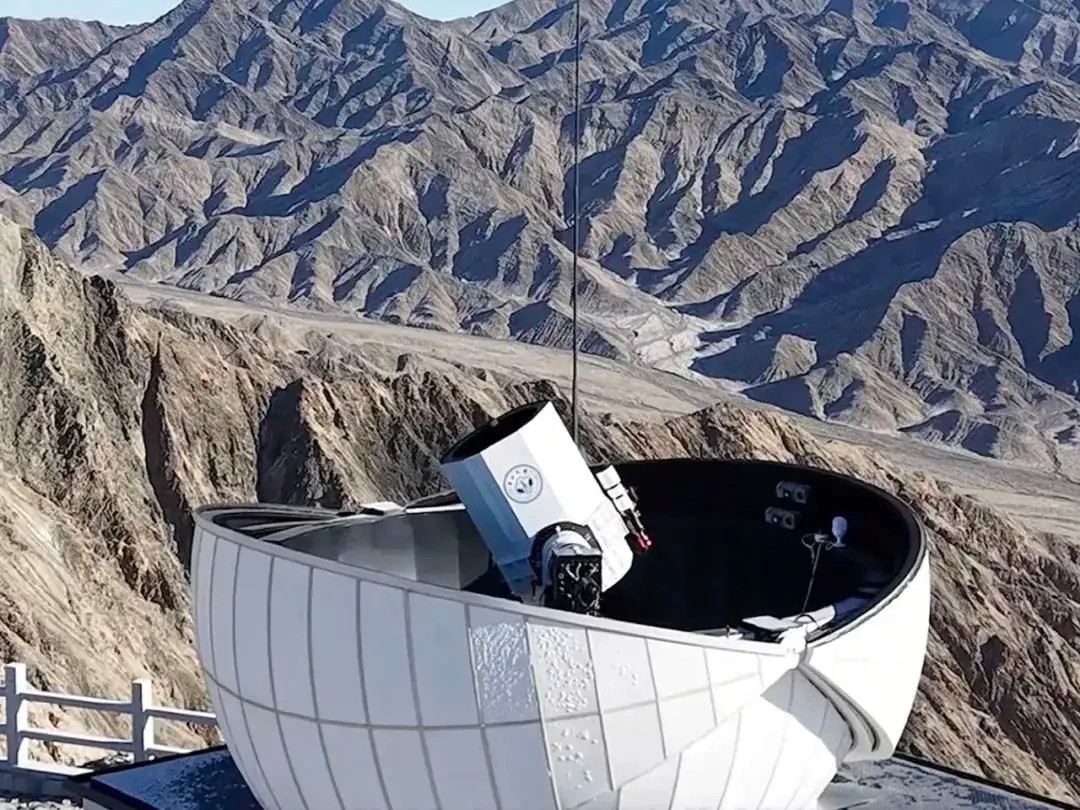

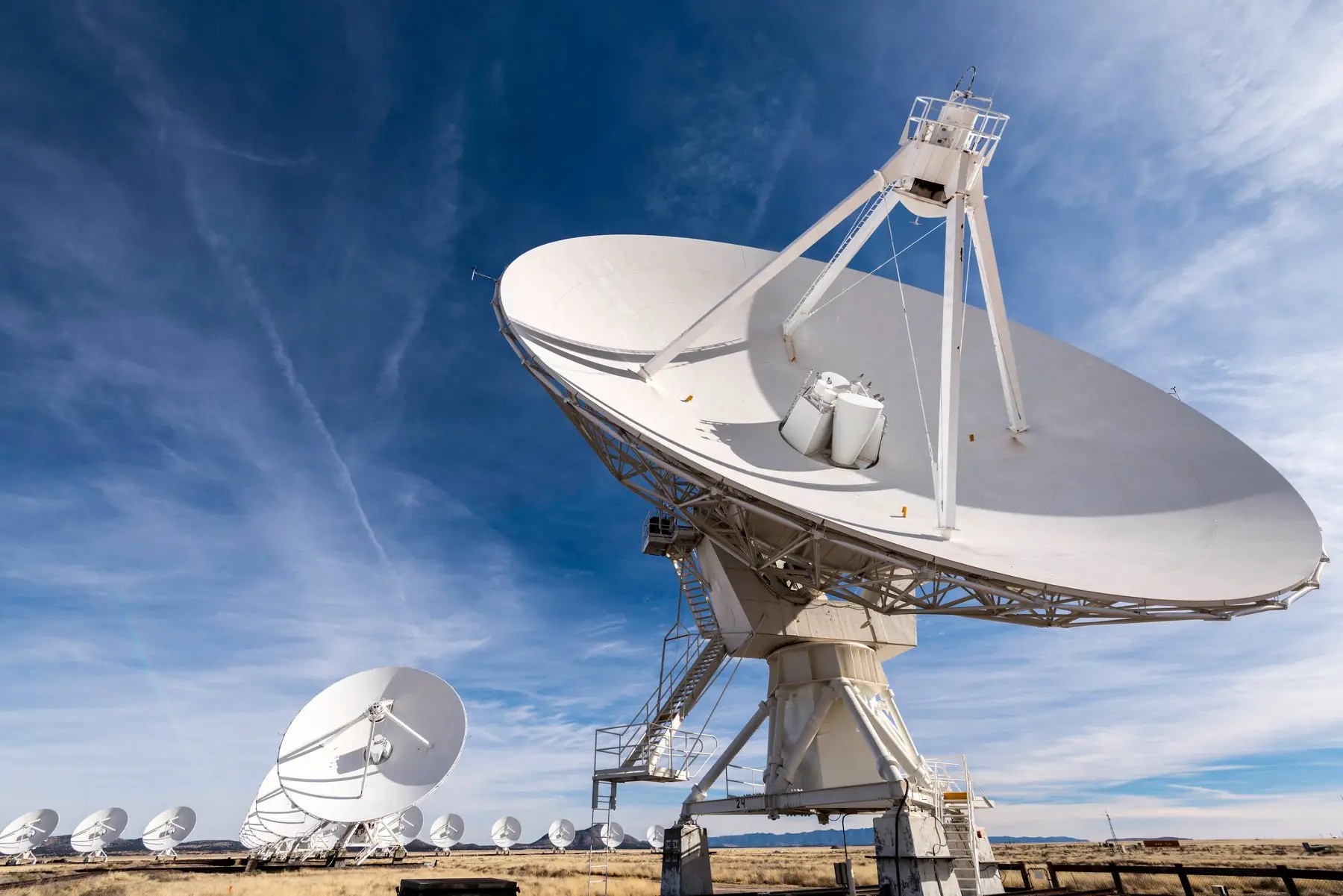

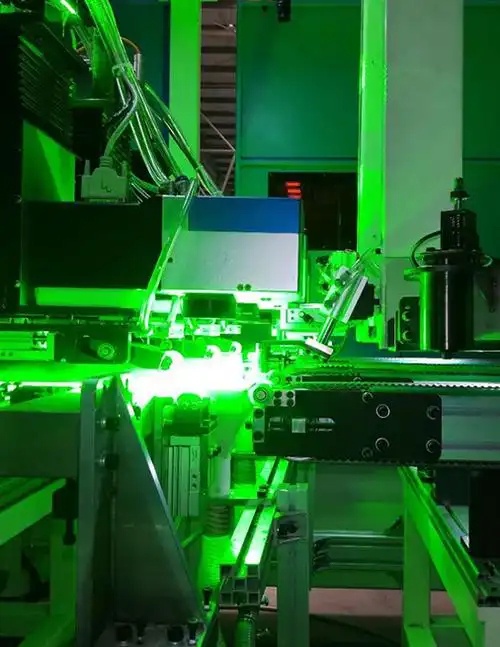

HONPINE DD motorlarının bilimsel araştırma ekipmanlarındaki uygulamaları arasında hassas optik denetim, radar sinyal ekipmanları, astronomik teleskoplar ve makine görüşü denetimi yer alır.
DD Motorlarının Otomasyon Makinelerindeki Uygulamaları
Otomatik üretim hatlarında DD motorlarının uygulamaları arasında 3C endüstrisi otomatik montaj hatları, otomotiv parçası üretimi, gıda endüstrisindeki otomatik şişe kapağı indeksleme tablaları, otomatik döner işleme üniteleri, otomatik montaj hatları, çok istasyonlu montaj makineleri, FMCG otomatik üretim hatları ve ilaç endüstrisi otomatik montaj hatları yer alır.
