Yüksek Hassasiyetli Planet Redüktör Dişli Kutusu Üreticisi

Planet dişli kutusu, episiklik dişli kutusu olarak da adlandırılır.The planetary gearbox set is a series of various types of reducers based on planetary gearboxes that are commonly used. Firmamız bu seri içinde ağırlıklı olarak şu tipleri üretmektedir: planetary gearboxes,spiral bevel gearbox, and hollow rotary platforms.Planet dişli kutuları standart temel tiptir. Spiral bevel gearboxs and hollow rotary platforms can integrate standard planetary gearboxes, thus enriching their types and offering greater torque and a wider range of reduction ratios. Bu üç yaygın redüktör tipi genellikle hassas takım tezgahları, tıbbi ekipman, paketleme ekipmanı, lojistik ekipmanı, otomasyon ekipmanı ve 3C ekipmanı gibi uygulama alanlarında kullanılır.

Planet Redüktörü



HONPINE Ürünler > Hassas Planet Redüktörleri

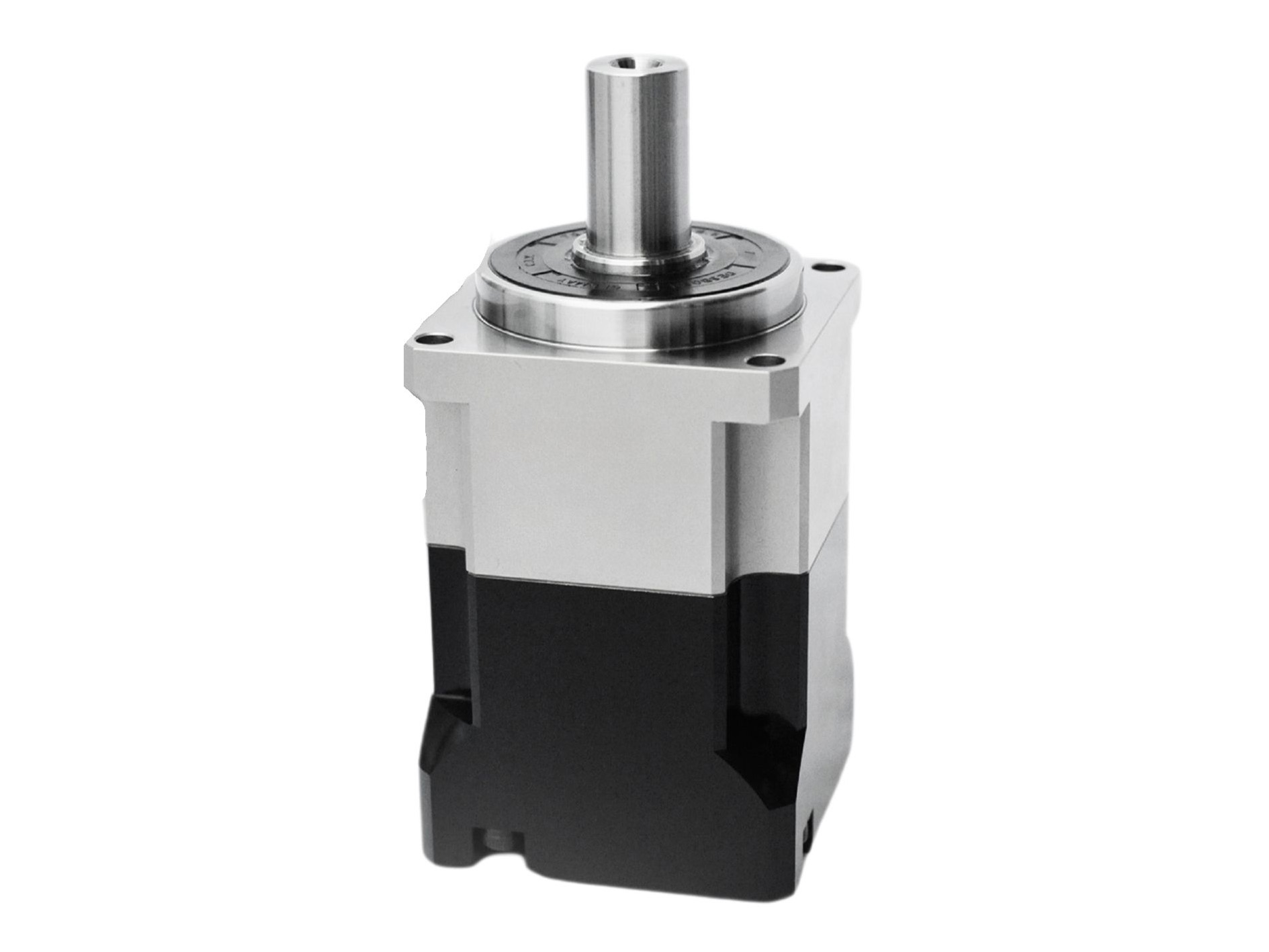

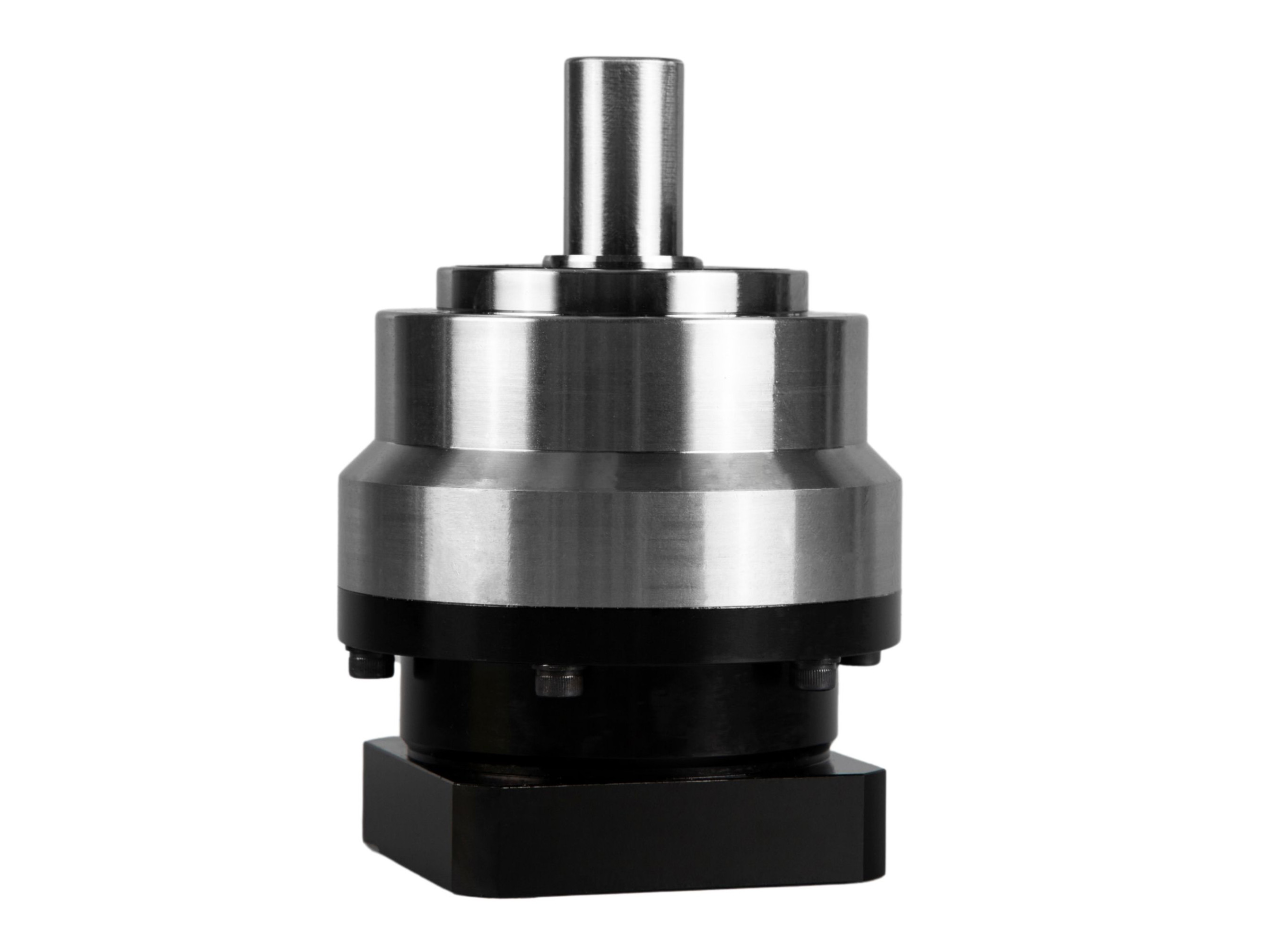

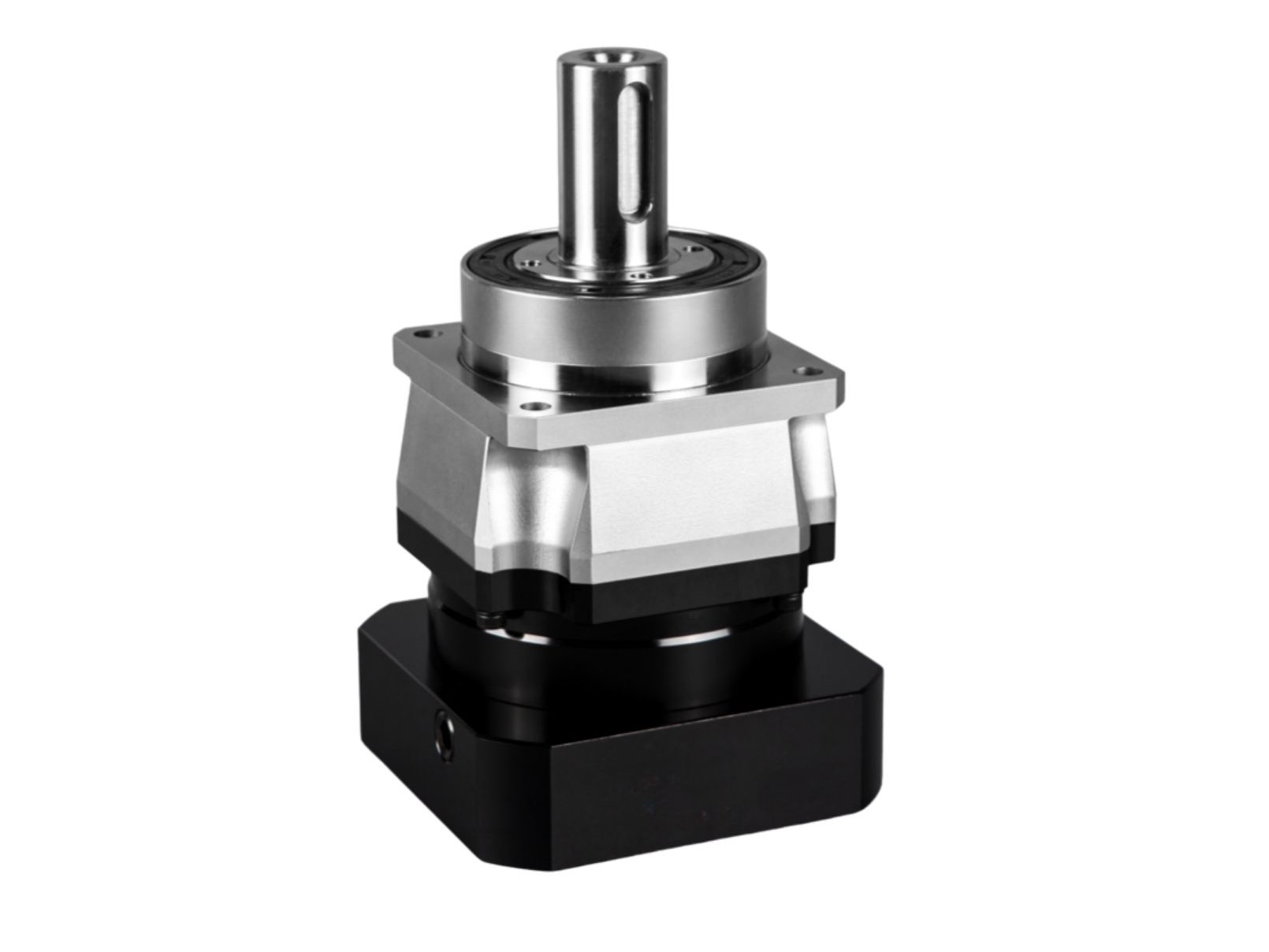

Standart Planet Redüktör

Bir planet dişli kutusu temel olarak bir güneş dişlisi, planet dişlileri, bir iç halka dişli ve bir planet taşıyıcıdan oluşur. Giriş gücü güneş dişlisini tahrik eder ve planet dişlilerinin hem güneş dişlisi etrafında dönmesine hem de kendi eksenleri üzerinde dönmesine neden olarak nihayetinde gücü planet taşıyıcı üzerinden iletir. Çok kademeli redüksiyon, birden fazla planet dişli setinin ardışık bağlanmasıyla elde edilir; bu da daha yüksek iletim oranları talebini karşılarken boyut ve verimlilikte küçük farklılıklar ortaya çıkarır. Güç, planet sistemlerin güç bölüşümü özelliğinden yararlanılarak dişli kavraması yoluyla aktarılır. Eş zamanlı çoklu diş kavraması yükleri dağıtarak yük taşıma kapasitesini artırır.Planet dişli kutuları ayrıca çıkış konfigürasyonlarına ve yapısal tasarımlarına göre şu şekilde sınıflandırılır:mil çıkışlı planet dişli kutusu,flanş çıkışlı planet dişli kutusu,dik açılı planet dişli kutusu.

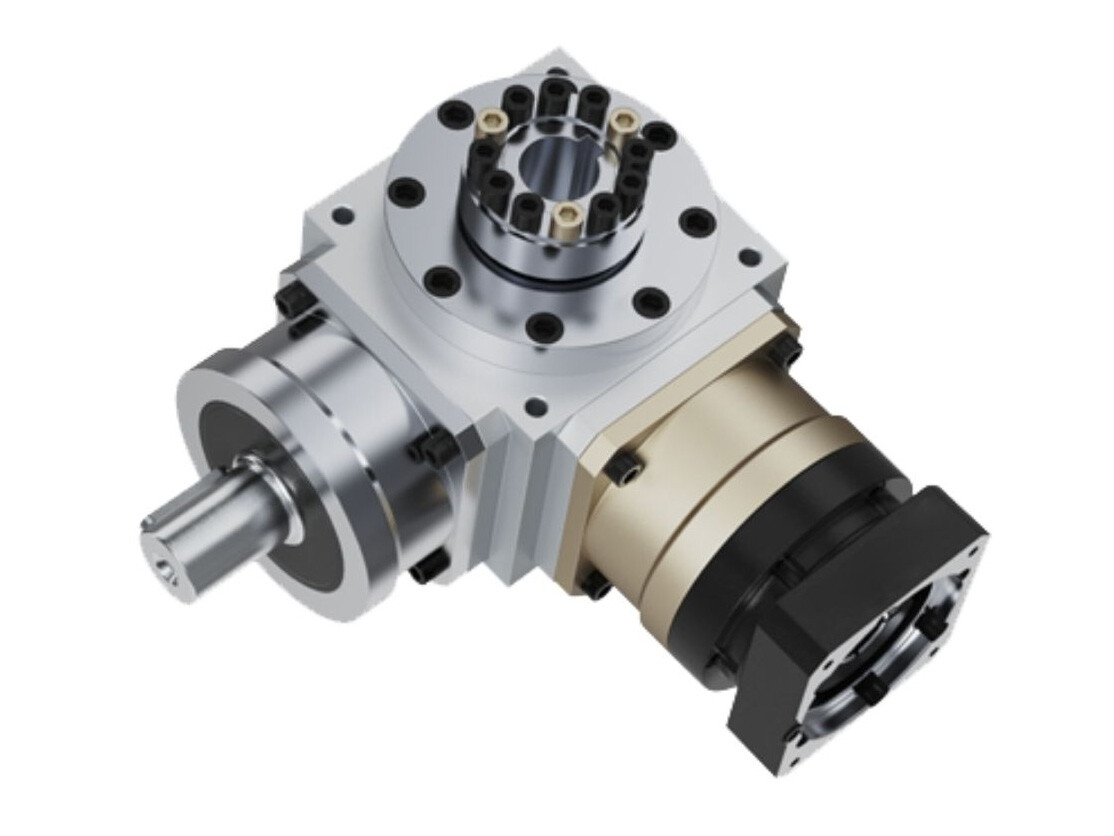

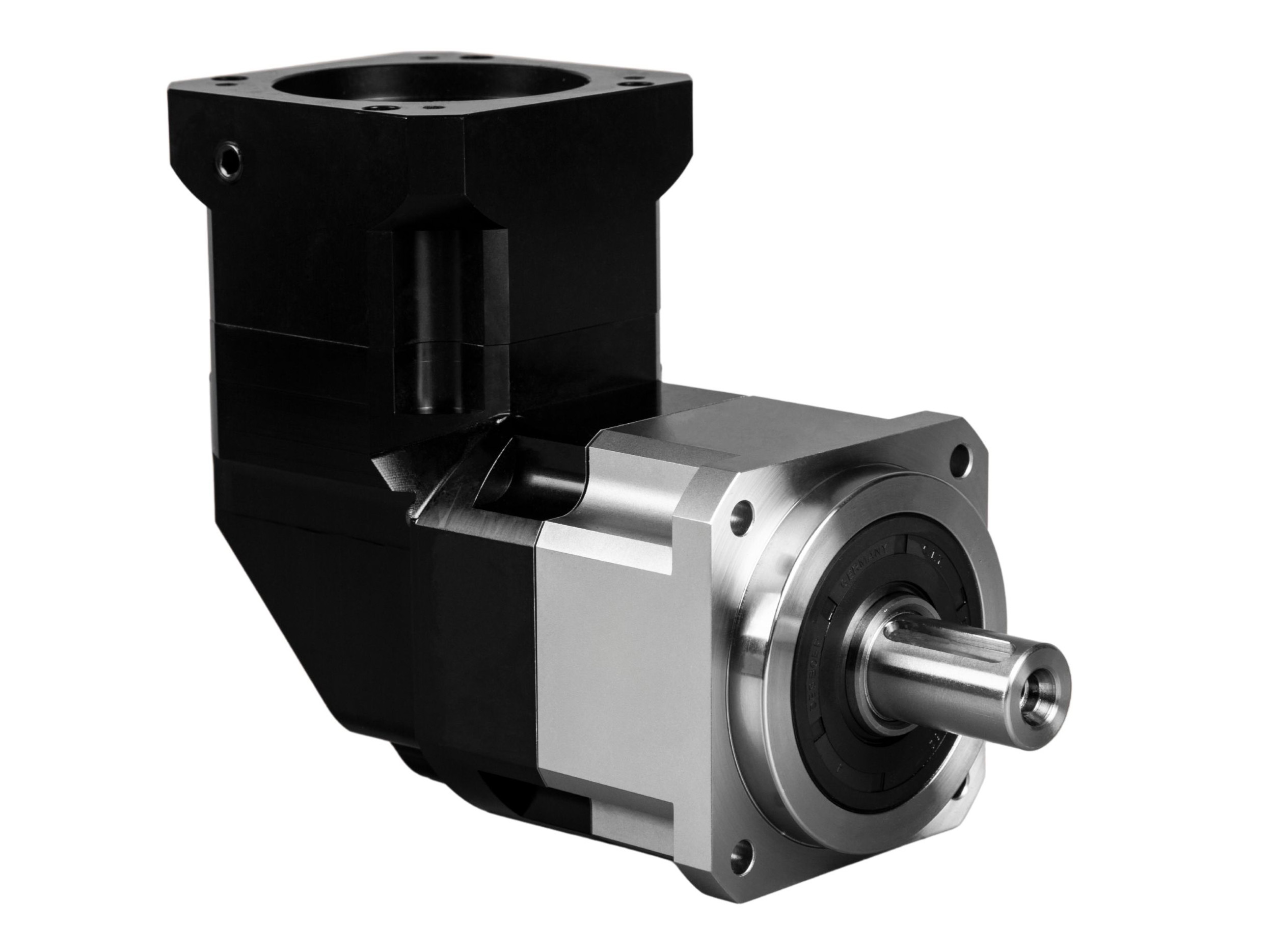

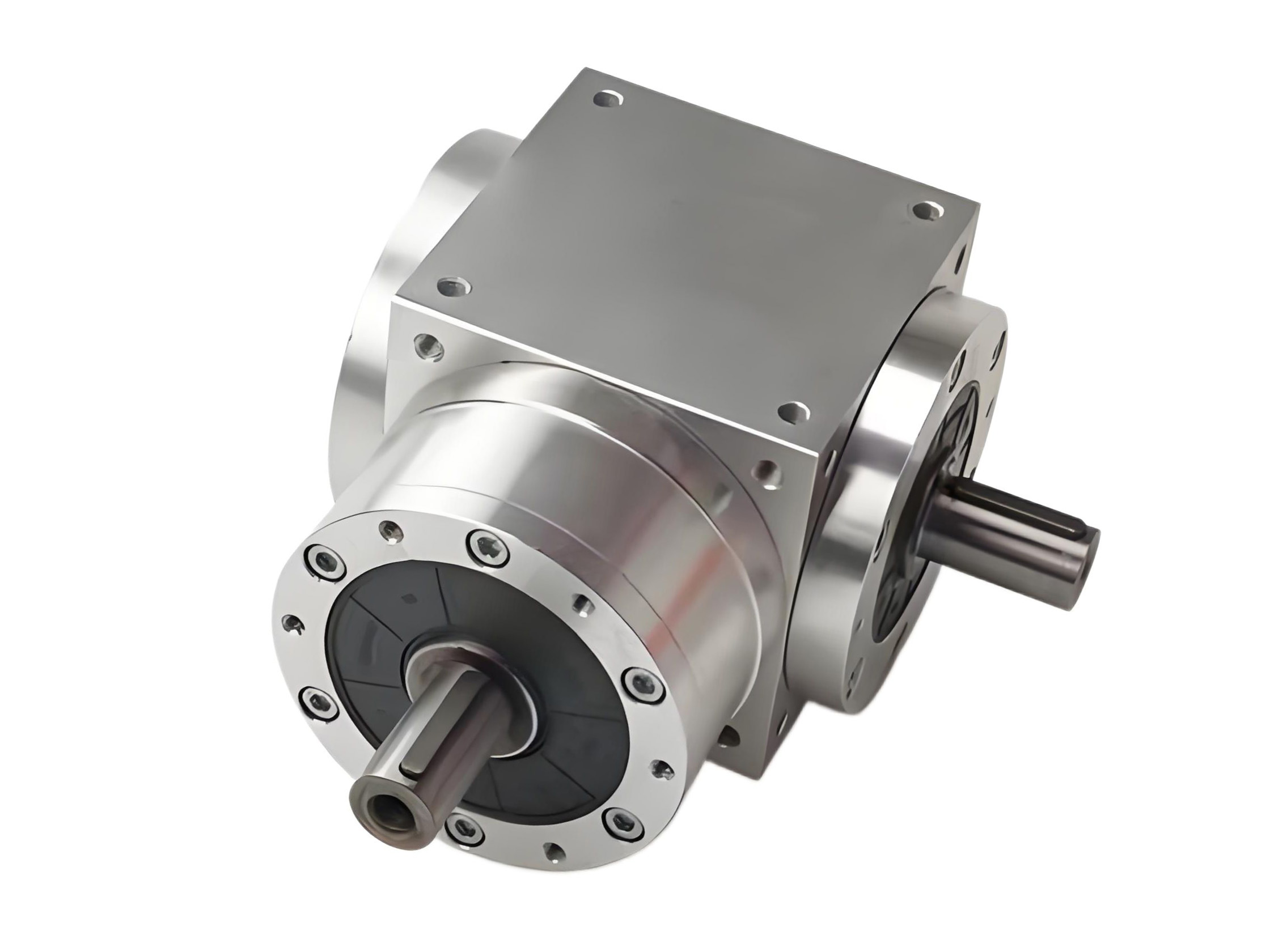

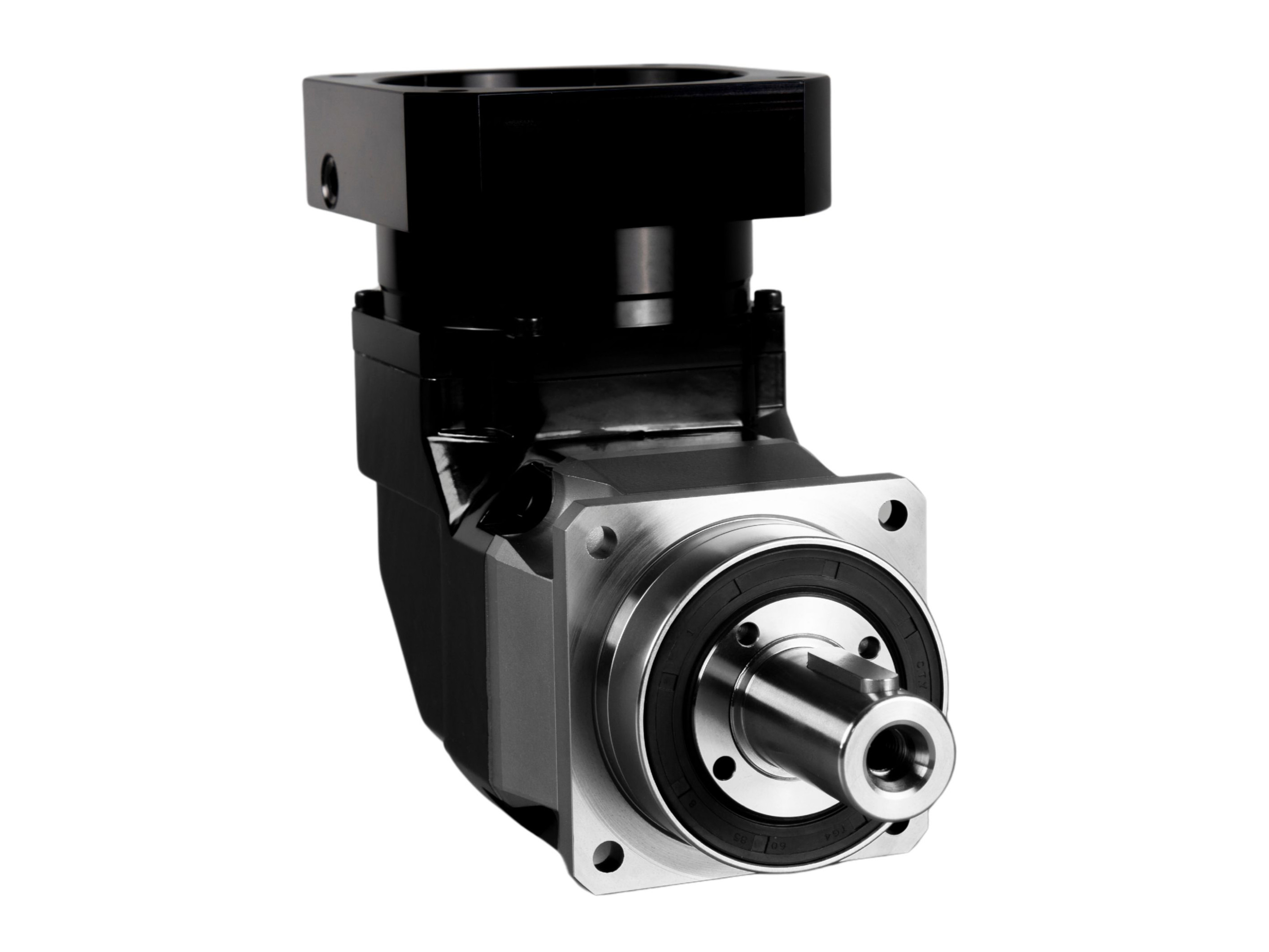

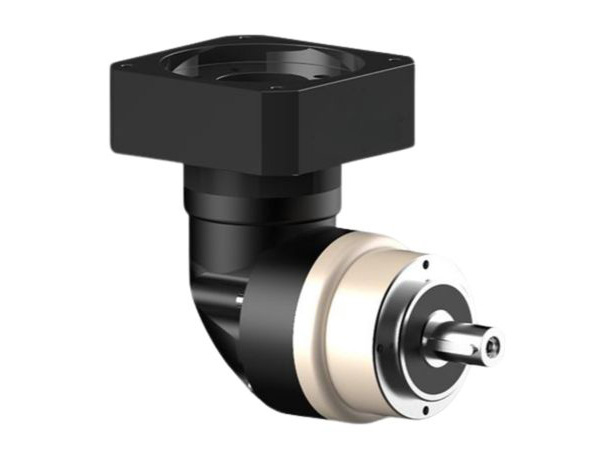

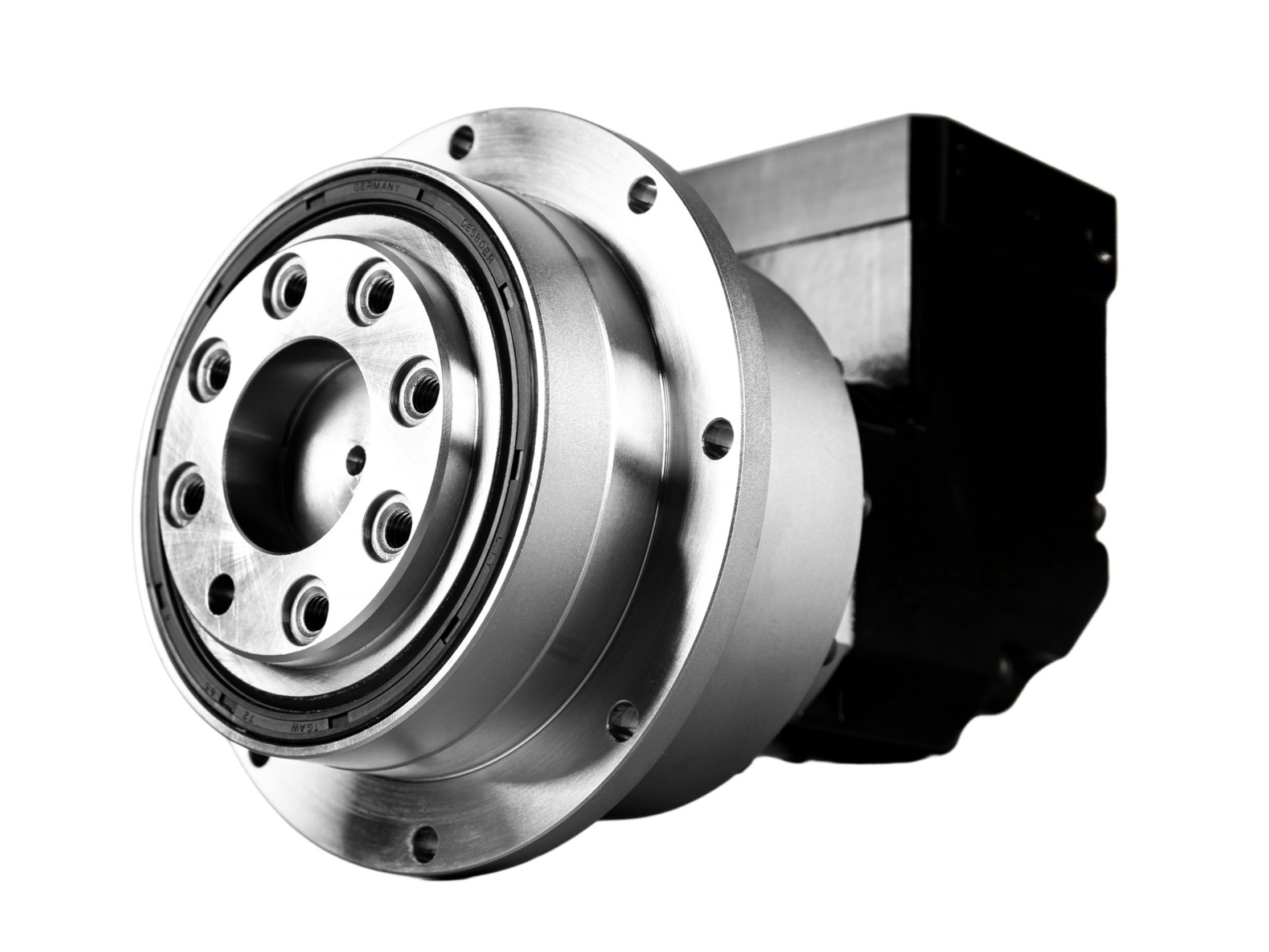

Dik Açılı Planet Dişli Kutusu

Dik açılı Spiral Konik Dişli Kutusu, giriş ve çıkış milleri arasında 90-degree angle bulunan, güç akışını yeniden yönlendirmek için spiral konik dişliler veya standart konik dişliler gibi dişli mekanizmaları kullanan bir transmisyon cihazıdır. Tasarımda alan optimizasyonuna öncelik verilir ve bu dişli kutuları giriş konfigürasyonlarına göre ayrıca şu şekilde sınıflandırılır: delik girişli ve mil girişli modeller. Endüstriyel otomasyon ekipmanlarında, CNC takım tezgahlarında, paketleme makinelerinde ve kompakt kurulum veya yönlendirilmiş güç iletimi gerektiren diğer uygulamalarda yaygın olarak kullanılırlar.Gövde Malzemesi Seçim Kılavuzu:Alüminyum Gövde: Otomasyon sistemleri ve ağırlığa duyarlı uygulamalar için idealdir.Paslanmaz Çelik Gövde: Korozyona dayanıklı ortamlar (gıda, ilaç, kimya, deniz mühendisliği) için tasarlanmıştır.Alaşımlı Çelik Gövde: Ağır hizmet ekipmanları ve akıllı depo kaldırma sistemleri için optimize edilmiştir.

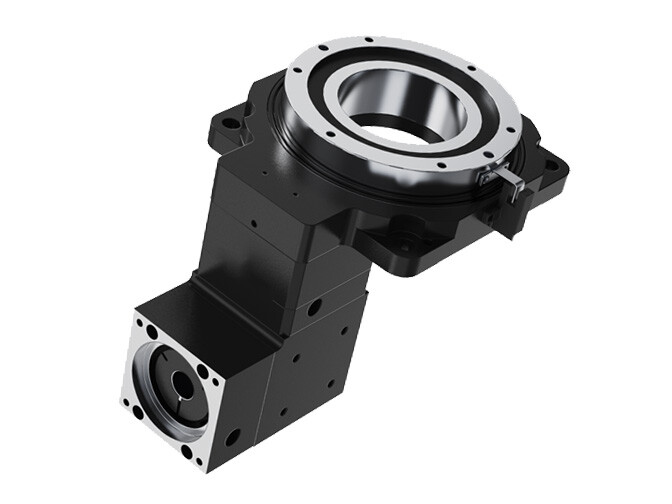

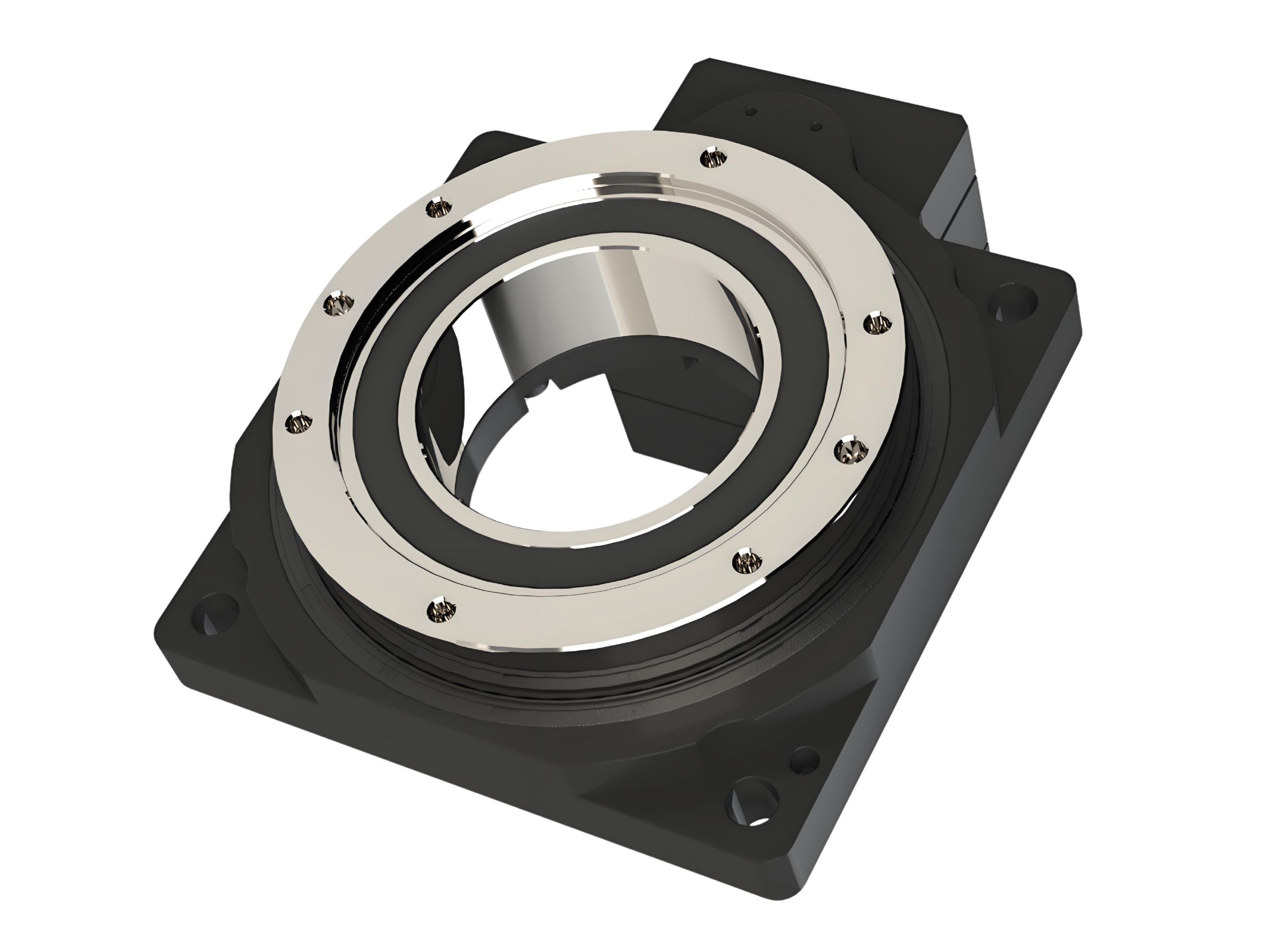

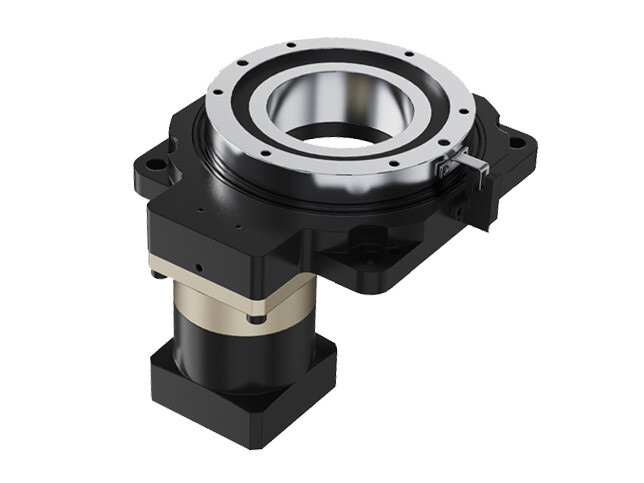

İçi Boş Döner Tabla

İçi boş döner tabla, hassas iletim ve konumlandırma kabiliyetlerini birleştiren entegre bir cihazdır. Temel tasarımı, boru hatlarının (ör. hava tüpleri, elektrik kabloları) döner tablanın merkezinden geçmesine olanak tanıyan içi boş bir yapı içerir ve geleneksel döner mekanizmalarda yaygın olan kablo dolaşma sorunlarını çözer. Bir servo motor tarafından tahrik edilen platform, dişli redüksiyonu veya sonsuz dişli transmisyonu yoluyla yüksek hassasiyetli açısal kontrol sağlayarak yüksek rijitlik ve tekrarlı konumlandırma doğruluğu sunar. Direkt tahrikli (DD) motorlara ve kam indeksleyicilere yüksek performanslı bir alternatif olarak hizmet eder. Yapısal konfigürasyonlara göre içi boş döner tablalar şu şekilde sınıflandırılır:Standart İçi Boş Döner Tabla,Planet İçi Boş Döner Tabla,Dik Açılı İçi Boş Döner Tabla.Yapısal optimizasyon ve hassas üretim sayesinde içi boş döner tablalar, otomasyon ekipmanı yükseltmelerinde verimliliği ve doğruluğu önemli ölçüde artırarak modern endüstrilerde hassas döner konumlandırma için temel bir çözüm haline gelir. Endüstriyel otomasyon, robotik, tıbbi ekipman ve ilgili alanlarda yaygın olarak kullanılırlar.

Planet Dişli Kutusu - SSS

S： Planet Dişli Kutularında Rijitlik ve Mukavemet Nedir?

C：

Rijitlik deformasyona odaklanır.
Yük altında, mil ne kadar bükülür? Dişli kavrama boşluğu ne kadar artar? Rijitlik, bir makinenin konumlandırma doğruluğunu ve dinamik tepkisini doğrudan belirler.
Rijitlik yetersizse, hassas hareketler gerçekleştiren bir robot sanki “Parkinson hastalığı” varmış gibi davranır — sallanır, titreşir ve hedefine asla doğru şekilde ulaşamaz.
Öte yandan, mukavemet dişli kutusunun arızalanıp arızalanmayacağıyla ilgilidir.
Malzemenin dayanabileceği maksimum gerilme ile ve bileşenlerin çatlayıp çatlamayacağı, deforme olup olmayacağı veya çöküp çökmeyeceğiyle ilişkilidir. Mukavemet, ekipmanın hizmet ömrünü ve güvenlik payını tanımlar.
Yetersiz mukavemet, iç bileşenlerin felaket düzeyinde parçalanmasıyla sonuçlanan klasik bir “kaba kuvvet arızasına” yol açar.

S： Planet Redüktör Nasıl Seçilir?

C：

Bir planet redüktör seçerken, yalnızca redüksiyon oranına ve fiyata odaklanmak kesinlikle yeterli değildir. Ayrıca şunları da değerlendirmelisiniz:
Nominal tork – sürekli çalışma kapasitesi
Tepe torku – darbe yüklerine dayanma kabiliyeti
Servis faktörü – zorlu çalışma koşullarının telafisi
Sık başlat-durdur döngülerine sahip akıllı ekipmanlar için tepe torku özellikle kritiktir.
Profesyonel seçim rehberliği ve eksiksiz teknik dokümantasyon sağlayabiliriz. Sonuç olarak, sistem düzeyinde güvenilirlik herhangi bir tekil üstün parametreden daha önemlidir. Gerçek performans; tasarıma, malzemelere, üretim süreçlerine ve—en önemlisi—redüktörün gerçek çalışma koşullarıyla ne kadar iyi eşleştiğine bağlıdır.

S： Planet Dişli Kutusu Yapısını Üstün Kılan Nedir?

C：

Avantaj, yapısında yatmaktadır.
Planet dişli kutuları, merkezi bir güneş dişlisi, çevresindeki gezegen dişlileri ve dış bir halka dişliden oluşan bir planet dişli sistemi kullanır. Bu yapılandırma, güç bölüşümünü ve çoklu diş kavramasını mümkün kılar, bunun sonucunda şunlar elde edilir:Kompakt boyut,Hafif tasarım,Yüksek yük kapasitesi,Mükemmel rijitlik.Bu özellikler, planet dişli kutularını özellikle alan ve performans açısından sıkı gereksinimlere sahip otomasyon ekipmanları için uygun hale getirir.

S： Planet Redüktörün Kalitesi Nasıl Değerlendirilir?

C：

Üç pratik kontrol yardımcı olabilir:Dişli malzemesi ve işleme hassasiyeti – taşlanmış dişliler, frezelenmiş dişlilerden üstündür.Yüksüz boşluk ve gürültü – daha düşük boşluk ve daha pürüzsüz çalışma, daha iyi kaliteyi gösterir.Sıcaklık artışı – uzun süreli çalışmadan sonra aşırı sıcaklık artışı (e.g., above 45°C) tasarım veya üretim kusurlarına işaret edebilir.

S： Planet Dişli Kutuları ile Sonsuz Dişli Redüktörleri Arasındaki Fark Nedir?

C：

Planet dişli kutuları daha yüksek hassasiyet ve verimlilik sunar, bu da onları ileri geri hareket ve yüksek hassasiyetli hareket için ideal hale getirir.Sonsuz dişli redüktörleri büyük redüksiyon oranları ve kendinden kilitleme kabiliyeti sağlar, yüksek oranlı ve aralıklı yük uygulamaları için uygundur, ancak genellikle daha düşük verimlilikten muzdariptir.

S： Planet redüktörler neden servo motorlar için mükemmel bir eşleşmedir?

C：

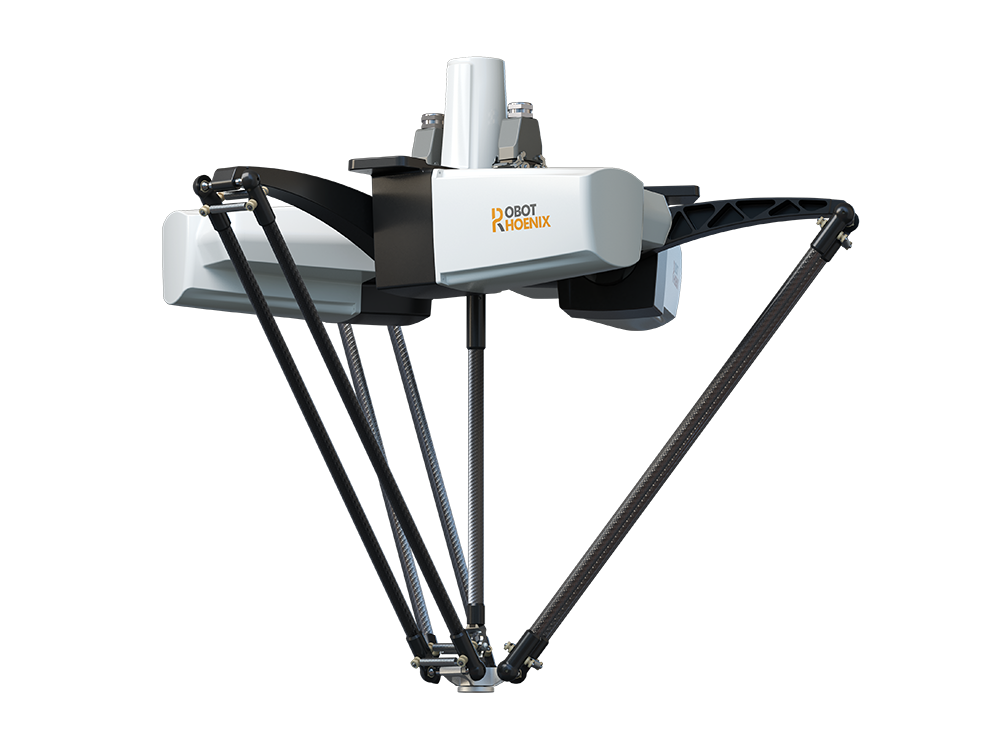

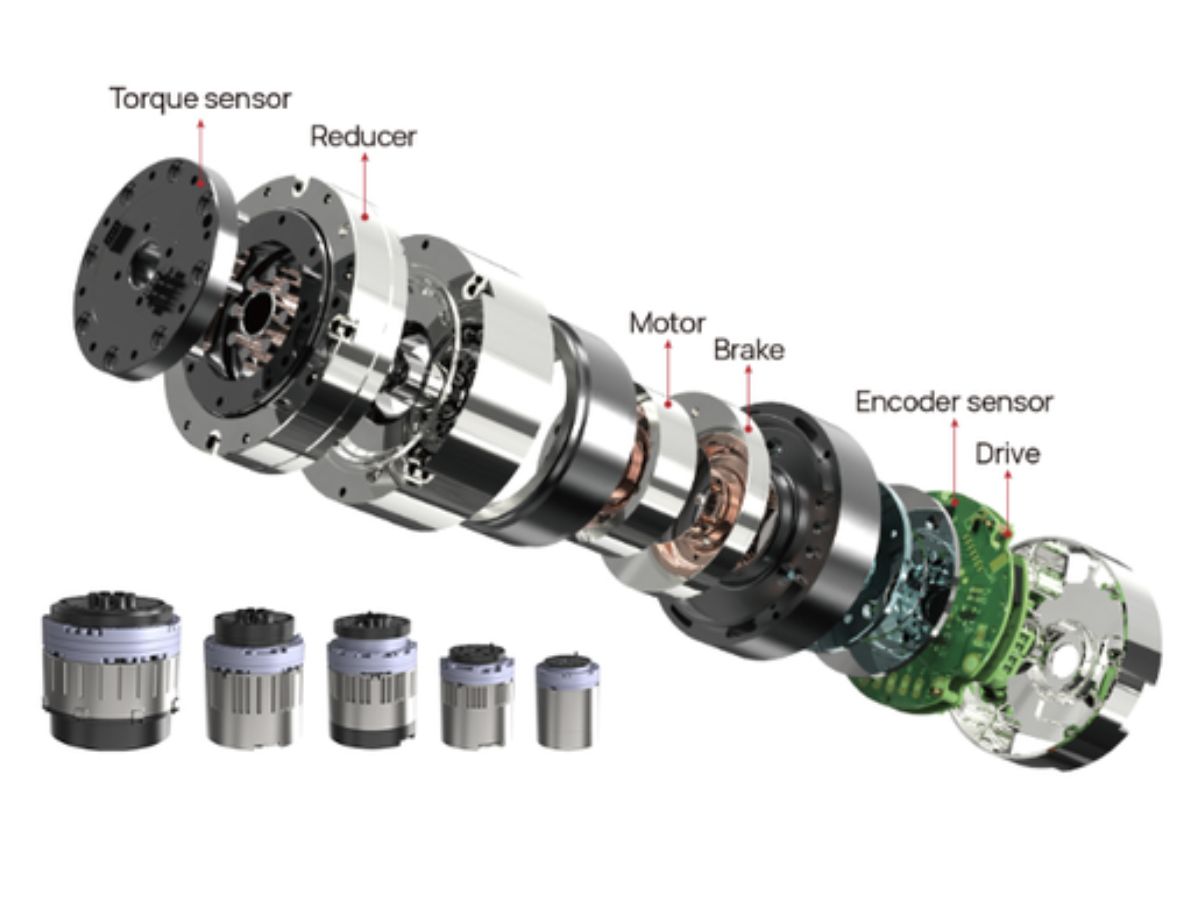

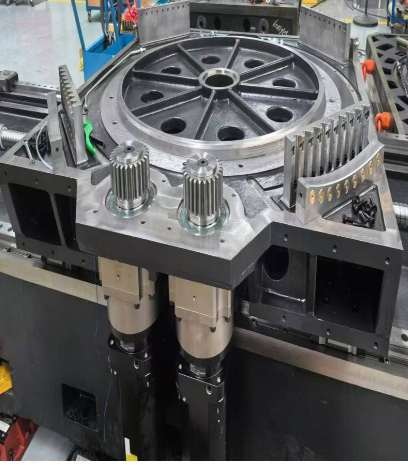

Robot eklemlerini örnek olarak ele alalım. Servo motorlar genellikle 3000–6000 rpm'de çalışır, buna karşın robot eklemleri yalnızca onlarca rpm hız gerektirir, bununla birlikte robotik kolları hareket ettirmek için belirgin şekilde daha yüksek tork da gerekir.
Planet redüktörler, motorun yüksek hızını eklemin ihtiyaç duyduğu düşük hıza dönüştürürken torku onlarca kat artırır, böylece hassas konumlandırma ve yeterli yük kapasitesi sağlar.
Benzer şekilde, CNC makine iş mili tahriklerinde ve konveyör güç aktarım sistemlerinde, planet redüktörler hayati bir rol oynar. Yüksek iletim verimleri (genellikle 90%–97%) enerji tüketimini azaltmaya ve genel sistem kararlılığını artırmaya yardımcı olur.

S： Planet Redüktörün Redüksiyon Oranı Nasıl Hesaplanır

C：

1. Temel Tanım
Redüksiyon oranı, giriş hızı ile çıkış hızı arasındaki orandır:
i = n₁ / n₂
Burada:
n₁ = giriş hızı
n₂ = çıkış hızı
Örnek:
Giriş hızı 1500 rpm ve çıkış hızı 25 rpm ise:
i = 1500 / 25 = 60:1

2. Dişli Treni Hesaplama Yöntemi
Çok kademeli dişli redüktörlerinde, her kavraşan dişli çifti için tahrik edilen dişlinin diş sayısını tahrik eden dişlinin diş sayısına bölün, ardından tüm sonuçları birlikte çarpın.
Örnek (Planet Dişli Sistemi):
Eğer:
Güneş dişlisi diş sayısı = z₁
Planet dişlisi diş sayısı = z₂
Halka dişlisi diş sayısı = z₃
O zaman redüksiyon oranı şu şekilde ifade edilebilir:
i = (z₃ / z₁) × (z₂ / z₁)

Neden HONPINE Hassas Planet Redüktör Dişli Kutusunu Seçmelisiniz

● HONPINE'ın hassas planet redüktör dişli kutusu, iç halka dişlinin ön gövdeye entegre edildiği monolitik bir gövde tasarımına sahiptir ve yüksek hızlı çalışma sırasında hassasiyeti sağlamak için bağlantı noktalarını yapısal olarak optimize eder. Gövde yüzeyi, zorlu çalışma koşullarında korozyon direncini artırmak için nikel kaplamadır.

● Entegre planet taşıyıcı ve çıkış mili çerçevesi tasarımı, ikincil bağlantılardan kaynaklanan hassasiyet kaybını ortadan kaldırır. Tek bağlama ve işleme sayesinde planet taşıyıcının kusursuz eş eksenliliği elde edilir ve planet dişli sisteminin düzgün ve verimli çalışması sağlanır.

● Entegre güneş dişlisi ve giriş mili tasarımı, mekanik bağlantı noktalarını azaltarak redüktörün genel hassasiyetini korurken tork iletim performansını iyileştirir.

● HONPINE, hassas planet redüktör dişli kutusu için malzeme seçimine önem verir. Dişliler, özel üretim Japon Cr-Mn-Ti (krom-manganez-titanyum) alaşımlı çelikten imal edilmektedir.
