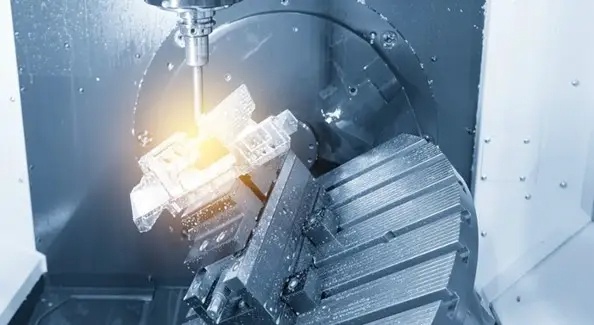

Robotik, CNC ve Endüstriyel Otomasyon için Harmonik Redüktörler

Düzenli yağlama kontrolleri, sıcaklık izleme, yük kontrolü ve titreşim/gürültü denetimi uzun hizmet ömrü sağlar.

İnsansı robotik ve akıllı üretim için hafif tasarım, daha yüksek hassasiyet, geliştirilmiş yorulma direnci ve daha iyi tork yoğunluğu.

Aşırı düşük bir redüksiyon oranı seçmekten kaçının ve nominal giriş hızını asla aşmayın.
Daha düşük harmonik tahrik redüksiyon oranları genellikle daha düşük burulma rijitliği ve biraz daha büyük boşluk sunar, bu da onları yüksek hassasiyetli konumlandırma uygulamaları için daha az uygun hale getirir.
Lazer ekipmanları, hassas otomasyon, işbirlikçi robotlar ve robotlar için harmonik tahrik dişli redüktörlerinde, 80:1, 100:1 ve 120:1 gibi standart redüksiyon oranları, rijitlik ile konumlandırma doğruluğu arasında mükemmel bir denge sağladıkları için genellikle tercih edilir.
Ayrıca, servo motor hızının her zaman dişli kutusunun izin verilen giriş hızı içinde kaldığından emin olun. Aşırı hız ısı oluşumunu artırır, aşınmayı hızlandırır ve harmonik dişli tahrikin kullanım ömrünü kısaltır.

Çoğu durumda sorun yetersiz tork değil—yetersiz burulma rijitliğidir.
Her harmonik dişli redüktör mekanizması çalışma sırasında az miktarda elastik deformasyona uğrar.
Hızlı ters yön değiştirme veya sık başlat-durdur koşullarında, yetersiz burulma rijitliği titreşime, konumlandırma kaymasına ve geri sekmeye neden olabilir.
Hassas konumlandırma sistemleri için, kararlı tekrarlanabilirlik sağlamak amacıyla minimum boşluk ve düşük iletim hatasına sahip yüksek rijitlikli harmonik redüktörleri tercih edin.

Hatalı montaj, herhangi bir harmonik redüktörün ömrünü kısaltabilir.
En yüksek kaliteli harmonik tahrik dişlileri bile kötü montajı telafi edemez.
Bir harmonik dişli tahrik redüktörü, servo motor, dişli kutusu ve yük arasında mükemmel hizalama gerektirir. Kötü eşmerkezlilik, fleksispline ve yatakları sürekli olarak aşırı yükleyen eğilme momentleri oluşturur ve bunun sonucunda:
Aşırı ısı
Anormal gürültü
Erken aşınma
Azalmış hizmet ömrü

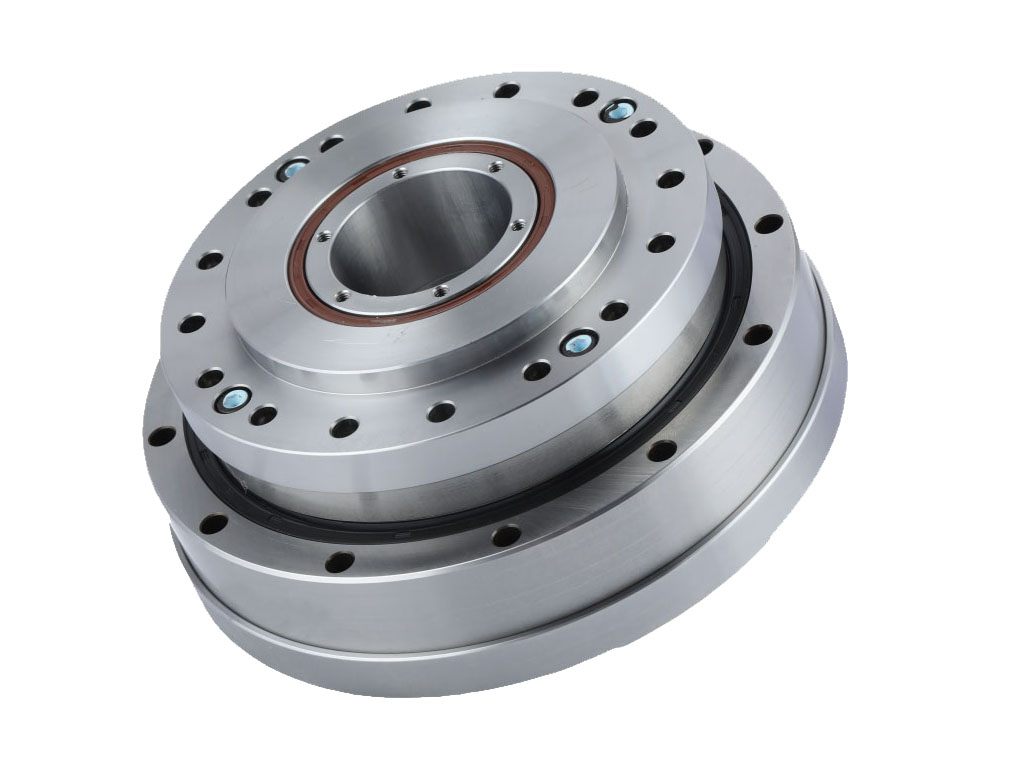

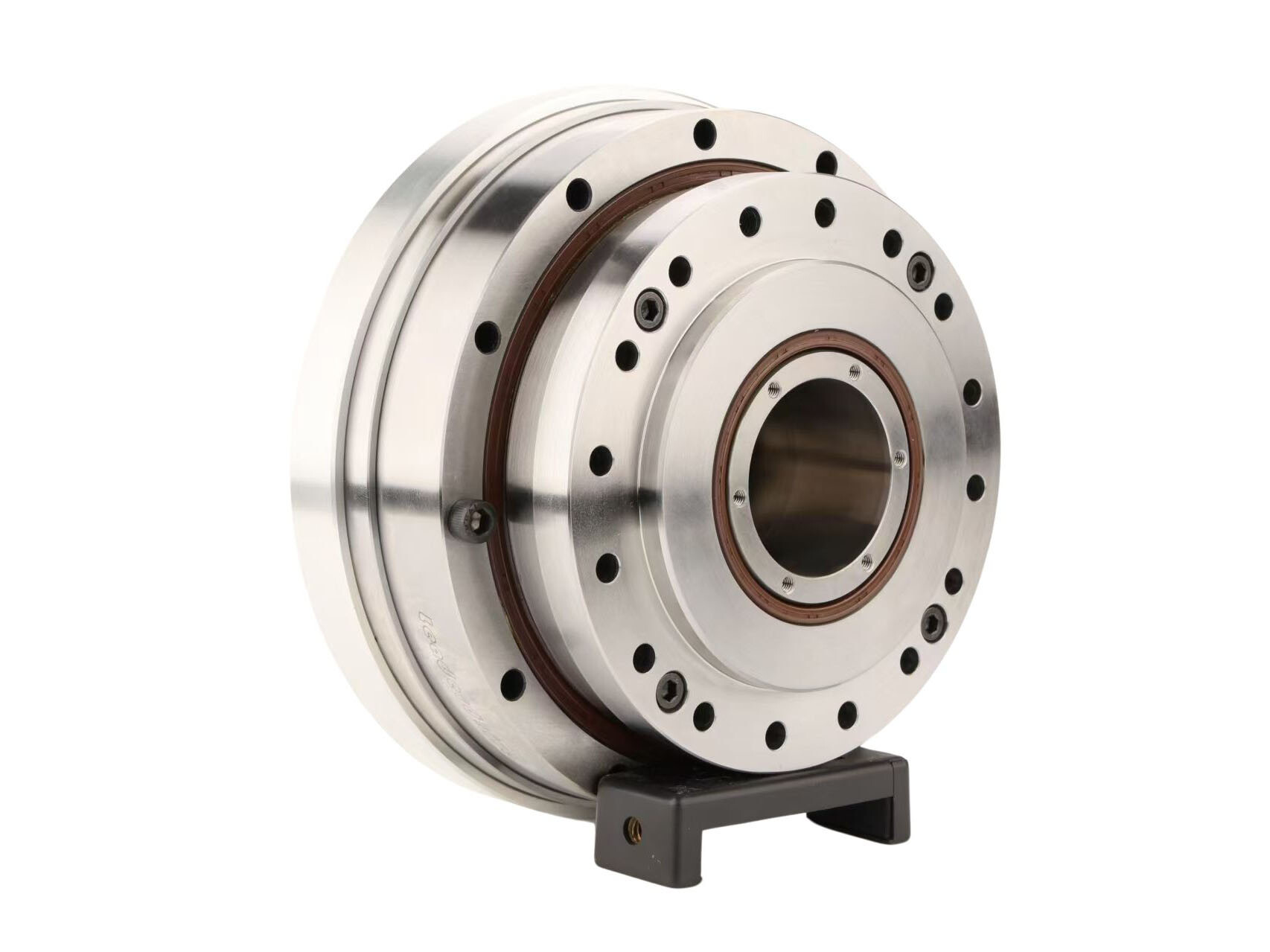

Uzun konsol uygulamaları için yardımcı yatak desteği önerilir. Montaj gereksinimlerine bağlı olarak uygun içi boş mil, flanş veya dolu mil konfigürasyonunu seçin.

Sızdırmazlık, yağlama ve hizmet ömrüne öncelik verin.
Toz, darbe yükleri, yüksek sıcaklıklar, kaynak veya lazer kesim ortamlarını içeren uygulamalar, harmonik redüktörler üzerinde ek baskı oluşturur.
Ürünleri yalnızca minimum teknik özelliklere göre seçmekten kaçının.
Bunun yerine şunları tercih edin:

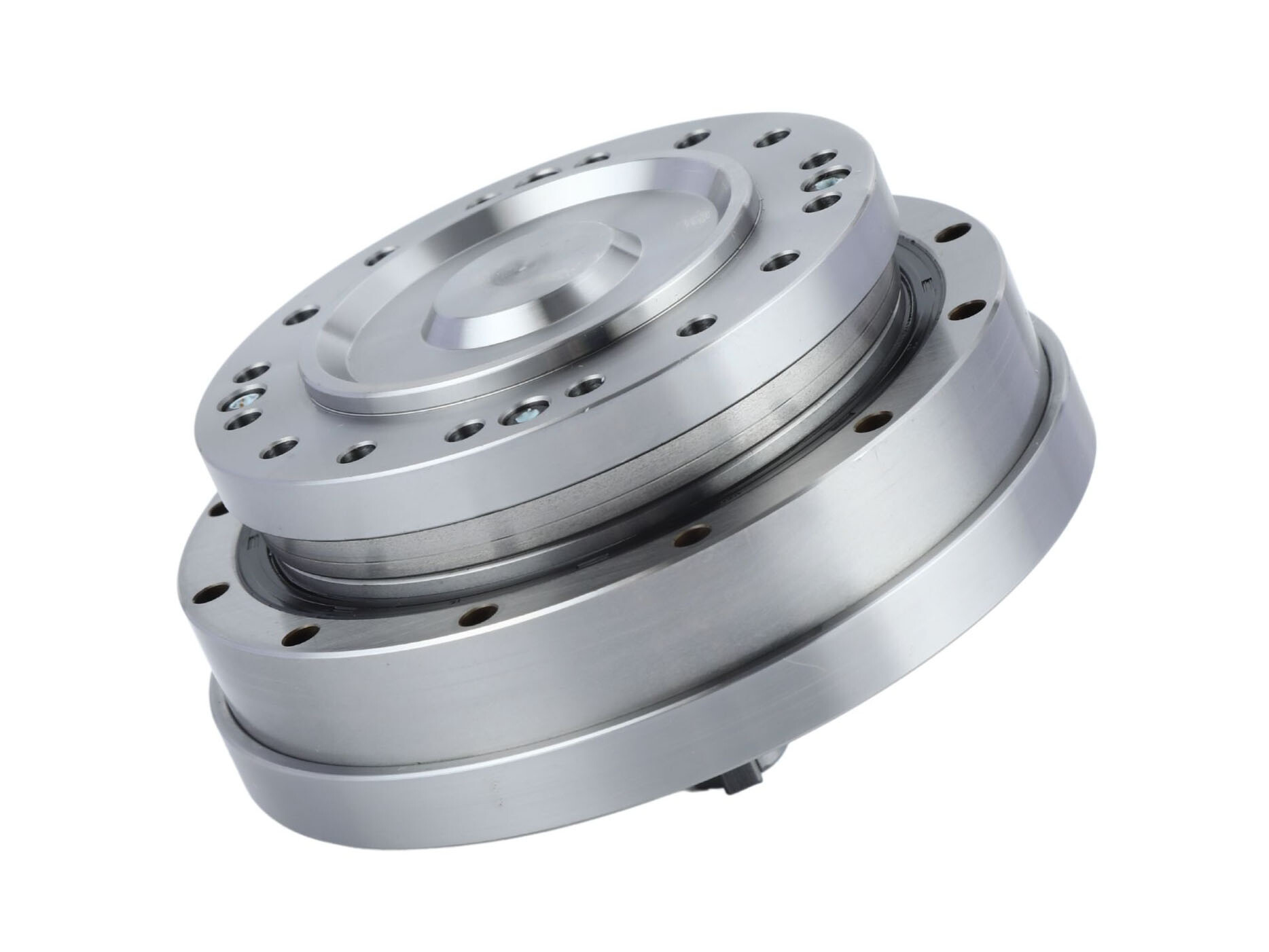

Sızdırmaz versiyonlar
Özel yağlayıcılar
Düzenli bakım programları
Periyodik gres değişimi
Bu önlemler, kirlenmeyi önlemeye, aşınmayı azaltmaya ve harmonik tahrik redüktörünüzün çalışma ömrünü en üst düzeye çıkarmaya yardımcı olur.
Güvenilir bir harmonik redüktör tedarikçisi veya Çin'de bir harmonik redüktör tedarikçisi arıyorsanız, yalnızca katalog teknik özelliklerine değil, sızdırmazlık teknolojisine, yağlama sistemlerine ve uzun vadeli dayanıklılığa da dikkat ettiğinizden emin olun.

Bu altı yaygın mühendislik hatasından kaçının.
Redüktör arızalarının çoğu, aşağıdaki hatalardan kaçınılarak önlenebilir:
Dinamik ataletin göz ardı edilmesi ve yalnızca statik yükün dikkate alınması
Anma torkunun kontrol edilip tepe torkunun göz ardı edilmesi
Yüksek hassasiyet gerektiren uygulamalarda burulma rijitliğinin göz ardı edilmesi
Darbe yükleri altında yetersiz güvenlik katsayısı kullanılması
Motor, redüktör ve tahrik edilen ekipman arasında zayıf hizalama
Maliyetleri azaltmak için daha düşük bir harmonik tahrik azaltma oranının seçilmesi
Bu yaygın hatalardan kaçınarak, mühendisler anormal gürültü, titreşim, zayıf konumlandırma doğruluğu ve redüktörün erken arızalanması dahil olmak üzere çoğu saha sorununu ortadan kaldırabilir.

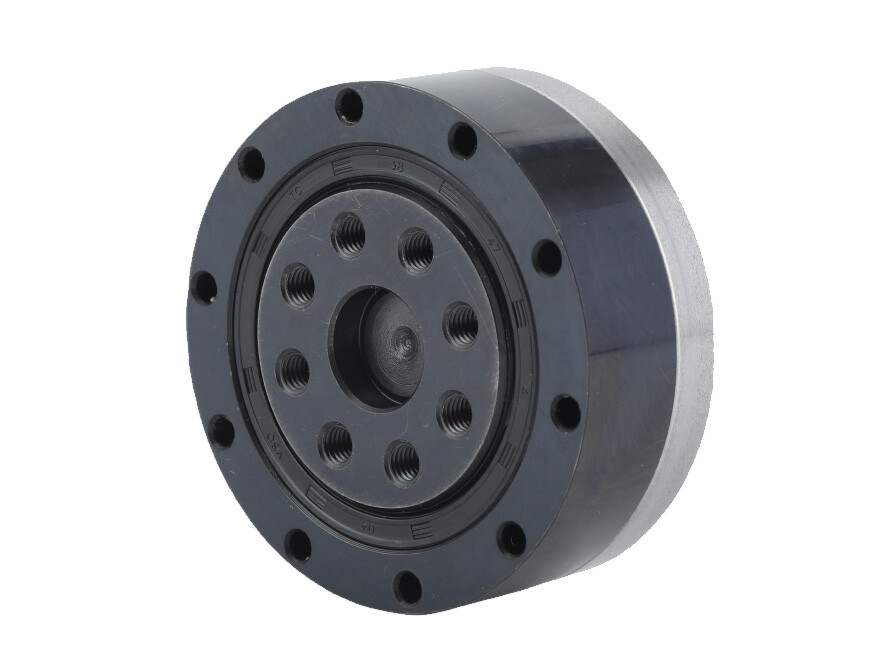

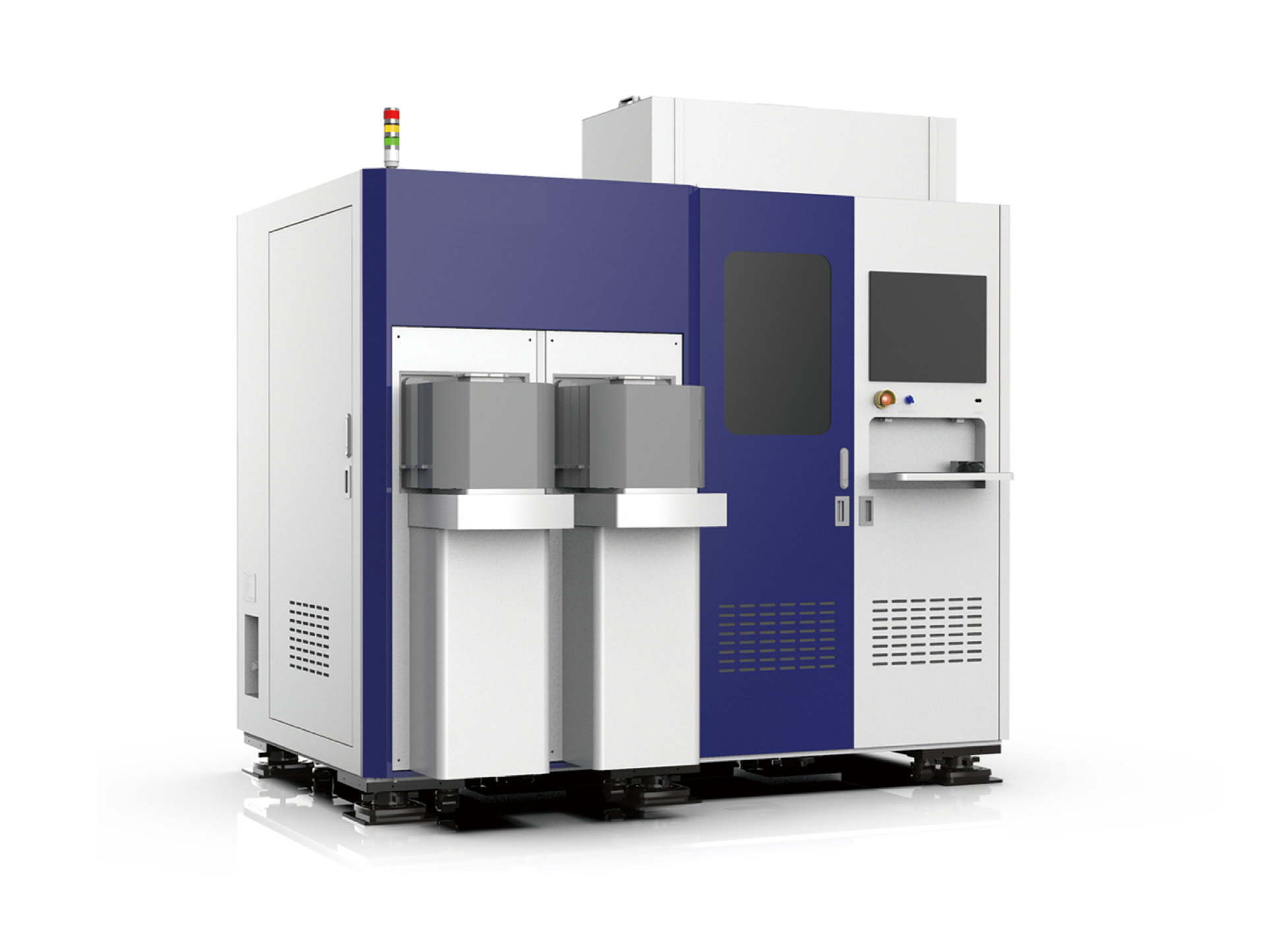

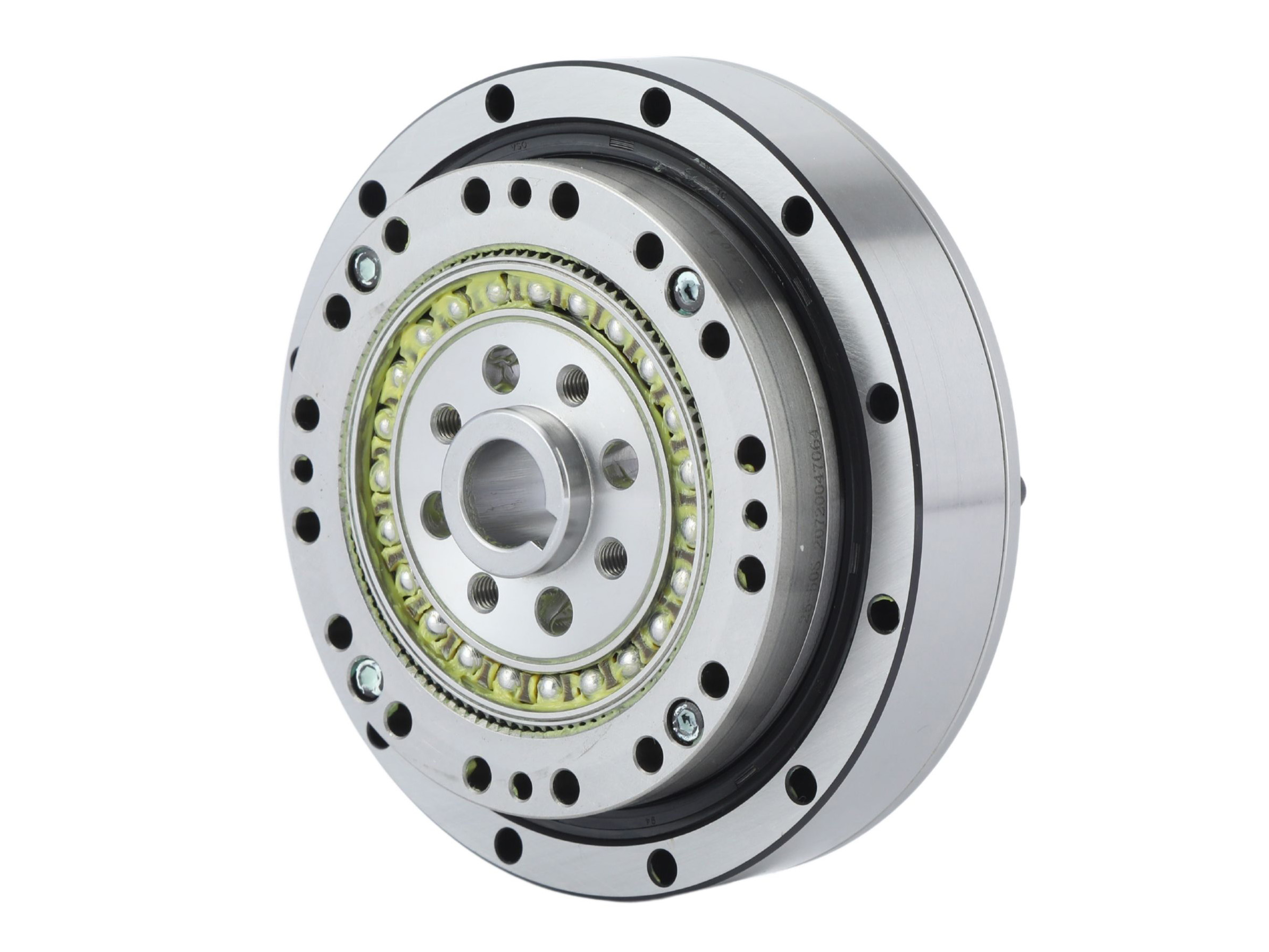

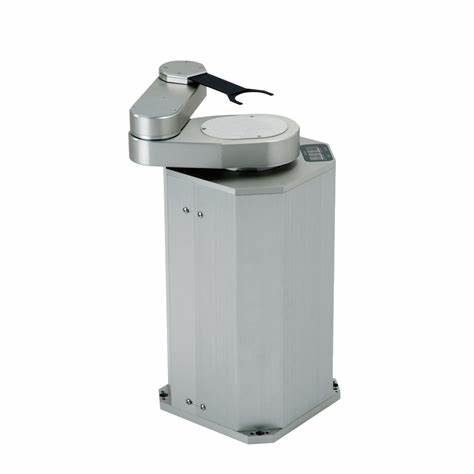

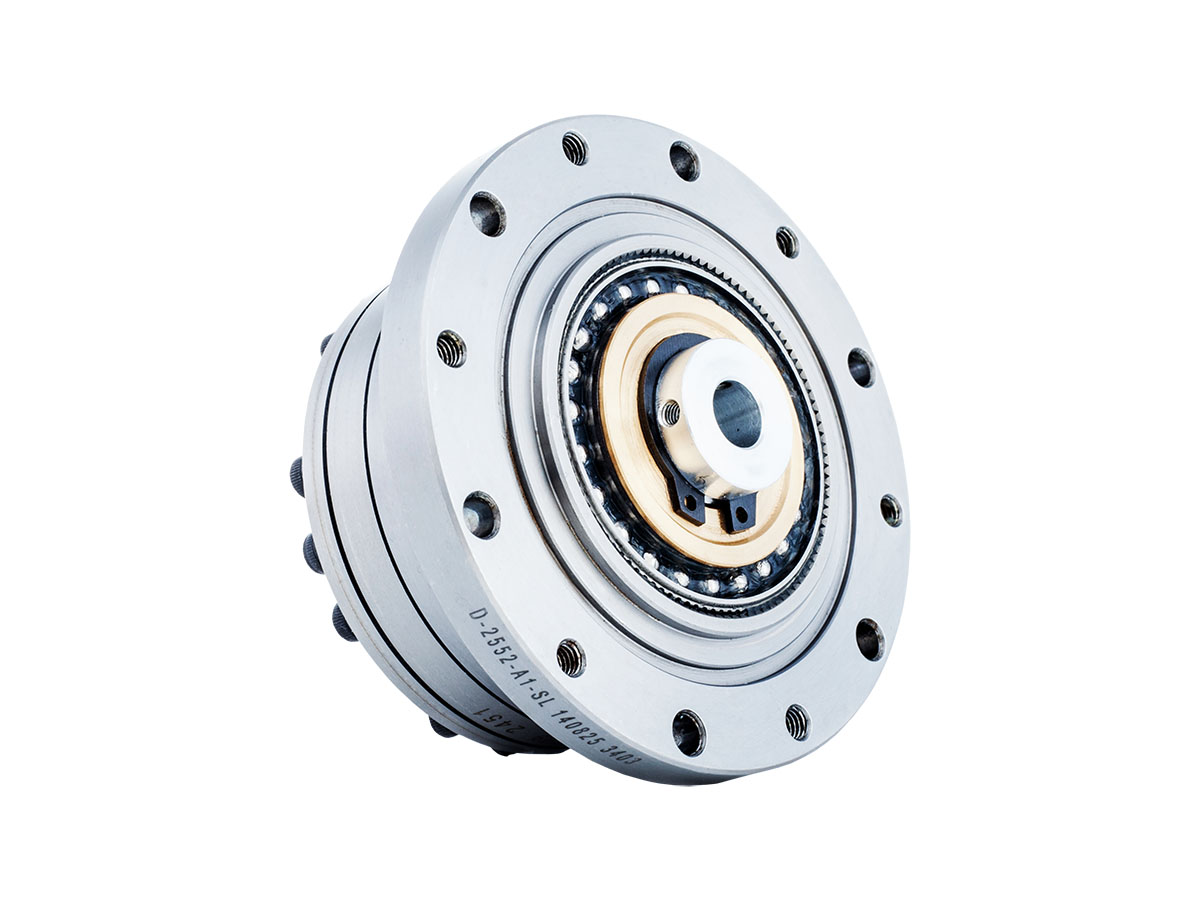

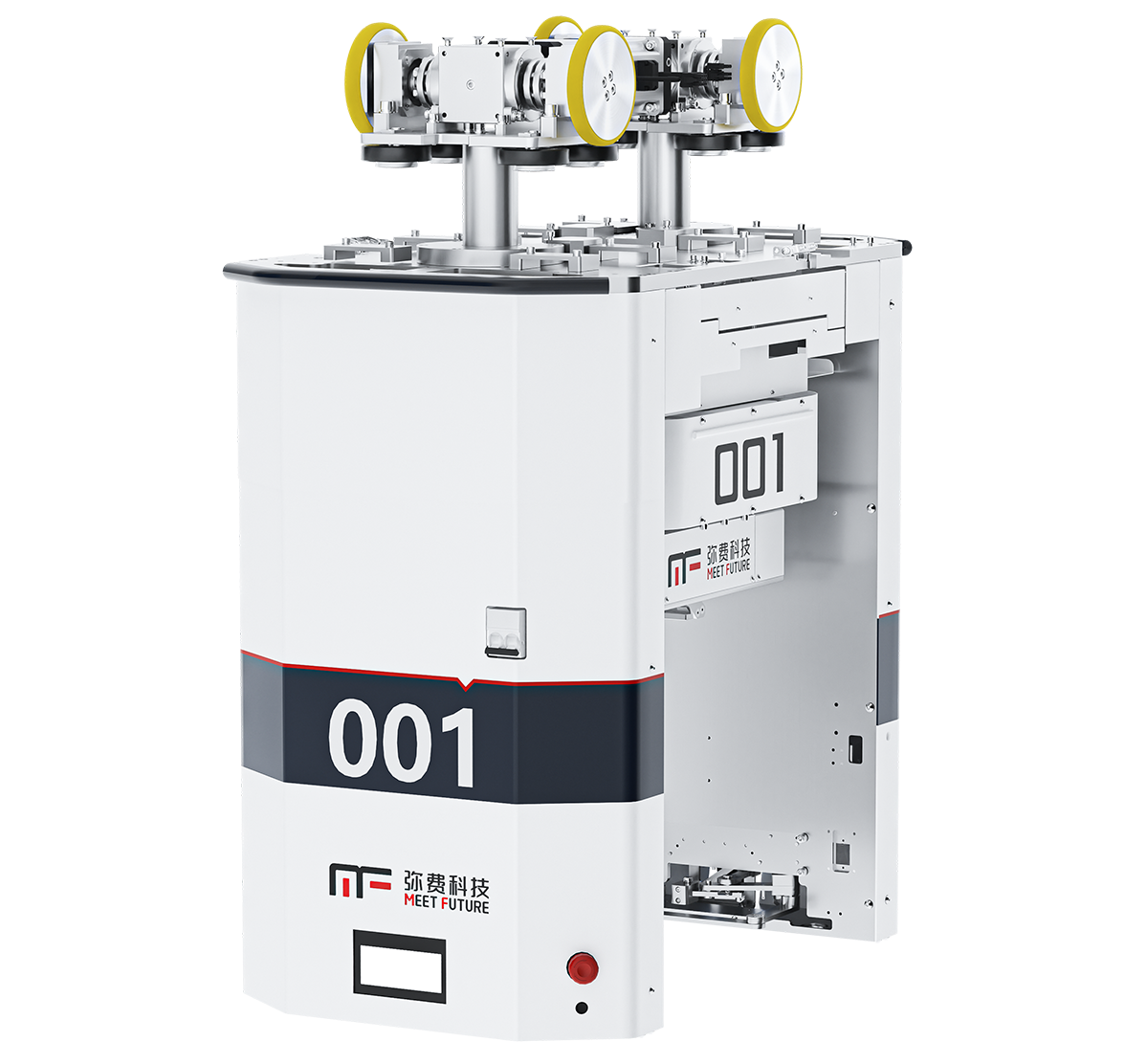

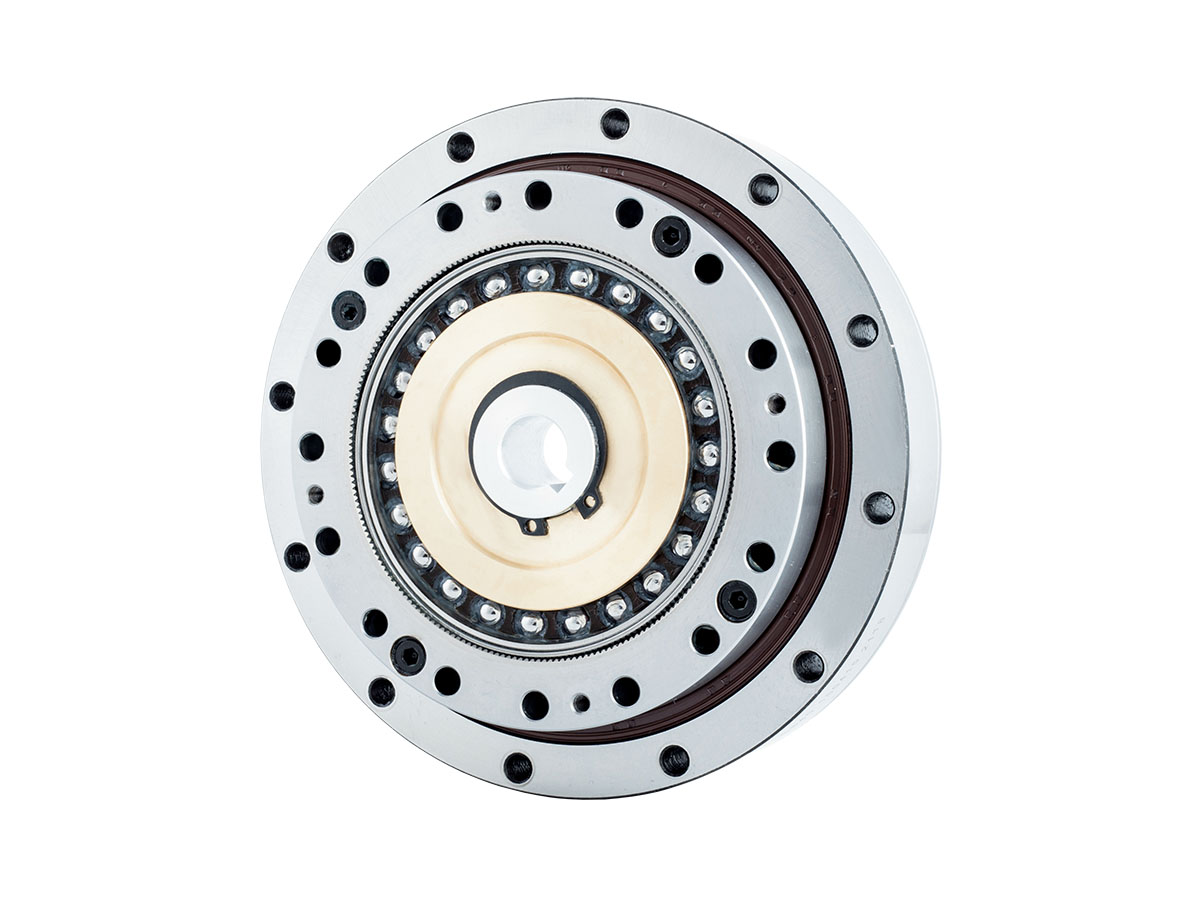

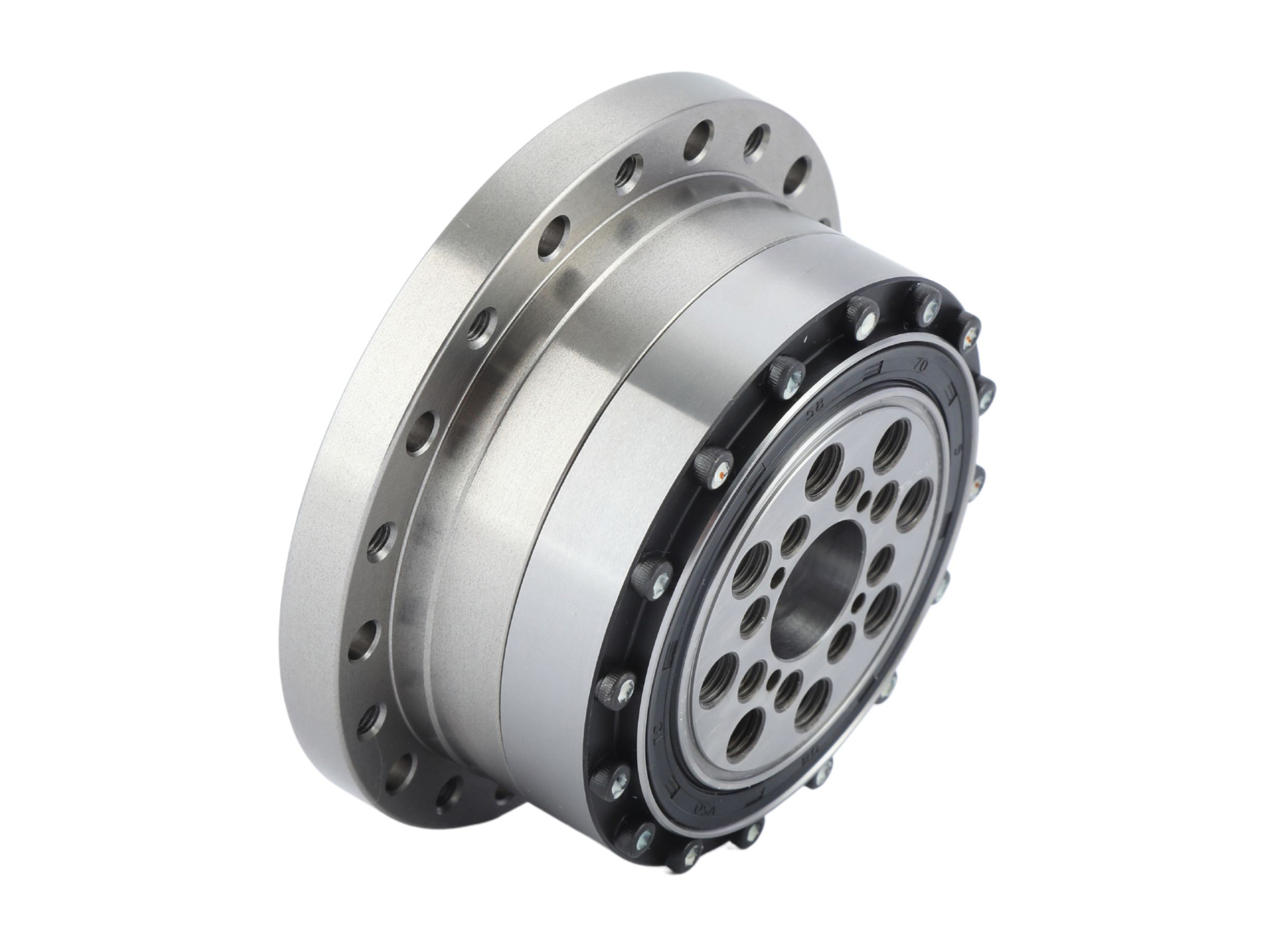

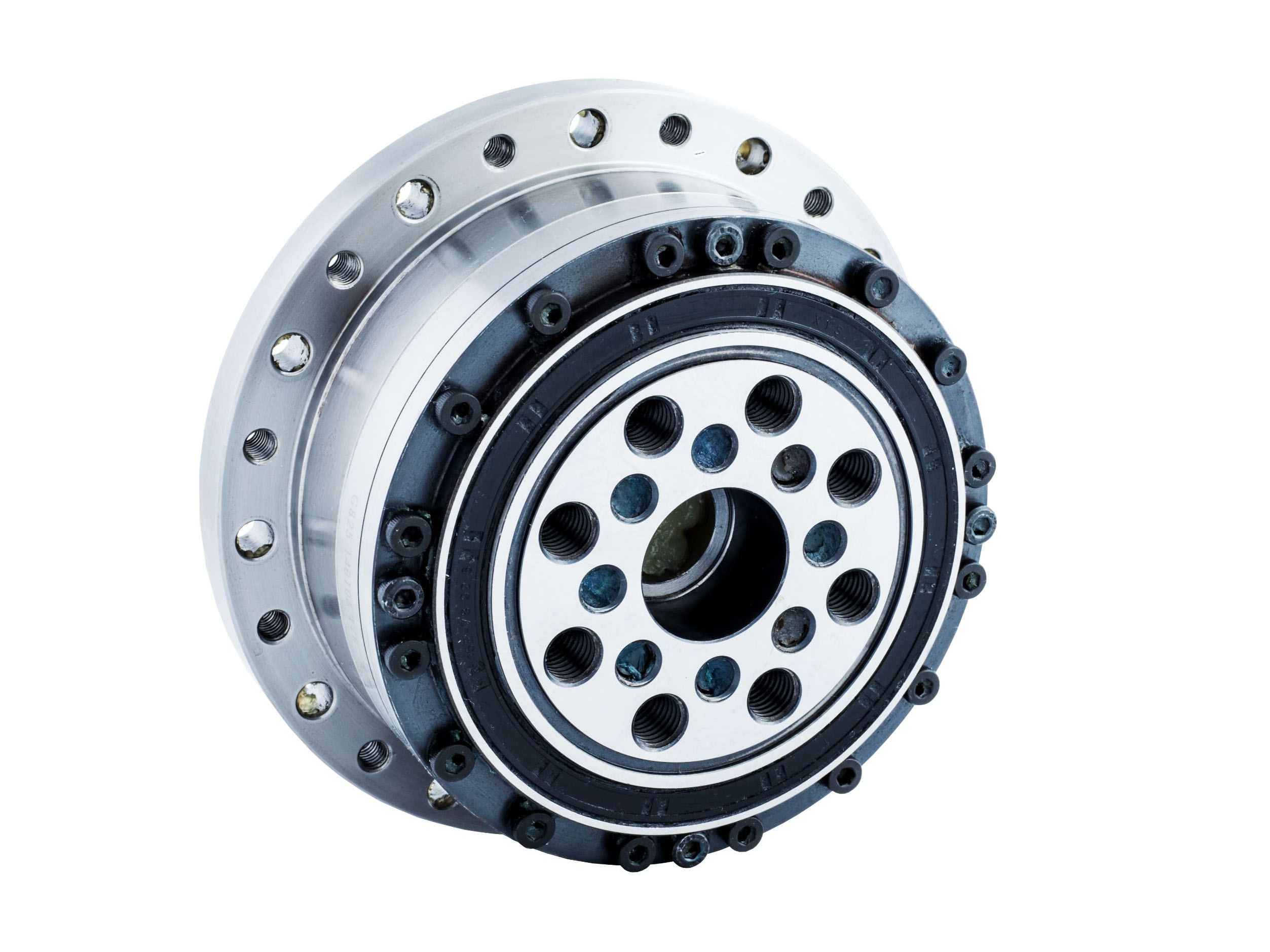

Profesyonel bir harmonik redüktör fabrikası ve harmonik tahrik redüktör fabrikası olarak Honpine, robotlar, endüstriyel otomasyon, yarı iletken ekipmanları, tıbbi cihazlar ve hassas hareket sistemleri için yüksek performanslı harmonik tahrikli dişli redüktörlerin geliştirilmesi ve üretiminde uzmanlaşmıştır.
Satılık standart bir harmonik dişli redüktöre, özel üretim bir harmonik redüksiyon dişlisine veya en uygun harmonik tahrik dişli kutusunu seçmek için mühendislik desteğine ihtiyacınız olsun, deneyimli ekibimiz yardım etmeye hazırdır.
Hassas harmonik dişli kutularımız, harmonik tahrik dişlilerimiz ve robotik ile endüstriyel otomasyon için eksiksiz hareket kontrol çözümlerimiz hakkında daha fazla bilgi edinmek için bugün Honpine ile iletişime geçin.

Evet. HONPINE profesyonel bir harmonik tahrik redüktörü üreticisidir. Fabrika ziyareti planlamak için bizimle iletişime geçebilirsiniz.
Bize ulaşın:
WhatsApp: +86 189 9432 9920
Email: sales@honpine.com

Fiyatlandırma, belirli modele ve gerekli miktara göre bire bir olarak sağlanır.
Bizimle iletişime geçin:
WhatsApp: +86 189 9432 9920
E-posta: sales@honpine.com

Uygulama gereksinimlerinize göre tam modeli ve miktarı doğrulamamız, ardından stok durumunu kontrol etmemiz gerekir.
Bize ulaşın:
WhatsApp: +86 189 9432 9920
Email: sales@honpine.com

Harmonik tahrik redüktörü (harmonik dişli kutusu), yüksek redüksiyon oranları elde etmek için esnek bir spline'ın elastik deformasyonunu kullanan hassas bir aktarım cihazıdır. Bir dalga üreteci, flexspline ve dairesel spline'dan oluşur; robot eklemlerinde ve robotik aktüatörlerde yaygın olarak kullanılır.

Kontrollü elastik deformasyon yoluyla çalışır. Dalga üreteci, esnek dişliyi elips biçimine deforme ederek rijit dişliyle dönüşümlü diş kavraması oluşturur. Sürekli dönüş, yavaş ters yönde çıkış üreterek yüksek redüksiyon oranları sağlar.

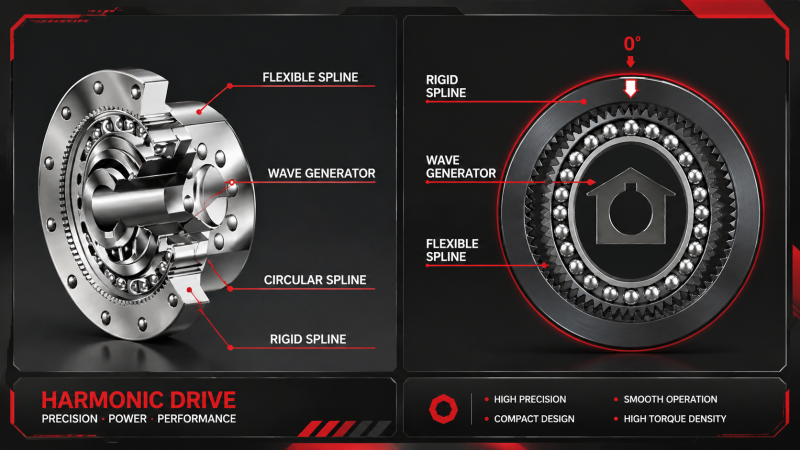

Bir harmonik dişli üç ana bileşenden oluşur: flexspline, circular spline, ve wave generator.
Çalışma prensibi, flexspline'ın elastik deformasyonuna ve dişlilerin yanlış hizalanmış kavrama hareketine dayanır. Wave generator, flexspline'ı eliptik olarak deforme olmaya zorlar ve bunun sonucunda flexspline'ın dış dişleri circular spline'ın iç dişleriyle sıralı olarak kavraşır. Bu sürekli diferansiyel kavrama yüksek bir redüksiyon oranı üretir.

Harmonik tahrik redüktörünün dişli oranı, flexspline (Zf) ile circular spline (Zg) arasındaki diş sayısı farkı (ΔZ), iletim modu (çift dalga veya çok dalgalı), diş eşleştirme kuralları ve yapısal tasarım kısıtlamaları tarafından belirlenir. Bu oranlar rastgele değildir, aksine sektörde yaygın olarak kullanılan olgun mühendislik standartlarına dayanmaktadır.
Çift dalga iletimi (ΔZ = 2)
Bu, yüksek kavrama verimliliği, eşit aşınma ve uzun flexspline hizmet ömrü nedeniyle en yaygın kullanılan konfigürasyondur.
Temel formüller:
Flexspline çıkışı (circular spline sabit):
i = Zf / (Zg − Zf) ≈ Zf / ΔZ
(ΔZ = 2 olduğunda, i ≈ Zf / 2)
Circular spline çıkışı (flexspline sabit):
i = Zg / (Zg − Zf) ≈ Zg / ΔZ
(ΔZ = 2 olduğunda, i ≈ Zg / 2)

Yaygın Diş Sayısı ve Oran Örnekleri
Oran Çıkış Modu Diş Sayısı (Zg / Zf) Hesaplama
30 Flexspline çıkışı 62 / 60 60 ÷ (62 − 60) = 30
50 Flexspline çıkışı 102 / 100 100 ÷ (102 − 100) = 50
100 Flexspline çıkışı 202 / 200 200 ÷ (202 − 200) = 100
101 Circular spline çık

Bir harmonik redüktör seçerken, önce belirli uygulama endüstrisini ve montaj konumunu belirlemeli, ardından aşağıdaki parametreleri tanımlamalısınız:
Gerekli redüksiyon oranı
Giriş ve çıkış hızı
Nominal tork ve tepe torku
Hassasiyet gereksinimleri
Montaj yöntemi
Alan kısıtlamaları
Bu ayrıntıların sağlanması, doğru ve güvenilir seçim yapılmasına yardımcı olur.

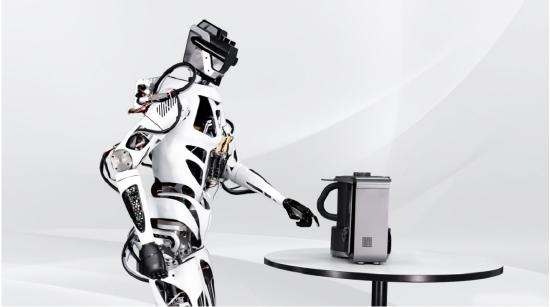

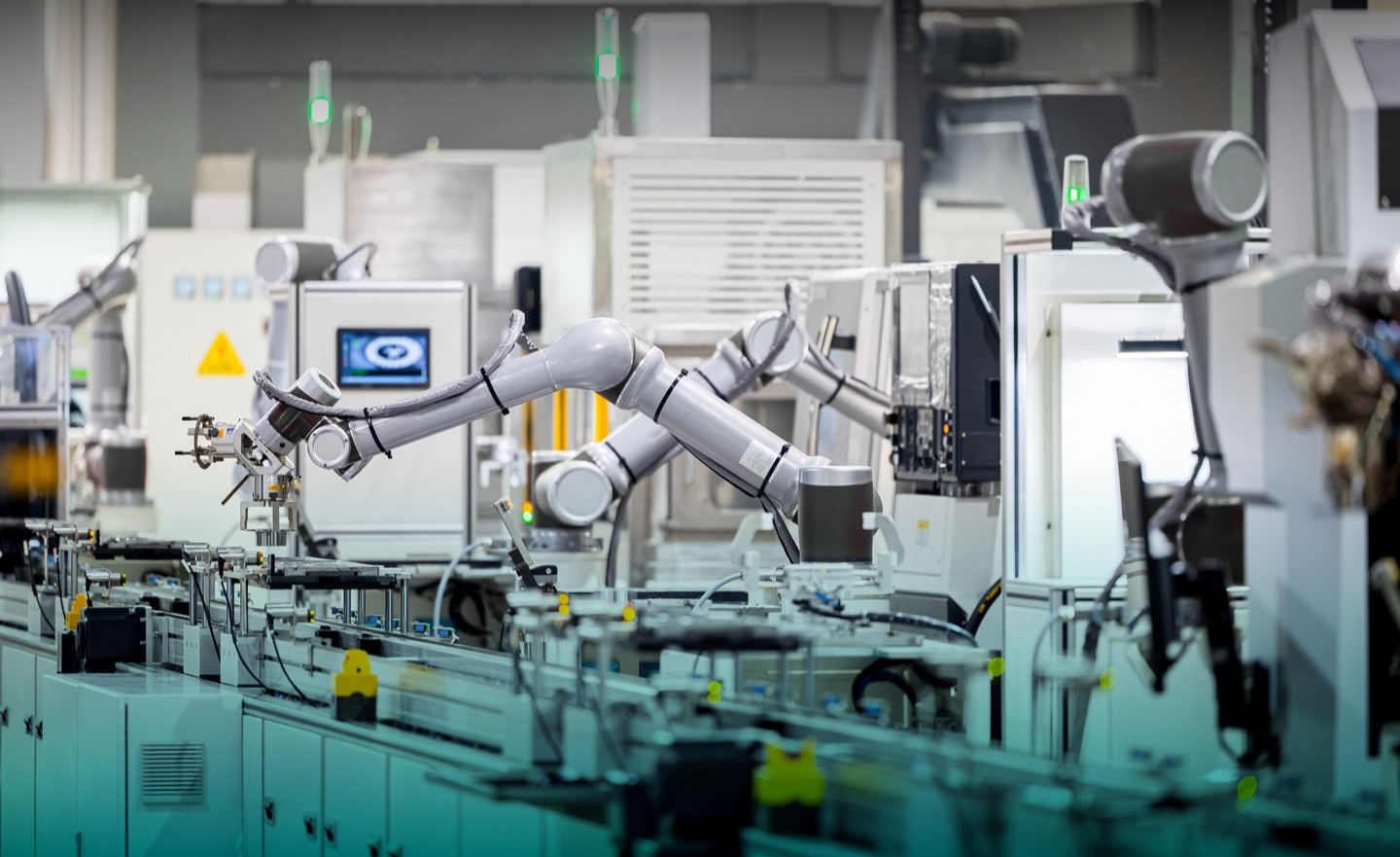

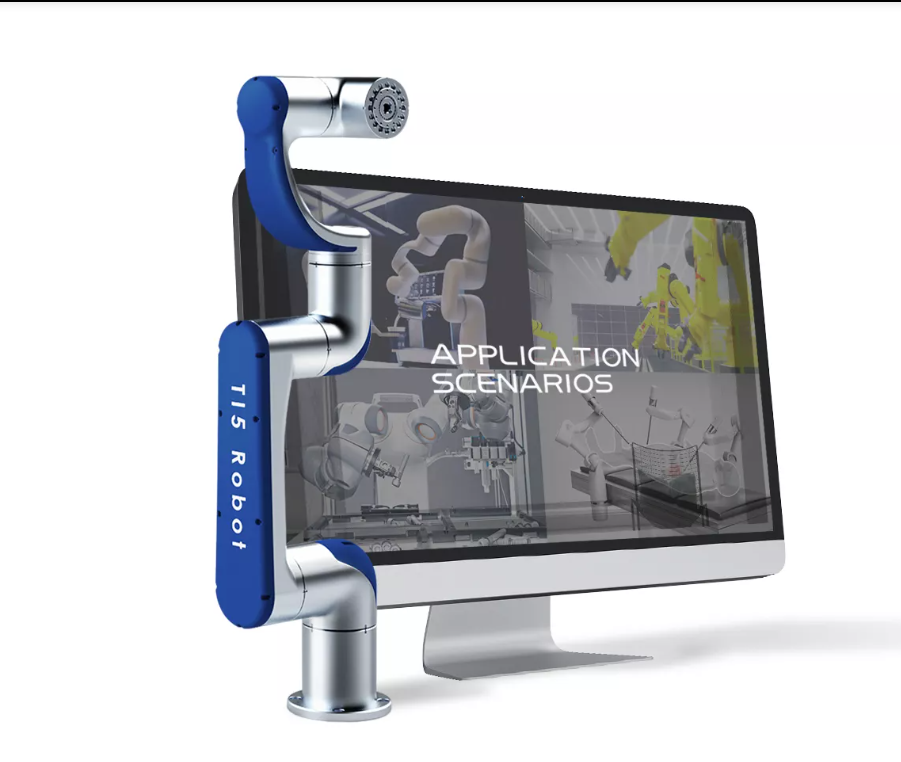

Çünkü yüksek redüksiyon oranı (50–300), neredeyse sıfır boşluk, koaksiyel yapı, hafif tasarım ve yüksek hassasiyet sunarlar, bu da onları kolaboratif robotlar, insansı robotlar ve robotik eklem modülleri için ideal hale getirir.

Yüksek hassasiyet (30 arc-sec'ye kadar), kompakt boyut, yüksek tork yoğunluğu, sorunsuz hareket, düşük gürültü ve güçlü çok dişli kavrama; robot eklem sistemlerinde ve otomasyon ekipmanlarında istikrarlı performans sağlar.

Şok yükler altında Flexspline yorulması, daha yüksek üretim maliyeti, sınırlı düşük oranlı uygulamalar ve kompakt yapı nedeniyle termal kısıtlamalar.

Harmonik: ultra hassasiyet & hafiflik; Planet: dengeli maliyet & dayanıklılık; RV: yüksek rijitlik & ağır yük. Harmonik, üst robot eklemleri ve hassas hareket için en iyisidir.

Nominal tork, redüksiyon oranı, hassasiyet (≤1 ark-dakika veya 30 ark-saniye), kullanım ömrü, geri boşluk, gürültü, ve çevresel dayanım.

Hayır. Yük ataletinin de hesaplanması gerekir.
Birçok mühendis, bir harmonik tahrik redüktörü seçerken yalnızca ekipman ağırlığına odaklanır, ancak asıl zorluk çoğu zaman dinamik atalet olur. Yüksek frekanslı başlat-durdur döngüleri, hızlı ivmelenme ve ters yön hareketi önemli atalet yükleri oluşturur; özellikle konsol yapılarda ve dönen robot eklemlerinde.
Dönme yarıçapı ne kadar büyükse, ataleti büyütme etkisi de o kadar büyük olur. Atalet hesaplarını göz ardı etmek, konumlandırma hatalarına, titreşime, boşluk artışına ve hatta erken eksenel yay yorgunluk arızasına yol açabilir.
Harmonik dişli redüktörler veya strain wave redüktör seçerken, asla yalnızca yük ağırlığına güvenmeyin.

Harmonik tahrik, harmonik dişli kutusu, harmonik redüktör veya gerinim dalgası dişli kutusu olarak da bilinir. Bu farklı adlar, benzersiz çalışma prensibinden ve teknolojinin ilk icat edildiği zamanki özgün adlandırmasından kaynaklanır.
Basitçe söylemek gerekirse, “gerinim dalgası” fiziksel prensibi tanımlar, “harmonik tahrik” ise daha yaygın olarak bilinen ticari addır.
“Gerinim Dalgası” Teriminin Kökeni
Bir harmonik tahrikin çekirdeğinde, flexspline adı verilen ince cidarlı elastik bir bileşen bulunur. Çalışma sırasında, wave generator olarak bilinen eliptik bir bileşen tarafından deforme edilir.
Bu deformasyon, malzemenin gerilim altındaki elastik deformasyonunu ifade eden periyodik bir “gerinim” oluşturur. Bu deformasyon, gücün iletildiği temel mekanizmadır.
Wave generator döndükçe, deformasyon bölgesi flexspline boyunca pürüzsüz, dalga benzeri bir hareketle—suyun üzerinde hareket eden dalgalanmalara benzer şekilde—sürekli yayılır, böylece dişli kavramasını tahrik eder ve hareket üretir.
Terimin Kökeni

Her zaman hem nominal torku hem de tepe torku değerlendirin.
Nominal tork, bir harmonik redüksiyon dişlisinin normal çalışma koşullarında sürekli olarak çalışıp çalışamayacağını belirlerken, tepe torku hızlanma, acil duruşlar ve darbe yüklerine dayanma kabiliyetini belirler.
Yüksek ataletli robot eklemleri veya otomasyon ekipmanları için genellikle 2.0 veya daha yüksek bir güvenlik katsayısı önerilir.
Tepe torkun yalnızca kısa süreli aşırı yükler için olduğunu unutmayın. Bir harmonik dişli kutusunu sürekli olarak tepe torkta çalıştırmak, kullanım ömrünü önemli ölçüde azaltacaktır.
