Doğrudan Tahrikli Tork Motoru

Doğrudan Tahrikli Tork Motoru

HONPINE, doğrudan tahrikli tork motorlarının Ar-Ge ve üretiminde uzmanlaşmış olup, doğrudan tahrikli motor ürün hatlarının geliştirilmesi, üretimi ve yönetimine adanmış 5.000 metrekarelik bir tesis kurmuştur. Tesis, dinamometreler, tam otomatik sarım makineleri, CNC işleme merkezleri, lazer interferometreler, otomatik kalıplama makineleri ve tuz püskürtme test odaları da dahil olmak üzere kapsamlı bir dizi gelişmiş makineyle donatılmıştır. Ayrıca şirket, Singapur, Suzhou ve Shenzhen'de satış ve satış sonrası servis merkezleri kurmuştur. Yarı iletken ekipman üretiminin yerelleştirilmesini desteklemek amacıyla şirket, 2024 yılında hassas montaj temiz odası ve bir Ar-Ge laboratuvarı devreye almıştır. HONPINE, ISO9001 ve CE gibi kalite sertifikalarını başarıyla elde etmiş olup, bağımsız olarak geliştirdiği ürünler hem buluş hem de faydalı model olarak onlarca patente layık görülmüştür.

Doğrudan Tahrikli DD Tork Motoru

DD motor (Doğrudan Tahrikli Motor), doğrudan tahrikli motor, tork motoru veya göbek motoru olarak da adlandırılır. Torku doğrudan yüke ileten, ara mekanik iletim mekanizmalarına (dişliler, kayışlar vb.) olan ihtiyacı ortadan kaldıran özel bir motor türüdür. Bu tasarım, mekanik kayıpları en aza indirirken hem verimliliği hem de hassasiyeti artırmaya hizmet eder.

Tork motoru, müşterinin yüküne doğrudan bağlanarak, redüktör veya dişli kutusu gibi ara bağlantı mekanizmalarına olan ihtiyacı ortadan kaldırır ve bu da son derece kompakt bir genel montaj sağlar. Kararlı ve güvenilir çalışma özelliğinin yanı sıra düşük gürültü seviyelerine sahiptir. Ayrıca, motor yüksek çözünürlüklü bir döner kodlayıcı ile donatılmıştır, bu da genel ürün yapısını daha da kompakt hale getirirken üstün hassasiyet sağlar.

Doğrusal Direkt tahrikli motor

Endüstriyel otomasyon ve akıllı üretimdeki hızlı gelişmelerle birlikte, ürün kalitesini ve üretim verimliliğini artırmak için hassas ölçüm teknolojisi vazgeçilmez hale gelmiştir. Koordinat ölçüm makineleri (CMM'ler), optik muayene sistemleri ve yüzey profilometreleri de dahil olmak üzere gelişmiş ölçüm ekipmanları, yarı iletken üretimi, otomotiv üretimi, havacılık ve hassas işleme gibi sektörlerde yaygın olarak kullanılmaktadır. Bu uygulamalar, daha yüksek doğruluk, tekrarlanabilirlik, dinamik tepki ve uzun vadeli kararlılığa sahip hareket sistemleri gerektirmektedir.

Kritik bir hareket bileşeni olarak, doğrusal motor modülleri, sıfır boşluk, yüksek hızlı tepki, mikron seviyesinde konumlandırma doğruluğu, düşük titreşim ve uzun hareket mesafelerinde istikrarlı çalışma gibi doğrudan tahrik teknolojisi sayesinde önemli avantajlar sağlar. Bilyalı vidalar ve kayışlar gibi geleneksel iletim yöntemleriyle karşılaştırıldığında, doğrusal motor modülleri mekanik aşınmayı ve iletim hatalarını ortadan kaldırarak gelişmiş ölçüm uygulamaları için daha yüksek hassasiyet ve verimlilik sunar. Günümüzde, yeni nesil hassas muayene ve ölçüm ekipmanları için önemli bir çözüm haline gelmişlerdir.

Doğrudan Tahrikli Motorun Uygulamaları

Düşük hız, yüksek tork ve hızlı tepki özelliklerine sahip doğrudan tahrikli motorlar; yarı iletken ve elektronik üretim ekipmanlarında, hassas takım tezgahlarında ve işleme uygulamalarında, endüstriyel otomasyon ve robotikte, tıbbi ekipmanlarda ve yeni enerji ekipmanlarında yaygın olarak kullanılır. Daha fazla çözüm ve ürün bilgisi için lütfen HONPINE ile iletişime geçin.

‹

  • Kalıp bağlama makineleri için doğrudan tahrikli motor

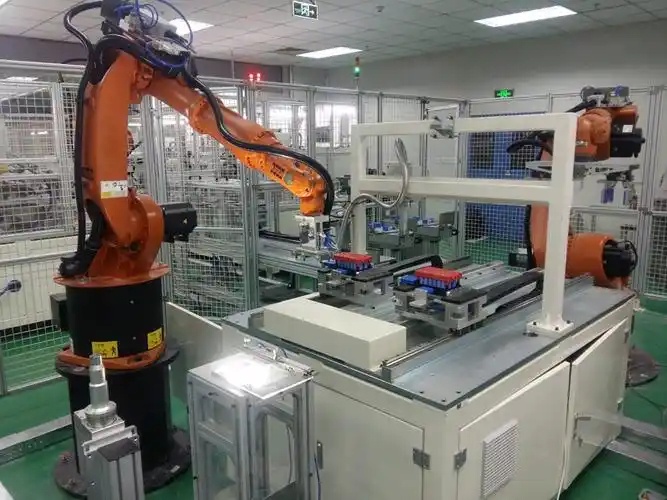

  • Paketleme makinesi için doğrudan tahrikli motor

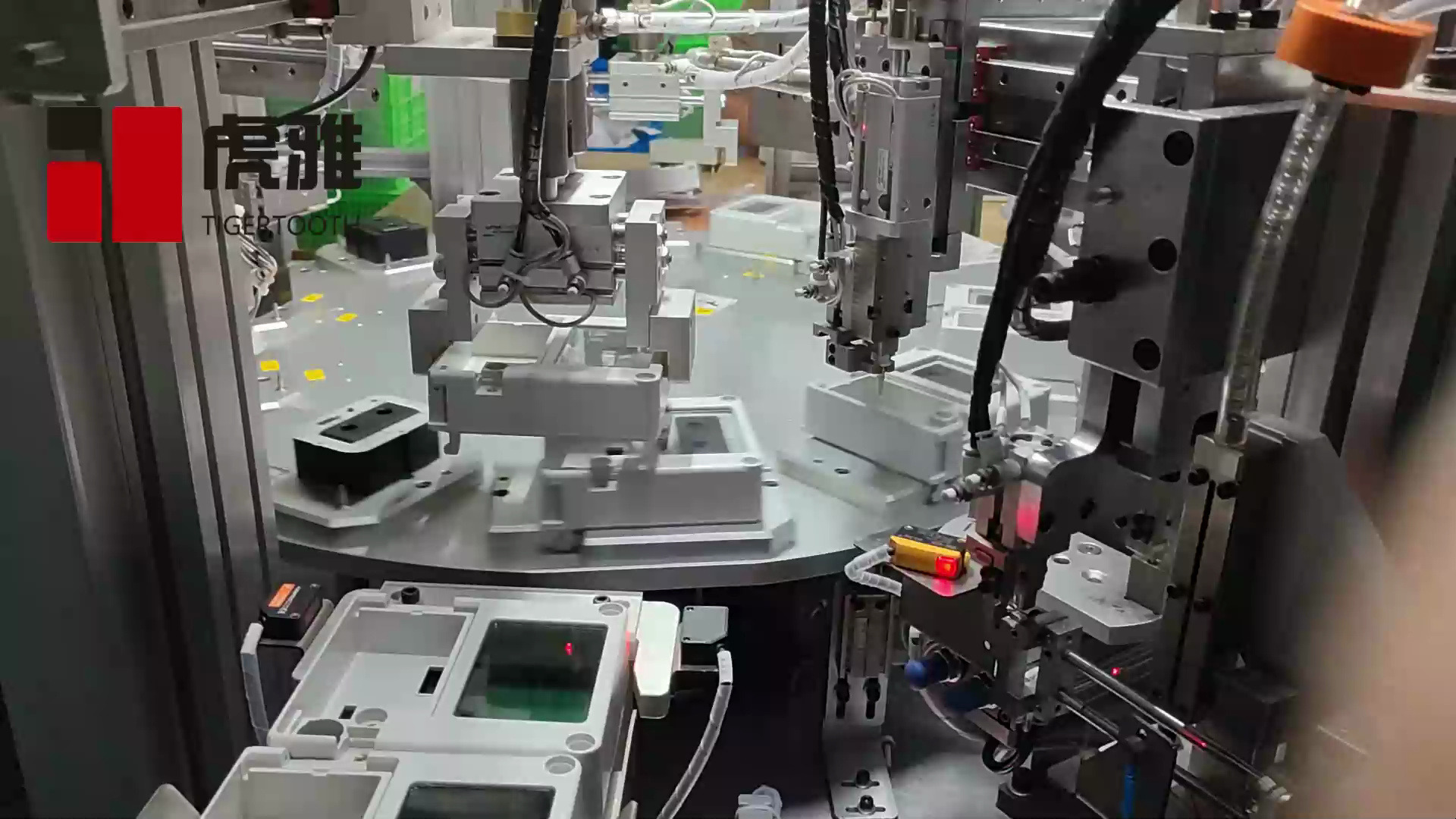

  • Çok istasyonlu montaj makineleri için doğrudan tahrikli motor

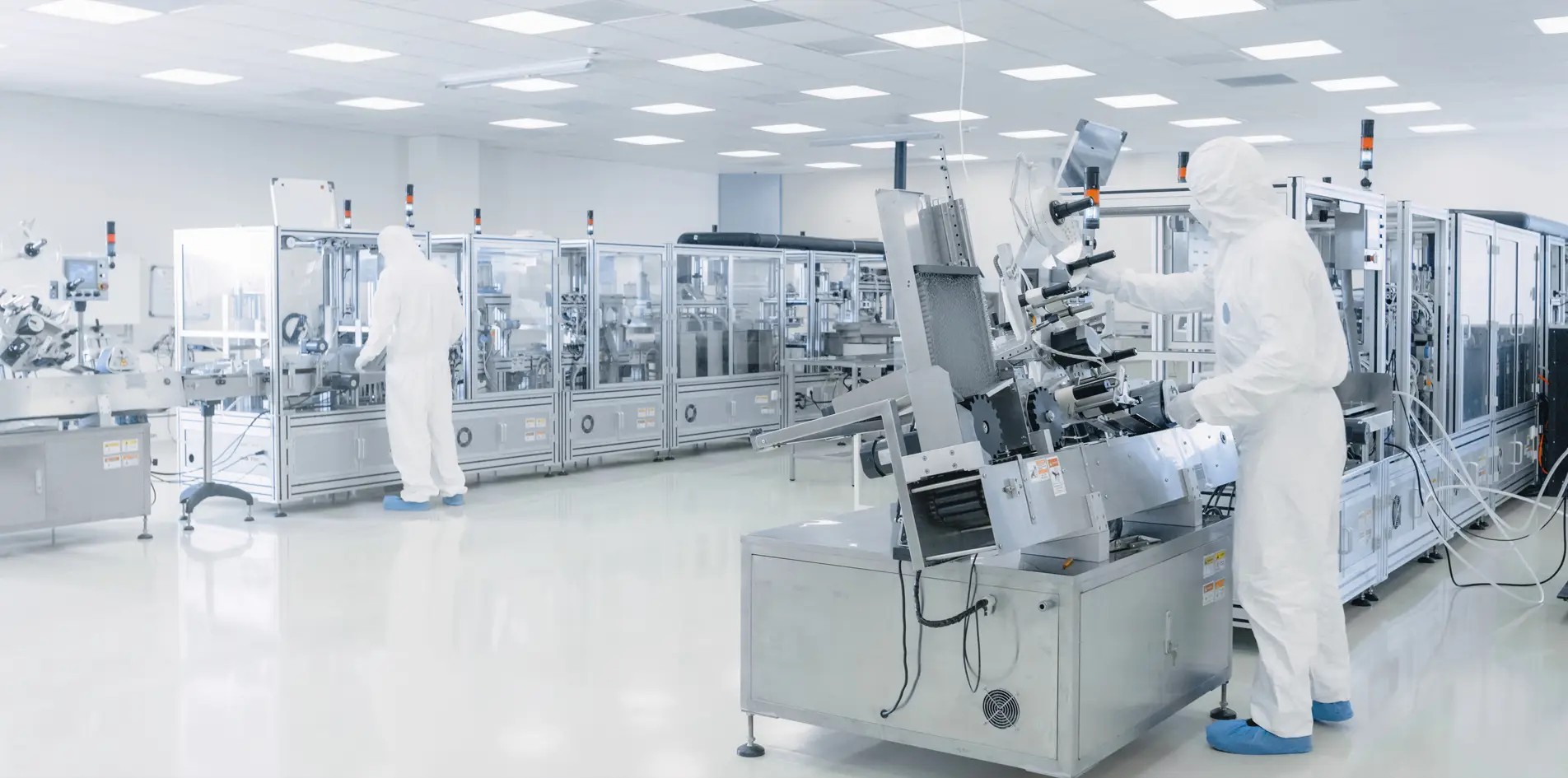

  • Tıbbi üretim hattı için doğrudan tahrikli motor

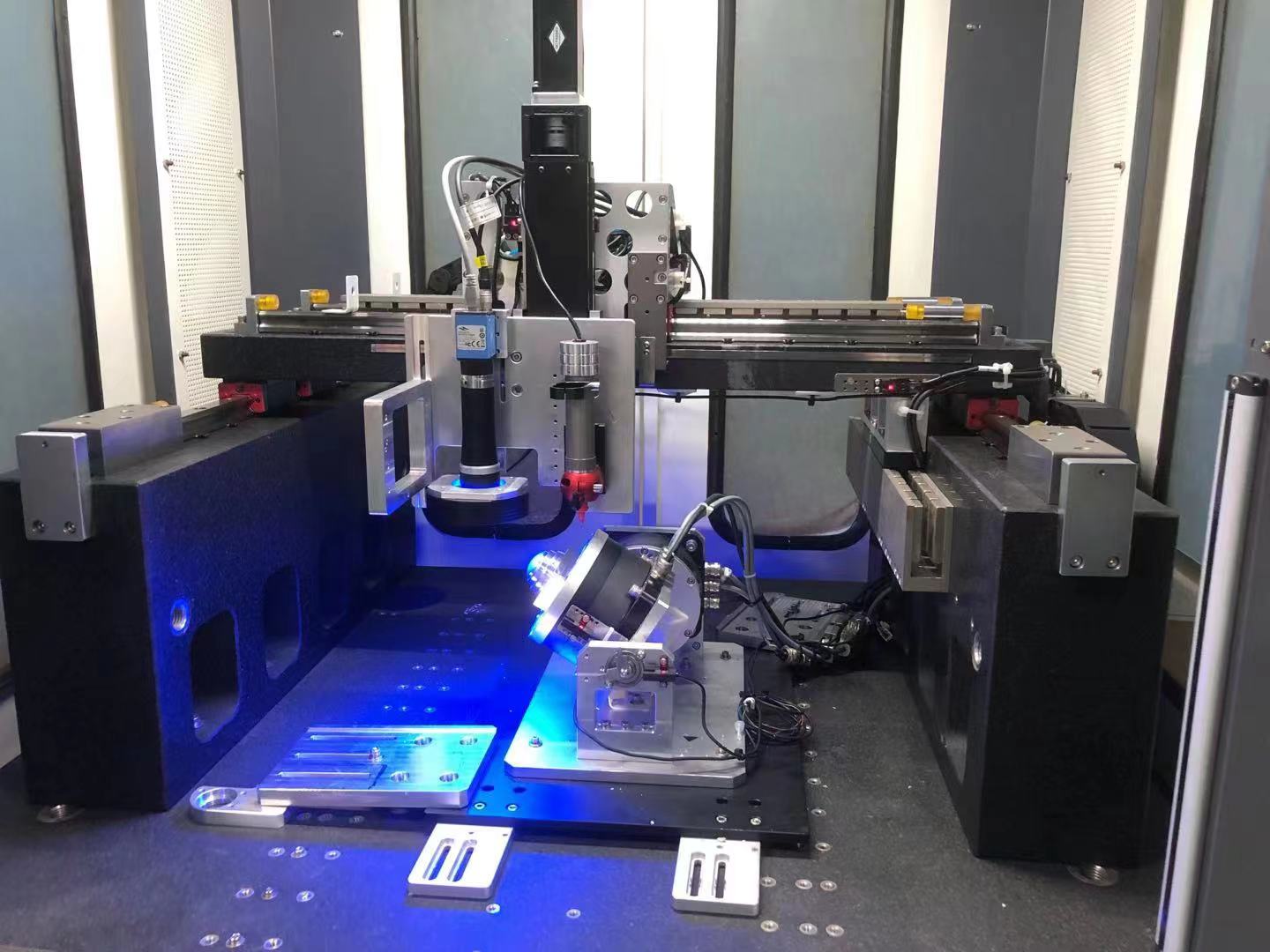

  • Yüksek hassasiyetli 5 eksenli CNC platformu için DD motoru

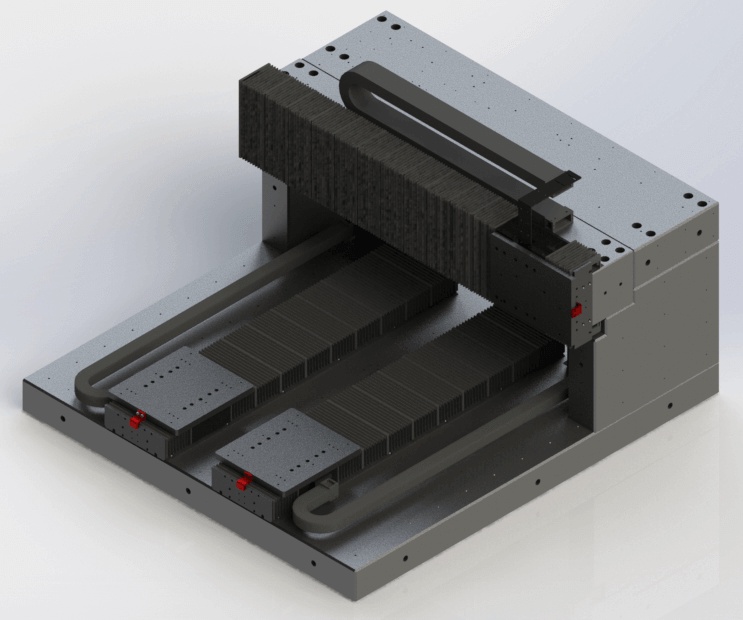

  • Gantry çift Y eksenli sistem için doğrudan tahrikli motor

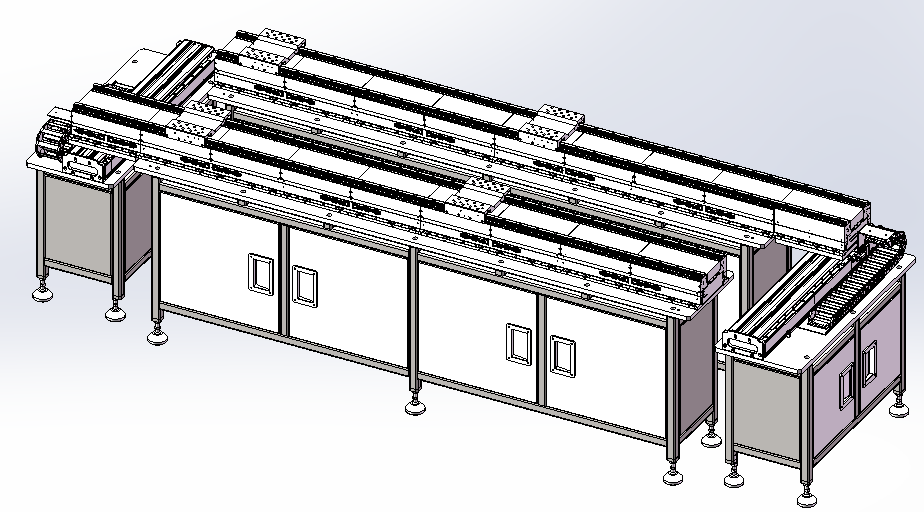

  • Yüksek hızlı döner indeksleme tablası için doğrudan tahrikli motor

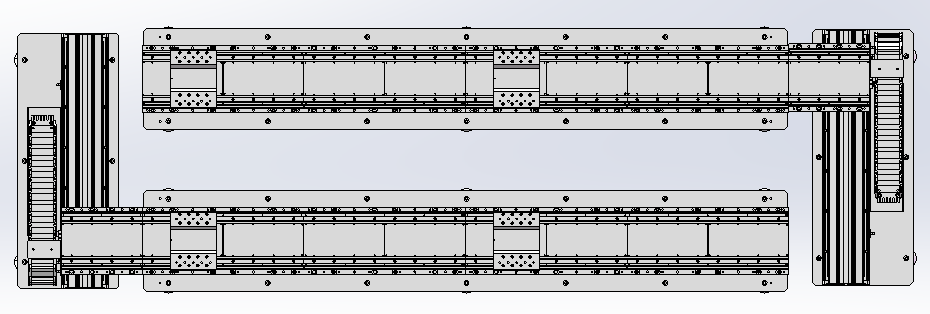

  • Endüstriyel otomasyon için doğrudan tahrikli döner tabla

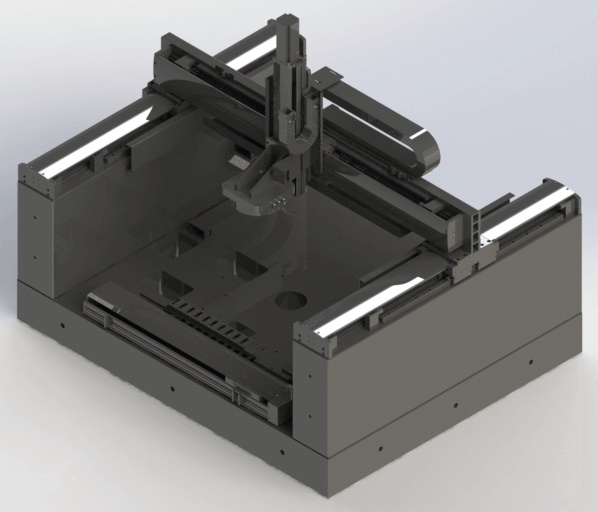

  • Endüstriyel CNC makinesi için çift tahrikli DD motor kurulumu

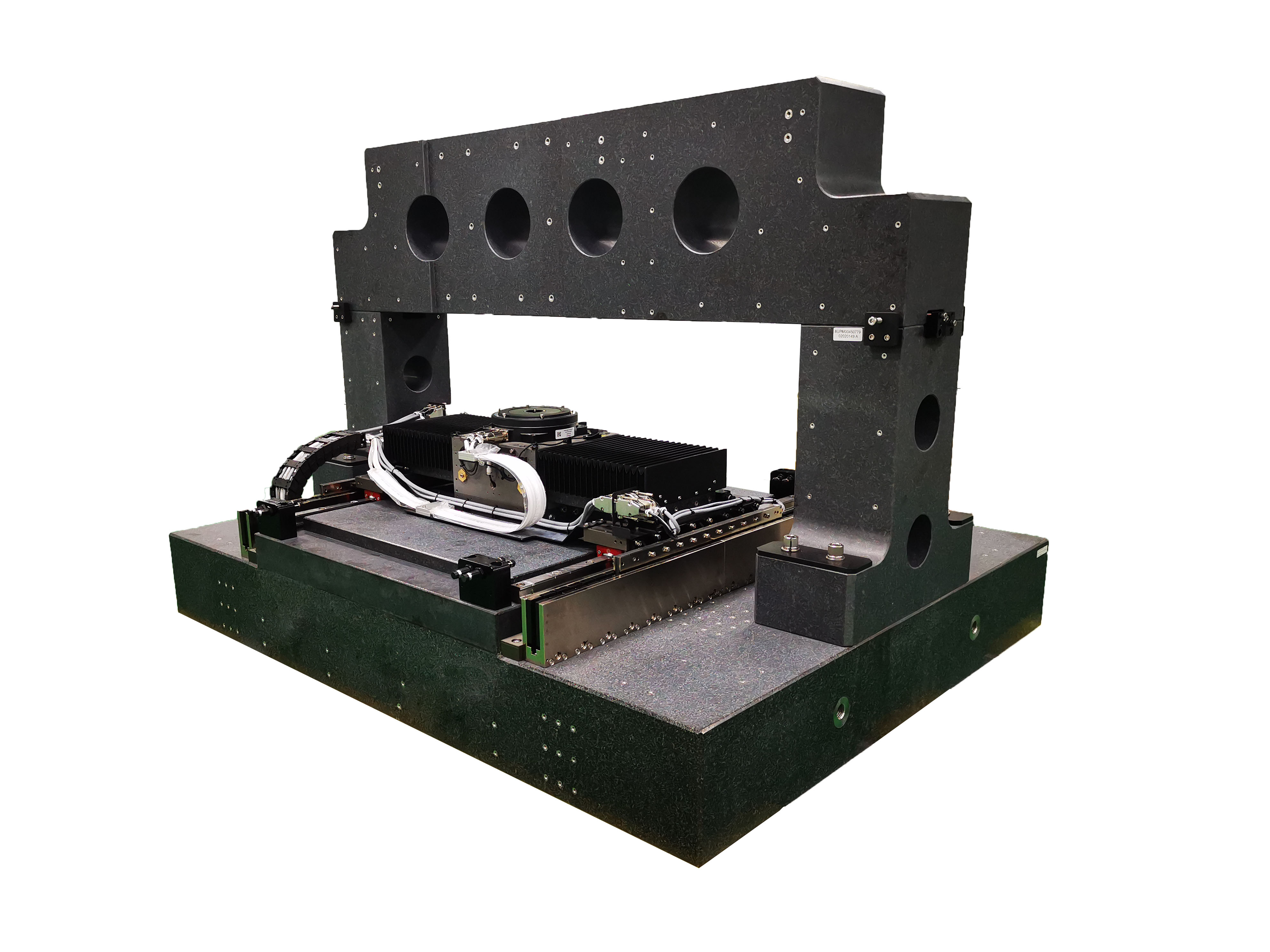

  • Çok eksenli CNC makineleri için yüksek rijitlikli doğrudan tahrikli motor

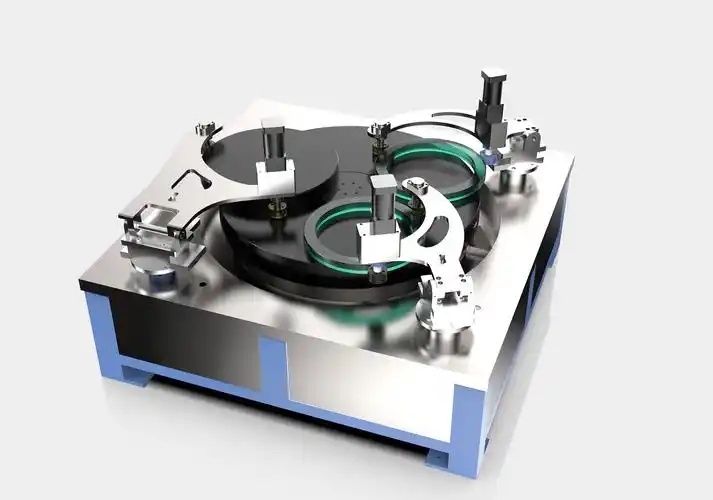

  • Hassas optik ekipmanlar için doğrudan tahrikli motor

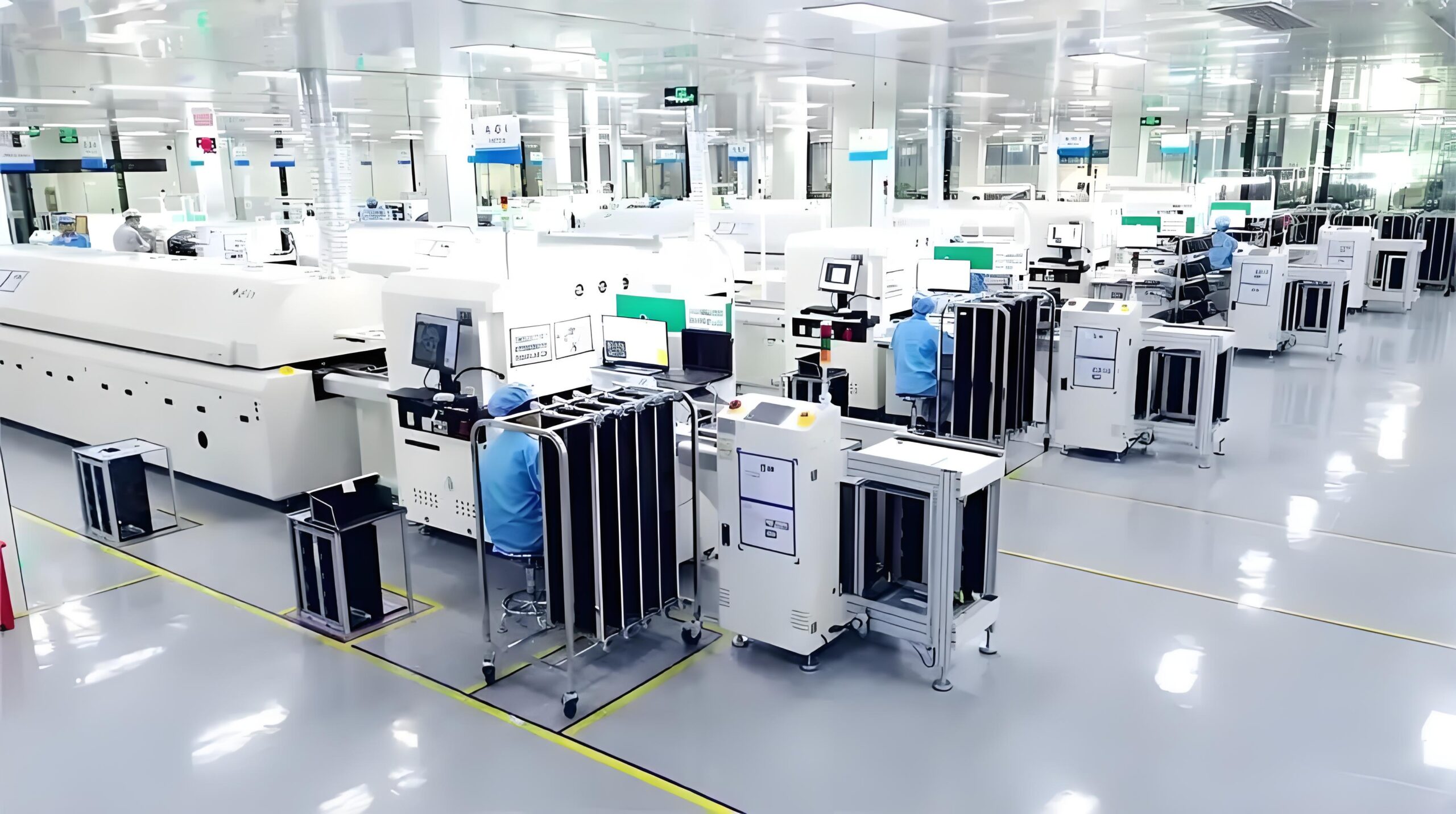

  • Endüstriyel otomasyon için doğrudan tahrikli motor

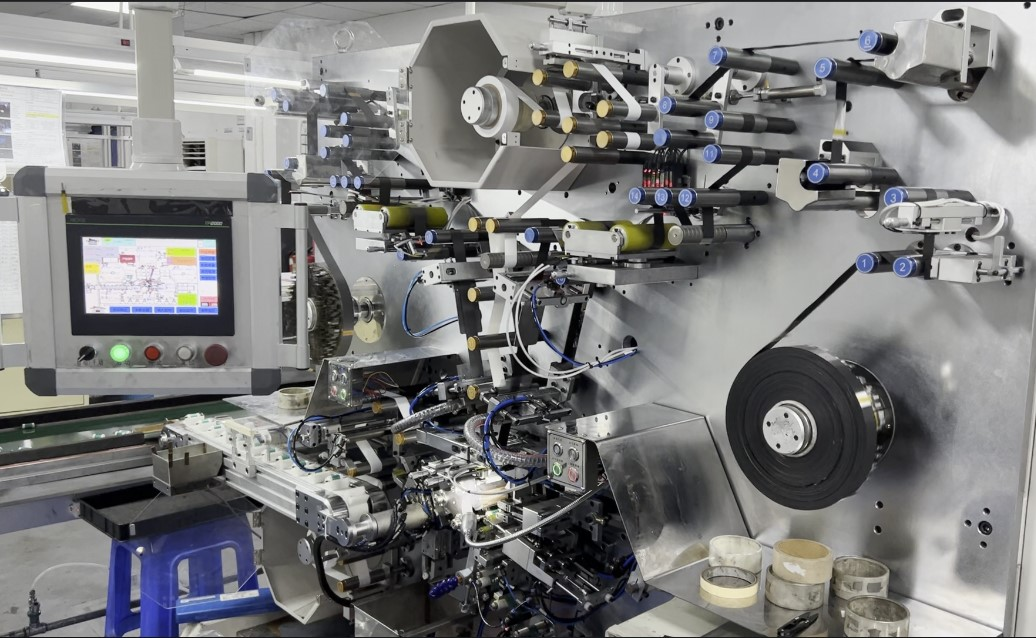

  • Pil sarım makineleri için doğrudan tahrikli motor

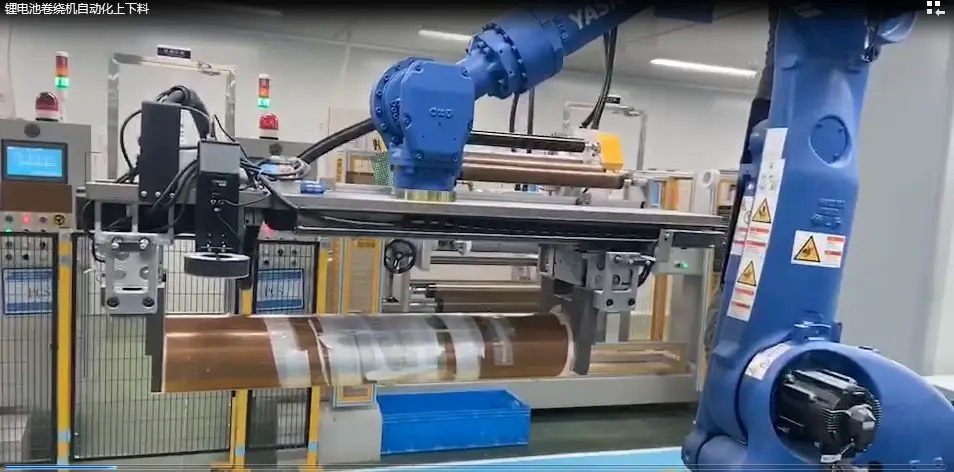

  • Pil kaplama makineleri için doğrudan tahrikli motor

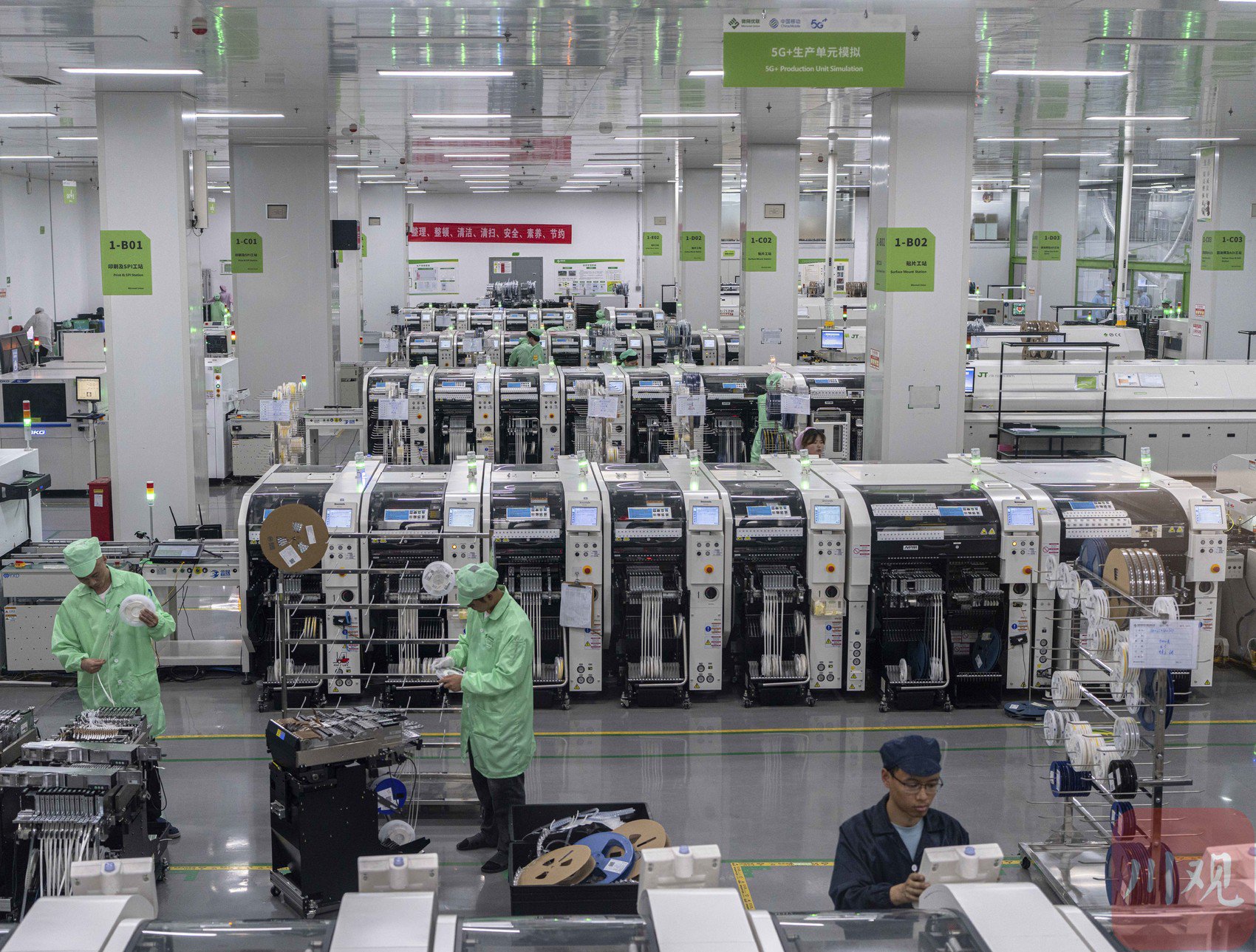

  • Otomasyon üretim hattı için doğrudan tahrikli motor

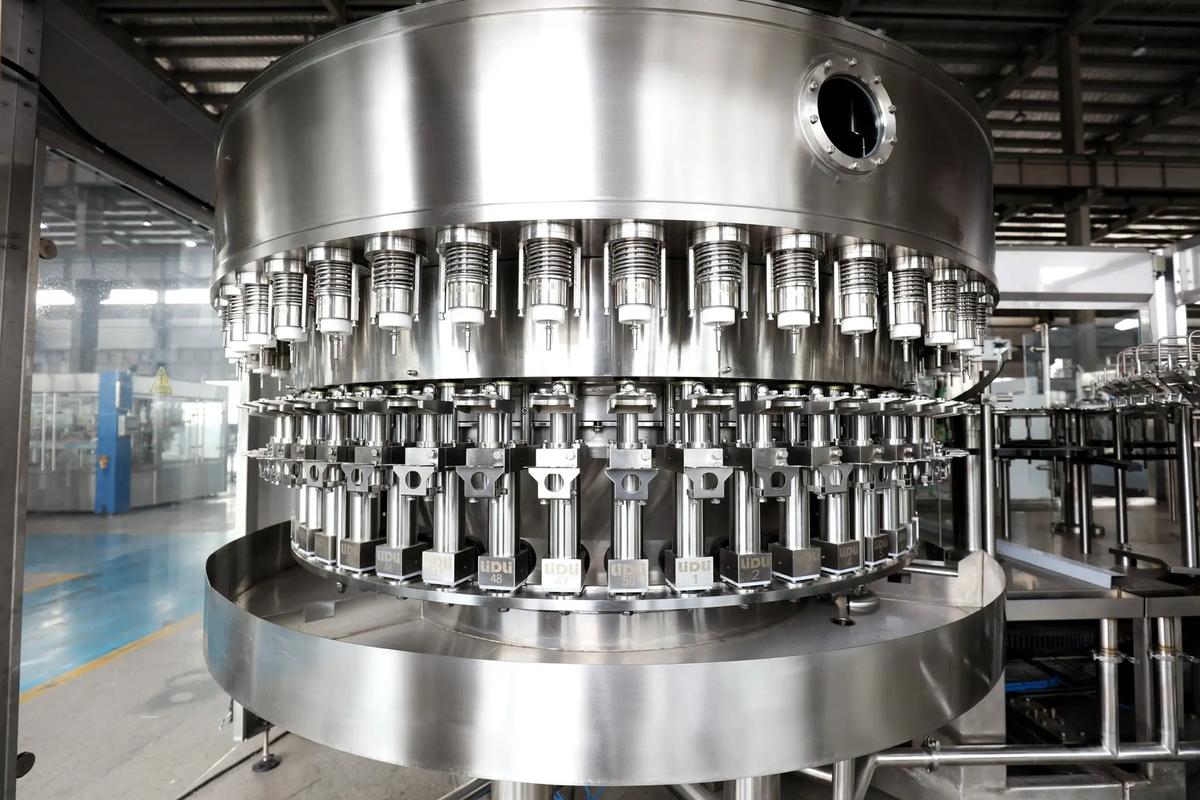

  • Tam otomatik dolum makinesi için doğrudan tahrikli motor

›

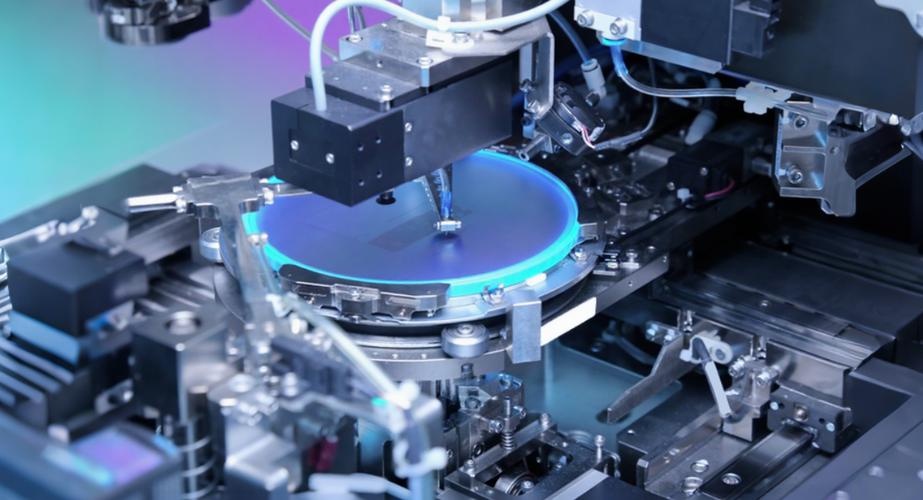

Kalıp bağlama makineleri için doğrudan tahrikli motor

Doğrudan Tahrikli DD Motorun Avantajları

Direkt tahrikli motorlar, motoru dişli kutusu olmadan doğrudan yüke bağlayarak sıfır boşluk, hızlı tepki, yüksek rijitlik, yüksek konumlandırma doğruluğu ve düşük bakım gereksinimi sağlar. Harmonik döner aktüatörlerle karşılaştırıldığında, direkt tahrikli motorlar dişli aşınmasını ve doğruluk kaybını ortadan kaldırarak yarı iletken ekipmanları, robotik, otomasyon sistemleri ve hassas üretim uygulamaları için ideal yüksek performanslı hareket çözümü sunar.

Üstün Dinamik Performans

5G'ye kadar ivmelenme ve 1200 çevrim/min değerine ulaşarak yüksek hızlı otomatik proseslerde maksimum üretim kapasitesi sağlar.



Aşınmasız Güvenilirlik

"Sıfır aktarım zinciri" tasarımı mekanik sürtünmeyi ortadan kaldırarak 365 gün bakım gerektirmeyen çalışma garantisi sunar.

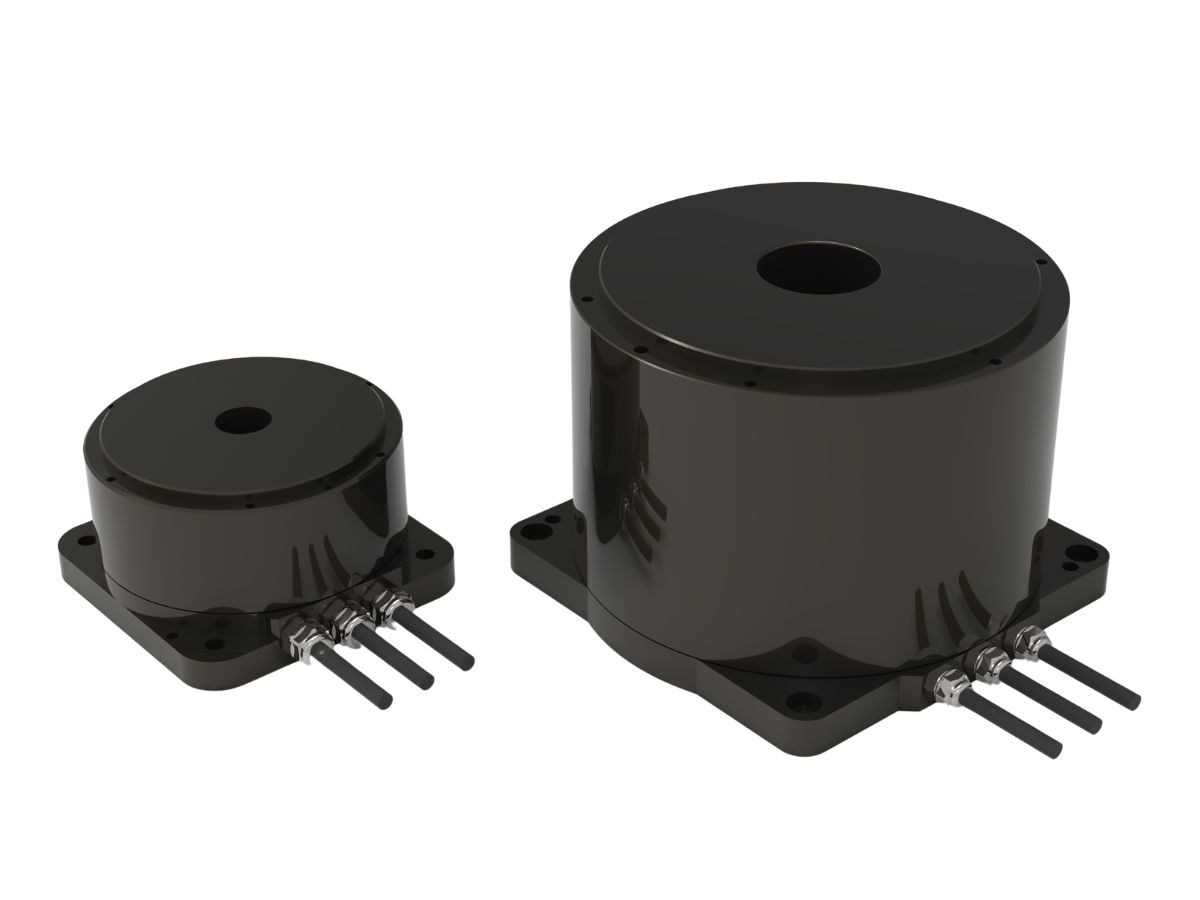

doğrudan tahrikli döner motor

Mikron Seviyesinde Hassasiyet

Gerçek sıfır boşluk, tam kapalı çevrim kontrolü ve ultra hassas konumlandırma için ± 1 yay-saniyesi tekrarlanabilirlik sunar.

Kompakt ve Basitleştirilmiş Entegrasyon

Doğrudan tahrik mimarisi, karmaşık mekanik bileşenleri ortadan kaldırarak sistemin kapladığı alanı önemli ölçüde azaltır ve montajı basitleştirir.

Doğrudan Tahrikli Motor-SSS

Honpine Direkt Tahrikli Motorlar hakkında sorularınız mı var? Daha fazla ürün detayı, teknik özellikler ve özelleştirilmiş çözümler için ekibimizle iletişime geçin.

C：

Konumlandırma doğruluğu, enkoder çözünürlüğüne ve uygulama gereksinimlerine bağlıdır. Her HONPINE Doğrudan Tahrikli Motor, açısal doğruluğu, konumlandırma doğruluğunu, tekrarlanabilirliği ve çift yönlü konumlandırma hatasını doğrulamak amacıyla tam 0°–360° dönüş boyunca lazer interferometresi testinden geçirilir. Yayınlanan tüm teknik özellikler, gerçek laboratuvar ölçümlerine dayanmaktadır.

C：

Evet. HONPINE; montaj ölçüleri, içi boş mil çapları, enkoder türleri, tutma frenleri, soğutma yöntemleri, koruma sınıfları ve elektriksel arayüzler için özelleştirilmiş çözümler sunar. Mühendislik ekibimiz, belirli makine tasarımları ve çalışma koşulları için motor performansını optimize etmek üzere müşterilerle yakın iş birliği içinde çalışır.

C：

HONPINE doğrudan tahrikli motorları; sıfır boşluk ve yüksek konumlandırma hassasiyetinin gerekli olduğu yarı iletken üretiminde, hassas CNC makinelerinde, optik denetim ekipmanlarında, lityum pil üretiminde, fotovoltaik otomasyonda, tıbbi cihazlarda, havacılık ve uzay sistemlerinde, robotikte ve yüksek hızlı endüstriyel otomasyonda yaygın olarak kullanılmaktadır.

C：

Doğru Doğrudan Tahrikli Motoru seçmek için sürekli tork, tepe torku, maksimum hız, yük ataleti, enkoder çözünürlüğü, konumlandırma doğruluğu, içi boş mil boyutu ve montaj alanı değerlendirilmelidir. Uygulamanızla ilgili ayrıntıları sağlamanız, HONPINE mühendislerinin en uygun motoru önermesine ve sistem performansını optimize etmesine olanak tanır.

C：

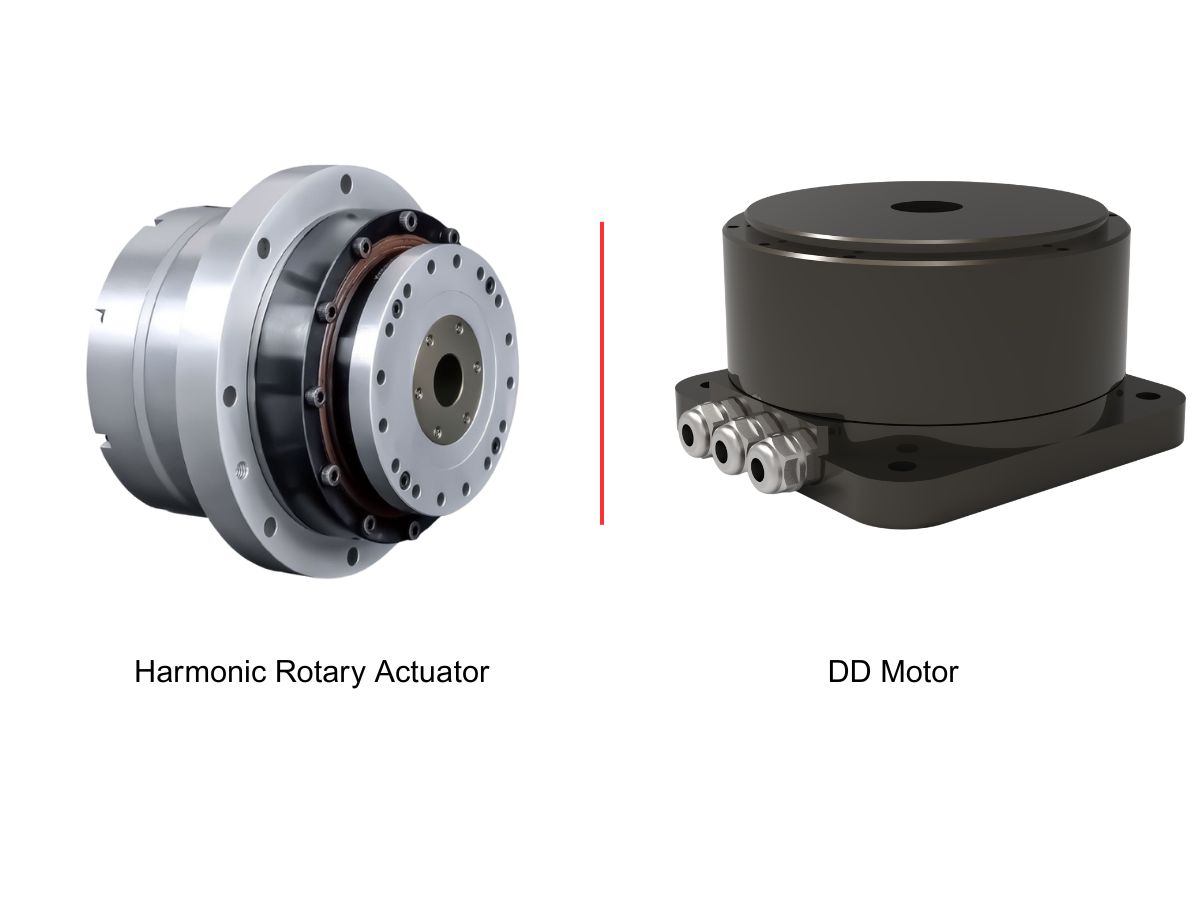

Seçim, performans gereksinimlerinize bağlıdır. Doğrudan Tahrikli Motorlar, hassas döner hareket için sıfır boşluk, olağanüstü rijitlik ve ultra yüksek konumlandırma doğruluğu sunar. Harmonik Tahrik Aktüatörleri ise kompakt bir yapıda çok daha yüksek tork yoğunluğu sağlar; bu da onları robotik eklemler ve yüksek redüksiyon oranları gerektiren hareket sistemleri için ideal kılar. HONPINE her iki teknolojiyi de sunar ve uygulamanız için en uygun çözümü belirlemenize yardımcı olabilir.

C：

Her HONPINE doğrudan tahrikli motor, teslimattan önce kapsamlı kalite doğrulamasından geçirilir. Elektriksel performans, tork çıkışı, verimlilik, sıcaklık artışı ve konumlandırma doğruluğu, profesyonel laboratuvar ekipmanları kullanılarak test edilir. Performans eğrileri ve denetim verileri otomatik olarak oluşturulur; böylece her motorun yayınlanmış teknik özellikleri karşılaması ve zorlu endüstriyel ortamlarda istikrarlı performans sunması sağlanır.

C：

Direct Drive (DD) Motor, yükü redüktör, kayış veya diğer mekanik aktarım bileşenleri olmadan doğrudan tahrik eden hassas bir döner motordur. Mekanik boşluğu ortadan kaldıran DD motorlar, geleneksel servo motor sistemlerine kıyasla daha yüksek konumlandırma doğruluğu, daha hızlı tepki, daha yüksek rijitlik ve daha düşük bakım gereksinimi sunar. HONPINE Direct Drive Motorlar; yarı iletken ekipmanları, CNC döner tablaları, optik denetim sistemleri, tıbbi cihazlar ve endüstriyel otomasyon dahil olmak üzere ultra hassas döner hareket gerektiren uygulamalar için tasarlanmıştır.

C：

Her HONPINE Doğrudan Tahrikli Motor, teorik hesaplamalar yerine gerçek laboratuvar testleriyle doğrulanır. Yüksek hassasiyetli güç analizörleri ve lazer interferometreleri kullanarak sevkiyat öncesinde torku, hızı, verimliliği, sıcaklık artışını, konumlandırma doğruluğunu, tekrarlanabilirliği ve açısal doğruluğu doğrularız. Eksiksiz performans eğrileri ve test raporları, güvenilir ve şeffaf ürün performansı sağlar.

C：

Lineer modüller üç ana şekilde monte edilebilir: yatay, ters çevrilmiş, ve yandan montajlı. Ayrıca, bir yük dengeleme cihazı takılırsa, lineer modül dikey olarak da monte edilebilir.

C：

Geleneksel servo motorlar ve dişli kutularıyla karşılaştırıldığında, Doğrudan Tahrikli Motorlar mekanik aktarımı ortadan kaldırarak sıfır boşluk, daha yüksek konumlandırma hassasiyeti, daha hızlı ivmelenme, daha sessiz çalışma ve daha düşük bakım gereksinimi sağlar. Kompakt tasarımları ayrıca makine entegrasyonunu iyileştirir ve kablo yönlendirmesini kolaylaştırır; bu da onları üst düzey otomasyon ve hassas üretim için ideal hale getirir.

C：

DD motorlar ayrıca üç ana şekilde kurulabilir: yatay, ters ve yandan montaj.
Yandan montaj için, yük dağılımının eşit olup olmadığını dikkate almak önemlidir. Yük farklı konumlara hareket ettiğinde, ağırlık merkezinin neden olduğu tork DD motor torkunu etkileyebilir. Gerekirse, bir fren takılabilir.

C：

Lineer motorlar ve DD motorlar için koruma sınıfı genellikle IP40 veya IP20'dir. Daha yüksek koruma seviyeleri özelleştirme gerektirir. Ayrıca, kurulum ortamı temiz olmalı, demir talaşlarından arındırılmış olmalı ve manyetize edilebilir parçacıklardan uzak tutulmalıdır.

C：

Lineer modüller ve DD motorlar genellikle yüksek hassasiyetli uygulamalarda kullanılır. Maksimum tork, kısa süreli yük hızlandırma veya yavaşlatma için kullanılabilir, usually less than 1 second. Sürekli tork, uzun süreli yük çalışması için kullanılır.

C：

According to
F=ma and F=μmg, aynı ivme ve sürtünme katsayısı için, yükün kütlesi m bir lineer modülün itme kuvveti gereksinimini etkiler.
According to T=Iα, aynı açısal ivme için, yükün dönme ataleti bir DD motorunun tork gereksinimini etkiler. Bu nedenle, yük dönme eksenine ne kadar yakın dağıtılırsa, dönme ataleti o kadar küçük olur ve gereken tork o kadar düşük olur.

C：

Benzer boyuttaki DD motorlar için:
İç rotorlu DD motorlar daha küçük dönme ataletine sahiptir ve genellikle küçük yük ataleti, yüksek hız ve yüksek ivmelenme uygulamalarında kullanılır.
Dış rotorlu DD motorlar daha büyük dönme ataletine sahiptir ve genellikle büyük yük ataleti, orta hız ve orta ivmelenme uygulamalarında kullanılır.
Çoğu durumda, tork ve hız yeterli olduğu sürece, iç rotorlu ve dış rotorlu DD motorlar birbirinin yerine kullanılabilir.

C：

Evet, lineer motorlar ve DD motorlar temiz odalarda kullanılabilir. Birçok yarı iletken uygulaması zaten lineer motorlar kullanmaktadır. Örneğin, wafer üretim tesislerinde, yüksek hassasiyetli litografi makineleri Class 10 temiz odalara yerleştirilir ve lineer motorlar, nanometre çözünürlüğü ile sub-mikron doğruluk elde etmek için çok eksenli konumlandırma tablalarında uygulanır.

C：

İç rotorlu motorlar daha düşük rotor ataletine ve daha hızlı dinamik tepkiye sahip olduğundan yüksek hızlı ve hafif uygulamalar için uygundur. Dış rotorlu motorlar ise daha büyük etkin yarıçap ve daha yüksek tork yoğunluğu sunarak ağır yükler ve yüksek ataletli döner sistemler için daha uygun hale gelir. HONPINE mühendisleri, tork, hız ve yük gereksinimlerinize göre en uygun konfigürasyonu önerebilir.
