Endüstriyel Robot Eklem Servo Motoru RV Sikloidal Redüktör Dişli Kutusu

RV (Döner Vektör) redüktörü, planet ve sikloidal mekanizmalar kullanan yüksek hassasiyetli, iki kademeli bir dişli kutusudur. Giriş mili, planet dişliler aracılığıyla bir krank milini tahrik eder, bu da sikloidal dişlinin eksantrik hareket etmesine neden olur ve flanş üzerinden yüksek torklu, düşük hızlı çıkış sağlar. Endüstriyel robotikte, RV redüktörleri eklem hassasiyeti için vazgeçilmezdir—≤20 kg taşıma kapasiteleri için 1–4 eklemlerinde, daha ağır kollar için ise altı eklemin tamamında kullanılır. E Serisi (dolu mil) ve C Serisi (içi boş mil) olarak sunulan geleneksel modeller sızdırmazlık, yağlama ve işleme gerektirir. Flanş entegreli RV redüktörlerimiz fabrikada sızdırmaz hale getirilmiş, önceden yağlanmış ve ön işlenmiş olarak gelir—kutudan çıktığı anda servo motor kullanımı için hazırdır.
RV Dişli Redüktör

Standart RV Redüktör

Standart RV (Rotary Vector) Redüktör, hassas makineler için özel olarak tasarlanmış bir redüksiyon cihazıdır. Sikloidal pim çarkı ve planet dişli setinden oluşan iki kademeli kapalı diferansiyel dişli mekanizmasını benimser. Redüktörün kendisi açık tip bir yapıdır; bu nedenle, uygulama sırasında flanş sızdırmazlığı ve özel RV gres yağı ile doldurma gereklidir.

Endüstriyel robotlar alanında, uç yükü 20 kg veya daha az olan robot kolları için RV redüktörler esas olarak robotun tabanında ve yüksek yüklü eklemlerinde (genellikle 1 ila 4. eklemler) uygulanır. Uç yükü 20 kg’ı aşan robot kolları için altı eklemin (serbestlik derecesi) tamamı RV redüktörlerle donatılır. RV redüktör, robot kollarının konumlandırma doğruluğunu sağlayan temel bir aktarım bileşenidir.

Yapısal özelliklerine göre, standart RV redüktörler şu şekilde sınıflandırılabilir:Standart E Serisi: dolu milli yapı,Standart C Serisi: içi boş milli yapı

Kısa Kullanım Talimatları

Hem Standart E Serisi hem de Standart C Serisi, flanş sızdırmazlığı olmayan açık yapılardır. Satın alma sonrasında müşterilerin flanş sızdırmazlığı yapması ve özel RV yağlama gresi enjekte etmesi gerekir. Ayrıca, fabrikadan tedarik edilen dolu giriş mili, müşterinin motor giriş mili teknik özelliklerine göre yeniden işlenmelidir (mil delme ve kama kanalı işleme).
Şirketimiz, müşteri tarafından sağlanan çizimlere göre giriş mili için özel ikincil işleme hizmetleri sağlayabilir.



Flanş RV Redüktörü

Flanş Entegreli RV (Rotary Vector) Redüktör, hassas makineler için özel olarak tasarlanmış bir redüksiyon cihazıdır. Sikloidal pim çarkı ve planet dişli setinden oluşan iki kademeli kapalı diferansiyel dişli mekanizmasını benimser. Redüktör, entegre flanş sızdırmaz yapıyla fabrikada monte edilir ve özel RV yağlama gresi ile önceden doldurulur; bu sayede müşteriler ürünü kutudan çıkarır çıkarmaz bir servo motorla doğrudan kullanabilir.

Endüstriyel robotlar alanında, uç yükü 20 kg veya daha az olan robot kolları için RV redüktörler esas olarak robotun tabanında ve yüksek yüklü eklemlerinde (genellikle 1 ila 4. eklemler) uygulanır. Uç yükü 20 kg’ı aşan robot kolları için altı eklemin (serbestlik derecesi) tamamı RV redüktörlerle donatılır. RV redüktör, robot kollarının konumlandırma doğruluğunu sağlayan temel bir aktarım bileşenidir.

Flanş entegreli RV redüktör, standart RV redüktöre flanş sızdırmazlığı eklenerek geliştirilen özelleştirilmiş bir modeldir. Standart RV redüktörlerle aynı sınıflandırma özelliklerine göre, flanş entegreli RV redüktörler şu şekilde ayrılabilir:Flanş Entegreli E Serisi: dolu milli yapı,Flanş Entegreli C Serisi: içi boş milli yapı



Bir RV Redüktör Nasıl Çalışır?

RV redüktör, bir servo motorun yüksek hızlı, düşük torklu çıkışını mükemmel doğruluk ve rijitlikle düşük hızlı, yüksek torklu dönme hareketine dönüştürmek üzere tasarlanmış iki kademeli hassas bir dişli kutusudur.



İlk kademe bir planet dişli sistemi kullanır. Motor, güneş dişlisini tahrik eder; bu da planet dişlileri ve planet taşıyıcıyı döndürür. Bu kademe, gücü ikinci kademeye aktarırken genellikle 3:1 ile 4:1 arasında bir başlangıç redüksiyon oranı sağlar.



İkinci kademe, ana redüksiyon oranını oluşturan bir sikloidal pim dişli mekanizmasıdır. Eksantrik bir krank mili, sabit bir pim halkasının içinde bir veya iki sikloidal diski tahrik eder. Pim sayısı her zaman sikloidal disk üzerindeki lob sayısından bir fazla olduğundan, disk her devirde ters yönde hafifçe döner. Bu yavaş ters hareket çıkış flanşına aktarılır ve üstün konumlandırma doğruluğuyla yüksek bir redüksiyon oranı üretir.



Toplam redüksiyon oranı iki kademenin çarpımına eşittir. Örneğin, 3:1 planet kademe ile 40:1 sikloidal kademenin birleşimi 120:1 genel redüksiyon oranı üretir.



Bir RV redüktörün temel avantajı, birçok dişin yükü aynı anda paylaştığı çoklu diş kavramasıdır. Bu, birçok diğer hassas redüktöre göre önemli ölçüde daha yüksek rijitlik, yük kapasitesi ve darbe direnci sağlar. Ayrıca 180° arayla monte edilen iki sikloidal disk, titreşimi etkili şekilde dengeler ve sorunsuz çalışmayı sağlar.



Yüksek tork yoğunlukları, mükemmel rijitlikleri ve uzun hizmet ömürleri sayesinde RV redüktörler endüstriyel robot tabanlarında, omuz eklemlerinde, CNC takım tezgahlarında, döner tablalarda ve diğer ağır hizmet tipi hassas otomasyon ekipmanlarında yaygın olarak kullanılır.

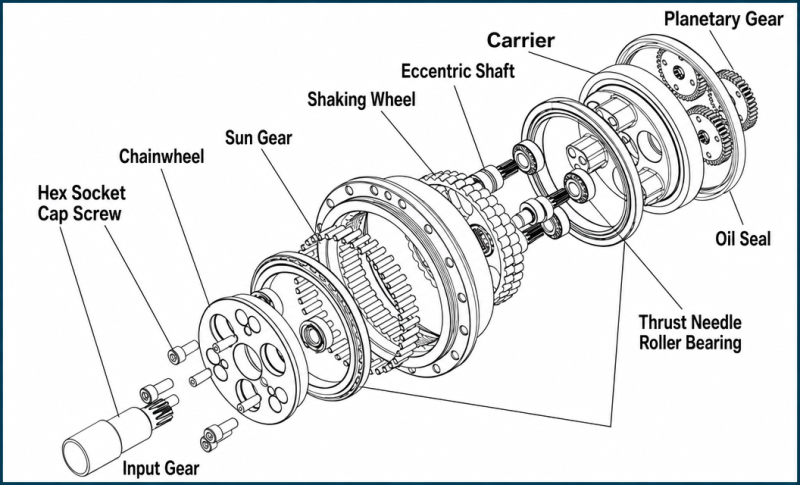

RV dişli kutusu transmisyonu

RV Redüktörler ile Harmonik Redüktörler ve Planet Redüktörler Arasındaki Fark Nedir?

RV redüktörler, harmonik redüktörler ve planet redüktörler, modern hareket kontrol sistemlerinde en yaygın kullanılan üç hassas dişli redüksiyon teknolojisidir. Her biri farklı teknik avantajlar sunar ve farklı performans gereksinimleri ile uygulama senaryoları için tasarlanmıştır.



RV redüktörler genellikle bir planet dişli kademesinin ardından bir sikloidal pim dişli kademesinden oluşan iki kademeli bir aktarım tasarımı kullanır. Bu benzersiz yapı, birkaç bin newton-metreye ulaşan nominal çıkış torkuyla olağanüstü yüksek burulma rijitliği, üstün darbe direnci ve mükemmel yük taşıma kapasitesi sağlar. Ayrıca RV redüktörler, ağır hizmet çalışma koşulları altında uzun hizmet ömrü ve kararlı performans sunar. Bu özellikler, onları endüstriyel robotların taban, omuz ve diğer yüksek yüklü eklemleri için tercih edilen seçenek haline getirir. Bununla birlikte, RV redüktörlerin üretimi karmaşıktır ve malzemeler, ısıl işlem, işleme ve montaj doğruluğu için son derece yüksek standartlar gerektirir; bu da nispeten yüksek üretim maliyetlerine yol açar. Sonuç olarak, küresel üst seviye RV redüktör pazarı uzun süredir az sayıda Japon üreticinin hakimiyetindedir.



Gerilme dalgası dişli redüktörleri olarak da bilinen harmonik redüktörler, yalnızca üç temel bileşenden oluşan çok daha basit ancak son derece gelişmiş bir yapıya sahiptir: dairesel spline, esnek spline ve dalga jeneratörü. Çalışma prensipleri, hassas diş kavraması ve yüksek redüksiyon oranları elde etmek için esnek spline’ın kontrollü elastik deformasyonuna dayanır. Bu tasarım, harmonik redüktörlerin kompakt boyutlar, hafif yapı, sıfır boşluk ve olağanüstü yüksek konumlandırma doğruluğu sunmasını sağlar. Birçok hassas hareket uygulamasında, konumlandırma hataları geleneksel dişli aktarımlarının dörtte biri kadar düşük olabilir. Sonuç olarak harmonik redüktörler, robot bilekleri, uç efektörler, yarı iletken ekipmanları, tıbbi cihazlar ve yüksek hassasiyet ile kompakt boyut gerektiren diğer uygulamalarda yaygın olarak kullanılır. Ancak esnek spline çalışma sırasında sürekli elastik deformasyona uğradığından, yorulma ömrü ve yük kapasitesi RV redüktörlere kıyasla doğal olarak sınırlıdır. RV pazarına benzer şekilde, üst seviye harmonik redüktör endüstrisi geleneksel olarak Japon üreticiler tarafından yönetilmiştir.



Planet redüktörler bir güneş dişlisi, birden fazla planet dişlisi ve bir iç halka dişliden oluşur. RV ve harmonik redüktörlerle karşılaştırıldığında, planet dişli kutuları daha basit bir mekanik yapıya sahipken, birden fazla planet dişlisi arasında güç paylaşımı yoluyla yüksek aktarım verimliliği sağlar. Tork kapasitesi, verimlilik, güvenilirlik ve maliyet etkinliği arasında dengeli bir kombinasyon sunarlar. Bu avantajlar sayesinde planet redüktörler yalnızca endüstriyel robotlarda değil, aynı zamanda CNC takım tezgahlarında, fabrika otomasyon ekipmanlarında, paketleme makinelerinde, malzeme taşıma sistemlerinde ve akıllı ev otomasyonunda da yaygın olarak kullanılır. Çok yönlülükleri ve rekabetçi fiyatları, onları otomasyon endüstrisinde en geniş uygulama alanına sahip hassas redüktör tipi haline getirir.



Genel olarak, evrensel olarak üstün bir redüktör teknolojisi yoktur. En uygun seçim tamamen yük kapasitesi, konumlandırma doğruluğu, rijitlik, hız, mevcut montaj alanı ve maliyet hususları dahil olmak üzere belirli uygulama gereksinimlerine bağlıdır.



Endüstriyel robot tasarımında, RV redüktörler genellikle ağır yüklere ve yüksek darbe kuvvetlerine dayanmak için taban ve omuz gibi büyük eklemlerde seçilir. Harmonik redüktörler, kompakt boyut ve ultra yüksek konumlandırma doğruluğunun kritik olduğu bilek ve uç efektör eklemlerinde yaygın olarak kullanılır. Planet redüktörler ise performans ve uygun maliyet arasında mükemmel bir denge sağlayarak çok çeşitli genel otomasyon uygulamaları için tercih edilen çözüm haline gelir.



Doğrudan rekabet etmek yerine, RV redüktörler, harmonik redüktörler ve planet redüktörlerin her biri farklı roller üstlenir. Birlikte, modern hassas güç aktarım sistemlerinin temelini oluşturur ve günümüz endüstriyel otomasyon sektöründe bulunan çeşitli hareket kontrol gereksinimlerini mümkün kılar.



HONPINE RV Redüktör Dişli Kutusu Neden Seçilmeli

1,Tescilli diş profili tasarımı, modifikasyon teknolojisi ve güçlü teknik destek sayesinde, rasyonel kuvvet dağılımına, üretim hatalarına kendi kendine uyum sağlama özelliğine, güçlü hasar direncine, sorunsuz aktarıma ve düşük gürültü seviyelerine sahip çekirdek bileşenleri seri olarak üretebiliriz.

2,HONPINE, yüksek hassasiyetli seri işlemede kararlılık ve verimlilik sağlamak üzere özelleştirilmiş, dünya standartlarında yüksek hassasiyetli CNC üretim ekipmanlarına sahiptir.

3,Kendi geliştirdiğimiz işleme süreçleri, yüksek hassasiyetli ve yüksek verimli bağlama aparatlarıyla birlikte ürün doğruluğunu, kararlılığını ve üretim verimliliğini garanti eder.

4,Verilerin otomatik olarak veri tabanına girilmesiyle hızlı seri test gerçekleştirmek için özel seri muayene araçları, test cihazları ve test tezgahlarını bağımsız olarak geliştirdik.

5,Kendi geliştirdiğimiz montaj araçları ve tolerans dağılım yöntemleri, seri montaj operasyonlarında hem verimliliği hem de hassasiyeti artırır.

6,İş ortaklarımızla birlikte, seri üretilen bileşenlerde üstün ve tutarlı malzeme özellikleri sağlamak için özel ısıl işlem ekipmanı geliştirdik. Hassas ısıl işlem kontrolü, kararlı redüktör kalitesini garanti eder.

7,Profesyonel bir test platformuyla donatılmış olarak (ulusal değerlendirme merkezleriyle kıyaslanmış), RV redüktör dişli kutularının genel performansını değerlendirebilir ve resmi test raporları sağlayabiliriz.

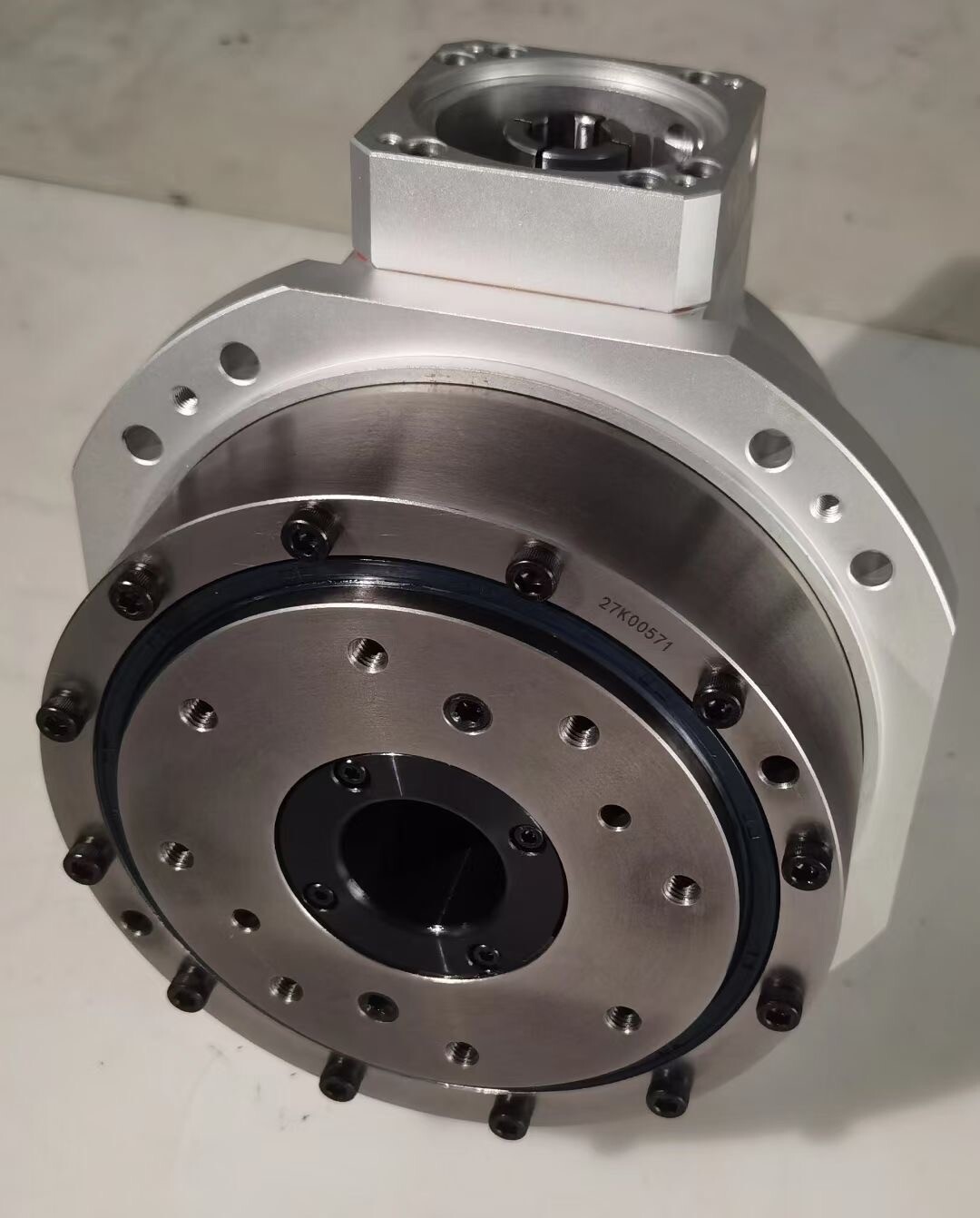

RV redüktör dişli kutusu

Hassas Planet Redüktör Dişli Kutusunun Uygulaması

RV (Rotary Vector) redüktörler, ağır hizmet uygulamalarında ultra yüksek tork kapasitesi, olağanüstü rijitlik ve üstün darbe direnci sunar. Benzersiz iki kademeli redüksiyon yapıları, zorlu koşullar altında yüksek hassasiyet ve minimum boşluk sağlar.

Endüstriyel robotlar, takım tezgahları, otomasyon sistemleri ve aşırı yükler altında sağlam performans gerektiren diğer yüksek hassasiyetli uygulamalar için tasarlanmıştır.
Doğrudan motor montajı için flanş entegreli modeller de sunarak kurulumu basitleştirir ve sistem entegrasyonunu iyileştiririz.
Güvenilir performans, uzun hizmet ömrü ve endüstriyel ihtiyaçlarınıza özel uyarlanmış çözümler için RV serimizi seçin.





‹

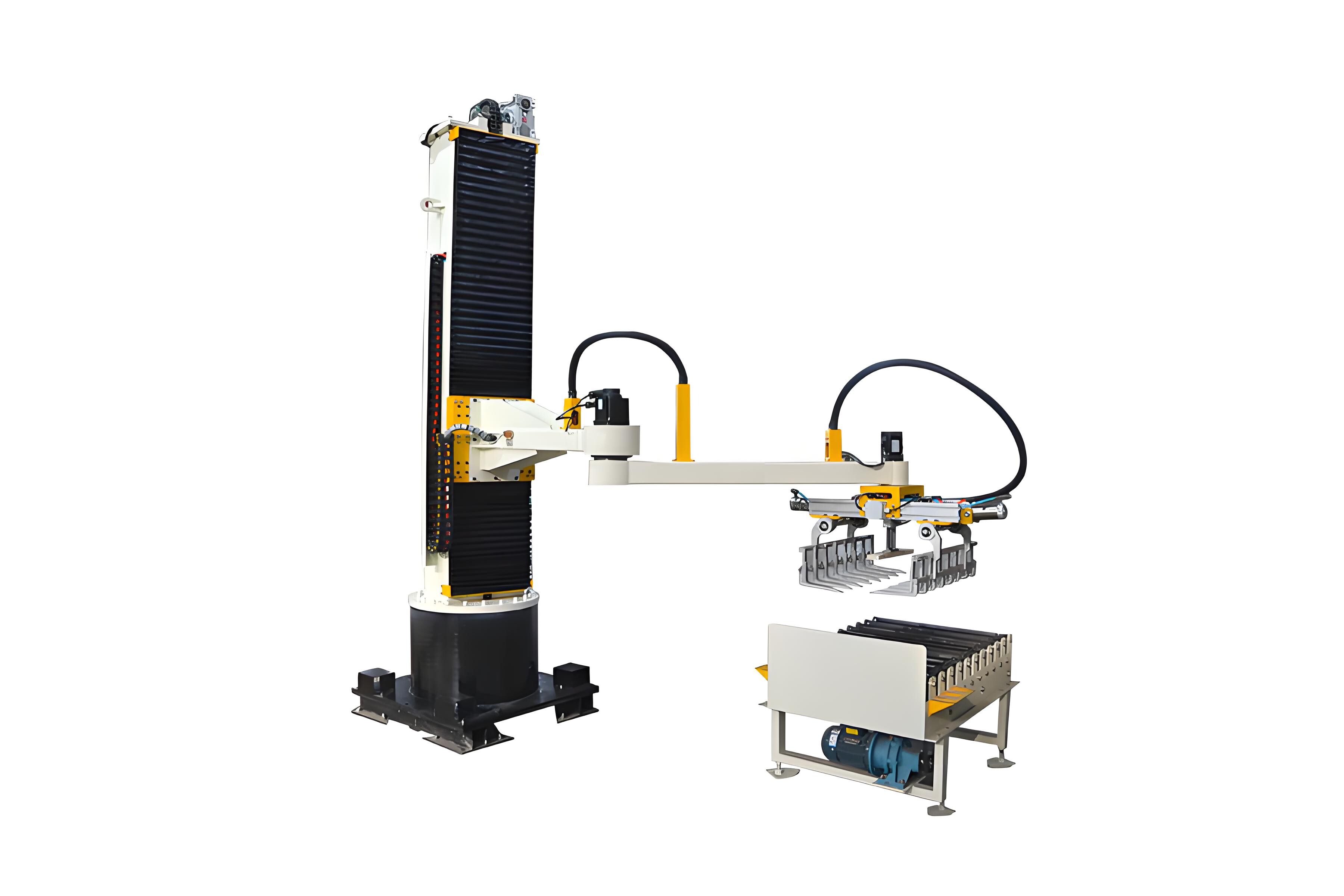

  • döner paletleme robotu

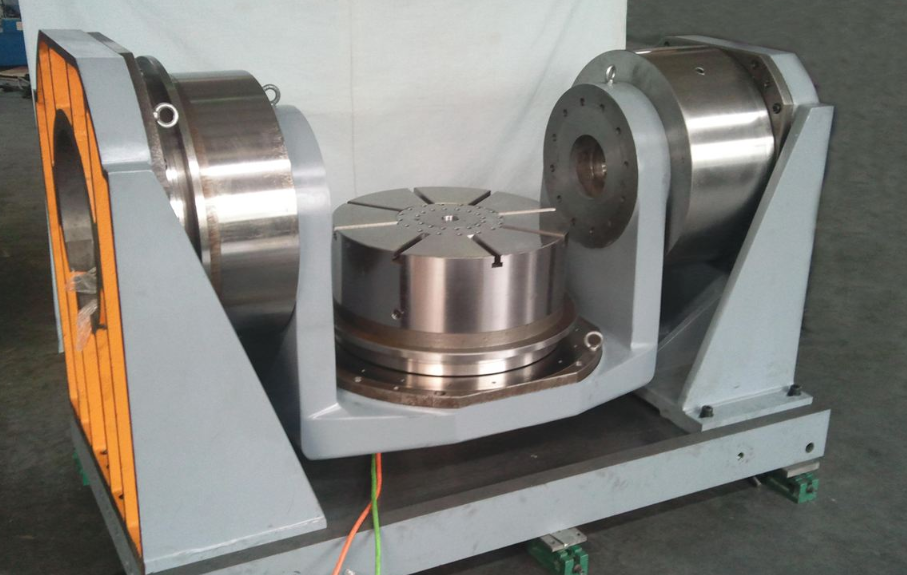

  • döner makine için hassas dişli kutusu

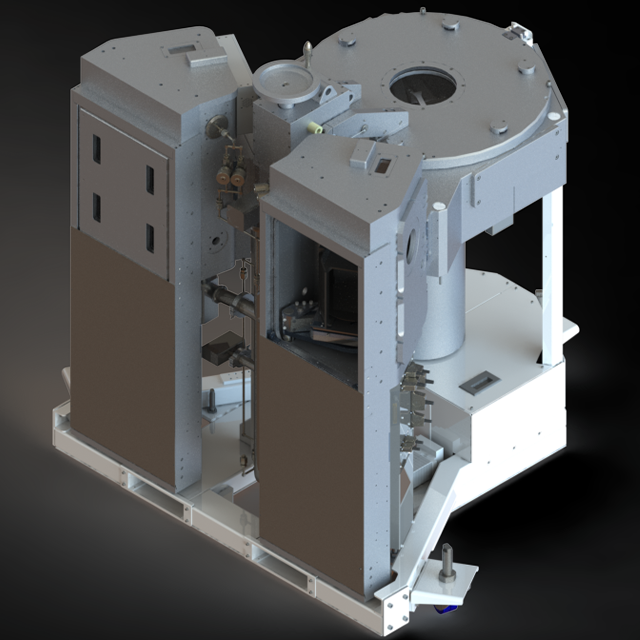

  • rv dişli kutulu hassas ekipman

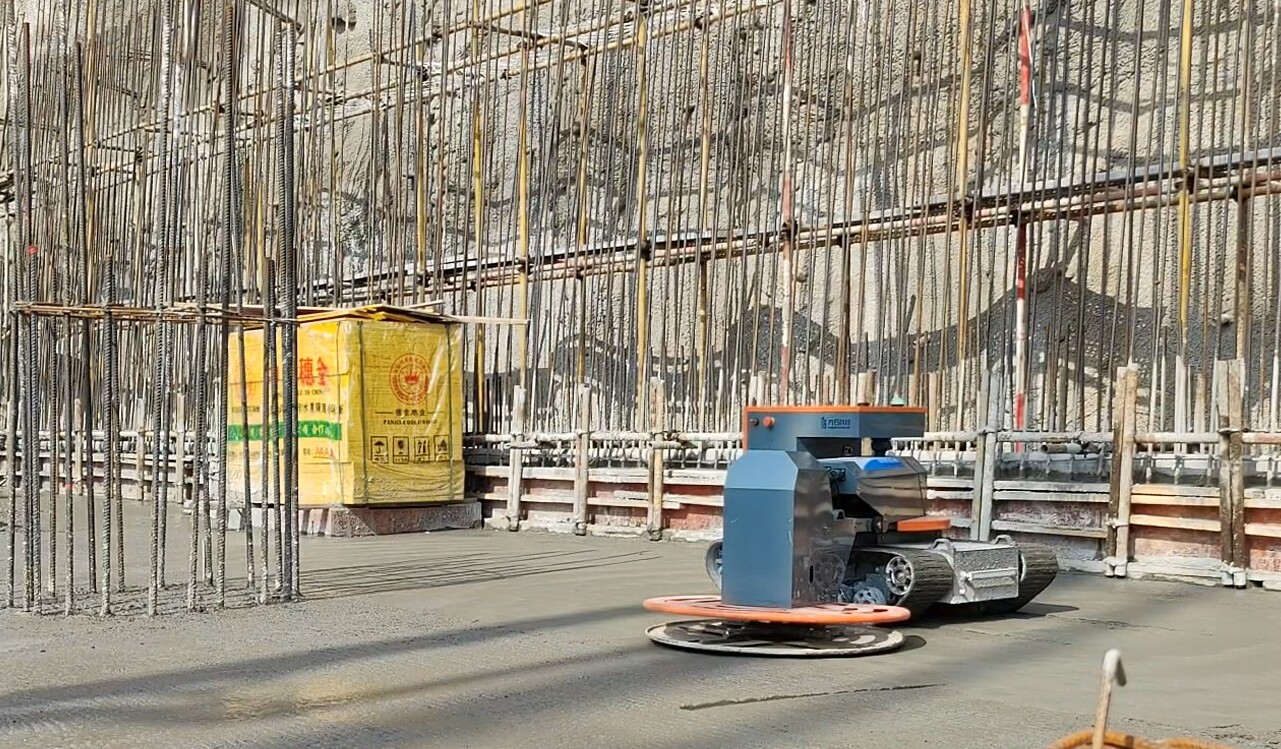

  • rv dişli kutulu beton dökme inşaat robotu
  • rv dişli kutulu robot

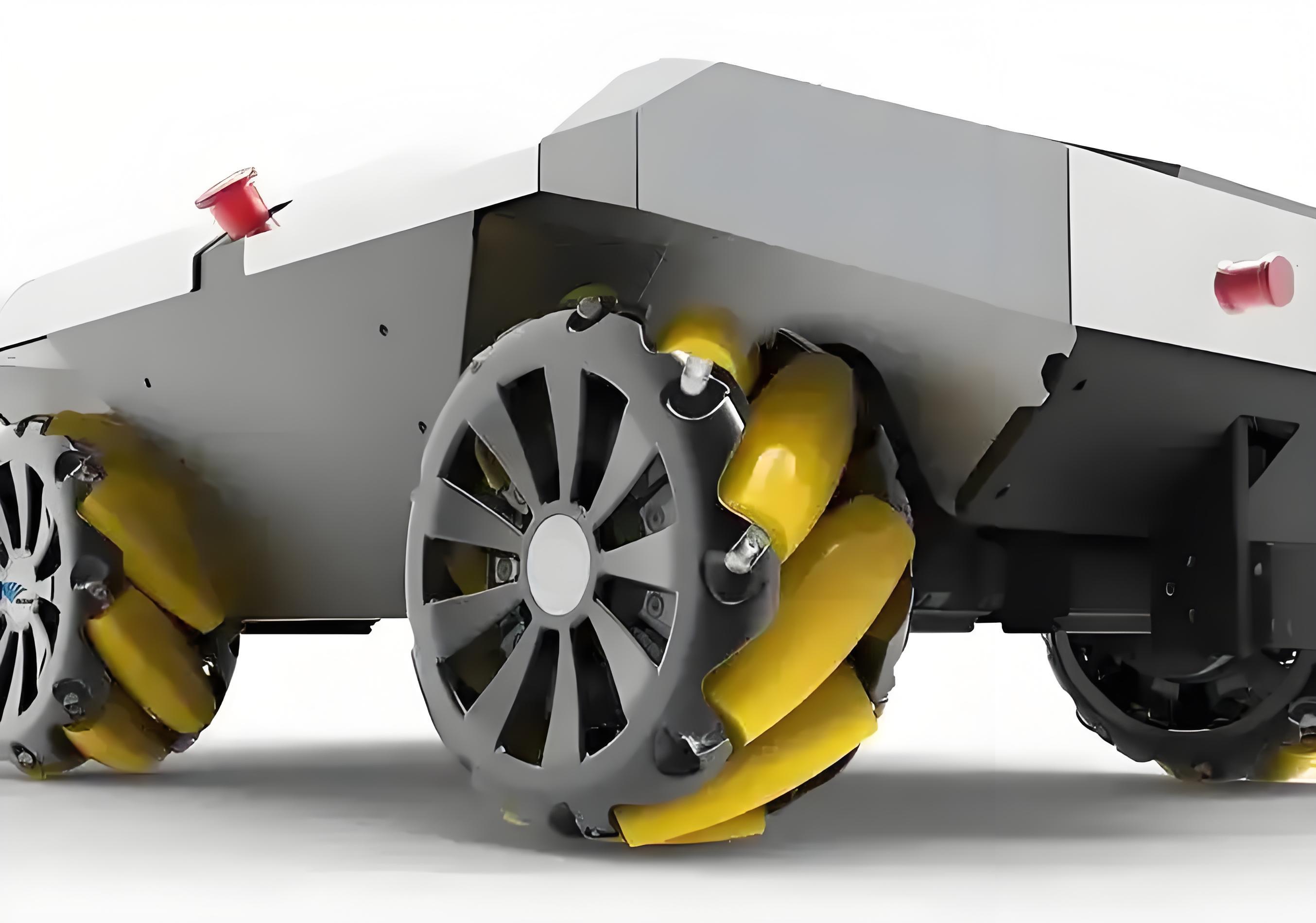

  • rv dişli redüktörlü AGV tahrik tekerleği

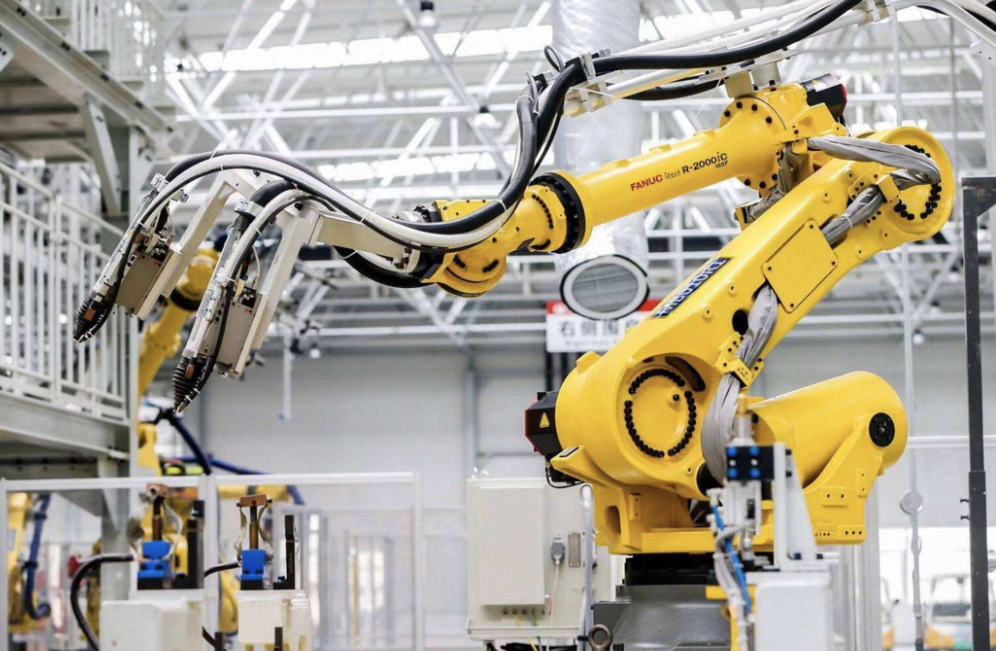

  • rv dişli kutulu endüstriyel robot

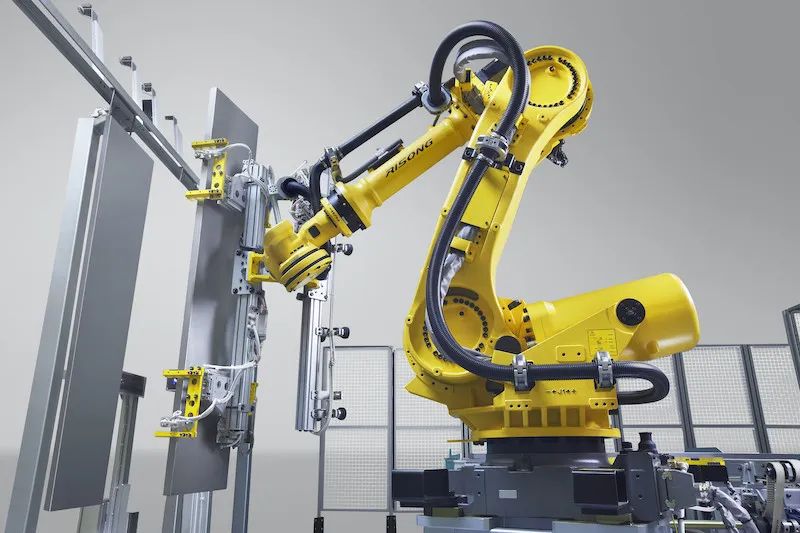

  • rv dişli kutulu ağır hizmet robotu
  • 1. Hassas takım tezgahları ve işleme ekipmanları planet dişli kutusu

›

döner paletleme robotu

RV Redüktör Dişli Kutuları - SSS

C：

HONPINE Flanşlı RV Redüktör Şanzımanı, yağlayıcıyı ve motoru içinde barındıran flanş contalı bir tasarımı benimser.
Bu, kurulumu basitleştirir, hizmet ömrünü uzatır, ve bakım ihtiyaçlarını azaltır.

C：

RV redüktör, orta ve büyük yükteki endüstriyel robotlar ve üst düzey otomasyon ekipmanlarında temel bir hassas iletim bileşenidir. Değeri tek bir dişli işleme hassasiyetinden değil, sikloidal dişli profil hassasiyeti, pim dişli kavrama hassasiyeti, krank mili ve rulman sistemi performansı, ısıl işlem kararlılığı, montaj tutarlılığı ve nihai muayene testleri dahil olmak üzere birçok faktörün birleşiminden gelir.

C：

Yapısal açıdan, RV redüktörler esas olarak içi boş mil ve dolu mil tiplerine ayrılır.
Dolu mil RV redüktörleri şu anda ana akımdır ve 2025'te gelirin %66.92'sini oluşturmaktadır
İçi boş mil RV redüktörleri %33.08'lik paya sahiptir; bunlar esas olarak kablo yönlendirmesinin merkezden yapılması, kompakt yapı ve daha kolay kurulum gerektiren uygulamalarda kullanılır
Uygulamalara göre:
Endüstriyel robotlar en büyük alt pazardır; 2025'te %84.47'lik paya sahiptir ve 2032'ye kadar baskınlığını sürdürmesi beklenmektedir
Takım tezgâhları, yarı iletken üretim ekipmanları ve diğer otomasyon sistemleri tamamlayıcı talep oluşturur
İnsan benzeri robotlar 2025'te hâlâ erken aşamadadır, ancak 2032'ye kadar %11.31'e yükselmesi beklenmektedir

C：

Üretim açısından bakıldığında, RV redüktör üretimi yüksek hassasiyetli işleme, yüksek rijitlikte montaj ve ömür boyu doğrulama süreçlerini içerir.
Başlıca süreçler şunlardır:
Dişliler ve sikloidal diskler için malzeme hazırlığı
Kaba işleme
Isıl işlem
Hassas taşlama
Pim yuvası ve krank milinin işlenmesi
Rulman ve sızdırmazlık bileşenlerinin montajı
Nihai montaj
Boşluk, burulma rijitliği, iletim hatası, gürültü ve hizmet ömrünün test edilmesi
Olgun süreçlere ve yüksek otomasyon seviyelerine sahip HONPINE RV redüktör üretim hatları, hat başına yıllık 150,000–300,000 adet kapasiteye ulaşabilir.
Yüksek hassasiyetli, büyük boyutlu veya düşük hacimli özelleştirilmiş üretim için kapasite genellikle hat başına 10,000–50,000 adettir.

C：

RV redüktörleri iki ana şekilde sınıflandırılabilir:
Ürün yapısına göre:
Masif şaftlı RV redüktörler
İçi boş şaftlı RV redüktörler
Uygulama alanına göre:
Endüstriyel robotlar
Takım tezgahları
Yarı iletken üretim ekipmanları
Diğer otomasyon sistemleri

C：

Önümüzdeki yıllarda, sektör büyümesi başlıca şuralardan kaynaklanacaktır:
Endüstriyel robot yükseltmeleri ve değişimleri
Takım tezgahı otomasyonu
Yarı iletken üretim ekipmanlarının yerelleştirilmesi
İnsansı robotların prototiplerden endüstriyel kullanıma geçişi
Rekabet, giderek basit kapasite genişlemesinden şunlara kayacaktır:
Yüksek rijitlik
Düşük boşluk
Düşük gürültü
Uzun hizmet ömrü
Hafif tasarım
Yüksek üretim tutarlılığı
Aynı zamanda, müşteri doğrulama döngüleri, parti-parti tutarlılığı, malzeme ve ısıl işlem kabiliyetleri ve ortak uygulama geliştirme, giriş için temel engeller olmaya devam edecektir.

C：

HONPINE RV Redüktör Dişli Kutuları, gelişmiş diş profili optimizasyonu ve yapısal mühendislik sayesinde olağanüstü hassasiyet, rijitlik ve dayanıklılık sağlar.
Temel teknolojileri şunlardır:
Optimize edilmiş sikloidal dişli diş tasarımı
Daha yüksek rijitlik ve stabilite için entegre gövde yapısı
Düzgün tork iletimini sağlamak için optimize edilmiş rulman konfigürasyonu
Sikloidal dişliler ve pim makaraları gibi temel bileşenler, yüksek mukavemetli alaşımlı çelik ve özel kompozit malzemelerden üretilir, üstün mukavemet, aşınma direnci ve tokluk sağlar.
Geliştirilmiş malzeme performansı, ürün ömrünü önemli ölçüde uzatır — 15,000 saati aşan nominal hizmet ömrüyle, üst düzey robotik uygulamaların gereksinimlerini karşılar.
HONPINE’ın optimize edilmiş ısıl işlem süreci, bileşen sertliğini ve stabilitesini daha da artırır, aşınma oranlarını azaltır ve sürekli çalışma altında performans düşüşünü en aza indirir.

C：

Bir RV redüktörü (Döner Vektör Redüktörü), hareket kontrolü uygulamaları için tasarlanmış, düzlemsel eksantrik redüksiyon mekanizmasına sahip yüksek hassasiyetli bir hız redüktörüdür.
Temelinde iki kademeli bir redüksiyon tasarımı bulunur:
1. Birinci Kademe Redüksiyon – Düz Dişli Mekanizması:
Giriş mili, dönüşü giriş dişlisi üzerinden düz dişliye ileterek birincil hız redüksiyonunu gerçekleştirir.
2. İkinci Kademe Redüksiyon – Diferansiyel Dişli Mekanizması:
Düz dişli, krank miline bağlıdır ve bu mil RV dişlisini eksantrik bir hareketle tahrik eder.
RV dişlisi, pimin dişlisine göre bir diş daha az olduğundan, böylece yüksek bir redüksiyon oranı elde edilir.

C：

Nominal Tork (To):
Nominal çıkış hızında çalışırken izin verilen tork — mutlak yük sınırı değil.
İzin Verilen Başlatma/Durdurma Torku (Ts1):
Hızlanma ve yavaşlama sırasında izin verilen maksimum tork, genellikle nominal torkun 2.5 katıdır.
Maksimum Anlık Tork (Ts2):
Acil duruşlar veya darbeler sırasında izin verilen tork, genellikle nominal torkun 5 katıdır.
İzin Verilen Çıkış Hızı (Ns0):
Yüksüz koşullar altında maksimum çıkış hızı, sıcaklık ve yükten etkilenir.
Boşluk ve Kayıp Hareket:
Boşluk, tork sıfır olduğunda burulma açısını ifade eder;
kayıp hareket, nominal torkun ±3% içinde histerezis eğrisi genişliğini ifade eder.
RV redüktörleri genellikle boşluğu 1 yay dakikası içinde korur.
Burulma Rijitliği:
Birim burulma açısı başına gereken tork — redüktörün deformasyona karşı direncini yansıtır.
Hizmet Ömrü:
Nominal hizmet ömrü, nominal tork ve hız altında genellikle 6,000 saattir.

C：

Kurulum Doğruluğu:
Eksantrik yükleri önlemek için montaj yüzeyinin düzlüğünü ve dikliğini sağlayın.
Bir komparatör kullanılması önerilir, titreşim genliği 0.02 mm içinde tutulmalıdır.
Yağlayıcı Seçimi:
Yaygın yağlayıcılar arasında VIGOGREASE REO bulunur.
Standart değiştirme döngüsü: 20,000 saat; yüksek sıcaklık koşullarında aralığı kısaltın.


Sıcaklık Yönetimi:
Yüzey sıcaklığı 60°C değerini aşmamalıdır.
Aşılırsa, soğutma önlemleri kullanın veya çalışma değerlerini düşürün.
Küçük Açılı Çalışma:
Dönme açısı 10° değerinden az olduğunda, yağlama yetersiz olabilir — üreticiye danışın.
Cıvata Sıkma:
Gevşemeyi önlemek için disk yaylı rondelalar ve alyan başlı cıvatalar kullanın, standart torka göre sıkın.

C：

Bir RV redüktör seçerken, montaj yönünü, yapısal formu, çalışma koşullarını ve ortamı göz önünde bulundurun.
Yük ataletini ve sürekli torku hesaplayın, çalışma modunu ayarlayın ve hızlanma/yavaşlama torkunu, ortalama hızı ve ortalama yük torkunu belirleyin.
Son olarak, hizmet ömrü gereksinimlerine göre gerekli nominal torku hesaplayın.
Ayrıntılı seçim rehberliği için, profesyonel yardım almak üzere lütfen HONPINE ile iletişime geçin.
İletişim Bilgileri
Telefon/WhatsApp: +86 18994329920
E-posta: sales@honpine.com

C：

Endüstriyel robotlar, RV redüktörlerinin birincil uygulama alanıdır.
Bir RV redüktörünün temel avantajları arasında yüksek rijitlik, yüksek hassasiyet, büyük iletim oranı ve uzun hizmet ömrü bulunur — bu da onu özellikle ağır yük robot eklemlerinde vazgeçilmez kılar.
Bir RV redüktörünün temel işlevi, motorun yüksek hızlı, düşük torklu çıkışını düşük hızlı, yüksek torklu güce dönüştürerek hassas hareket kontrolünü sağlamaktır.
İletim hassasiyeti tipik olarak yay-saniye seviyelerine ulaşabilir ve hizmet ömrü yaygın olarak 10,000 saati aşar.
