Bir döner aktüatörün temel prensibi, hareketi esnek bir spline ile sert bir spline arasındaki kavrama yoluyla ileten harmonik tahrik teknolojisine dayanır.
Yapısı tipik olarak üç ana bileşenden oluşur: bir dalga üreteci, bir esnek spline ve bir dairesel spline. Dalga üreteci, esnek spline’ı elastik olarak deforme olmaya zorlar ve dairesel spline ile periyodik olarak kavuşmasını sağlar. Bu, yüksek hızlı ve düşük torklu girdiyi düşük hızlı ve yüksek torklu çıktıya dönüştürür.
Bu tasarım, mekanik boşluğu azaltır ve iletim doğruluğunu artırır. Ayrıca, optimize edilmiş malzemeler ve ısıl işlem süreçleri, kilit bileşenlerin सेवा ömrünü uzatır.

Endüstriyel robotikte, döner aktüatörlerin yüksek yük kapasitesi ve yüksek tekrarlanabilir konumlandırma doğruluğu gereksinimlerini karşılaması gerekir. Örneğin, altı eksenli robot kollarında kompakt yapıları kurulum alanından tasarruf sağlarken, düşük sürtünmeli tasarım enerji tüketimini azaltır ve uzun süreli sürekli çalışmayı destekler.
Hassas işleme ekipmanlarında, mikron düzeyindeki iletim doğruluğu işlenen iş parçalarının yüksek yüzey kalitesinin sağlanmasına yardımcı olur.
Ayrıca, bazı modeller sızdırmaz yapıları entegre ederek toz ve suya dayanıklılığı artırır; bu da onları otomotiv üretimi ve gıda işleme gibi sıkı temizlik gereksinimleri olan ortamlar için uygun hale getirir.

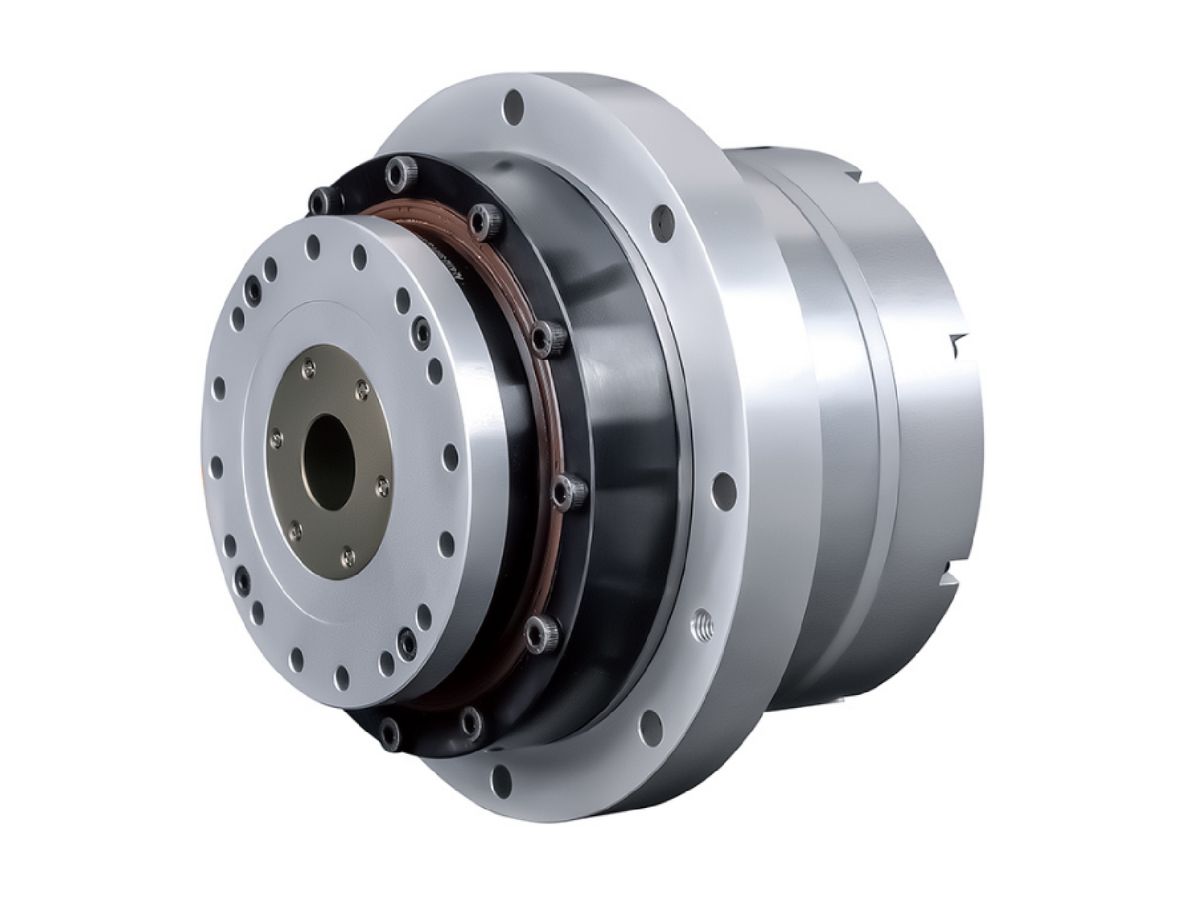

Harmonik Döner Aktüatör, harmonik dişli redüktörü, çerçevesiz tork motoru, mutlak enkoder ve opsiyonel elektromanyetik freni kompakt bir montaj içinde birleştiren, yüksek düzeyde entegre edilmiş hassas hareket kontrol ünitesidir.
Ayrı motorlar, dişli kutuları ve kaplinler gerektiren geleneksel servo sistemlerin aksine, Entegre Harmonik Aktüatör yüksek konumlandırma doğruluğu, sıfır boşluk ve önemli ölçüde basitleştirilmiş mekanik tasarım ile eksiksiz bir döner hareket çözümü sağlar.
HONPINE, zorlu endüstriyel otomasyon uygulamaları için hem standart Harmonic Drive Döner Aktüatörler hem de Büyük Delikli Harmonik Döner Aktüatörler sunar.

Büyük Delikli Harmonik Döner Aktüatör, kabloların, pnömatik boruların, fiber optiklerin, lazer ışınlarının ve diğer yardımcı hatların aktüatör merkezinden doğrudan geçmesine olanak tanıyan büyük boyutlu bir geçiş deliğine sahiptir.

Geleneksel dolu milli döner aktüatörlerle karşılaştırıldığında, büyük delikli yapı çeşitli avantajlar sunar:

Daha temiz ve daha düzenli kablo yönlendirme
Daha az kurulum alanı
Daha iyi makine görünümü
Daha az kablo bükülmesi ve aşınması
Daha düşük sinyal paraziti riski
Kompakt ekipmanlara daha kolay entegrasyon

Bu tasarım özellikle işbirlikçi robotlar, yarı iletken ekipmanları, lazer işleme sistemleri ve hassas otomasyon için uygundur.

Döner aktüatörlerin enerji tasarrufu avantajları temel olarak iki açıdan gelir:
İlk olarak, geliştirilmiş iletim verimliliği enerji kaybını azaltır—örneğin, mekanik sürtünmeyi azaltmak için düşük sürtünmeli kaplamalar veya optimize edilmiş yağlama sistemleri kullanılarak.
İkinci olarak, hafif tasarım toplam ağırlığı azaltır ve böylece tahrik motorunun yük gereksinimlerini düşürür.

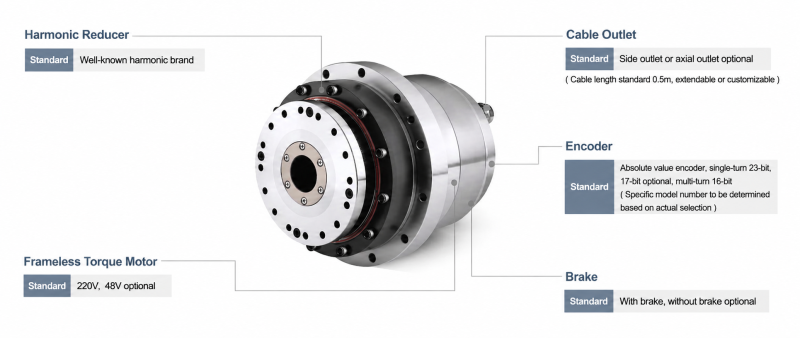

Bir HONPINE Entegre Harmonik Aktüatör tipik olarak şunları içerir:

Yüksek hassasiyetli harmonik tahrik redüktörü
Çerçevesiz tork servo motoru
Çok turlu mutlak enkoder
Opsiyonel elektromanyetik fren
Entegre rulman sistemi
Kompakt gövde ve sızdırmazlık yapısı

Bu entegre tasarım, montaj hatalarını en aza indirirken genel sistem rijitliğini ve güvenilirliğini artırır.

HONPINE Harmonik Dişli Aktüatörleri birkaç temel avantaj sunar:

Sıfır boşluklu aktarım
Yüksek konumlandırma doğruluğu
Geniş içi boş mil tasarımı
Kompakt entegre yapı
Yüksek burulma rijitliği
Bakım gerektirmeyen çalışma
Standart olarak IP65 koruma (opsiyonel IP67)
Kolay kurulum
Nominal yük altında 15,000 çalışma saatini aşan uzun hizmet ömrü

HONPINE, tescilli optimizasyon algoritmaları sayesinde geleneksel harmonik tahrik sistemlerine kıyasla genel aktüatör rijitliğini de önemli ölçüde artırır.

Nominal çalışma koşulları altında, bir HONPINE Harmonic Drive Rotary Actuator ürününün konumlandırma hassasiyeti 15,000 saatten fazla korunabilir.

Aktüatör, periyodik yağlama değişimi ihtiyacını ortadan kaldıran, sızdırmaz ve bakım gerektirmeyen bir tasarıma sahiptir; bu da kullanım ömrü boyunca genel bakım maliyetlerini azaltır.

HONPINE Döner Eklem Aktüatörleri; yüksek hassasiyet, kompakt kurulum ve esnek kablo yönlendirme gerektiren endüstrilerde yaygın olarak kullanılır, bunlara şunlar dahildir:

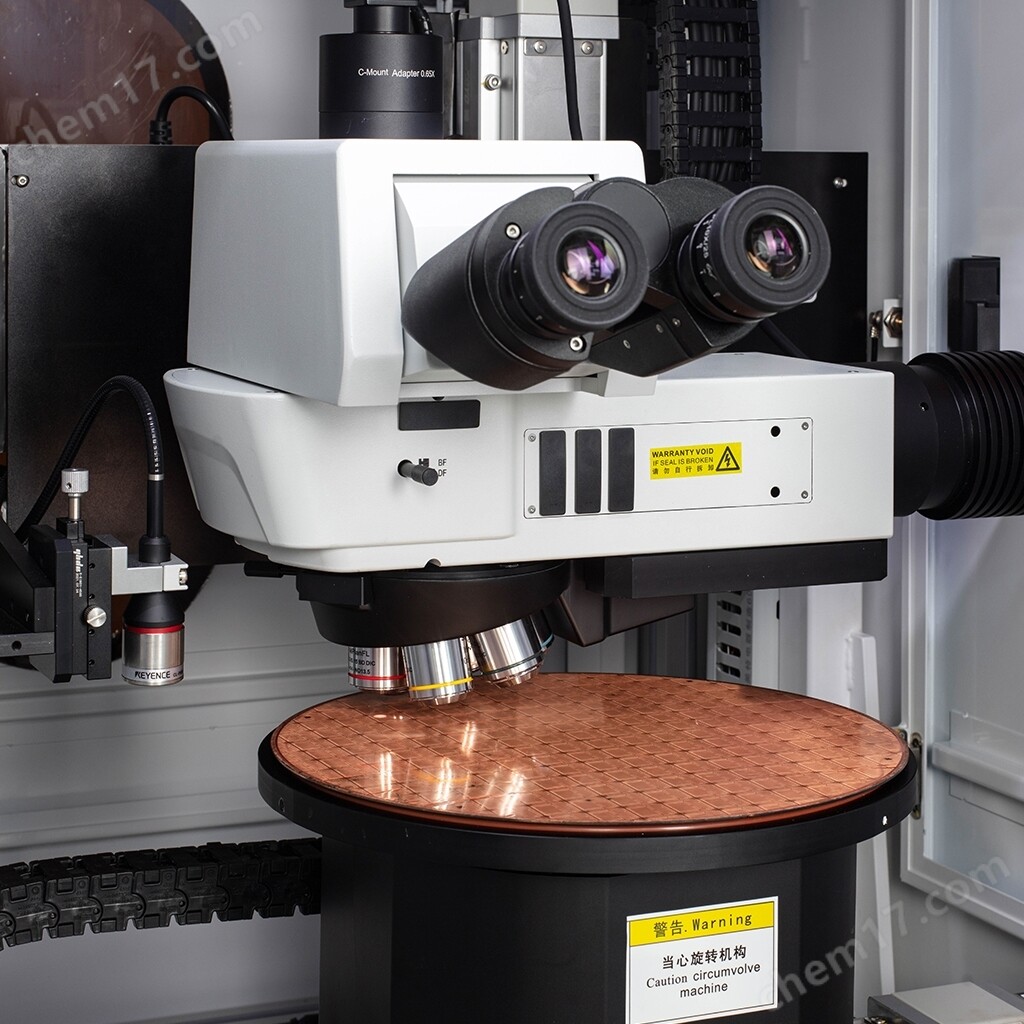

Yarı iletken ekipmanları
Wafer taşıma sistemleri
Hassas CNC döner tablaları
Lazer kesim ve lazer markalama makineleri
Elektronik montaj ekipmanları
Tıbbi cihazlar
Cerrahi robotlar
İşbirlikçi robotlar (Cobots)

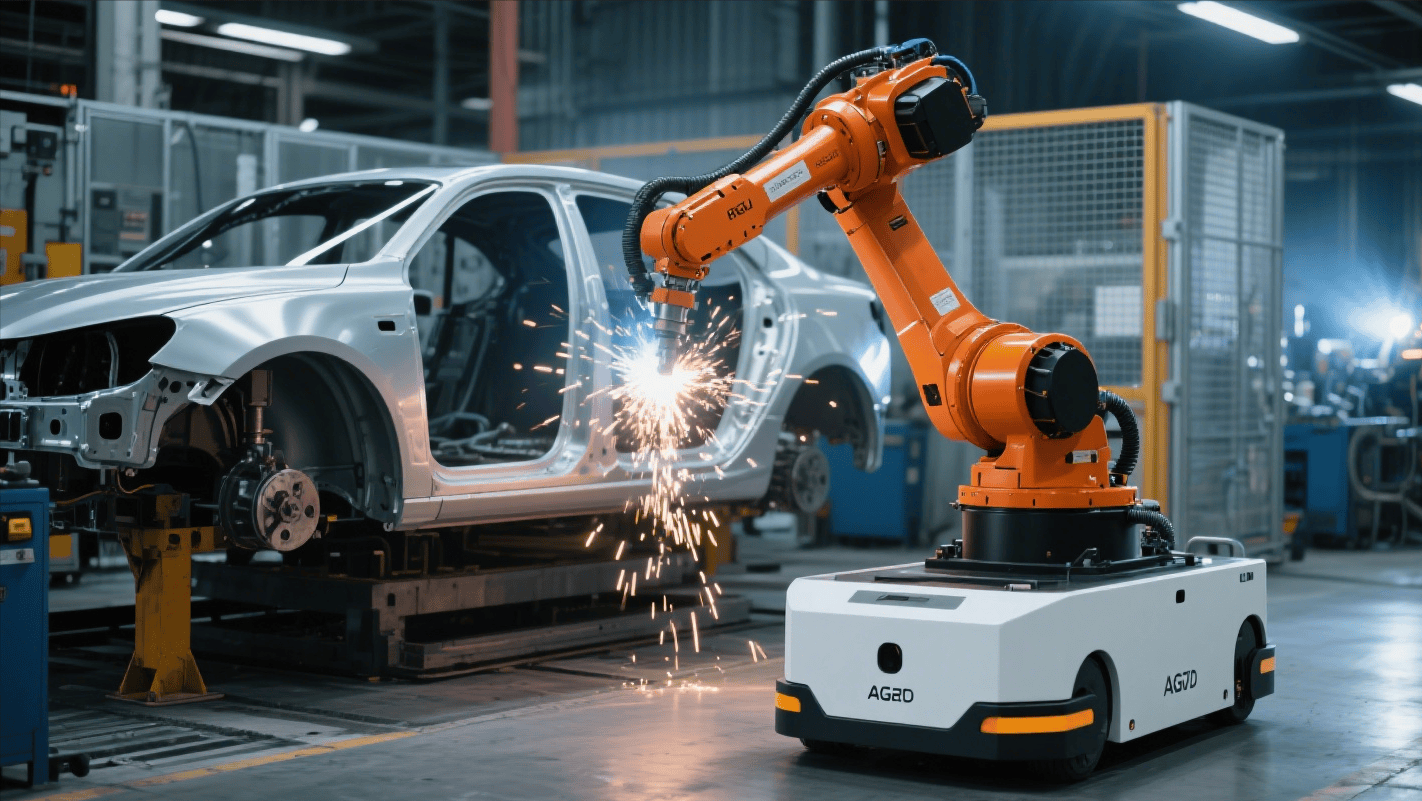

Endüstriyel robot eklemleri
Muayene ve metroloji ekipmanları
Baskı makineleri
Cam işleme ekipmanları

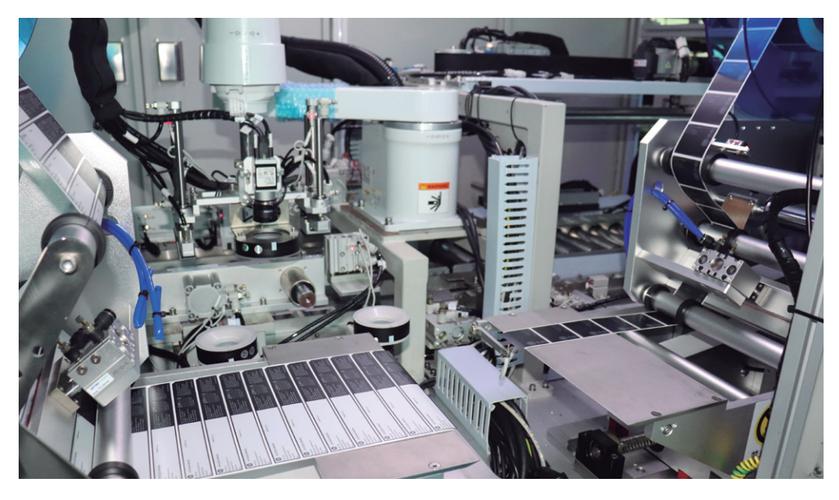

Otomasyon üretim hatları

HONPINE Servo Döner Aktüatörleri, aşağıdakiler dahil olmak üzere yaygın endüstriyel iletişim protokollerini destekler:

EtherCAT
CANopen

Standart enkoder seçenekleri şunları içerir:

Çok turlu mutlak enkoder
Tamagawa 23-bit protokolü
Nikon 24-bit protokolü

Bu enkoder seçenekleri, hassas hareket kontrolü için yüksek çözünürlüklü konum ve hız geri bildirimi sağlar.

HONPINE Harmonik Döner Aktüatörler, hızlı kurulum için flanş montajlı entegre bir tasarıma sahiptir.

Optimum performans için:

Mil hizalamasının doğru olduğundan emin olun
Önerilen montaj torku spesifikasyonlarına uyun
Mümkün olduğunda kabloları içi boş milden geçirin
Motor spesifikasyonlarına göre uyumlu servo sürücüler kullanın

Entegre tasarım, geleneksel motor-redüktör gruplarına kıyasla kurulum süresini önemli ölçüde azaltır.

Hayır.

HONPINE Entegre Harmonik Aktüatörleri, bakım gerektirmeden çalışacak şekilde tasarlanmıştır.

Normal çalışma koşulları altında, kullanıcıların şunları yapmasına gerek yoktur:

Gresi değiştirmek
Periyodik iç bakım yapmak
Aktüatörü sökmek

Önleyici bakım için titreşimi, çalışma sıcaklığını ve anormal gürültüyü izlemek amacıyla rutin kontrol önerilir.

Standart çalışma koşulları şunları içerir:

Çalışma sıcaklığı: 0–40°C
Depolama sıcaklığı: –20–60°C
Bağıl nem: 20–80% RH (yoğuşmasız)
Titreşim direnci: 24.5 m/s² (10–400 Hz)
Koruma sınıfı: IP65 standardı
Opsiyonel koruma: IP67

Aktüatör, aşındırıcı gazlardan, aşırı tozdan, yağ buharından ve patlayıcı atmosferlerden arındırılmış iç mekan endüstriyel ortamlar için tasarlanmıştır.

Evet.

Profesyonel bir Harmonik Aktüatör Üreticisi olarak HONPINE, aşağıdakiler dahil olmak üzere kapsamlı özelleştirme hizmetleri sunar:

Özel flanş ölçüleri
Montaj deliği yapılandırmaları
İçi boş mil boyutları
Fren seçenekleri
IP67 su geçirmez koruma
Konnektör tipleri
Kablo çıkış yönleri
Mekanik arayüz değişiklikleri

Mühendislik ekibimiz, belirli uygulamalar için aktüatör entegrasyonunu optimize etmek üzere müşterilerle yakın iş birliği içinde çalışır.

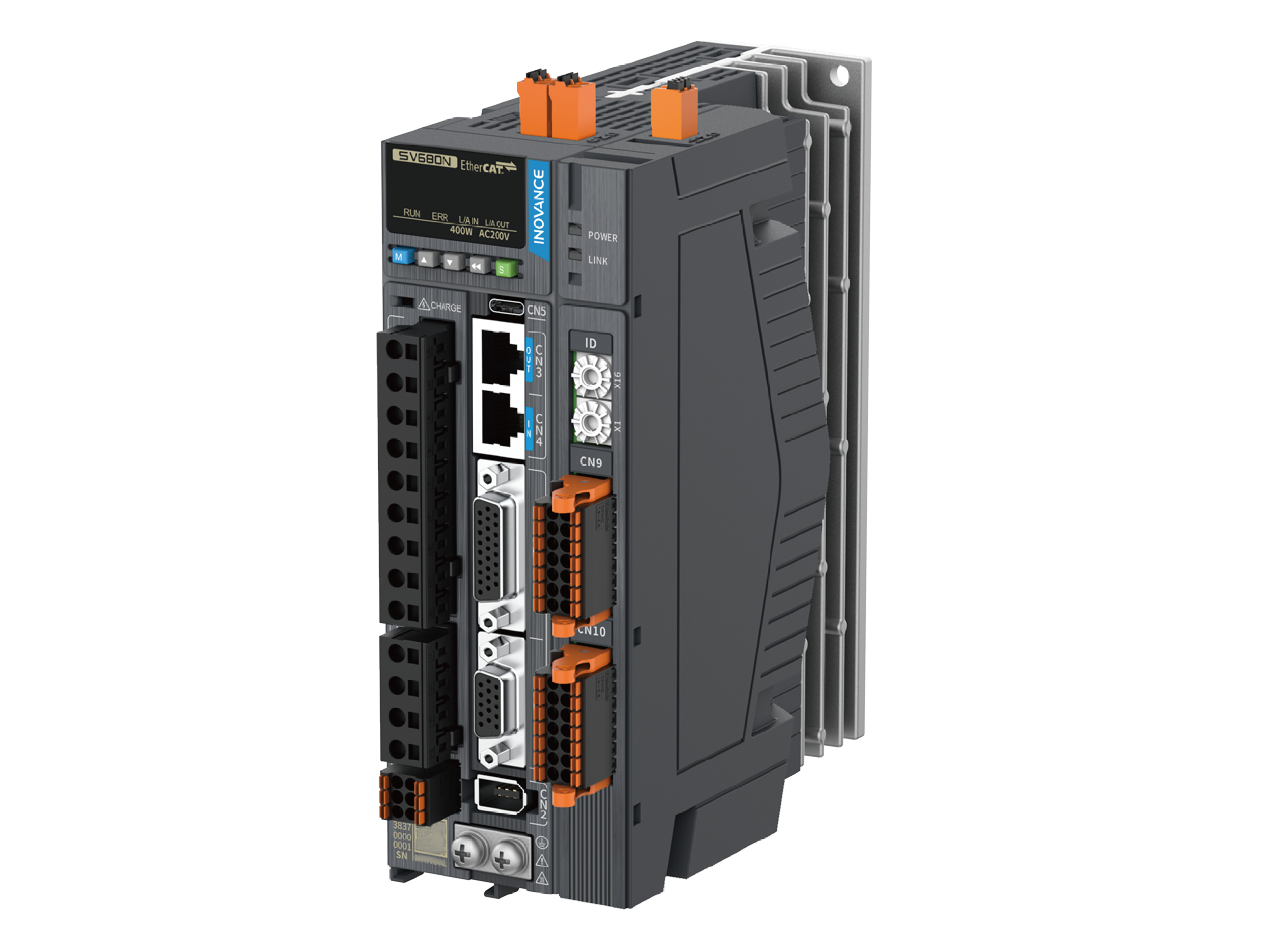

Aktüatör ve servo sürücüsü ayrı olarak kurulur.

Servo sürücüleri, aktüatörün motor özelliklerine göre seçilmelidir, bunlar şunları içerir:

Anma gerilimi
Anma akımı
Tork sabiti
Enkoder tipi
İletişim protokolü

HONPINE, optimum sistem performansını sağlamak için profesyonel sürücü seçimi desteği sağlar.

HONPINE, her Harmonik Döner Aktüatör için aşağıdakiler dahil kapsamlı teknik kaynaklar sağlar:

Ürün katalogları
Seçim kılavuzları
Ölçü çizimleri
3D CAD modelleri
Elektrik dokümantasyonu
Performans verileri
Satın alma öncesi ve sonrası teknik danışmanlık

Eksiksiz dokümantasyon paketini talep etmek için lütfen HONPINE satış ekibiyle iletişime geçin.

Harmonik döner aktüatörler, 15,000 saatten fazla hassasiyet koruma ömrü ile istikrarlı performans sunar.
Doğrudan tahrikli entegre tasarım ve tamamen sızdırmaz yapı sayesinde kurulum basittir ve gerçekten tak-çalıştır özelliğine sahiptir.
Sınırlı alan, ağır yükler ve yüksek hassasiyet gereksinimleri olan uygulamalar için, harmonik mekatronik aktüatörler ideal bir çözüm sunar.

Harmonik servo aktüatörleri yaygın olarak şunlarda kullanılır:

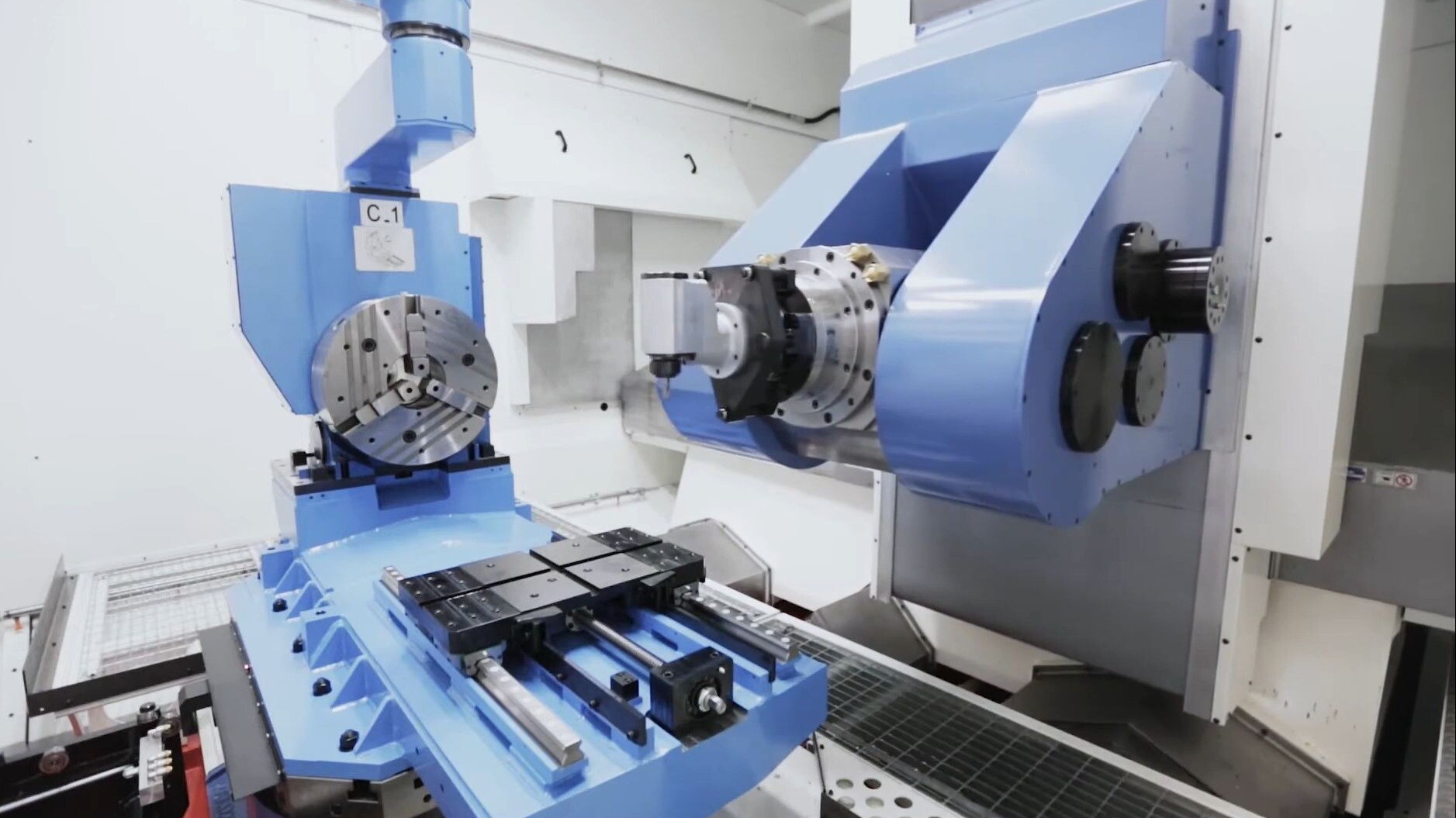

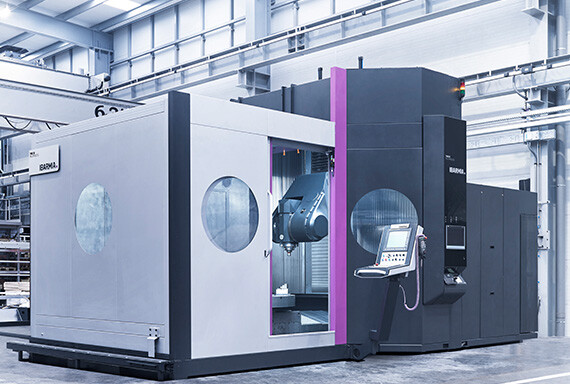

Takım tezgahı döner tablaları
Lazer kesim sistemleri
Elektronik ve yarı iletken ekipmanları
Hassas CNC takım tezgahları
3C (bilgisayar, iletişim, tüketici elektroniği) ekipmanları
Hassas lazer işleme ekipmanları
LED üretim ekipmanları
Muayene ve test ekipmanları
Tıbbi cihazlar
Robotlar ve özel robotik kollar
Baskı makineleri ve mürekkep püskürtmeli ekipmanlar
Cam işleme ekipmanları
Hassas ölçüm cihazları

Aktüatör, sıfır boşluk ve düşük gürültü özellikleriyle yüksek devrilme rijitliğini, yüksek tork yük kapasitesini ve düzgün çalışmayı bir araya getirir.
15,000 saati aşan hizmet ömrüyle bakım gerektirmez ve yağlayıcı değişimi gerektirmez.
İçi boş mil tasarımı, kabloların ve pnömatik hatların kolayca yönlendirilmesini sağlar. Standart servo sürücülerle uyumludur ve tak-çalıştır kurulumu destekler.

Çalışma ömrü: 15,000 saat
Çalışma sıcaklığı: −20 °C to +75 °C

HONPINE, akım, tork, verimlilik ve diğer temel parametreleri doğru şekilde ölçmek için yüksek hassasiyetli güç analizörleri kullanır, veri eğrileri ile tork-hız (T-n) eğrilerini otomatik olarak oluşturur.
Tüm performans verileri, ek doğruluk ve rijitlik ölçüm ekipmanlarıyla desteklenen gerçek çıkış testleriyle doğrulanır, güvenilir ve doğru teknik özellikler sağlar.

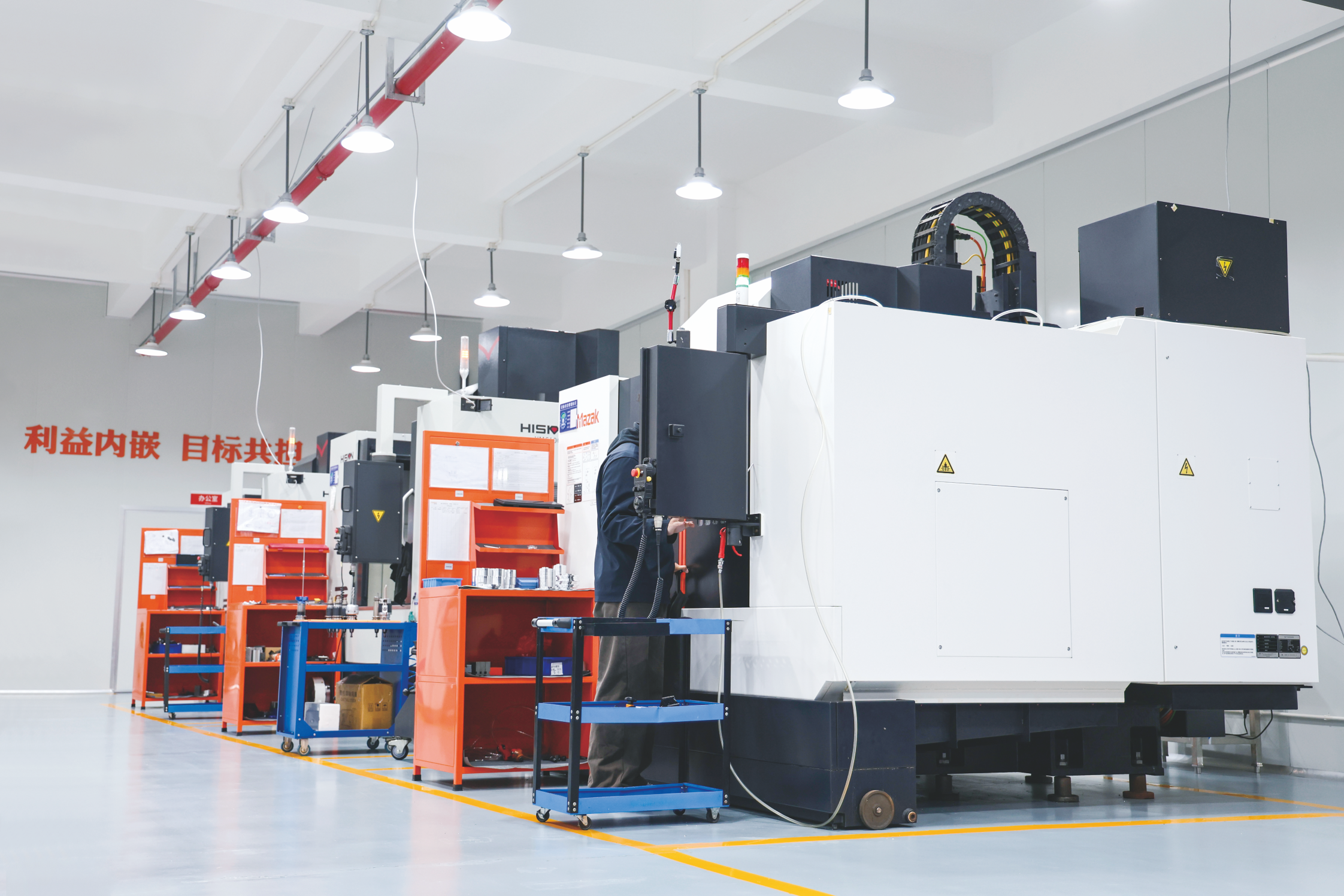

HONPINE, 0–100 N·m ve 100–1000 N·m değerlerinde derecelendirilmiş, 11 ile 58 arasındaki tam boyut aralığını kapsayan iki kapsamlı test tezgahı işletmektedir.
Yüksek hassasiyetli güç analizörleri akımı, torku, verimliliği ve diğer parametreleri doğru bir şekilde ölçer, performans eğrilerini ve tork-hız (T-n) eğrilerini otomatik olarak oluşturur.
Bu, tüm spesifikasyonların teorik tahminlerle değil, gerçek çıkış performansıyla doğrulanmasını sağlar. Doğruluk ve rijitlik testi için ek ekipman kullanılır.

Kısaca, bir redüktörün hassasiyeti, motorun dönüşü dişli kutusu üzerinden iletildikten sonra gerçek çıkış konumu ile teorik konum arasındaki sapmayı ifade eder.

Örneğin, motor 180° giriş yaparsa ve redüksiyon oranı 10:1 ise, teorik çıkış 18° olmalıdır. Ancak gerçekte dişli kutusu nadiren tam olarak 18°'de durur. Eğer 18.02°'de durursa, bu 0.02° fark konumlandırma hatasıdır. Bunu daha küçük bir birime dönüştürürsek, 0.02° 1.2 arkdakikaya eşittir. İşte buna dişli kutusu konumlandırma hassasiyeti hatası deriz.

Harmonik döner aktüatör, Tamagawa protokolüyle uyumlu 23-bit bir enkoder ile donatılmıştır.
Motor, 48 V servo sürücü ile çalışacak şekilde tasarlanmıştır. Müşteriler kendi Tamagawa uyumlu enkoderlerini kullanabilir veya HONPINE ek kolaylık için harici bir sürücü sağlayabilir.

Bunun nedeni, herhangi bir mekanik aktarımda bileşenler arasında boşluklar, sürtünme ve elastik deformasyon bulunmasıdır. Bunlar, konumlandırma hatalarına neden olan başlıca “suçlular”dır.

Piyasada “sıfır boşluk” iddiasında bulunan birçok dişli kutusunun çoğu zaman yanıltıcı olduğunu belirtmek gerekir. “Sıfır boşluk”, “sıfır konumlandırma hatası” anlamına gelmez. Boşluk, doğruluğu etkileyen yalnızca bir faktördür. Dişliler arasındaki boşluk ortadan kaldırılsa bile, rulmanlar ve kaplinler gibi bileşenlerde hâlâ boşluklar vardır ve dişliler arasında gerçekten sıfır boşluğa ulaşmak son derece zordur.

Bu nedenle, bir dişli kutusu satın alırken, gerçek konumlandırma doğruluğunu doğrulamak önemlidir.

HONPINE harmonik döner aktüatörlerinin performans parametreleri gerçek test verilerine dayanmaktadır; oysa piyasadaki birçok redüktör ve aktüatör, çoğu zaman gerçek performanstan farklı olan teknik özellikler yayınlamaktadır.

Burulma rijitliği, birim yük altında çıkış milinde meydana gelen deformasyon miktarını ifade eder ve aktüatörün deformasyona karşı direncini yansıtır.
Dengeli yükleme koşullarında, burulma rijitliğinin konumlandırma doğruluğu üzerinde az etkisi vardır. Ancak eksantrik veya dengesiz yüklerde önemli bir etkiye sahiptir.
Örneğin, bir takım tezgâhında dikey olarak monte edilmiş 170 mm'lik bir döner tabla düşünün. Dönme merkezinden 100 mm ofsetli 20 kg eksantrik bir yük uygulanırsa, 90° konumlandırmada bu yük çıkış milinde şu torku oluşturur:
20 × 9.8 × 0.1 ≈ 20 N·m
Takım tezgâhı döner tablalarında ve eğme kafalarında, daha yüksek burulma rijitliği daha sert malzemelerin ve daha büyük kesme hacimlerinin işlenmesine olanak tanır ve çok eksenli takım tezgâhlarının performansını ve verimliliğini önemli ölçüde artırır. Bu, takım tezgâhı uygulamaları için kritik öneme sahiptir.
Burulma rijitliği sıralaması (düşükten yükseğe)
Harmonic < RV < SPINEA cycloidal = roller cam < Sumitomo cycloidal < PSC b
