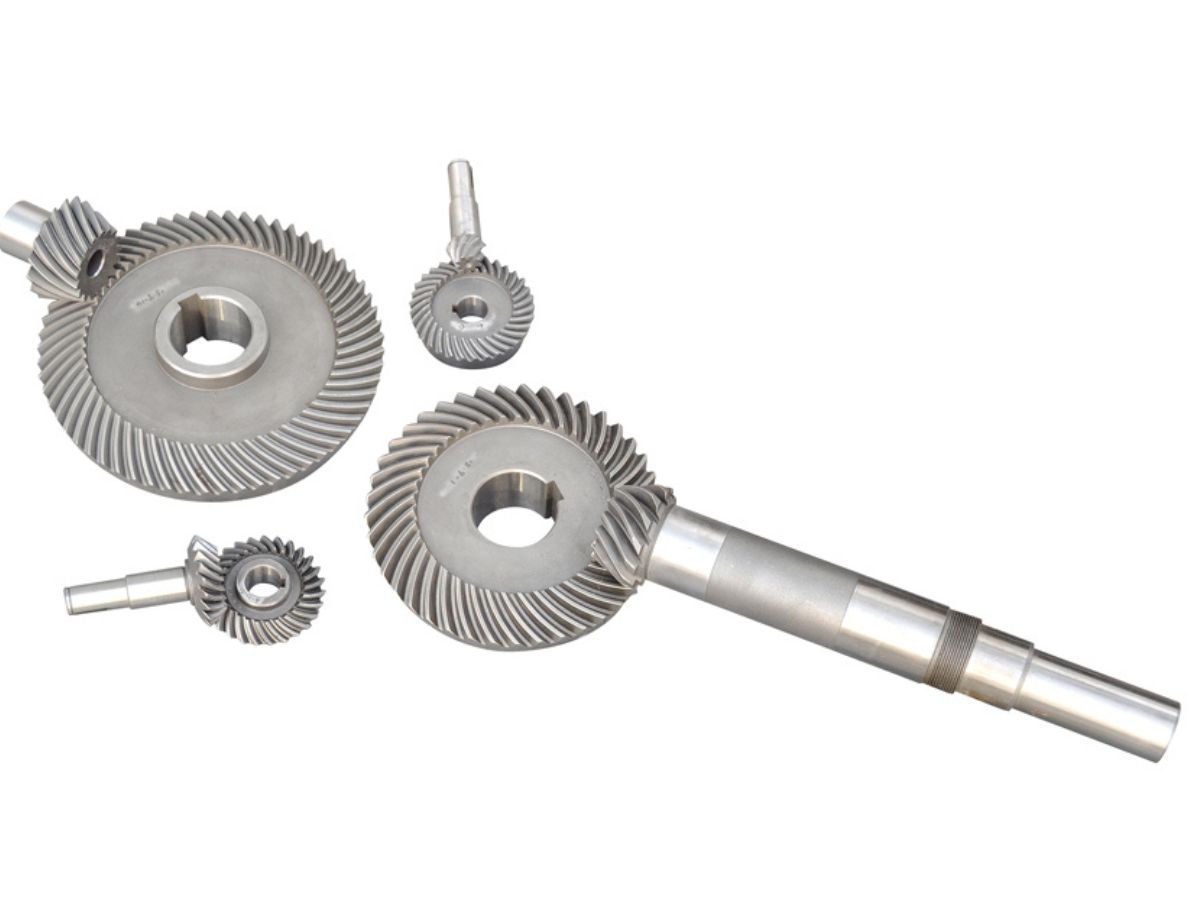

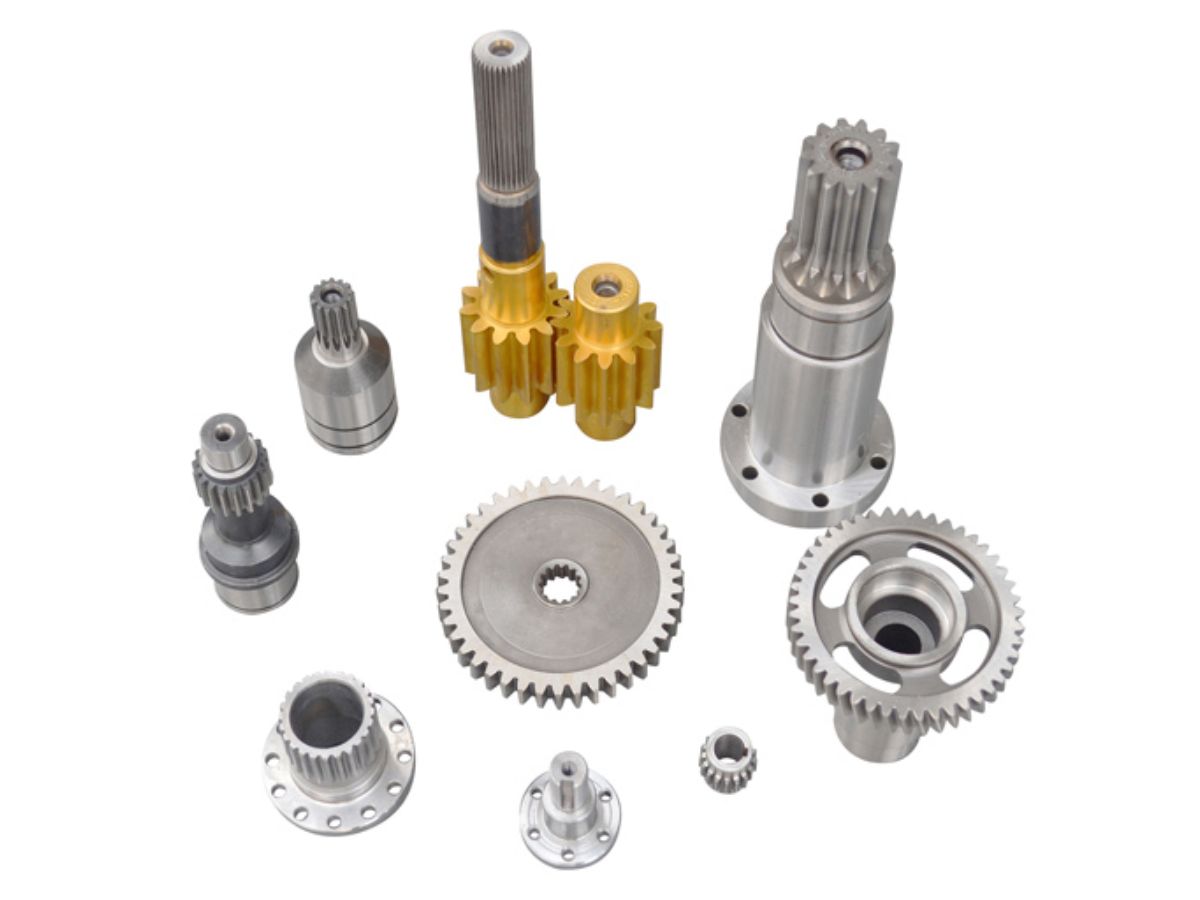

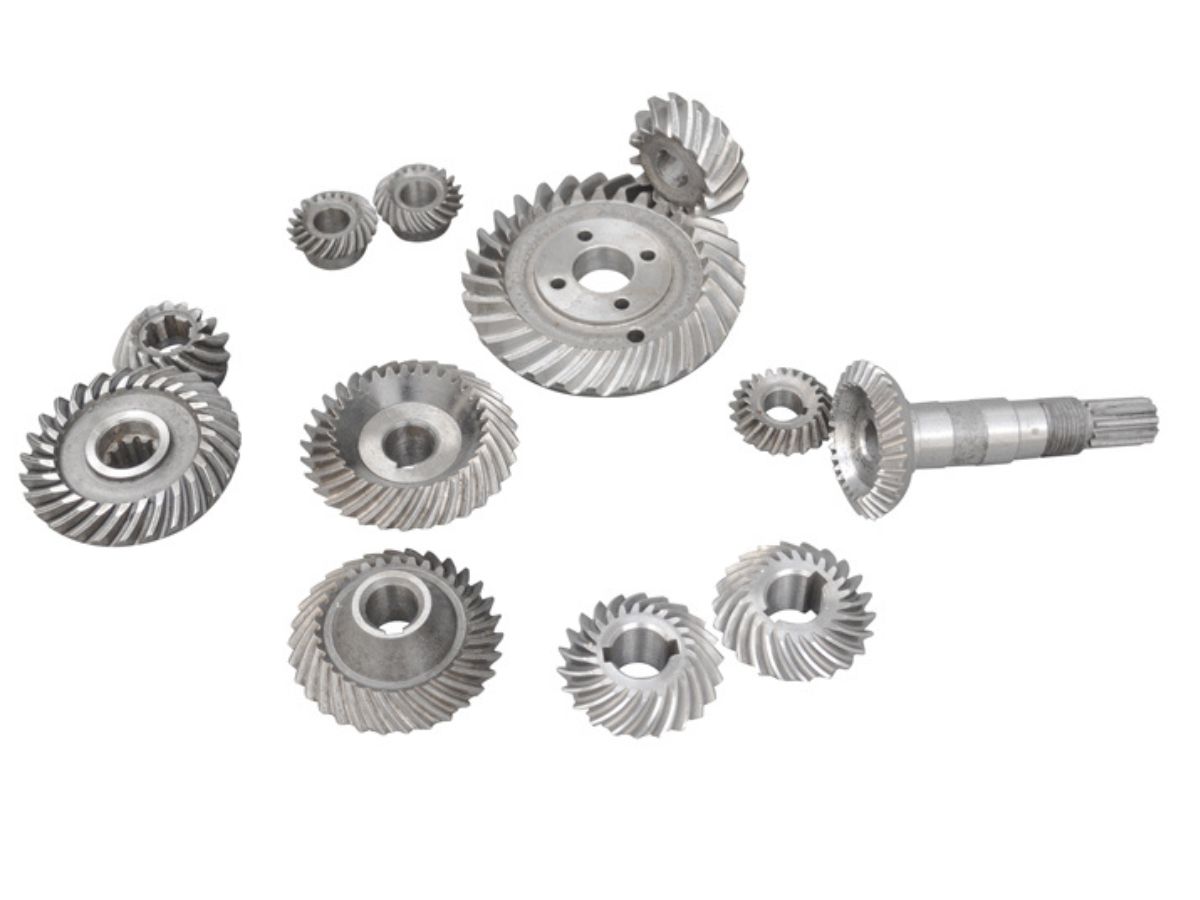

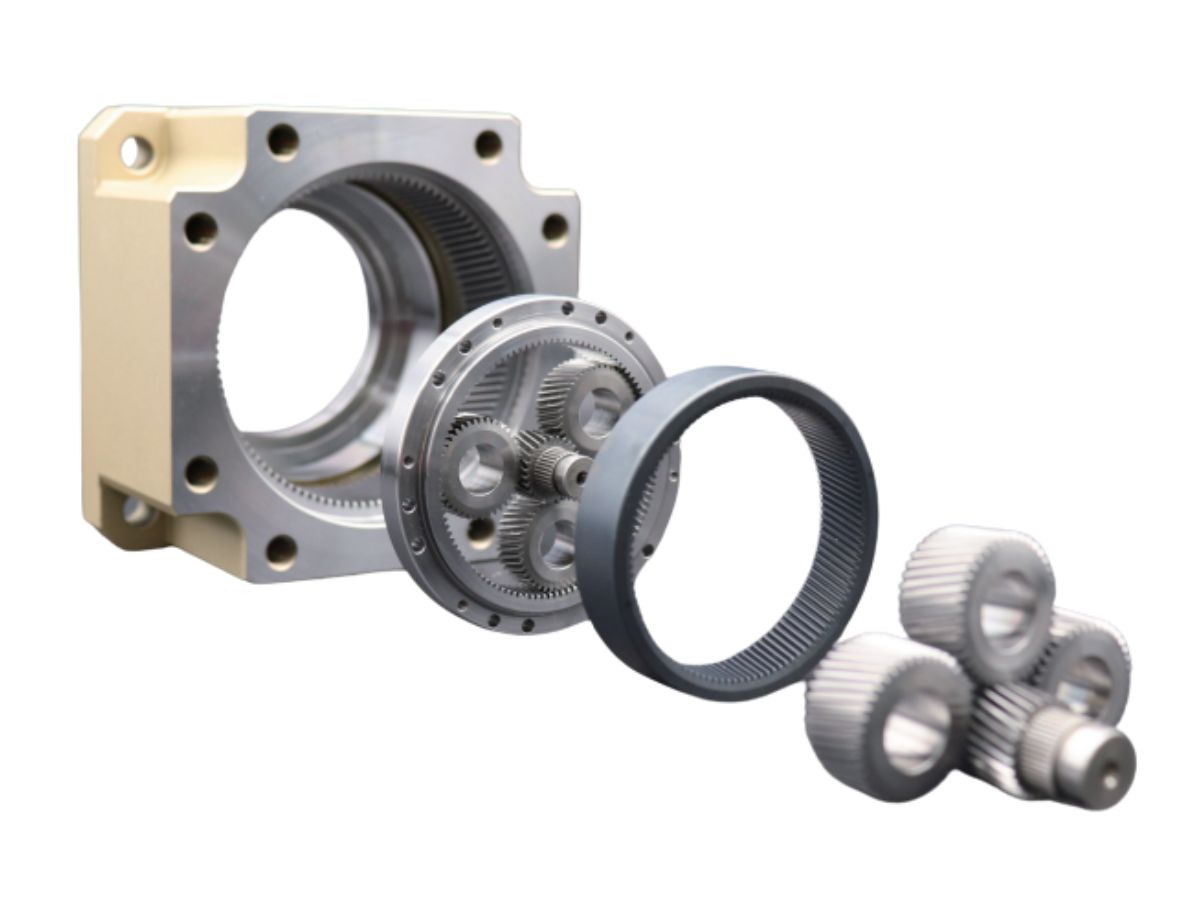

CNC Robot Makineleri için Özel Üretim Yüksek Hassasiyetli Dişliler

CNC Robot Makineleri için Özel Üretim Yüksek Hassasiyetli Dişliler

  • CNC Robot Makineleri için Özel Üretim Yüksek Hassasiyetli Dişliler
  • CNC Robot Makineleri için Özel Üretim Yüksek Hassasiyetli Dişliler
  • CNC Robot Makineleri için Özel Üretim Yüksek Hassasiyetli Dişliler
  • CNC Robot Makineleri için Özel Üretim Yüksek Hassasiyetli Dişliler

● Giriş

Uzman mühendislik ekibimiz ve Amerika Birleşik Devletleri, Japonya ve önde gelen yerli tedarikçilerden ithal edilen 30'dan fazla gelişmiş CNC dişli kesme makinesiyle desteklenen hassas dişlilerin özel üretiminde uzmanlaşıyoruz. Entegre üretim kabiliyetlerimiz arasında spiral konik dişli kesme, lepleme, taşlama ve azdırma işlemleri yer alır; bunlara Oerlikon dişli lepleme makineleri, konik dişli taşlama makineleri ve hassas kontrol ekipmanları eşlik eder. Hem prototipler hem de seri üretim için hammaddeden bitmiş ürüne tek noktadan hizmet sunuyoruz.
Hassas dişlilerimiz, takım tezgahları, dişli redüktörler, İHA'lar, insansı robotlar, madencilik ekipmanları, petrol ve gaz makineleri, kimyasal işleme sistemleri, baskı ekipmanları, denizcilik uygulamaları ve diğer yüksek hassasiyetli iletim sistemlerinde yaygın olarak kullanılmaktadır.
Teknik özellikler: Modül 0.5–30 mm | Çap 10–800 mm | Hassasiyet DIN 5–8 | Dişli türleri: düz, helisel, konik, sonsuz ve özel dişliler.
Bize Ulaşın

Özellikler

1. Hassas İşleme Kontrolü

Olağanüstü hassasiyet sağlamak için gelişmiş dişli taşlama süreçleri kullanılır:

  • Diş profili hatası ±0.01 mm içinde kontrol edilir

  • Helis sapması ≤ 0.005 mm/m olarak korunur

  • CNC takım tezgahları, robotik mafsallar ve hassas otomasyon ekipmanları gibi yüksek hassasiyetli uygulamalar için uygundur


2. Yüzey İşleme Teknolojisi

Performansı ve dayanıklılığı artırmak için:

  • Karbonlama ve su verme işlemleri diş yüzeyi sertliğini artırır

  • Dövme bilyalama, aşınma direncini ve yorulma dayanımını iyileştirir

  • İsteğe bağlı nitrürleme işlemi, korozyon direncini ve hizmet ömrünü artırır


3. Özelleştirilmiş Tasarım Yeteneği

Müşteri gereksinimlerine göre aşağıdakileri içeren özel dişli çözümleri sunuyoruz:

  • Kurulum alanı kısıtlamaları

  • İletim oranı gereksinimleri

  • Çalışma hızı spesifikasyonları

  • Yük ve tork koşulları

Profil kaydırmalı dişliler dahil olmak üzere özel standart dışı dişliler tasarlanabilir ve üretilebilir:

  • Profil kaydırmalı dişliler

  • Çift helisli (balıksırtı) dişliler

  • Özel iletim dişli yapıları

  • Uygulamaya özel hassas dişli bileşenleri

Kapsamlı üretim kabiliyetlerimiz ve sıkı kalite kontrolümüzle, modern endüstriyel, robotik, havacılık ve otomasyon uygulamalarının zorlu gereksinimlerini karşılayan yüksek performanslı hassas dişliler sunuyoruz.


Teknik Özellikler

Sayfa 1

TürlerTedarik DurumuModül(M)Çaplar(mm)Hassasiyet(DIN)
Düz Konik DişlilerDövmeM0.5-M15Φ10~500DIN8-9
PlanlamaM0.5-M15中10~φ500DIN7-9
TaşlamaM0.5-M15φ10~φ600DIN5-6
5 Eksenli İşlemeM35 Maks.φ2500  Maks.DIN3-6
Spiral Konik DişlilerLaplama(Gleason)M0.5-M15φ10~φ700DIN7-8
Taşlama(Gleason)M0.5-M30Φ10~1600DIN5-6
Sert Kesme(Klingelnberg)M3.0-M30φ200~φ2500DIN5-6
5 Eksenli İşleme(Gleason)M35 Maks.φ2500  Maks.DIN3-6
5 Eksenli İşleme(Klingelnberg)M35 Maks.φ2500  Maks.DIN3-6
Hipoid Konik DişlilerLaplamaM0.5-M15φ20~中600DIN8-9
TaşlamaM0.5-M15φ20~φ600DIN5-7
Taç Konik DişlilerLaplamaM0.5-M20φ10~中1600DIN7-8
TaşlamaM0.5-M20φ10~φ1600DIN5-7
Sıfır Konik DişlilerTaşlamaM0.5-M30φ20~1600DIN5-7
Gönye Konik DişlilerTaşlamaM0.5-M30Φ20~Φ1600DIN5-7


Sayfa 2

TürlerTedarik DurumuModül(M)Çaplar(mm)Hassasiyet(DIN)
Düz DişlilerHassas AzdırmaM0.3-M6.0Φ10~φ400DIN5-6
Güç KovanlamaM0.3-M6.0Φ10~φ600DIN5-6
Azdırma+TıraşlamaM0.3-M8.0Φ10~φ800DIN7-8
Azdırma+TaşlamaM0.5-M25φ10~φ2500DIN5-6
Frezeleme+TaşlamaM3.0-M30φ50~φ2500DIN5-6
5 Eksenli İşlemeM35 Maks.Φ2500 Maks.DIN3-6
Kaba Azdırma/FrezelemeM35 Maks.Φ18000 MaksDIN8-9
Helis DişlilerHassas AzdırmaM0.3-M6.0Φ10~φ400DIN5-6
Güç KovanlamaM0.3-M6.0φ10~φ600DIN5-6
Azdırma+TıraşlamaM0.3-M8.0Φ10~φ800DIN7-8
Azdırma+TaşlamaM0.5-M25Φ10~φ2500DIN5-6
Frezeleme +TaşlamaM3.0-M30φ50~φ2500DIN5-6
5 Eksenli İşlemeM35 Maks.Φ2500 Maks.DIN3-6
Kaba Azdırma/FrezelemeM35 Maks.Φ18000 MaksDIN8-9
Balıksırtı DişlilerAzdırma+TaşlamaM3.0-M25Φ10~φ2500DIN5-6
Frezeleme +TaşlamaM3.0-M30φ50~φ2500DIN5-6
5 Eksenli İşlemeM35 Maks.Φ2500 Maks.DIN3-6
Kaba Azdırma/FrezelemeM35 Maks.Φ18000 MaksDIN8-9
İç DişlilerBroşlamaM0.3-M3.0φ10~φ400DIN6-7
Güç KovanlamaM0.3-M6.0Φ10~φ600DIN5-6
ŞekillendirmeM0.3-M30φ20~φ2500DIN8-9
Şekillendirme+TaşlamaM2.0-M30Φ100~φ2500DIN5-6
Frezeleme +TaşlamaM3.0-M35φ100~φ2500DIN5-6
