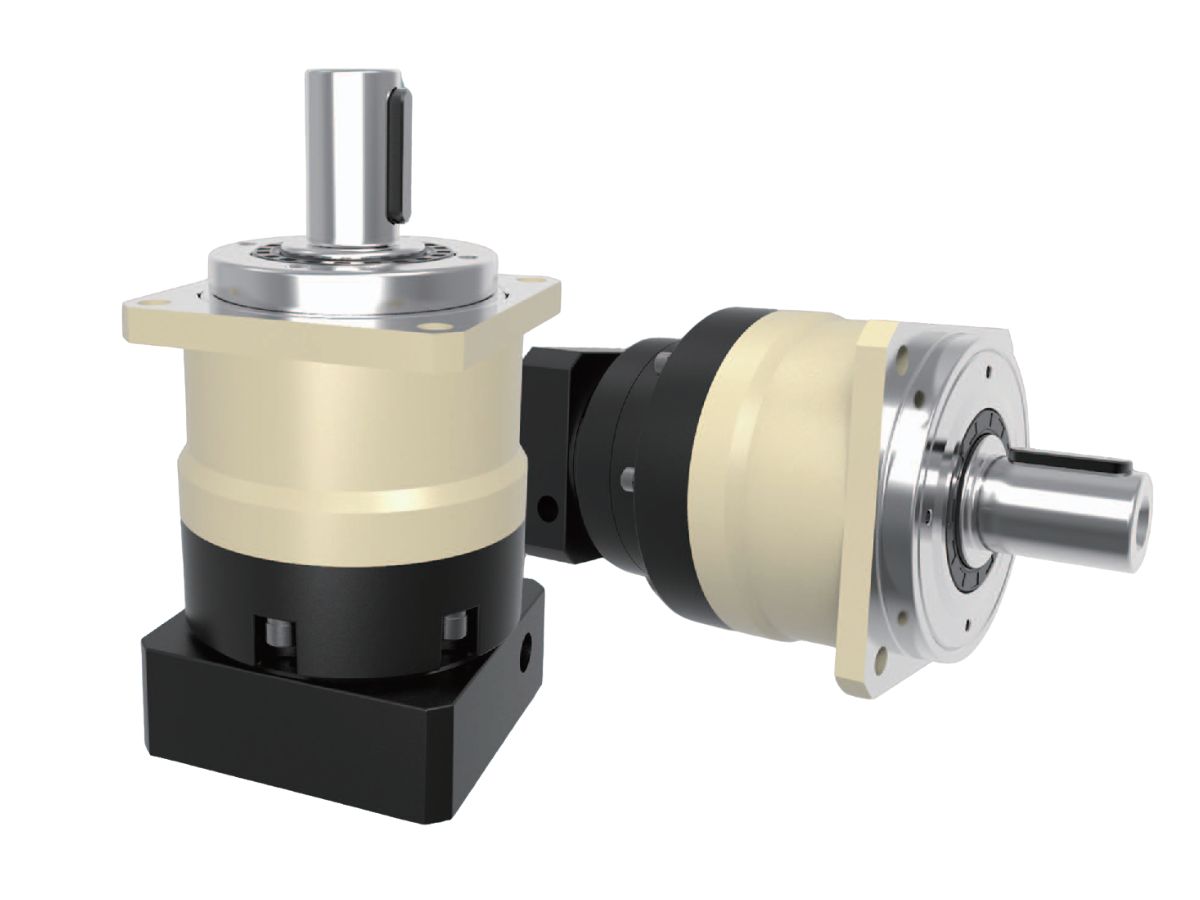

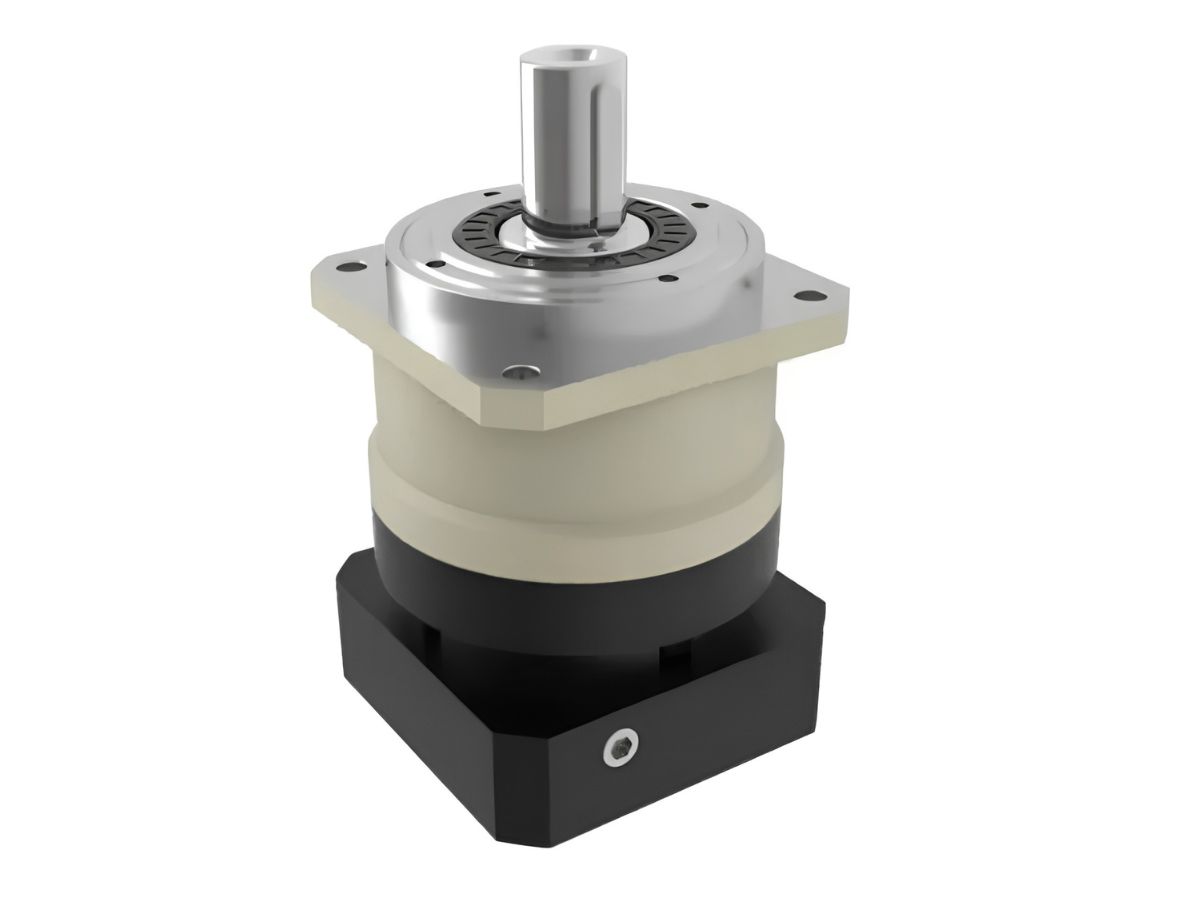

Servo Motor Sistemleri için Ekonomik Planet Redüktör

Name: Servo Motor Sistemleri için Ekonomik Planet Redüktör
SKU: -1

● Giriş

HONPINE MYB Serisi planet redüktör, güvenilir performansı, rekabetçi fiyatı ve hızlı teslimatı bir araya getirerek genel endüstriyel otomasyon için uygun maliyetli bir çözüm sunar. 42 mm ile 220 mm arasında değişen yedi gövde boyutunda sunulan ürün, 2000 Nm'ye kadar nominal çıkış torku ve geniş bir redüksiyon oranı aralığı sağlar; bu sayede çeşitli servo motor sistemleri ve güç aktarımı uygulamalarıyla uyumludur.
Tek kademeli modellerde ≤5 arcmin ve iki kademeli modellerde ≤7 arcmin boşluk değerine sahip MYB Serisi, çoğu otomasyon ekipmanı için istikrarlı konumlandırma doğruluğu sunarken model seçimini kolaylaştırır. Kompakt yapısı, yüksek aktarım verimliliği ve dayanıklı tasarımı sayesinde konvansiyonel kayış tahriklerine, standart redüktörlere ve zincirli aktarım sistemlerine ideal bir alternatif oluşturur. Konveyörlerde, paketleme makinelerinde, montaj ekipmanlarında ve baskı makinelerinde yaygın olarak kullanılan MYB Serisi, çok çeşitli endüstriyel uygulamalar için güvenilir ve ekonomik hareket kontrolü sunar.

Bize Ulaşın

Özellikler

Teknik Özellikler

Sayfa 1



Teknik Özellik	Birim	Kademe	Dişli Oranı¹	MYB042	MYB060	MYB090	MYB115	MYB142	MYB180	MYB220
Nominal Çıkış Torku T₂N	Nm	1	3	20	55	130	208	342	588	1,140
			4	19	50	140	290	542	1,050	1,700
			5	22	60	160	330	650	1,200	2,000
			6	20	55	150	310	600	-	-
			7	19	50	140	300	550	1,100	1,800
			8	17	45	120	260	500	1,000	1,600
			10	14	40	100	230	450	520	1,220
		2	12	20	55	130	208	342		-
			15	20	55	130	208	342	588	1,140
			20	19	50	140	290	542	1,050	1,700
			25	22	60	160	330	650	1,200	2,000
			30	22	50	130	208	342	1,200	2,000
			35	22	60	160	330	650	1,200	2,000
			40	22	50	140	290	542	1,200	2,000
			50	22	60	160	330	650	1,200	2,000
			60	20	55	150	310	600	-	-
			70	19	50	140	300	550	1,100	1,800
			80	17	45	120	260	500	1,000	1,600
			100	14	40	100	230	450	520	1,220
Maksimum Çıkış Torku T₂B	Nm	12	3~100	Nominal Çıkış Torkunun 3 Katı
Nominal Giriş Devri n₁	rpm	12	3~100	5,000	5,000	4,000	4,000	3,000	3,000	2,000
Maksimum Giriş Devri n₁B	rpm	12	3~100	10,000	10,000	8,000	8,000	6,000	6,000	4,000
Dişli Boşluğu	arcmin	1	3~10	≤5	≤5	≤5	≤5	≤5	≤5	≤5
Dişli Boşluğu	arcmin	2	12~100	≤7	≤7	≤7	≤7	≤7	≤7	≤7
Burulma Rijitliği	Nm/arcmin	12	3~100	3	7	14	25	50	145	225
İzin Verilen Radyal Yük F₂rB²	N	12	3~100	780	1,530	3,250	6,700	9,400	14,500	50,000
İzin Verilen Eksenel Yük F₂a1B²	N	12	3~100	350	630	1,300	3,000	4,000	6,200	35,000
İzin Verilen Eksenel Yük F₂a2B²	N	12	3~100	390	765	1,625	3,350	4,700	7,250	25,000
Hizmet Ömrü	hr	12	3~100	20,000*
Verim η	%	1	3~10	≥97%
Verim η	%	2	12~100	≥94%
Ağırlık	kg	1	3~10	0.5	1.3	3.7	7.8	14.5	29	48
Ağırlık	kg	2	12~100	0.8	1.9	4.1	9	17.5	33	60
Çalışma Sıcaklığı	℃	12	3~100	-10℃~+90℃
Yağlama		12	3~100	Sentetik Gres
Koruma Sınıfı		12	3~100	IP65
Montaj Konumu		12	3~100	Montaj Yönü
Gürültü Seviyesi (n₁ = 3000 rpm)	dB	12	3~100	≤56	≤58	≤60	≤63	≤65	≤67	≤70
