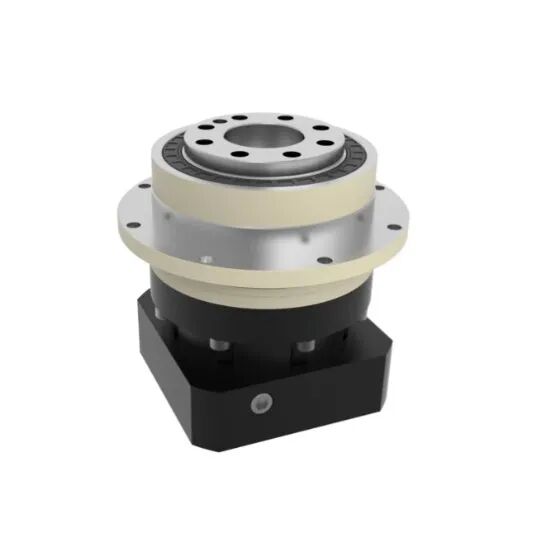

Yüksek Rijitlikli Flanş Çıkış Tasarımlı Hassas Planet Redüktör

Name: Yüksek Rijitlikli Flanş Çıkış Tasarımlı Hassas Planet Redüktör
SKU: -1

● Giriş

HONPINE MYD Serisi Hassas Planet Redüktörü, olağanüstü konumlandırma hassasiyeti, yüksek tork aktarımı ve uzun süreli güvenilirlik gerektiren zorlu hareket kontrolü uygulamaları için yüksek rijitlikli flanş çıkış tasarımına sahiptir. 47 mm ile 255 mm arasında yedi gövde ölçüsünde sunulan ürün, 4:1 ile 100:1 arasında redüksiyon oranları ve 14 Nm ile 2000 Nm arasında nominal çıkış torku sağlar; bu özellikleriyle endüstriyel robotlar, CNC takım tezgâhları, otomatik üretim hatları, lazer işleme ekipmanları ve diğer hassas makineler için idealdir.
Tek kademeli modellerde ≤1 arcmin, iki kademeli modellerde ise ≤3 arcmin olan ultra düşük boşluk değeriyle MYD Serisi; üstün tekrarlanabilirlik, yüksek burulma rijitliği ve sorunsuz, hassas hareket sunar. Servo motorlar ve robotik uygulamalar için hassas planet redüktörü olarak, hassas endüstriyel otomasyon uygulamalarında güvenilir ve yüksek performanslı güç aktarımı sağlar.

Bize Ulaşın

Özellikler

Teknik Özellikler

Sayfa 1



Teknik Özellik	Birim	Kademe	Dişli Oranı¹	MYD047	MYD064	MYD090	MYD110	MYD140	MYD200	MYD255
Nominal Çıkış Torku T₂N	Nm	1	4	19	48	130	270	560	1,100	1,700
			5	22	60	160	330	650	1,200	2,000
			6	-	55	150	310	600	-	-
			7	19	50	140	300	550	1,100	1,800
			8	17	45	120	260	500	1,000	1,600
			10	14	40	100	230	450	520	1,220
		2	20	19	48	130	270	560	1,100	1,700
			25	22	60	160	330	650	1,200	2,000
			35	22	60	160	330	650	1,200	2,000
			40	22	48	130	270	560	1,200	2,000
			50	22	60	160	330	650	1,200	2,000
			60	-	55	150	310	600	-	-
			70	19	50	140	300	550	1,100	1,800
			80	-	45	120	260	500	-	-
			100	14	40	100	230	450	520	1,220
Maksimum Çıkış Torku T₂B	Nm	12	4~100	Nominal Çıkış Torkunun 3 Katı
Nominal Giriş Devri n₁	rpm	12	4~100	5,000	5,000	4,000	4,000	3,000	3,000	2,000
Maksimum Giriş Devri n₁B	rpm	12	4~100	10,000	10,000	8,000	8,000	6,000	6,000	4,000
Ultra Hassas Boşluk (P0)	arcmin	1	4~10	-	-	≤1	≤1	≤1	≤1	≤1
Ultra Hassas Boşluk (P0)	arcmin	2	20~100	-	-	-	≤3	≤3	≤3	≤3
Hassas Boşluk (P1)	arcmin	1	4~10	≤3	≤3	≤3	≤3	≤3	≤3	≤3
Hassas Boşluk (P1)	arcmin	2	20~100	≤5	≤5	≤5	≤5	≤5	≤5	≤5
Standart Boşluk (P2)	arcmin	1	4~10	≤5	≤5	≤5	≤5	≤5	≤5	≤5
Standart Boşluk (P2)	arcmin	2	20~100	≤7	≤7	≤7	≤7	≤7	≤7	≤7
Burulma Rijitliği	Nm/arcmin	12	4~100	7	13	31	82	151	440	1,006
Maksimum Bükülme Momenti M₂KB²	Nm	12	4~100	42.5	125	235	430	1,300	3,064	5,900
İzin Verilen Radyal Yük F₂rB²	N	12	4~100	1,080	2,110	2,310	4,800	6,200	5,450	10,600
Hizmet Ömrü	hr	12	4~100	20,000*
Verim η	%	1	4~10	≥97%
Verim η	%	2	20~100	≥94%
Ağırlık	kg	1	4~10	0.7	1.2	3.0	5.6	11.9	31.6	56.1
Ağırlık	kg	2	20~100	1.0	1.6	3.7	7.3	15.9	36.9	70.4
Çalışma Sıcaklığı	℃	12	4~100	-10℃~+90℃
Yağlama		12	4~100	Sentetik Gres
Koruma Sınıfı		12	4~100	IP65
Montaj Konumu		12	4~100	Montaj Yönü
Gürültü Seviyesi(n₁=3000rpm) dB		12	4~100	≤56	≤58	≤60	≤63	≤65	≤67	≤70
