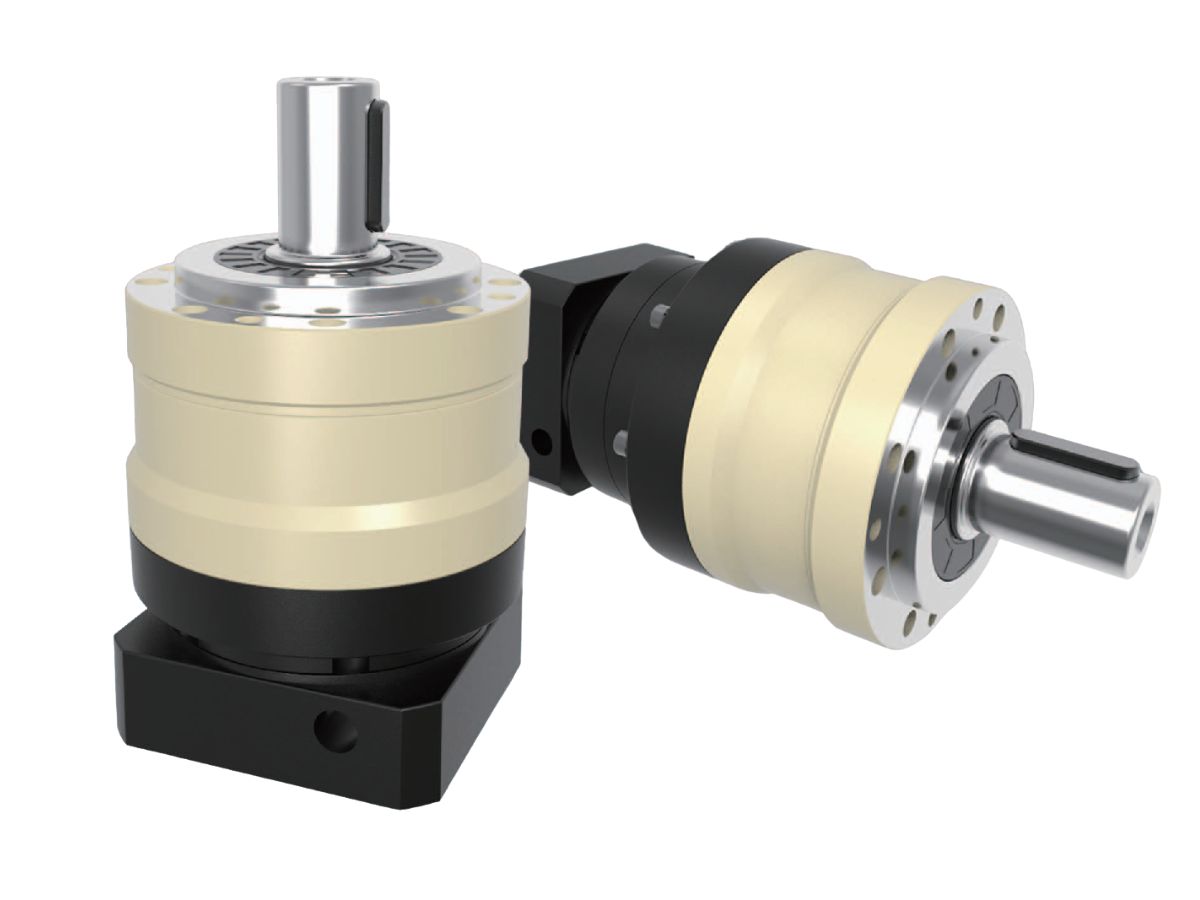

Ağır Hizmet Uygulamaları için Yüksek Torklu Hassas Planet Redüktör

Name: Ağır Hizmet Uygulamaları için Yüksek Torklu Hassas Planet Redüktör
SKU: -1

● Giriş

HONPINE MYB-E Serisi Hassas Planet Redüktör, yüksek tork, mükemmel yük taşıma kapasitesi ve güvenilir performans gerektiren orta ve büyük ölçekli endüstriyel makineler için tasarlanmıştır. 70 mm ile 235 mm arasında değişen altı gövde boyutunde sunulan ürün, 3:1 ile 100:1 arasında redüksiyon oranları ve 40 Nm ile 2000 Nm arasında nominal çıkış torku sağlar. Sağlam tasarımı; yüksek burulma rijitliği, darbe dayanımı ve verimli güç aktarımı sunar.
Tek kademeli modellerde ≤5 arcmin ve iki kademeli modellerde ≤7 arcmin boşluk değerine sahip MYB-E Serisi, düzgün hareket ve hassas konumlandırma sağlar. Servo motor sistemleri için ideal olan ürün; paketleme makinelerinde, konveyör sistemlerinde, ahşap işleme ekipmanlarında, malzeme taşıma sistemlerinde ve endüstriyel otomasyon uygulamalarında yaygın olarak kullanılır ve güvenilir, ekonomik hareket kontrol sistemleri sunar.

Bize Ulaşın

Özellikler

Teknik Özellikler

Sayfa 1



Teknik Özellik	Birim	Kademe	Dişli Oranı¹	MYB-E070	MYB-E090	MYB-E120	MYB-E155	MYB-E205	MYB-E235
Nominal Çıkış Torku T₂N	Nm	1	3	55	130	208	342	588	1,140
			4	50	140	290	542	1,050	1,700
			5	60	160	330	650	1,200	2,000
			6	55	150	310	600	-	-
			7	50	140	300	550	1,100	1,800
			8	45	120	260	500	1,000	1,600
			10	40	100	230	450	520	1,220
		2	12	55	130	208	342	-	-
			15	55	130	208	342	588	1,140
			20	50	140	290	542	1,050	1,700
			25	60	160	330	650	1,200	2,000
			30	50	130	208	342	1,200	2,000
			35	60	160	330	650	1,200	2,000
			40	50	140	290	542	1,200	2,000
			50	60	160	330	650	1,200	2,000
			60	55	150	310	600	-	-
			70	50	140	300	550	1,100	1,800
			80	45	120	260	500	1,000	1,600
			100	40	100	230	450	520	1,220
Maksimum Çıkış Torku T₂B	Nm	12	3~100	Nominal Çıkış Torkunun 3 Katı
Nominal Giriş Devri n₁	rpm	12	3~100	5,000	4,000	4,000	3,000	3,000	2,000
Maksimum Giriş Devri n₁B	rpm	12	3~100	10,000	8,000	8,000	6,000	6,000	4,000
Dişli Boşluğu	arcmin	1	3~10	≤5	≤5	≤5	≤5	≤5	≤5
Dişli Boşluğu	arcmin	2	12~100	≤7	≤7	≤7	≤7	≤7	≤7
Burulma Rijitliği	Nm/arcmin	12	3~100	7	14	25	50	145	225
İzin Verilen Radyal Yük F₂rB²	N	12	3~100	1,530	3,250	6,700	9,400	14,500	50,000
İzin Verilen Eksenel Yük F₂a1B²	N	12	3~100	630	1,300	3,000	4,000	6,200	35,000
İzin Verilen Eksenel Yük F₂a2B²	N	12	3~100	765	1,625	3,350	4,700	7,250	25,000
Hizmet Ömrü	hr	12	3~100	20,000*
Verim η	%	1	3~10	≥97%
Verim η	%	2	12~100	≥94%
Ağırlık	kg	1	3~10	1.3	3.7	7.8	14.5	29	48
Ağırlık	kg	2	12~100	1.9	4.1	9	17.5	33	60
Çalışma Sıcaklığı	℃	12	3~100	-10℃~+90℃
Yağlama		12	3~100	Sentetik Gres
Koruma Sınıfı		12	3~100	IP65
Montaj Konumu		12	3~100	Montaj Yönü
Gürültü Seviyesi (n₁ = 3000 rpm)	dB	12	3~100	≤58	≤60	≤63	≤65	≤67	≤70
