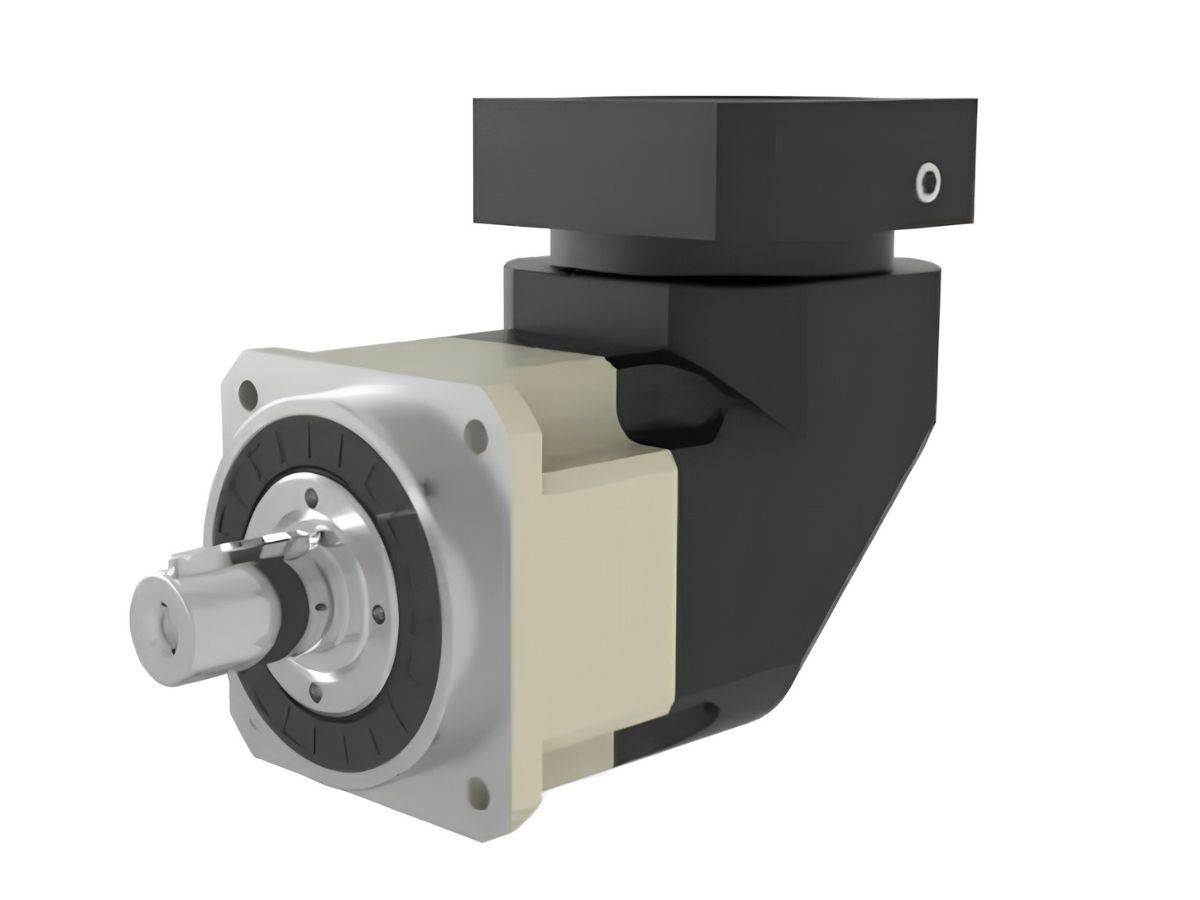

Yüksek İletim Verimliliğine Sahip Hassas Planet Redüktör

Name: Yüksek İletim Verimliliğine Sahip Hassas Planet Redüktör
SKU: -1

● Giriş

HONPINE MYAR Serisi Hassas Planet Redüktör, endüstriyel hareket kontrol sistemleri uygulamaları için hassasiyet, performans ve maliyet etkinliği arasında mükemmel bir denge sunmak üzere tasarlanmıştır. 42 mm ile 220 mm arasında değişen yedi gövde boyutunde sunulan ürün, 3:1 ile 20:1 arasında tek kademeli redüksiyon oranları ve 200:1'e kadar iki kademeli redüksiyon oranları sunarak servo motorlar, endüstriyel otomasyon, CNC makineleri, paketleme ekipmanları, konveyör sistemleri, matbaa makineleri ve OEM ekipmanları için ideal bir çözüm oluşturur.
14 Nm ile 2.000 Nm arasındaki nominal çıkış torkuyla MYAR Serisi, hem hafif yük hem de ağır yük uygulamalarında güvenilir performans sağlar. Standart boşluk, tek kademeli modellerde ≤2 arcmin ve iki kademeli modellerde ≤4 arcmin değerleri içinde kontrol edilerek hassas konumlandırma, akıcı çalışma, yüksek güç aktarım verimliliği ve uzun kullanım ömrü garanti edilir.

Bize Ulaşın

Özellikler

Teknik Özellikler

Sayfa 1



Teknik Özellik	Birim	Kademe	Dişli Oranı¹	MYAR042	MYAR060	MYAR090	MYAR115	MYAR142	MYAR180	MYAR220
Nominal Çıkış Torku T₂N	Nm	1	3	20	55	130	208	342	588	1,140
			4	19	50	140	290	542	1,050	1,700
			5	22	60	160	330	650	1,200	2,000
			6	20	55	150	310	600	1,100	1,900
			7	19	50	140	300	550	1,100	1,800
			8	17	50	140	290	542	1,000	1,600
			10	14	60	160	330	650	520	1,220
			14	一	50	140	300	550	1,100	1,800
			20	一	40	100	230	450	520	1,220
		2	12	一	55	130	208	342	588	1,140
			15	20	55	130	208	342	588	1,140
			20	19	50	140	290	542	1,050	1,700
			25	22	60	160	330	650	1,200	2,000
			30	22	55	130	208	342	1,200	2,000
			35	22	60	160	330	650	1,200	2,000
			40	22	50	140	290	542	1,200	2,000
			50	22	60	160	330	650	1,200	2,000
			60	22	55	150	310	600	1,200	2,000
			70	22	60	160	330	650	1,200	2,000
			80	22	50	140	290	542	1,200	2,000
			100	22	60	160	330	650	1,200	2,000
			120	一	一	150	310	600	1,100	1,900
			140	一	一	140	300	550	1,100	1,800
			160	一一 120 260 500 1,000 1,600
			200	一一 100 230 450 520 1,220
Maksimum Çıkış Torku T₂B	Nm	12	3~200	Nominal Çıkış Torkunun 3 Katı
Nominal Giriş Devri n₁	rpm	12	3~200	5,000	5,000	4,000	4,000	3,000	3,000	2,000
Maksimum Giriş Devri n₁B	rpm	12	3~200	10,000	10,000	8,000	8,000	6,000	6,000	4,000
Ultra Hassas Boşluk (P0)	arcmin	1	3~20	一	一	≤2	≤2	≤2	≤2	≤2
Ultra Hassas Boşluk (P0)	arcmin	2	12~200	一	一	≤4	≤4	≤4	≤4	≤4
Hassas Boşluk (P1)	arcmin	1	3~20	≤4	≤4	≤4	≤4	≤4	≤4	≤4
Hassas Boşluk (P1)	arcmin	2	12~200	≤7	≤7	≤7	≤7	≤7	≤7	≤7
Standart Boşluk (P2)	arcmin	1	3~20	≤6	≤6	≤6	≤6	≤6	≤6	≤6
Standart Boşluk (P2)	arcmin	2	12~200	≤9	≤9	≤9	≤9	≤9	≤9	≤9
Burulma Rijitliği	Nm/arcmin	12	3~200	3	7	14	25	50	145	225
İzin Verilen Radyal Yük F₂rB²	N	12	3~200	780	1,530	3,250	6,700	9,400	14,500	50,000
İzin Verilen Eksenel Yük F₂a1B²	N	12	3~200	350	630	1,300	3,000	4,000	6,200	35,000
İzin Verilen Eksenel Yük F₂a2B²	N	12	3~200	390	765	1,625	3,350	4,700	7,250	25,000
Hizmet Ömrü	hr	12	3~200	20,000*
Verim η	%	1	3~20	≤95%
Verim η	%	2	12~200	≤92%
Ağırlık	kg	1	3~20	0.9	2.1	6.4	13	24.5	51	83
Ağırlık	kg	2	12~200	1.2	2.5	7.8	14.2	27.5	54	95
Çalışma Sıcaklığı	℃	12	3~200	-10℃~+90℃
Yağlama		12	3~200	Sentetik Gres
Koruma Sınıfı		12	3~200	IP65
Montaj Konumu		12	3~200	Her Türlü Montaj Yönü
Gürültü Seviyesi (n₁ = 3000 rpm)	dB	12	3~200	≤61	≤63	≤65	≤68	≤70	≤72	≤74
