● Giriş

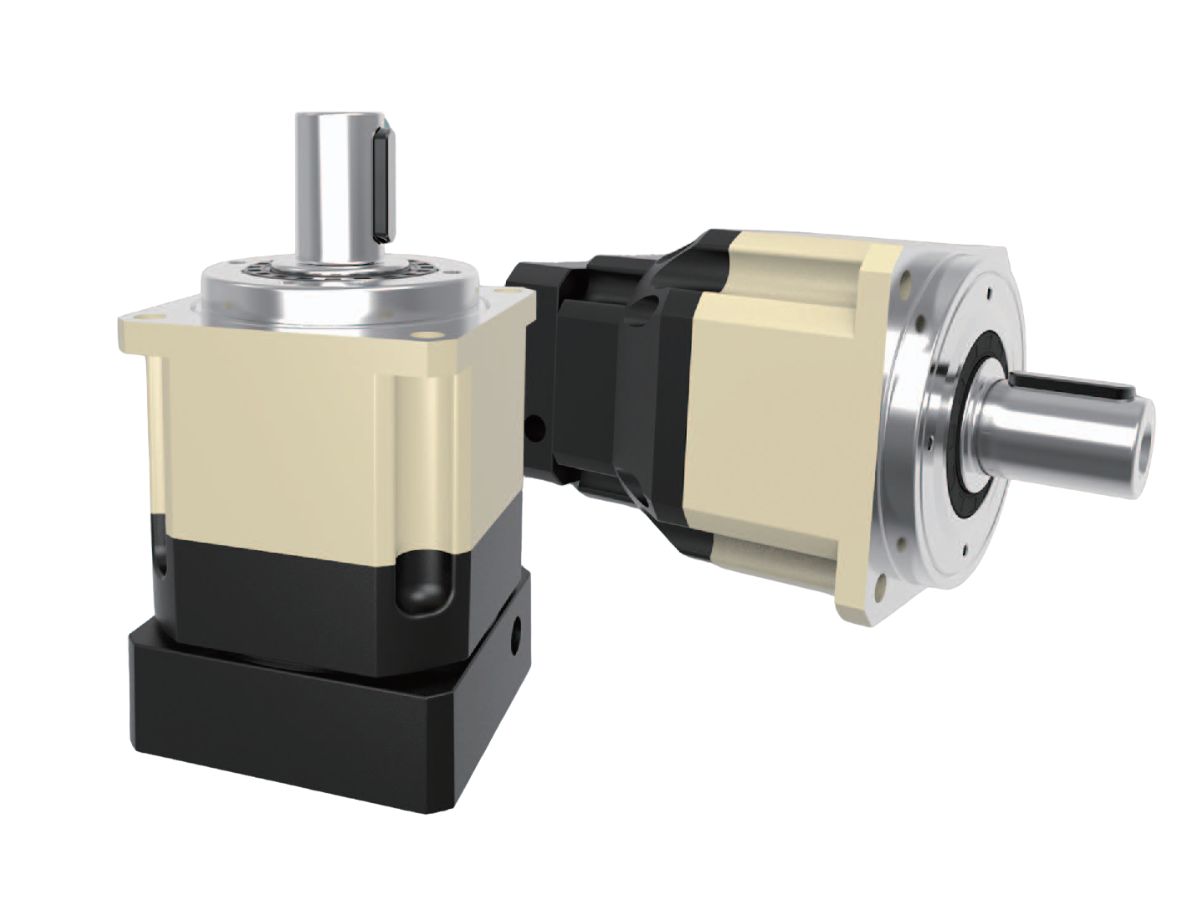

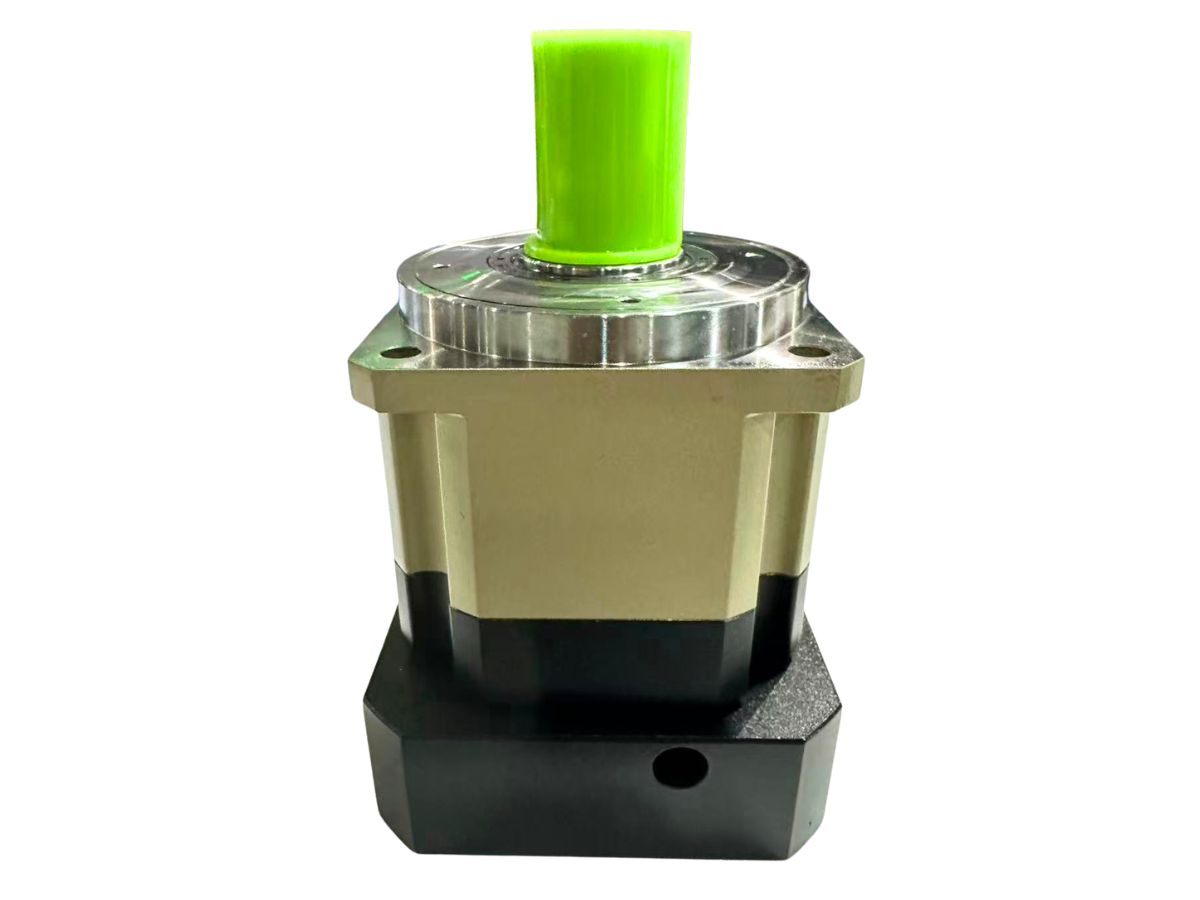

HONPINE MYA Serisi Hassas Planet Redüktör, zorlu hareket kontrolü uygulamalarında yüksek rijitlik, düşük boşluk ve güvenilir güç aktarımı sağlamak üzere tasarlanmıştır. 42 mm ile 220 mm arasında değişen yedi gövde boyutunda sunulan ürün, 3:1 ile 10:1 arasında tek kademeli oranlar ve 100:1'e kadar iki kademeli oranlar sunarak servo motorlar, endüstriyel otomasyon, robotik, CNC makineleri, paketleme ekipmanları ve hassas konumlandırma sistemleri için ideal bir çözüm oluşturur.
2.000 Nm'ye kadar nominal çıkış torku sağlayan MYA Serisi, yüksek burulma rijitliğini mükemmel konumlandırma hassasiyeti ve uzun hizmet ömrüyle bir araya getirir. Tek kademeli modellerde ≤1 arcmin ve iki kademeli modellerde ≤3 arcmin kadar düşük boşluk değerleriyle, yüksek hassasiyetli servo uygulamaları için ideal bir düşük boşluklu planet redüktördür.

Bize Ulaşın

Özellikler

Teknik Özellikler

Sayfa 1



Teknik Özellik	Birim	Kademe	Dişli Oranı¹	MYA042	MYA060	MYA090	MYA115	MYA142	MYA180	MYA220
Nominal Çıkış Torku T₂N	Nm	1	3	20	55	130	208	342	588	1,140
			4	19	50	140	290	542	1,050	1,700
			5	22	60	160	330	650	1,200	2,000
			6	20	55	150	310	600	1,100	1,900
			7	19	50	140	300	550	1,100	1,800
			8	17	45	120	260	500	1,000	1,600
			10	14	40	100	230	450	520	1,220
		2	12	20	55	130	208	342	588	1,140
			15	20	55	130	208	342	588	1,140
			20	19	50	140	290	542	1,050	1,700
			25	22	60	160	330	650	1,200	2,000
			30	22	55	130	208	342	1,200	2,000
			35	22	60	160	330	650	1,200	2,000
			40	22	50	140	290	542	1,200	2,000
			50	22	60	160	330	650	1,200	2,000
			60	20	55	150	310	600	1,100	1,900
			70	19	50	140	300	550	1,100	1,800
			80	17	45	120	260	500	1,000	1,600
			100	14	40	100	230	450	520	1,220
Maksimum Çıkış Torku T₂B	Nm	12	3~100	Nominal Çıkış Torkunun 3 Katı
Nominal Giriş Devri n₁	rpm	12	3~100	5,000	5,000	4,000	4,000	3,000	3,000	2,000
Maksimum Giriş Devri n₁B	rpm	12	3~100	10,000	10,000	8,000	8,000	6,000	6,000	4,000
Ultra Hassas Boşluk (P0)	arcmin	1	3~10	—	—	≤1	≤1	≤1	≤1	≤1
Ultra Hassas Boşluk (P0)	arcmin	2	12~100	—	—	—	≤3	≤3	≤3	≤3
Hassas Boşluk (P1)	arcmin	1	3~10	≤3	≤3	≤3	≤3	≤3	≤3	≤3
Hassas Boşluk (P1)	arcmin	2	12~100	≤5	≤5	≤5	≤5	≤5	≤5	≤5
Standart Boşluk (P2)	arcmin	1	3~10	≤5	≤5	≤5	≤5	≤5	≤5	≤5
Standart Boşluk (P2)	arcmin	2	12~100	≤7	≤7	≤7	≤7	≤7	≤7	≤7
Burulma Rijitliği	Nm/arcmin	12	3~100	3	7	14	25	50	145	225
İzin Verilen Radyal Yük F₂rB²	N	12	3~100	780	1,530	3,250	6,700	9,400	14,500	50,000
İzin Verilen Eksenel Yük F₂a1B²	N	12	3~100	350 630 1,300 3,000 4,000 6,200 35,000
İzin Verilen Eksenel Yük F₂a2B²	N	12	3~100	390 765 1,625 3,350 4,700 7,250 25,000
Hizmet Ömrü	hr	12	3~100	20,000*
Verim η	%	1	3~10	≥97%
Verim η	%	2	12~100	≥94%
Ağırlık	kg	1	3~10	0.5	1.3	3.7	7.8	14.5	29	48
Ağırlık	kg	2	12~100	0.8	1.9	4.1	9	17.5	33	60
Çalışma Sıcaklığı	℃	12	3~100	-10℃~+90℃
Yağlama		12	3~100	Sentetik Gres
Koruma Sınıfı		12	3~100	IP65
Montaj Konumu		12	3~100	Her Türlü Montaj Yönü
Gürültü Seviyesi (n₁ = 3000 rpm)	dB	12	3~100	≤56	≤58	≤60	≤63	≤65	≤67	≤70
