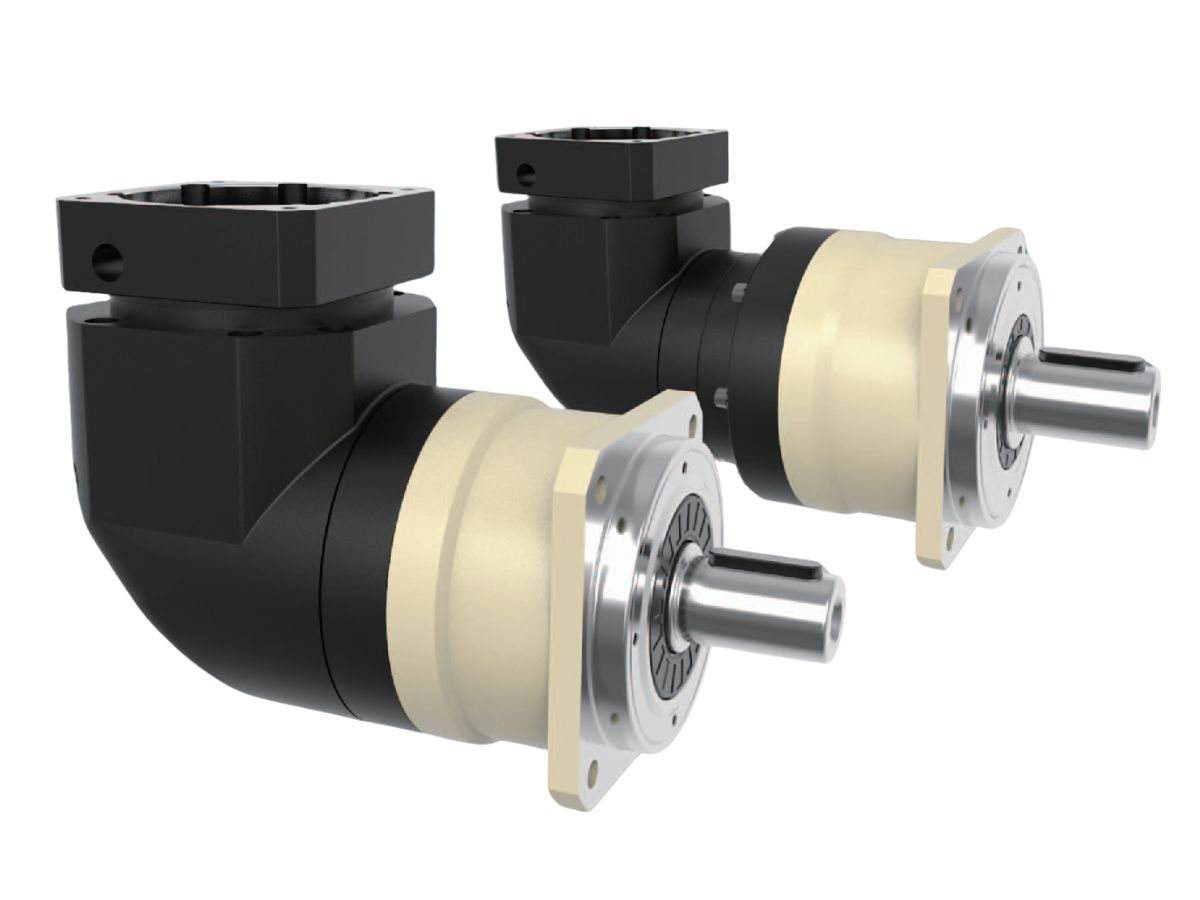

Tek Kademeli, İki Kademeli Hassas Dik Açılı Planet Redüktör

Name: Tek Kademeli, İki Kademeli Hassas Dik Açılı Planet Redüktör
SKU: -1

● Giriş

HONPINE MYBR Serisi Hassas Dik Açılı Planet Redüktör, kompakt kurulum, esnek aktarım ve uygun maliyetli performans gerektiren endüstriyel otomasyon uygulamaları için tasarlanmıştır. 60 mm ile 180 mm arasında beş gövde ölçüsüyle sunulan ürün, 3:1 ile 200:1 arasında redüksiyon oranları ve 40 Nm ile 650 Nm arasında nominal çıkış torku sağlayarak geniş bir servo motor sistemi yelpazesi için uygundur.
Kompakt 90° dik açılı tasarımıyla MYBR Serisi, alanı kısıtlı ekipmanlarda kurulum esnekliğini en üst düzeye çıkarırken yüksek aktarım verimliliği ve güvenilir güç iletimi sunar. Standart boşluk, tek kademeli modellerde ≤6 yay dakikası, iki kademeli modellerde ise ≤9 yay dakikasıdır; bu sayede düzgün hareket ve kararlı konumlandırma sağlanır. Paketleme makineleri, konveyör sistemleri, montaj ekipmanları, malzeme taşıma sistemleri ve diğer endüstriyel otomasyon uygulamaları için ideal olan MYBR Serisi, verimli ve güvenilir dik açılı güç aktarımı sağlar.

Bize Ulaşın

Özellikler

Teknik Özellikler

Sayfa 1



Teknik Özellik	Birim	Kademe	Dişli Oranı¹	MYBR060	MYBR090	MYBR115	MYBR142	MYBR180
Nominal Çıkış Torku T₂N	Nm	1	3	55	130	208	342	588
			4	50	140	290	542	1,050
			5	60	160	330	650	1,200
			6	55	150	310	600	1,100
			7	50	140	300	550	1,100
			8	50	140	290	542	1,000
			10	60	160	330	650	520
			14	50	140	300	550	1,100
			20	40	100	230	450	520
		2	12	55	130	208	342	588
			15	55	130	208	342	588
			20	50	140	290	542	1,050
			25	60	160	330	650	1,200
			30	55	130	208	342	1,200
			35	60	160	330	650	1,200
			40	50	140	290	542	1,200
			50	60	160	330	650	1,200
			60	55	150	310	600	1,200
			70	60	160	330	650	1,200
			80	50	140	290	542	1,200
			100	60	160	330	650	1,200
			120		150	310	600	1,100
			140		140	300	550	1,100
			160		120	260	500	1,000
			200		100	230	450	520
Maksimum Çıkış Torku T₂B	Nm	12	3~200	Nominal Çıkış Torkunun 3 Katı
Nominal Giriş Devri n₁	rpm	12	3~200	5,000	4,000	4,000	3,000	3,000
Maksimum Giriş Devri n₁B	rpm	12	3~200	10,000	8,000	8,000	6,000	6,000
Ultra Hassas Boşluk (P0)	arcmin	1	3~20	≤6	≤6	≤6	≤6	≤6
Ultra Hassas Boşluk (P0)	arcmin	2	12~200	≤9	≤9	≤9	≤9	≤9
Burulma Rijitliği	Nm/arcmin	12	3~200	7	14	25	50	145
İzin Verilen Radyal Yük F₂rB²	N	12	3~200	1,530	3,250	6,700	9,400	14,500
İzin Verilen Eksenel Yük F₂a1B²	N	12	3~200	630	1,300	3,000	4,000	6,200
İzin Verilen Eksenel Yük F₂a2B²	N	12	3~200	765	1,625	3,350	4,700	7,250
Hizmet Ömrü	hr	12	3~200	20,000*
Verim η	%	1	3~20	≤95%
Verim η	%	2	12~200	≤92%
Ağırlık	kg	1	3~20	2.1	6.4	13	24.5	51
Ağırlık	kg	2	12~200	2.5	7.8	14.2	27.5	54
Çalışma Sıcaklığı	℃	12	3~200	-10℃~+90℃
Yağlama		12	3~200	Sentetik Gres
Koruma Sınıfı		12	3~200	IP65
Montaj Konumu		12	3~200	Montaj Yönü
Gürültü Seviyesi (n₁ = 3000 rpm)	dB	12	3~200	≤63	≤65	≤68	≤70	≤72
