Geniş Redüksiyon Oranı, Yüksek Tork Kapasitesi, Hassas Planet Redüktör

Name: Geniş Redüksiyon Oranı, Yüksek Tork Kapasitesi, Hassas Planet Redüktör
SKU: -1

● Giriş

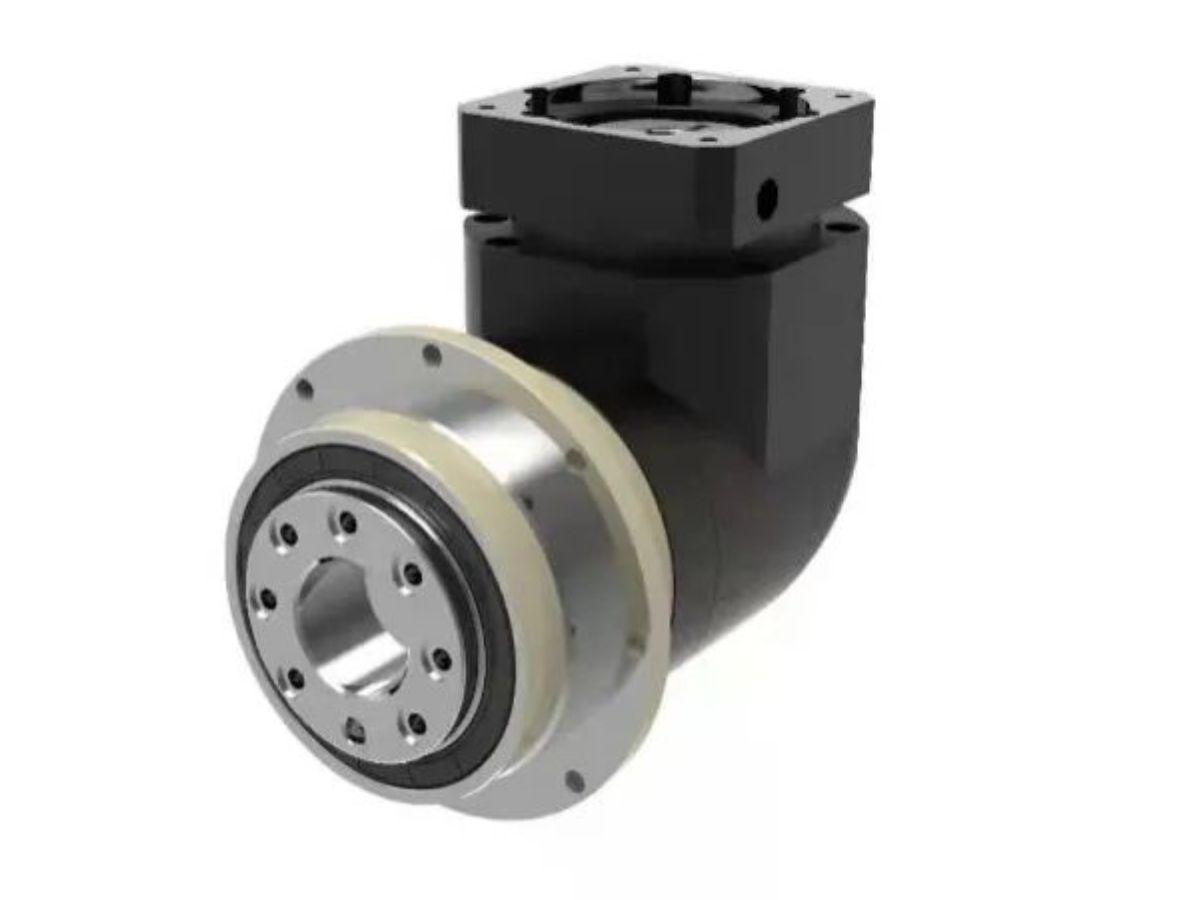

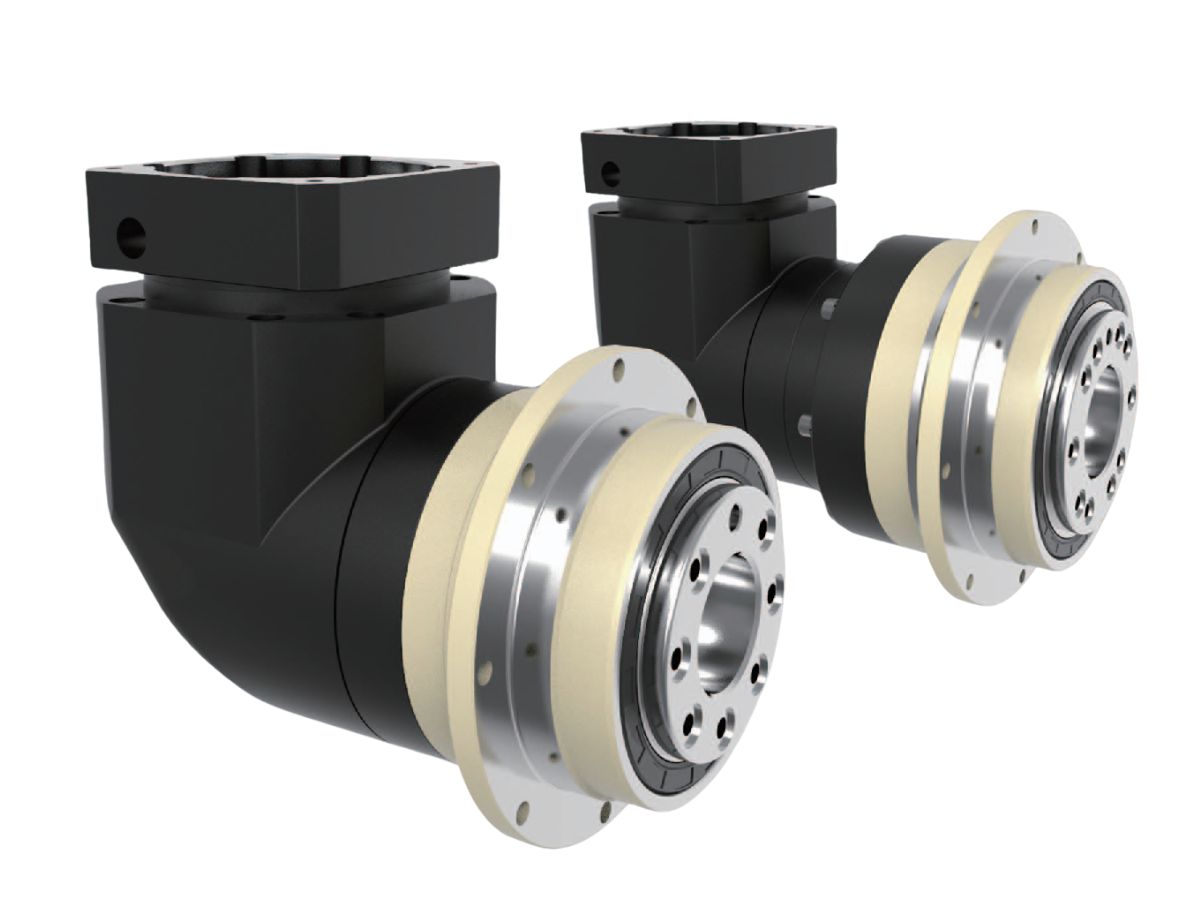

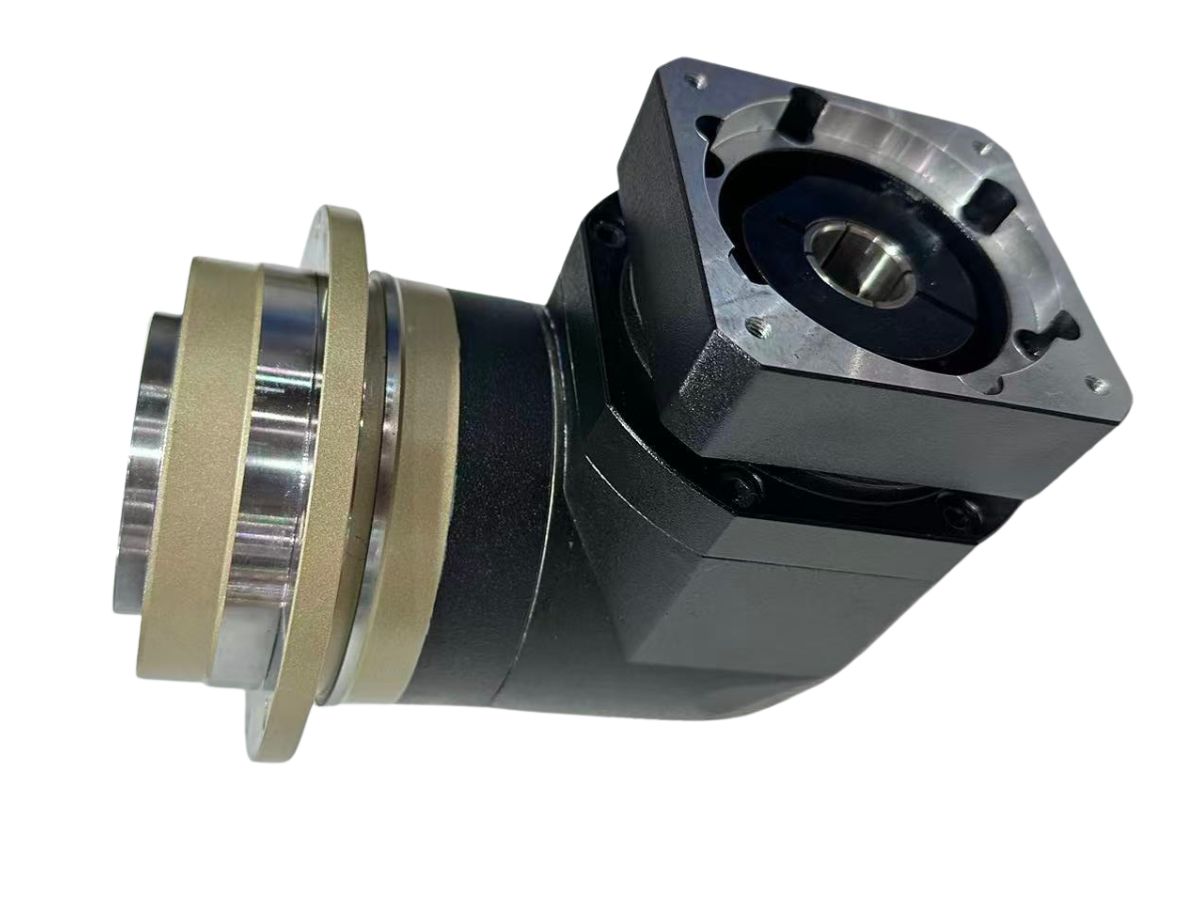

HONPINE MYDR Serisi Hassas Planet Redüktör, yüksek rijitlikte flanş çıkış tasarımına sahip olup endüstriyel hareket kontrol sistemleri uygulamaları için geniş bir oranı aralığını, yüksek tork kapasitesini ve güvenilir güç aktarım performansını bir arada sunar. 47 mm ile 255 mm arasında değişen yedi gövde boyutuyla sunulan ürün, 4:1 ile 200:1 arasında redüksiyon oranları ve 14 Nm ile 2000 Nm arasında nominal çıkış torku sağlayarak çok çeşitli servo motor sistemleri için uygundur.
Tek kademeli modellerde ≤2 arcmin ve iki kademeli modellerde ≤4 arcmin boşluk değerleriyle MYDR Serisi; mükemmel konumlandırma doğruluğu, yüksek güç aktarım verimliliği ve uzun süreli dayanıklılık sunar. Endüstriyel otomasyon, paketleme makineleri, montaj sistemleri, konveyör sistemleri ve diğer OEM ekipmanları için ideal olan ürün, zorlu hareket kontrol sistemleri için esnek ve güvenilir güç aktarımı sağlar.

Bize Ulaşın

Özellikler

Teknik Özellikler

Sayfa 1



Teknik Özellik	Birim	Kademe	Dişli Oranı¹	MYDR047	MYDR064	MYDR090	MYDR110	MYDR140	MYDR200	MYDR255
Nominal Çıkış Torku T₂N	Nm	1	4	19	48	130	270	560	1,100	1,700
			5	22	60	160	330	650	1,200	2,000
			6	-	55	150	310	600	-	-
			7	19	50	140	300	550	1,100	1,800
			8	17	48	130	270	560	1,000	1,600
			10	14	60	160	330	650	520	1,220
			14	-	50	140	300	550	1,100	1,800
			20	-	40	100	230	450	520	1,220
		2	20	19	48	130	270	560	1,100	1,700
			25	22	60	160	330	650	1,200	2,000
			35	22	60	160	330	650	1,200	2,000
			40	22	48	130	270	560	1,200	2,000
			50	22	60	160	330	650	1,200	2,000
			60	-	55	150	310	600	-	-
			70	22	60	160	330	650	1,200	2,000
			80	-	48	130	270	560	一
			100	22	60	160	330	650	1,200	2,000
			120	-	-	150	310	600	-	一
			140	-	-	140	300	550	1,100	1,800
			160	-	-	120	260	500	-	-
			200	-	-	100	230	450	520	1,220
Maksimum Çıkış Torku T₂B	Nm	12	4~200	Nominal Çıkış Torkunun 3 Katı
Nominal Giriş Devri n₁	rpm	12	4~200	5,000	5,000	4,000	4,000	3,000	3,000	2,000
Maksimum Giriş Devri n₁B	rpm	12	4~200	10,000	10,000	8,000	8,000	6,000	6,000	4,000
Ultra Hassas Boşluk (P0)	arcmin	1	4~20	-	-	≤2	≤2	≤2	≤2	≤2
Ultra Hassas Boşluk (P0)	arcmin	2	20~200	-	-	≤4	≤4	≤4	≤4	≤4
Hassas Boşluk (P1)	arcmin	1	4~20	≤4	≤4	≤4	≤4	≤4	≤4	≤4
Hassas Boşluk (P1)	arcmin	2	20~200	≤7	≤7	≤7	≤7	≤7	≤7	≤7
Standart Boşluk (P2)	arcmin	1	4~20	≤6	≤6	≤6	≤6	≤6	≤6	≤6
Standart Boşluk (P2)	arcmin	2	20~200	≤9	≤9	≤9	≤9	≤9	≤9	≤9
Burulma Rijitliği		12	4~200	7	13	31	82	151	440	1,006
Maksimum Bükülme Momenti M₂KB²	Nm	12	4~200	42.5	125	235	430	1,300	3,064	5,900
İzin Verilen Radyal Yük F₂rB²	N	12	4~200	1,080	2,110	2,310	4,800	6,200	5,450	10,600
Hizmet Ömrü	hr	12	4~200	20,000*
Verim η	%	1	4~20	≥95%
Verim η	%	2	20~200	≥92%
Ağırlık	kg	1	4~20	1.1	2.1	5.9	10.5	21.9	50.9	85.4
Ağırlık	kg	2	20~200	1.4	1.9	4.5	9.8	20.1	45.4	85.9
Çalışma Sıcaklığı	℃	12	4~200	-10℃~+90℃
Yağlama		12	4~200	Sentetik Gres
Koruma Sınıfı		12	4~200	IP65
Montaj Konumu		12	4~200	Montaj Yönü
Gürültü Seviyesi (n₁ = 3000 rpm)	dB	12	4~200	≤61	≤63	≤65	≤68	≤70	≤72	≤74
