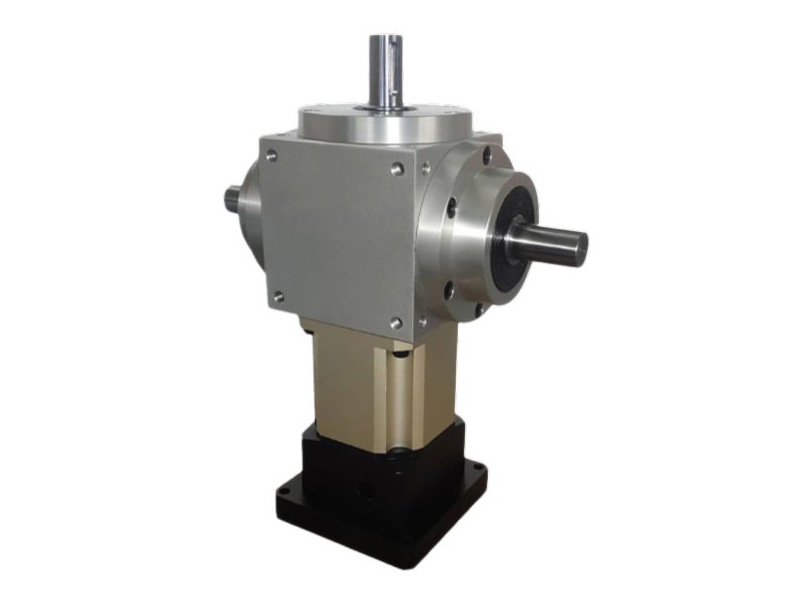

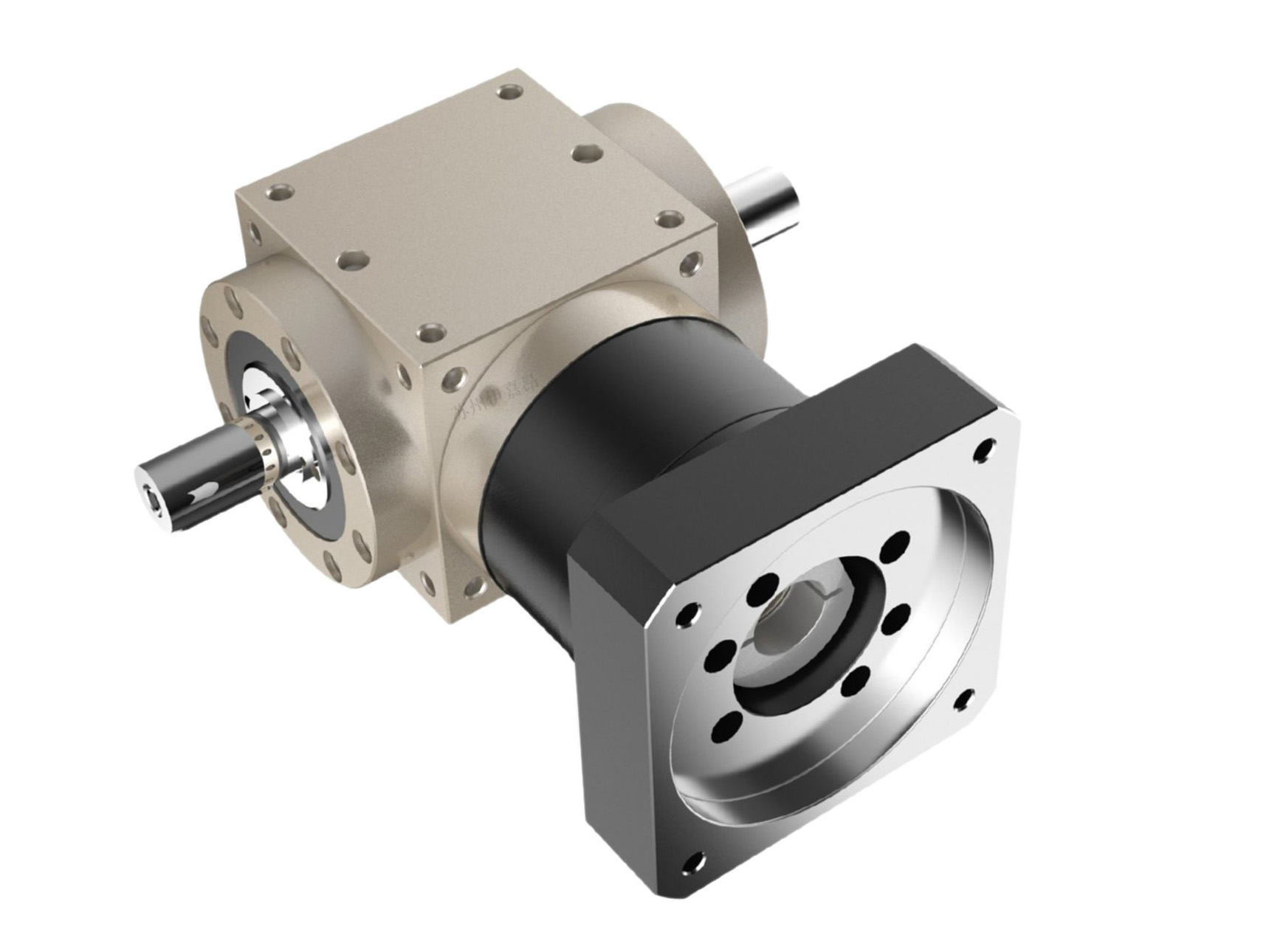

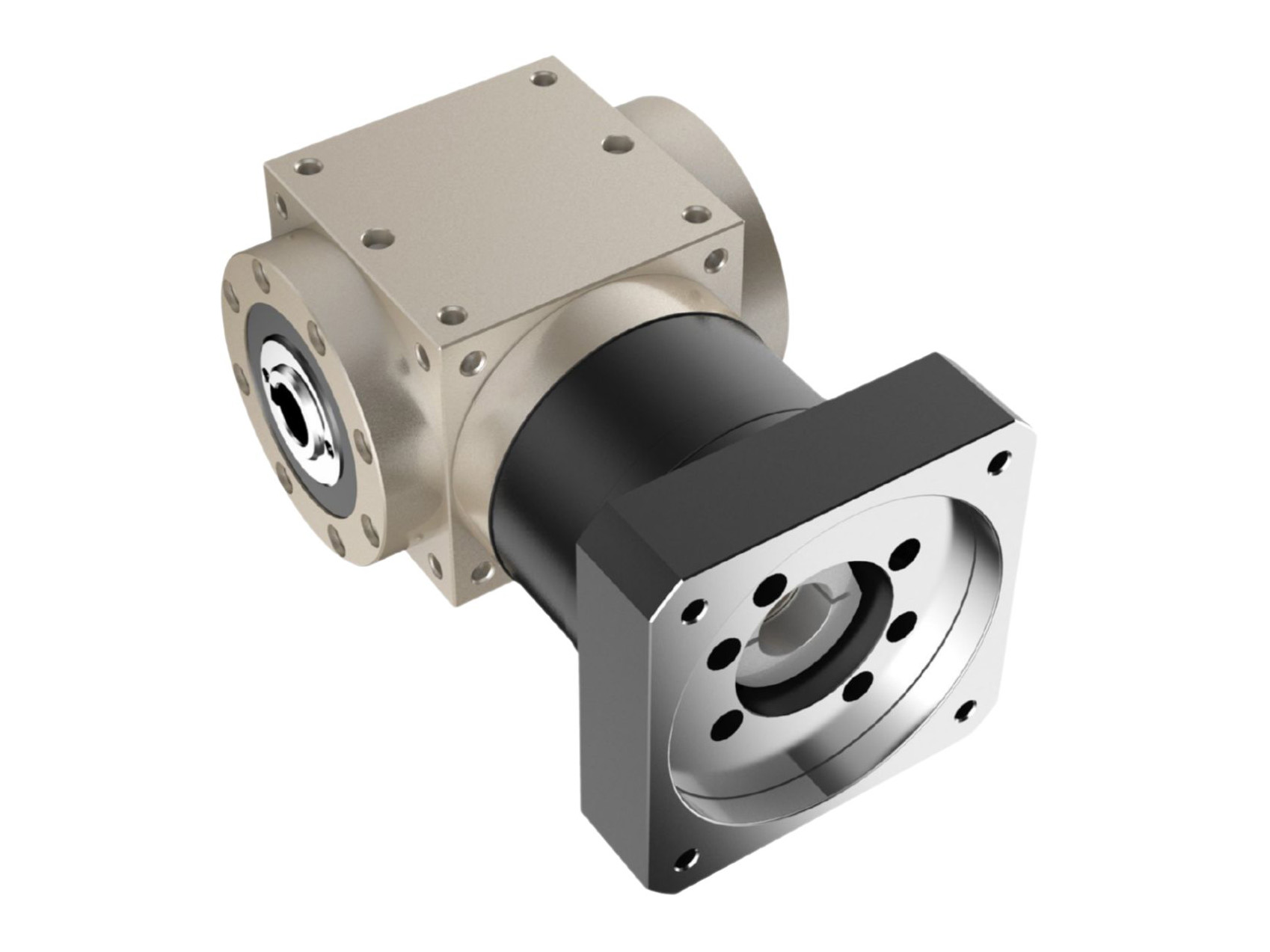

Kompakt Delik Girişli Dik Açılı 90-degree Spiral Bevel Dişli Kutusu

Name: Kompakt Delik Girişli Dik Açılı 90-degree Spiral Bevel Dişli Kutusu
SKU: 0

● Giriş

Delik girişli dik açılı spiral bevel dişli kutusu, delik tasarımlı bir giriş miline ve doğrudan motor bağlantısı için bir bağlantı flanş plakasına sahiptir. Giriş ve çıkış milleri 90-degree açıyla düzenlenmiştir ve spiral bevel dişliler veya bevel dişliler gibi dişli mekanizmaları aracılığıyla güç yönlendirmesi sağlar. Temel tasarım, alan verimliliğini optimize etmeye odaklanır ve bu da onu endüstriyel otomasyon ekipmanları, CNC takım tezgahları, paketleme makineleri ve kompakt kurulum veya yönlü güç iletimi gerektiren diğer uygulamalar için uygun hale getirir. Belirli operasyonel gereksinimlere bağlı olarak, gövde malzemeleri değişir: alüminyum gövdeler otomatik sistemler ve ağırlığa duyarlı senaryolar için önceliklidir; paslanmaz çelik gövdeler gıda işleme, ilaç ve deniz mühendisliği gibi korozyona dayanıklı ortamlar için uygundur; alaşımlı çelik gövdeler akıllı depo kaldırma sistemleri gibi ağır hizmet uygulamaları için tasarlanmıştır. Müşteriler, en uygun dişli kutusu performansını sağlamak için seçim sırasında üreticilerle operasyonel bağlamlarını ve malzeme gereksinimlerini paylaşmalıdır.

Bize Ulaşın

Özellikler

● Kullanıcı Dostu Tasarım

Doğrudan motor bağlantısı için bir mil deliği girişi ve bir bağlantı flanşı içerir, kullanım kolaylığı sağlar.

● İç konik dişli yapısı ve dik giriş/çıkış mili düzeni, ekipmanın kapladığı alanı en aza indirir ve bu da onu özellikle sınırlı montaj alanları için uygun hale getirir.

● Yüksek Aktarım Verimliliği ve Düşük Enerji Tüketimi

Hassas dişli kavraması ve optimize edilmiş yağlama sistemi kullanarak, enerji kaybını azaltırken %95'in üzerinde bir aktarım verimliliği sağlar.

● Yüksek Hassasiyet ve Düşük Gürültü

Helisel veya konik dişlilerin hassas işleme ile birleşimi, minimum boşluk, doğru konumlandırma, kararlı çalışma ve düşük gürültü seviyeleri sağlar.

● Yüksek Yük Kapasitesi ve Dayanıklılık

Yüksek dayanımlı malzemeler (birinci sınıf dövme çelik gibi) ve ısıl işlem süreçleri, yük taşıma kapasitesini artırır, önemli radyal ve eksenel yükleri destekler ve hizmet ömrünü uzatır.

● Çeşitli Çıkış Konfigürasyonları

Çeşitli çıkış konfigürasyonlarında mevcuttur: mil çıkışlı içi boş giriş, içi boş çıkışlı içi boş giriş, mil çıkışlı mil girişi ve içi boş çıkışlı mil girişi.

● Uygun Uygulamalar

Kaldırma platformları ve tek motor tahrikli çok modüllü sistemler için idealdir.

Teknik Özellikler

Sayfa 1



Redüktör performans verileri (ATB serisinin performansı ve teknik özellikleri AT serisi ile aynıdır)
Teknik Özellikler		Kademe	Redüksiyon OranıA	NT065 FL NT065 FL1 NT065 FH NT065 FC NT065 FR1	NT075 FL NT075 FL1 NT075 FH NT075 FC NT075 FR1	NT090 FL NT090 FL1 NT090 FH NT090 FC NT090 FR1	NT110 FL NT110 FL1 NT110 FH NT110 FC NT110 FR1	NT140 FL NT140 FL1 NT140 FH NT140 FC NT140 FR1	NT170 FL NT170 FL1 NT170 FH NT170 FC NT170 FR1	NT210 FL NT210 FL1 NT210 FH NT210 FC NT210 FR	NT240 FL NT240 FL1 NT240 FH NT240 FC NT240 FR1	NT280 FL NT280 FL1 NT280 FH NT280 FC NT280 FR1
Nominal Çıkış Torku T₂N (Nm)	Nm	1	1	25	45	78	150	360	585	1,300	2,150	3,200
			1.5	25	45	78	150	360	585	1,300	2,150	3,200
			2	24	42	68	150	330	544	1,220	2,010	3,050
			3	18	33	54	120	270	450	1,020	1,650	2,850
			4	13	28	48	100	224	376	860	1,410	2,300
			5	12	25	40	85	196	320	740	1,210	2,000
		2	7	12	12	33	91	91	91	195	358	358
			10	24	28	68	150	208	208	430	846	846
			15	18	33	54	120	270	312	645	1,269	1,269
			20	13	28	48	100	224	376	860	1,410	1,692
			25	12	25	40	85	196	320	740	1,210	2,000
			35	12	25	40	85	196	320	740	1,210	1,790
			50	12	25	40	85	196	320	740	1,210	1,465
		3	75	-	-	-	120	210	312	585	1,269	1,269
			100	-	-	-	100	224	376	780	1,410	1,692
			125	-	-	-	85	196	320	740	1,210	2,000
			150	-	-	-	120	135	312	390	975	975
			200	-	-	-	100	180	376	520	1,300	1,300
			250	-	-	-	85	196	320	650	1,210	1,625
			350	-	-	-	85	196	320	740	1,210	1,790
			500	-	-	-	85	196	320	740	1,210	1,465
Maksimum Hızlanma Torku T₂B	Nm	1,2,3	1~500	Nominal çıkış torkunun 1.5 katı
Maksimum Hızlanma Giriş Hızı n₁B	rpm	1	1~5	7,500	6,500	5,500	4,500	3,500	3,000	2,200	2,000	1,700
		2	7~50	8,000	8,000	6,000	6,000	6,000	6,000	4,800	3,600	3,600
		3	75~500	-	-	-	8,000	8,000	6,000	6,000	6,000	6,000
Boşluk B	arcmin	1	1~5	≤6	≤6	≤6	≤6	≤6	≤6	≤6	≤6	≤6
		2	7~50	≤8	≤8	≤8	≤8	≤8	≤8	≤8	≤8	≤8
		3	75~500				≤10	≤10	≤10	≤10	≤10	≤10
İzin Verilen Radyal Yük F₂rBc Çıkış mili d2	N	1,2,3	1~500	900	1,100	1,700	2,700	4,800	6,600	11,500	16,000	18,000
İzin Verilen Eksenel Yük F₂aBc Çıkış mili d2	N	1,2,3	1~500	450	550	850	1,350	2,400	3,300	5,750	8,500	9,000
Hizmet Ömrü D	hr	1,2,3	1~500	20,000
Verimlilik η	%	1	1~5	≥98%
Verimlilik η	%	23	7~500	≥94%
Çalışma Sıcaklığı	℃	1,2,3	1~500	-10℃~90℃
Yağlama				Sentetik yağlama gresi
Gürültü Seviyesi(n₁=1500rpm	dB(A)	1,2,3	1~500	≤71	≤72	≤76	≤77	≤78	≤79	≤81	≤83	≤84

Sayfa 2



Hız Düşürücü Performans Verileri
Teknik Özellikler	Kademe	Redüksiyon OranıA	NT065 FL NT065 FL1 NT065 FH NT065 FC NT065 FR	NT075 FL NT075 FL1 NT075 FH NT075 FC NT075 FR1	NT090 FL NT090 FL1 NT090 FH NT090 FC NT090 FR1	NT110 FL NT110 FL NT110 FH NT110 FC NT110 FR1	NT140 FL NT140 FL NT140 FH NT140 FC NT140 FR1	NT170 FL NT170 FL1 NT170 FH NT170 FC NT170 FR	NT210 FL NT210 FL1 NT210 FH NT210 FC NT210 FR1	NT240 FL NT240 FL1 NT240 FH NT240 FC NT240 FR	NT280 FL NT280 FL1 NT280 FH NT280 FC NT280 FR
Atalet Momenti J₁	1	1	0.51	1.30	3.14	7.62	23.54	59.09	195.96	365.38	787.63
		1.5	0.46	1.15	2.80	6.65	19.34	49.38	156.02	279.62	584.28
		2	0.44	1.10	2.68	6.23	17.72	45.44	140.80	245.78	500.26
		3	0.43	1.09	2.64	6.08	17.16	44.11	135.51	233.75	471.56
		4	0.43	1.08	2.63	6.05	17.03	43.79	134.14	230.77	464.76
		5	0.43	1.08	2.63	6.04	16.99	43.69	133.71	229.71	462.08
	2	7	0.15	0.15	0.50	2.79	2.79	2.79	9.91	29.26	29.26
		10	0.15	0.15	0.50	2.80	2.80	2.80	9.96	29.43	29.43
		15	0.15	0.15	0.50	2.80	2.80	2.80	9.96	29.43	29.43
		20	0.15	0.15	0.50	2.80	2.80	2.80	9.96	29.43	29.43
		25	0.15	0.15	0.50	2.80	2.80	2.80	9.96	29.43	29.43
		35	0.15	0.15	0.50	2.79	2.79	2.79	9.91	29.26	29.26
		50	0.15	0.15	0.50	2.79	2.79	2.79	9.89	29.20	29.20
	3	75	-	-	-	0.15	0.15	0.50	0.50	2.80	2.80
		100	-	-	-	0.15	0.15	0.50	0.50	2.80	2.80
		125	-	-	-	0.15	0.15	0.50	0.50	2.80	2.80
		150	-	-	-	0.15	0.15	0.50	0.50	2.79	2.79
		200	-	-	-	0.15	0.15	0.50	0.50	2.79	2.79
		250	-	-		0.15	0.15	0.50	0.50	2.79	2.79
		350		-		0.15	0.15	0.50	0.50	2.79	2.79
		500	-	-	-	0.15	0.15	0.50	0.50	2.79	2.79
