Yüksek Hassasiyetli Flanş Çıkışlı Planet Redüktör

Name: Yüksek Hassasiyetli Flanş Çıkışlı Planet Redüktör
SKU: 0

● Giriş

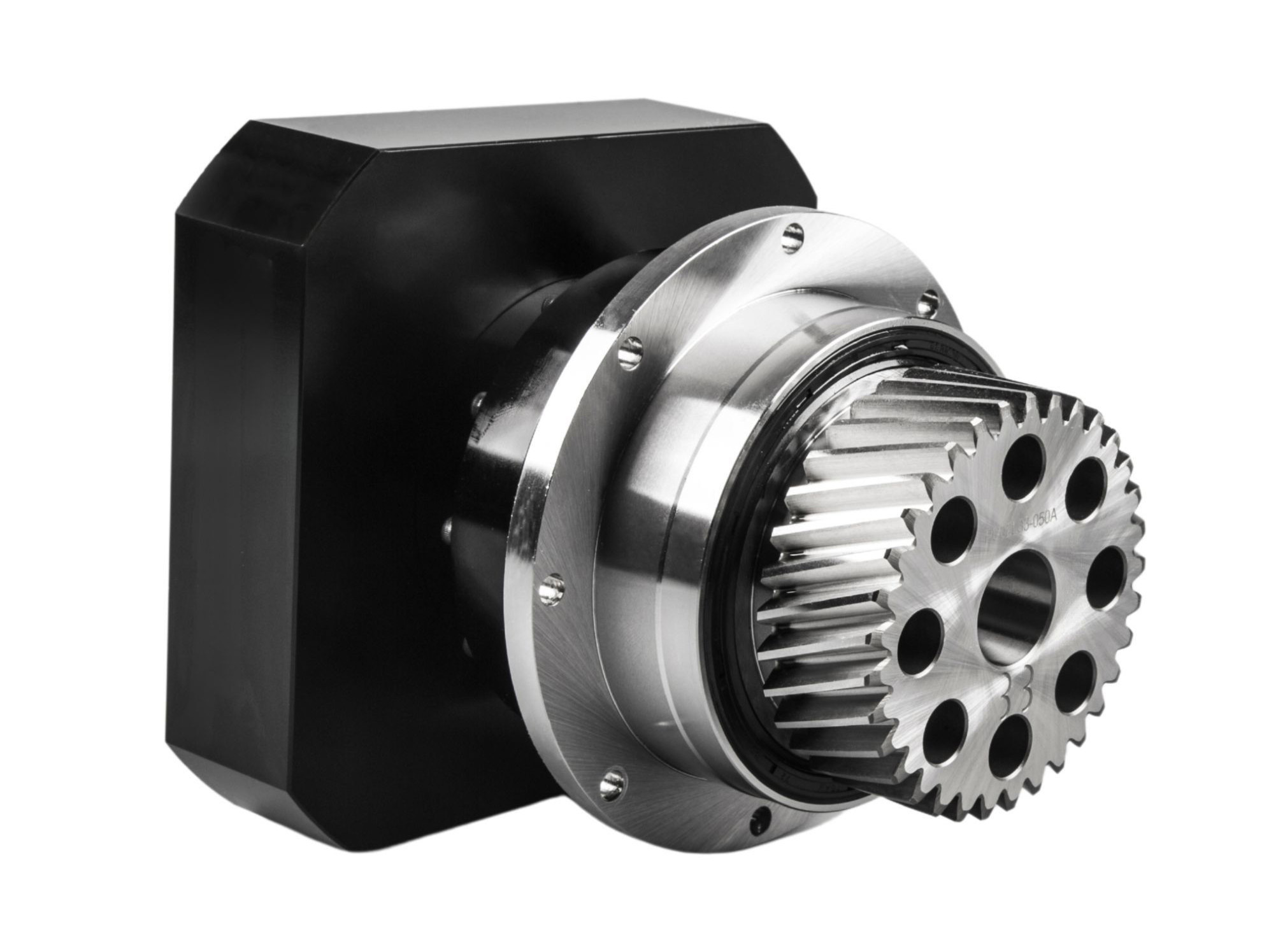

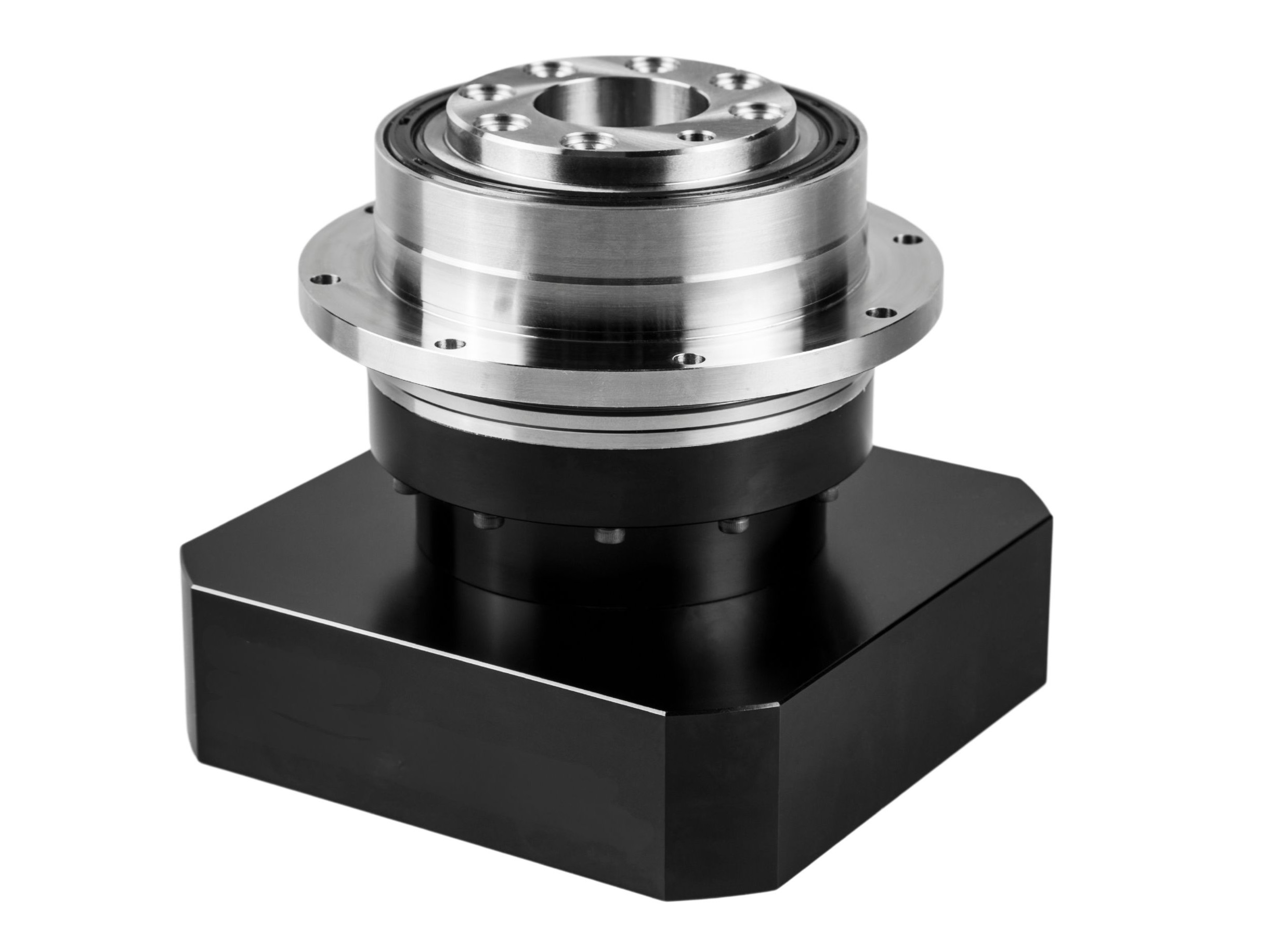

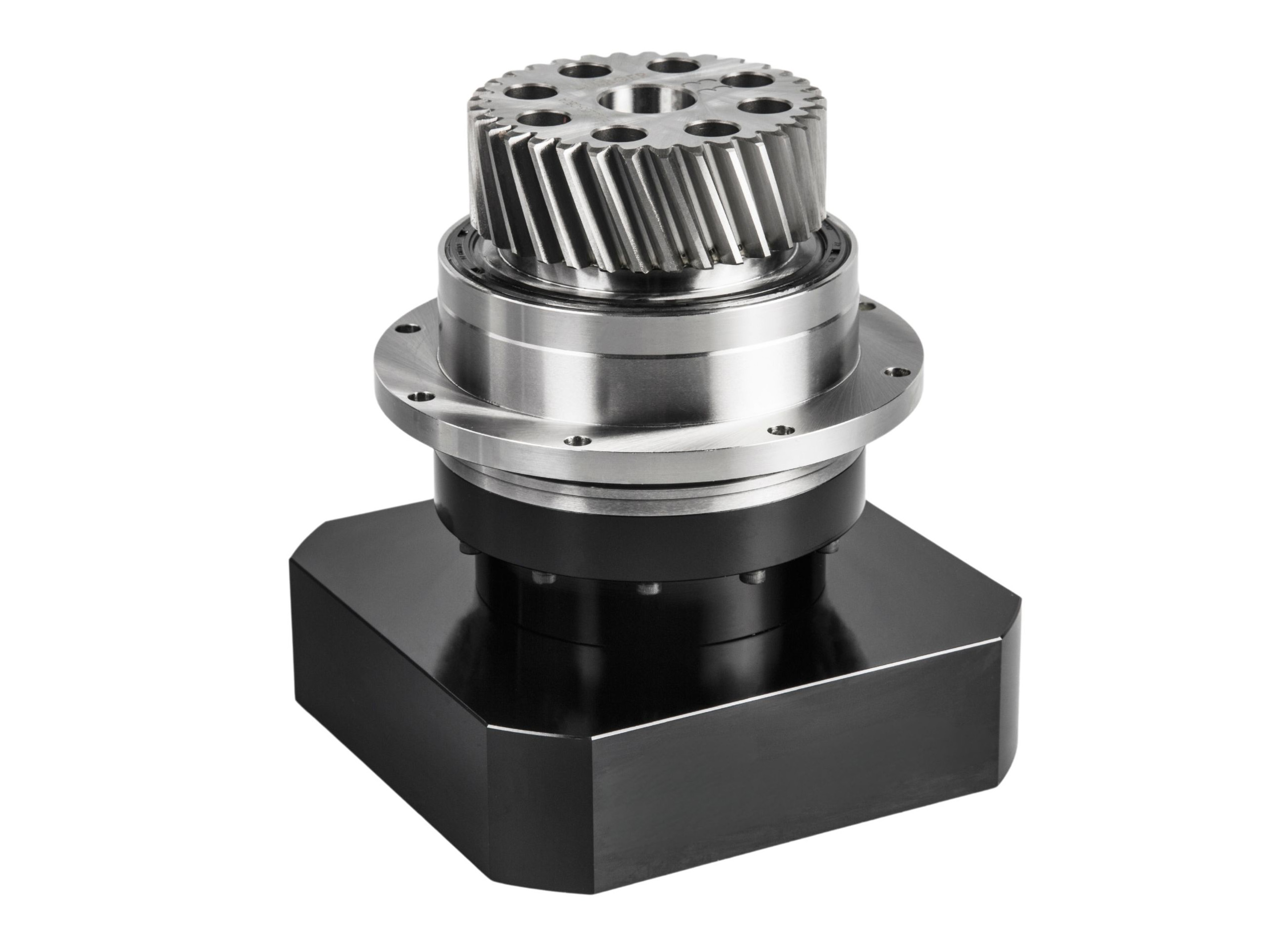

Flanş çıkışlı planet redüktör, bir planet dişli transmisyon sistemi ile bir flanş çıkış yapısını birleştiren hassas bir güç aktarım cihazıdır. Temel bileşenleri güneş dişlisi, planet dişlileri ve iç halka dişlisinden oluşur ve tek kademeli veya çok kademeli dişli kavraması yoluyla güç aktarımını gerçekleştirir. Kritik bir bağlantı bileşeni olarak görev yapan flanş, entegre yüksek hassasiyetli rulmanlara sahip dairesel bir tasarıma sahiptir ve daha geniş temas alanı ile kararlı montaj desteği sağlar. Servo motorlar ve step motorlar gibi güç kaynaklarıyla uyumlu olan bu redüktör, CNC takım tezgahları, endüstriyel robotlar, otomatik üretim hatları ve havacılık uygulamalarındaki hassas ekipmanlarda yaygın olarak kullanılır.

Bize Ulaşın

Özellikler

● Yüksek Hassasiyetli Rulmanlarla Flanş Çıkışı

Yüksek hassasiyetli rulmanlarla donatılan flanş çıkışı tasarımı, genişletilmiş bir temas alanı, stabil montaj desteği, artırılmış konumlandırma hassasiyeti, üstün çekme rijitliği ve olağanüstü burulma dayanımı sunar.

● Daha Yüksek Verimlilik için Tam Helisel Dişli Transmisyonu
Tam helisel dişli kavraması üstün transmisyon verimliliği sağlar: tek kademede %97-98'e kadar ve çok kademeli konfigürasyonlarda %90'ın üzerinde korunur.

● Yüksek Hassasiyet & Düşük Boşluk
Pens sıkıştırma mekanizmasıyla birleştirilen hassas taşlama teknolojisi, boşluğu ≤1 arcmin (1/60°) seviyesine indirerek servo sistemler için sıkı konumlandırma hassasiyeti gereksinimlerini karşılar.

● Artırılmış Rijitlik için Monolitik Tasarım
Entegre planet taşıyıcı, iç halka dişli ve güneş dişlisi, ikincil perçinleme noktalarını ortadan kaldırarak benzersiz yapısal bütünlük sağlar.

● Yüksek Yük Kapasitesi
Çok dişli kavrama yükleri verimli şekilde dağıtır. Karbürize edilmiş/su verilmiş dişliler ve iğneli makaralı rulmanlarla redüktör, binlerce N·m'ye kadar çıkış torku ve üstün darbe direnci sağlar.

● Gürültü Azaltma & Çalışma Kararlılığı
Patentli gürültü sönümleme mimarisi ve helisel diş yanaklarının yuvarlanmalı kavraması, titreşimsiz akıcılığı sağlarken çalışma gürültüsünü ≤65 dB seviyesine düşürür.

● Dayanıklılık & Bakım Gerektirmeyen Çalışma
Birinci sınıf contalar ve kalıcı yağlama teknolojisi, yüksek sıcaklık veya partikül kirliliği bulunan zorlu ortamlarda bile hizmet ömrünü 20,000 saatin üzerine çıkarır.

Teknik Özellikler

Sayfa 1



Parametre Tablosu		Kademe sayısı	Oran	ND047	NDS064	ND064	NDS090	ND090	NDV110	NDV140	NDV200	NDV255	NDV285
Nominal çıkış torku	Nm	tek	4	22	45	45	110	130	280	560	1100	2200	3600
			5	25	55	55	145	160	340	610	1300	2200	3300
			7	20	48	48	125	130	300	560	1200	2000	2900
			8	—	—	—	95	100	250	550	1100	1700	2850
			10	15	40	40	95	100	220	460	950	1400	1900
		çift	16	22	45	45	110	130	280	560	1100	2200	3600
			20	22	45	45	110	130	280	560	1100	2000	3600
			25	25	60	60	145	160	350	610	1300	2200	3300
			30	—	—	—	—	—	—	—	—	—	3100
			35	20	50	50	125	140	310	560	1200	1200	3000
			40	18	50	50	110	120	280	560	1200	1800	—
			50	18	55	55	145	160	340	610	1300	2000	3300
			60	—	—	48	125	120	300	560	1200	1800	2900
			70	18	—	48	125	120	300	560	1100	1800	2900
			80	—	—	—	95	100	—	—	—	—	—
			90	—	—	40	95	100	250	460	950	1500	2200
			100	15	—	40	95	100	220	460	950	1400	1900
Dönme atalet momenti	Kg.cm3	tek	4	0.03	0.14	0.14	0.14	0.51	2.87	7.54	25.03	54.37	283.94
			5	0.03	0.13	0.13	0.13	0.47	2.71	7.42	23.29	53.27	264.41
			7	0.03	0.13	0.13	0.13	0.45	2.62	7.14	22.48	50.97	250.11
			8	—	—	—	—	0.45	2.62	7.14	22.48	50.84	245.35
			10	0.03	0.13	0.13	0.13	0.44	2.57	7.03	22.51	50.56	241.30
		çift	16	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			20	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			25	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			30	—	—	—	—	—	—	—	—	—	54.37
			35	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			40	0.03	0.03	0.03	0.03	0.13	0.44	2.57	7.03	25.03	—
			50	0.03	0.03	0.03	0.03	0.13	0.44	2.57	7.03	25.03	54.37
			60	—	—	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56
			70	0.03	—	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56
			80	—	—	—	—	0.13	—	—	—	—	—
			90	—	—	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56
			100	0.03	—	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56

Sayfa 2



Parametre Tablosu		Kademe sayısı	Oran	ND047	NDS064	ND064	NDS090	ND090	NDV110	NDV140	NDV200	NDV255	NDV285
Maks. ivmelenme torku	Nm	1,2	anma çıkış torkunun 1.8 katı
Acil durdurma torku	Nm	1,2	anma çıkış torkunun 3 katı
Anma giriş hızı	rmp	1	4~10	5000	5000	5000	4000	4000	4000	3000	3000	2200	2000
Anma giriş hızı	rmp	2	16~100	5000	5000	5000	4000	4000	4000	3000	3000	3000	2200
Maks. giriş hızı	rmp	1	4~10	10000	10000	10000	8000	8000	8000	6000	6000	4000	3500
Maks. giriş hızı	rmp	2	16~100	10000	10000	10000	8000	8000	8000	6000	6000	4000	3500
Ultra hassas boşluk	arcmin	1	4~10	—	—	—	≤1	≤1	≤1	≤1	≤1	≤1	≤1
Ultra hassas boşluk	arcmin	2	16~100	—	—	—	—	—	≤3	≤3	≤3	≤3	≤3
Hassas boşluk	arcmin	1	4~10	≤3	≤3	≤3	≤3	≤3	≤3	≤3	≤3	≤3	≤3
Hassas boşluk	arcmin	2	16~100	≤5	≤5	≤5	≤5	≤5	≤5	≤5	≤5	≤5	≤5
Standart boşluk	arcmin	1	4~10	≤5	≤5	≤5	≤5	≤5	≤5	≤5	≤5	≤5	≤5
Standart boşluk	arcmin	2	16~100	≤7	≤7	≤7	≤7	≤7	≤7	≤7	≤7	≤7	≤7
Burulma rijitliği	Nm/arcmin	1,2	4~100	7	10	13	23	31	95	183	529	1030	1421
Maks. radyal kuvvet	N	1,2	4~100	1040	1700	2300	3800	4100	9400	15000	25600	42000	58000
Maks. eksenel kuvvet	N	1,2	4~100	690	850	1055	1900	2980	5600	9300	19000	33400	59000
Devrilme momenti	Nm	1,2	4~100	55	65	94	106	198	482	1090	4030	6100	8500
Hizmet Ömrü	hr	1,2	16~100	20000hr(sürekli çalışma 10000hr)
Verimlilik	%	1	4~10	≥97%
Verimlilik	%	2	16~100	≥94%
Ağırlık	kg	1	4~10	0.7	1.2	1.2	1.2	3.0	5.6	11.9	31.6	56.1	99.6
Ağırlık	kg	2	16~100	1.0	1.6	1.6	1.6	3.7	7.3	15.9	36.9	70.0	124.5
Çalışma Sıcaklığı	℃	1,2	4~100	-30℃-90℃
Yağlama		1,2	4~100	Sentetik gres
Koruma Sınıfı		1,2	4~100	IP65
Montaj Konumu		1,2	4~100	Herhangi bir yön
Gürültü Seviyesi (N1=3000rpm,Yüksüz)	dB(A)	1	4~100	≤56	≤58	≤58	≤58	≤60	≤63	≤65	≤67	≤70	≤73
Gürültü Seviyesi (N1=3000rpm,Yüksüz)	dB(A)	2	16~100	≤56	≤58	≤58	≤58	≤60	≤63	≤65	≤67	≤70	≤73
