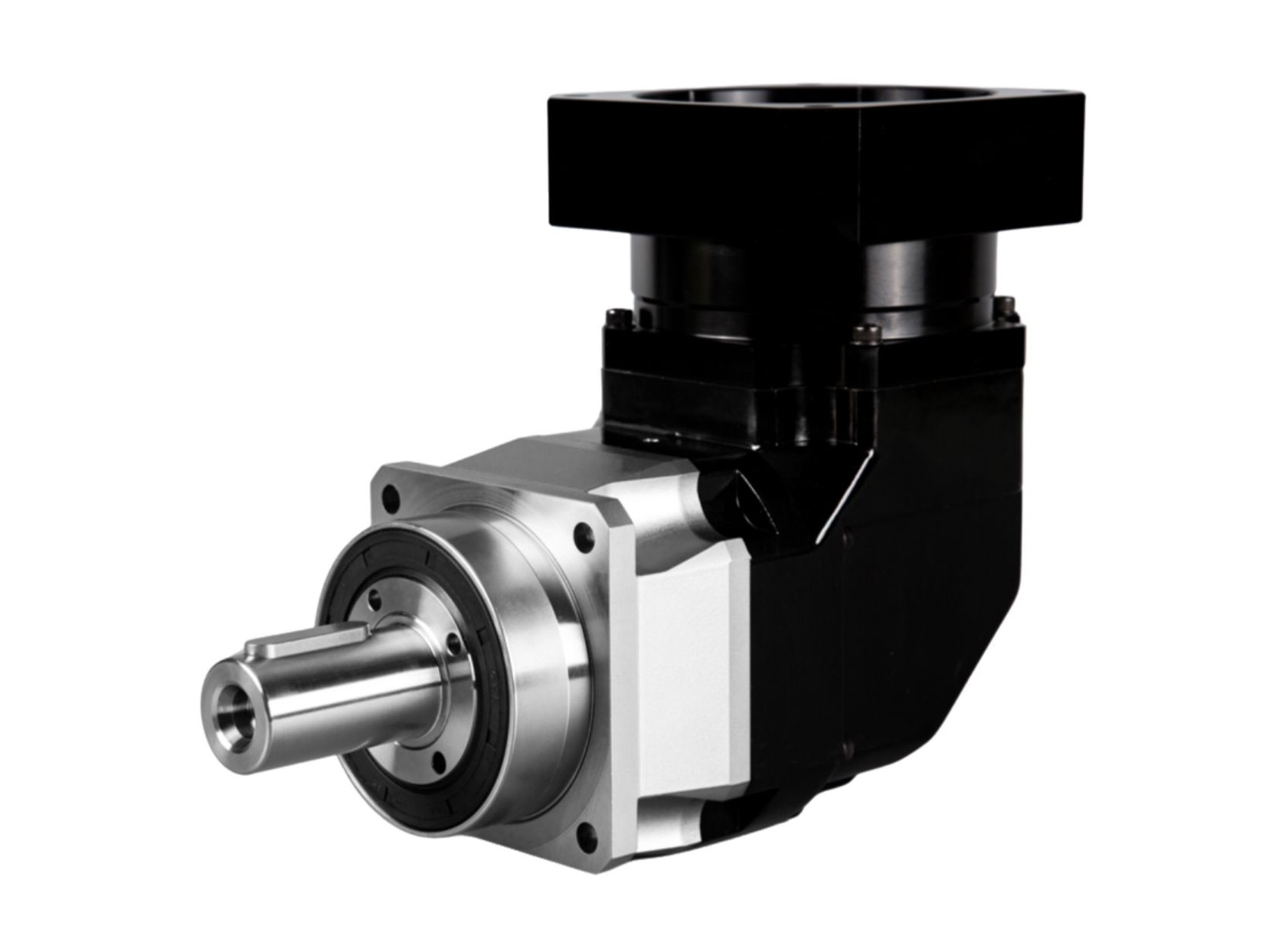

90 Derece Giriş Çıkış Makaralı Rulmanlı Planet Redüktör

Name: 90 Derece Giriş Çıkış Makaralı Rulmanlı Planet Redüktör
SKU: 0

● Giriş

Dik Açılı Yüksek Yük Kapasiteli Planet Redüktör, giriş ve çıkış milleri arasında aynı düzlemde konumlandırılmış, dikey 90-degree yerleşime sahip bir planet dişli transmisyon sistemidir. Çıkış ucu, daha büyük radyal kuvvetlere ve devrilme momentlerine dayanmasını sağlayan yüksek yüklü konik makaralı rulmanlarla güçlendirilmiştir. Güç iletimi ve hız düşürme, çok kademeli dişli kavramasıyla gerçekleştirilir. Kompakt ve yerden tasarruf sağlayan tasarımı, onu alan kısıtlaması olan veya dikey giriş-çıkış yönelimi gerektiren genel endüstriyel uygulamalar için ideal hale getirir; özellikle devrilme momentlerine karşı yüksek direnç gerektiren takım tezgahları için uygundur.

Bize Ulaşın

Özellikler

● Yüksek Yük Konik Makaralı Rulmanlar

Çıkış ucu, daha yüksek radyal kuvvetlere ve devrilme momentlerine dayanmak için yüksek yük konik makaralı rulmanlar içerir.

● 90 Derecelik Giriş-Çıkış Konfigürasyonu
Dik şaft düzeni, alan kullanımını optimize eder ve çıkış torkunu yeniden yönlendirir.

● Yüksek Verimli Helisel ve Konik Dişliler
Entegre bir konik dişli takımıyla birleştirilmiş helisel dişliler kullanır ve çok kademeli transmisyonda %90'ın üzerinde verimliliği korur.

● Yüksek Hassasiyet ve Düşük Boşluk
Hassas taşlanmış dişliler ve pens tipi kilitleme mekanizması, boşluğu ≤2 ark dakikaya (1/30 of a degree) kadar en aza indirir ve servo sistemlerinin katı konumlandırma doğruluğu gereksinimlerini karşılar.

● Olağanüstü Yük Kapasitesi
Çok dişli kavrama yükleri eşit şekilde dağıtır. İğneli makaralı rulmanlarla eşleştirilmiş sementasyonlu ve su verilmiş dişliler, çıkış torkunun birkaç bin Nm'ye kadar ulaşmasını ve üstün darbe direnci sağlamasını mümkün kılar.

● Düşük Gürültü ve Kararlı Çalışma
Patentli gürültü azaltma teknolojisi ve helisel diş yuvarlanmalı kavrama tasarımı, düzgün ve titreşimsiz performans sağlarken çalışma gürültüsünü azaltır.

● Dayanıklılık ve Bakım Gerektirmeyen Tasarım
Yüksek kaliteli contalar ve kalıcı yağlama teknolojisi, yüksek sıcaklıkların veya toza maruz kalmanın bulunduğu zorlu ortamlarda bile 20,000 saati aşan bir dişli ömrü sağlar.

Teknik Özellikler

Sayfa 1



Parametre Tablosu		Kademe sayısı	Oran	NFR075	NFR100	NFR140	NFR180	NFR220	NFR250
Nominal çıkış torku	Nm	tek	3	130	220	330	890	1350	2380
			4	150	300	560	1100	2000	3050
			5	160	340	610	1180	2050	3200
			6	150	300	600	1100	1900	2850
			7	150	290	560	1000	1600	2850
			8	130	250	550	960	1550	2500
			10	110	220	460	950	1250	1850
			14	150	290	560	1000	1600	2850
			16	130	250	550	960	1550	2500
			20	110	220	460	950	1250	1850
		çift	15	130	220	330	890	1350	2380
			16	150	300	560	1100	2000	3050
			20	150	300	560	1100	2000	3050
			25	160	340	610	1180	2050	3200
			30	150	300	600	1100	1900	2850
			35	150	300	560	1000	1700	2850
			40	130	250	560	950	1600	2750
			45	—	—	460	—	—	—
			50	160	310	610	1180	2000	3100
			60	150	300	560	1050	1700	2850
			70	150	290	560	1000	1600	2800
			80	130	250	550	950	—	—
			100	110	220	460	950	1250	1850
			120	150	300	600	1100	1900	2850
			140	150	290	560	1000	1600	2850
			160	130	250	550	960	1550	2500
			200	110	220	460	950	1250	1850
Dönme atalet momenti	Kg.cm3	tek	3	2.25	6.84	23.40	68.90	152.09	280.86
			4	2.25	6.84	23.40	68.90	152.09	280.86
			5	2.25	6.84	23.40	68.90	152.09	280.86
			6	2.25	6.84	23.40	68.90	152.09	280.86
			7	2.25	6.84	23.40	68.90	152.09	280.86
			8	2.25	6.84	23.40	68.90	152.09	280.86
			10	2.25	6.84	23.40	68.90	145.82	270.07
			14	1.87	6.25	21.80	65.60	145.82	270.07
			16	1.87	6.25	21.80	65.60	145.82	270.07
			20	1.87	6.25	21.80	65.60	145.82	270.07
		çift	15	0.35	2.25	6.84	23.40	68.90	152.09
			16	0.35	2.25	6.84	23.40	68.90	152.09
			20	0.35	2.25	6.84	23.40	68.90	152.09
			25	0.35	2.25	6.84	23.40	68.90	152.09
			30	0.35	2.25	6.84	23.40	68.90	152.09
			35	0.35	2.25	6.84	23.40	68.90	152.09
			40	0.35	2.25	6.84	23.40	68.90	152.09
			45	—	—	6.84	—	—	—
			50	0.35	2.25	6.84	23.40	68.90	152.09
			60	0.35	2.25	6.84	23.40	68.90	152.09
			70	0.35	2.25	6.84	23.40	68.90	152.09
			80	0.35	2.25	6.84	23.40	—	—
			100	0.35	2.25	6.84	23.40	68.90	152.09
			120	0.31	1.87	6.25	21.80	65.60	145.82
			140	0.31	1.87	6.25	21.80	65.60	145.82
			160	0.31	1.87	6.25	21.80	65.60	145.82
			200	0.31	1.87	6.25	21.80	65.60	145.82

Sayfa 2



Parametre Tablosu		Kademe sayısı	Oran	NFR075	NFR100	NFR140	NFR180	NFR220	NFR250
Maks. ivmelenme torku	Nm	1,2	3~200	anma çıkış torkunun 1.8 katı
Acil durdurma torku	Nm	1,2	3~200	anma çıkış torkunun 3 katı
Anma giriş hızı	rmp	1	3~20	4000	4000	3000	3000	2000	1500
Anma giriş hızı	rmp	2	15~200	4500	4000	3000	3000	2000	2500
Maks. giriş hızı	rmp	1	3~20	8000	8000	6000	6000	4000	2500
Maks. giriş hızı	rmp	2	15~200	8000	8000	6000	6000	4000	4000
Ultra hassas boşluk	arcmin	1	3~20	≤2	≤2	≤2	≤2	≤2	≤2
Ultra hassas boşluk	arcmin	2	15~200	≤4	≤4	≤4	≤4	≤4	≤4
Hassas boşluk	arcmin	1	3~20	≤4	≤4	≤4	≤4	≤4	≤4
Hassas boşluk	arcmin	2	15~200	≤7	≤7	≤7	≤7	≤7	≤7
Standart boşluk	arcmin	1	3~20	≤6	≤6	≤6	≤6	≤6	≤6
Standart boşluk	arcmin	2	15~200	≤9	≤9	≤9	≤9	≤9	≤9
Burulma rijitliği	Nm/arcmin	1,2	3~200	14	31	57	182	400	580
Maks. radyal kuvvet	N	1,2	3~200	4800	9450	15200	23000	34000	58000
Maks. eksenel kuvvet	N	1,2	3~200	3800	6250	12000	14500	23000	59000
Devrilme momenti	Nm	1,2	3~200	365	990	1900	2870	5550	8500
Hizmet Ömrü	hr	1,2	3~200	20000hr(sürekli çalışma 10000hr)
Verimlilik	%	1	3~20	≥95%
Verimlilik	%	2	15~200	≥92%
Ağırlık	kg	1	3~20	6.4	13.9	23.7	50.0	83.0	100.3
Ağırlık	kg	2	15~200	7.8	15.1	26.7	54.0	95.0	125.3
Çalışma Sıcaklığı	℃	1,2	3~200	-10℃-90℃
Yağlama		1,2	3~200	Sentetik gres
Koruma Sınıfı		1,2	3~200	IP65
Montaj Konumu		1,2	3~200	Herhangi bir yön
Gürültü Seviyesi (N1=3000rpm,Yüksüz)	dB(A)	1	3~20	≤65	≤68	≤70	≤72	≤74	≤75
Gürültü Seviyesi (N1=3000rpm,Yüksüz)	dB(A)	2	15~200	≤65	≤68	≤70	≤72	≤74	≤75
