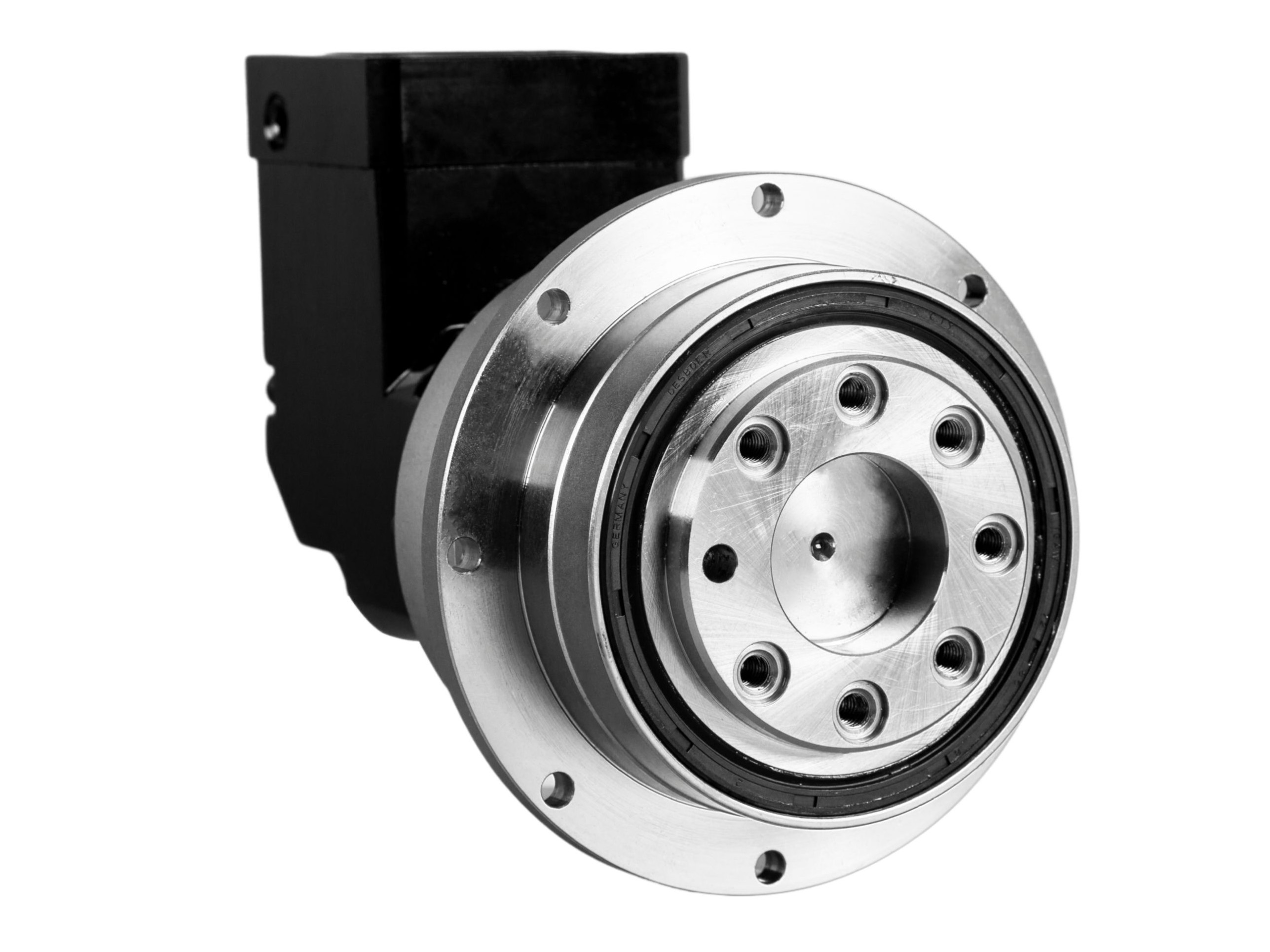

Dik Açılı Yüksek Yük Kapasiteli Planet Redüktör

Name: Dik Açılı Yüksek Yük Kapasiteli Planet Redüktör
SKU: 0

● Giriş

Dik Açılı Yüksek Yük Kapasiteli Planet Redüktör, giriş ve çıkış milleri arasında dikey 90-degree yerleşime sahip, her ikisi de aynı düzlemde konumlandırılmış bir planet dişli güç aktarım sistemidir. Çıkış ucu bir flanş plakası ile donatılmıştır. Güç iletimi ve hız düşürme, çok kademeli dişli kavraması ile sağlanır. Küçük ve yer tasarrufu sağlayan tasarımı, onu mekânsal kısıtlamaları olan veya dikey giriş-çıkış yönelimi gerektiren genel endüstriyel uygulamalar için ideal hale getirir; özellikle devrilme momentlerine karşı yüksek dayanım gerektiren takım tezgahları için uygundur.

Bize Ulaşın

Özellikler

● Flanş Plaka Çıkışı
Çıkış ucu, güvenli montaj için düz bir flanş plaka olarak tasarlanmıştır.

● 90-Derece Giriş-Çıkış Yapılandırması
Dik şaft düzeni, alan kullanımını optimize eder ve çıkış torkunu yeniden yönlendirir.

● Yüksek Verimli Helisel ve Konik Dişliler
Helisel dişliler ile entegre bir konik dişli setinin birleşimini kullanır ve çok kademeli transmisyonda %90'ın üzerinde verimliliği korur.

● Yüksek Hassasiyet ve Düşük Boşluk
Hassas taşlanmış dişliler ve pens tipi kilitleme mekanizması, boşluğu ≤2 arcminutes (1/30°) seviyesine indirerek servo sistem konumlandırma doğruluğu gereksinimlerine uyumu sağlar.

● Olağanüstü Yük Kapasitesi
Çok dişli kavrama, yükleri eşit şekilde dağıtır. İğneli makaralı rulmanlarla eşleştirilen sementasyonlu ve su verilmiş dişliler, birkaç bin Nm'ye kadar çıkış torku ve üstün darbe direnci sağlar.

● Düşük Gürültü ve Kararlı Çalışma
Patentli gürültü azaltma teknolojisi ve helisel diş yuvarlanmalı kavrama tasarımı, düzgün ve titreşimsiz performans sağlarken çalışma gürültüsünü azaltır.

● Uzun Ömür ve Bakım Gerektirmeyen Tasarım
Yüksek kaliteli contalar ve kalıcı yağlama, yüksek sıcaklık veya toza maruz kalma gibi zorlu ortamlarda bile 20,000 saati aşan bir dişli ömrü sağlar.

Teknik Özellikler

Sayfa 1



Teknik Özellikler		Kademe sayısı	Oran	NDR064	NDR090	NDVR110	NDVR140	NDVR200	NDVR255	NDVR285
Nominal çıkış torku	Nm	tek	4	45	130	280	560	1100	2200	3600
			5	55	160	340	610	1300	2200	3300
			7	48	130	300	560	1200	2000	2900
			8	—	100	250	550	1100	1700	2850
			10	40	100	220	460	950	1400	1900
			14	48	130	300	560	1200	2000	2900
			16	—	100	250	550	1100	1700	2850
			20	40	100	220	460	950	1400	1900
		çift	16	45	130	280	560	1100	2200	3600
			20	45	130	280	560	1100	2000	3600
			25	55	160	340	610	1300	2200	3300
			35	55	160	340	610	1300	2200	3300
			40	55	160	340	610	1300	2200	3300
			50	55	160	340	610	1300	2200	3300
			60	55	160	340	610	1300	2200	3300
			70	55	160	340	610	1300	2200	3300
			80	55	160	340	610	1300	2200	3300
			90	55	160	340	610	1300	2200	3300
			100	55	160	340	610	1300	2200	3300
			140	48	130	300	560	1200	2000	2900
			160	—	100	250	550	1100	1700	2850
			200	40	100	220	460	950	1400	1900
Dönme atalet momenti	Kg.cm3	tek	4	0.35	2.25	6.84	23.40	68.90	152.09	280.86
			5	0.35	2.25	6.84	23.40	68.90	152.09	280.86
			7	0.35	2.25	6.84	23.40	68.90	152.09	280.86
			8	—	2.25	6.84	23.40	68.90	152.09	280.86
			10	0.35	2.25	6.84	23.40	68.90	152.09	270.07
			14	0.07	1.87	6.25	21.80	65.60	145.82	270.07
			16	—	1.87	6.25	21.80	65.60	145.82	270.07
			20	0.07	1.87	6.25	21.80	65.60	145.82	270.07
		çift	16	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			20	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			25	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			35	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			40	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			50	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			60	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			70	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			80	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			90	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			100	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			140	0.09	0.31	1.87	6.25	21.80	65.60	145.82
			160	—	0.31	1.87	6.25	21.80	65.60	145.82
			200	0.09	0.31	1.87	6.25	21.80	65.60	145.82

Sayfa 2



Parametre Tablosu		Kademe sayısı	Oran	NDR064	NDR090	NDVR110	NDVR140	NDVR200	NDVR255	NDVR285
Maks. ivmelenme torku	Nm	1,2	anma çıkış torkunun 1.8 katı
Acil durdurma torku	Nm	1,2	anma çıkış torkunun 3 katı
Anma giriş hızı	rmp	1	4~20	5000	4000	4000	3000	3000	2200	2000
Anma giriş hızı	rmp	2	16~200	5000	4000	4000	3000	3000	3000	2200
Maks. giriş hızı	rmp	1	4~20	10000	8000	8000	6000	6000	4000	3500
Maks. giriş hızı	rmp	2	16~200	10000	8000	8000	6000	6000	4000	3500
Ultra hassas boşluk	arcmin	1	4~20	—	≤2	≤2	≤2	≤2	≤2	≤2
Ultra hassas boşluk	arcmin	2	16~200	—	≤4	≤4	≤4	≤4	≤4	≤4
Hassas boşluk	arcmin	1	4~20	≤4	≤4	≤4	≤4	≤4	≤4	≤4
Hassas boşluk	arcmin	2	16~200	≤7	≤7	≤7	≤7	≤7	≤7	≤7
Standart boşluk	arcmin	1	4~20	≤6	≤6	≤6	≤6	≤6	≤6	≤6
Standart boşluk	arcmin	2	16~200	≤9	≤9	≤9	≤9	≤9	≤9	≤9
Burulma rijitliği	Nm/arcmin	1,2	4~200	13	31	95	183	529	1030	1421
Maks. radyal kuvvet	N	1,2	4~200	2300	4100	9400	15000	25600	42000	59800
Maks. eksenel kuvvet	N	1,2	4~200	1055	2980	5600	9300	19000	33400	59000
Devrilme momenti	Nm	1,2	4~200	94	198	482	1090	4030	6100	8500
Hizmet Ömrü	hr	1,2	4~200	20000hr(sürekli çalışma 10000hr)
Verimlilik	%	1	4~20	≥95%
Verimlilik	%	2	16~200	≥92%
Ağırlık	kg	1	4~20	2.1	5.9	10.5	21.9	50.9	84.0	100.4
Ağırlık	kg	2	16~200	2.5	7.0	12.6	26.2	61.0	105.0	125.5
Çalışma Sıcaklığı	℃	1,2	4~200	-10℃-90℃
Yağlama		1,2	4~200	Sentetik gres
Koruma Sınıfı		1,2	4~200	IP65
Montaj Konumu		1,2	4~200	Herhangi bir yön
Gürültü Seviyesi (N1=3000rpm,Yüksüz)	dB(A)	1	4~20	≤63	≤65	≤68	≤70	≤72	≤74	≤74
Gürültü Seviyesi (N1=3000rpm,Yüksüz)	dB(A)	2	16~200	≤63	≤65	≤68	≤70	≤72	≤74	≤74
