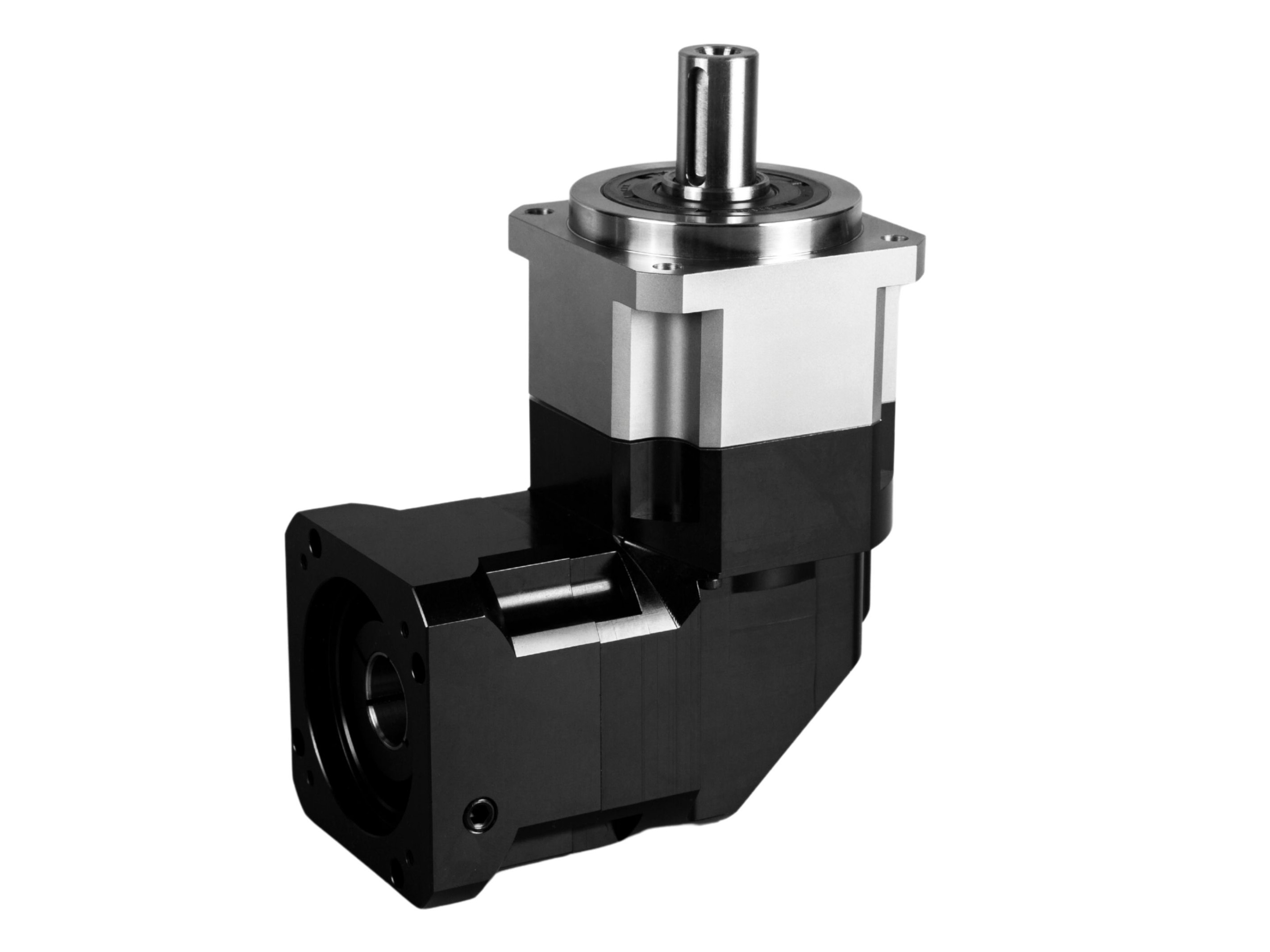

Dik Açılı Kare Gövdeli Çıkış Flanşlı Planet Redüktör

Name: Dik Açılı Kare Gövdeli Çıkış Flanşlı Planet Redüktör
SKU: 0

● Giriş

Dik açılı kare çerçeveli çıkışlı planet redüktör, giriş ve çıkış milleri arasında dikey 90 degree düzenine sahip, her iki milin de aynı düzlemde yer aldığı bir planet dişli aktarım cihazıdır. Kare gövdesi ve kare çıkış flanşı ile karakterize edilen bu redüktör, çok kademeli dişli kavraması yoluyla güç aktarımı ve hız düşürme sağlar. Kompakt bir yapı ve yerden tasarruf avantajları sunar, bu da onu özellikle alan kısıtlamalarına uyum veya dikey giriş-çıkış yönelimi düzenlemeleri gerektiren genel endüstriyel uygulamalar için uygun hale getirir.

Bize Ulaşın

Özellikler

● Kare Gövde ve Çıkış Flanşı
Redüktör gövdesi ve çıkış flanşı kare bir yapıya sahiptir. Vidalar alttan üste doğru sabitlenerek ünite montaj yapısına emniyetli şekilde bağlanır.

● 90 Derece Giriş Çıkış Yönelimi
Giriş ve çıkış milleri 90 derece yönlendirilmiştir, yerden tasarruf sağlar ve çıkış yönünü değiştirir.

● Yüksek Verimli Helisel ve Konik Dişliler
Tüm dişliler helisel diş yapısı kullanır ve entegre bir konik dişli seti ile yüksek güç aktarım verimliliği sağlanır. Çok kademeli transmisyon %90 üzerinde verimliliği korur.

● Yüksek Hassasiyet ve Düşük Boşluk
Hassas dişli taşlama prosesleri ve pens tipi kilitleme mekanizması, boşluğu 2 yay dakikası (1/30 of a degree) içinde en aza indirerek servo sistemlerin sıkı konumlandırma doğruluğu gereksinimlerini karşılar.

● Yüksek Yük Kapasitesi
Çok dişli kavrama tasarımı yükleri eşit şekilde dağıtır. Karbürize edilmiş ve su verilmiş dişliler ile iğneli rulmanlarla birlikte redüktör birkaç bin Nm'ye kadar çıkış torku ve olağanüstü darbe dayanımı sunar.

● Gürültü Azaltma ve Kararlılık
Patentli bir gürültü azaltma yapısı ve helisel diş yüzeyi yuvarlanmalı kavrama tasarımı, titreşimsiz düzgün çalışmayı sağlarken çalışma gürültüsünü önemli ölçüde azaltır.

● Dayanıklılık ve Bakım Gerektirmeyen Tasarım
Üstün kaliteli contalar ve ömür boyu yağlama teknolojisi, dişli kullanım ömrünü 20,000 saatin üzerine çıkarır. Redüktör, yüksek sıcaklıklar ve tozlu ortamlar dahil zorlu çalışma koşullarına dayanır.

Teknik Özellikler

Sayfa 1



Teknik Özellikler		Kademe sayısı	Oran	NBR060	NBR090	NBR115	NBR142	NBR180	NBR220
Nominal çıkış torku	Nm	tek	3	50	120	190	320	550	1080
			4	45	130	270	510	990	1610
			5	55	150	310	610	1140	1900
			6	50	140	290	570	1040	1800
			7	45	130	280	520	1040	1710
			8	40	110	240	470	950	1520
			9	35	95	210	420	850	1420
			10	35	95	210	420	850	1420
			12	50	140	290	570	1040	1800
			14	45	130	280	520	1040	1710
			16	40	110	240	470	950	1520
			20	35	95	210	420	850	1420
		çift	15	50	120	190	320	550	1080
			16	—	—	—	—	990	1610
			25	55	150	310	610	1140	1900
			30	50	120	190	320	550	1080
			35	55	150	310	610	1140	1900
			40	55	150	310	610	1140	1900
			45	55	150	310	610	1140	1900
			50	55	150	310	610	1140	1900
			60	55	150	310	610	1140	1900
			70	55	150	310	610	1140	1900
			80	55	150	310	610	1140	1900
			90	55	150	310	610	1140	1900
			100	55	150	310	610	1140	1900
			120	50	140	290	570	1040	1800
			140	45	130	280	520	1040	1710
			160	40	110	240	470	950	1520
			180	35	95	210	420	850	1420
			200	35	95	210	420	850	1420
Dönme atalet momenti	Kg.cm3	tek	3	0.35	2.25	6.84	23.40	68.90	152.09
			4	0.35	2.25	6.84	23.40	68.90	152.09
			5	0.35	2.25	6.84	23.40	68.90	152.09
			6	0.35	2.25	6.84	23.40	68.90	152.09
			7	0.35	2.25	6.84	23.40	68.90	152.09
			8	0.35	2.25	6.84	23.40	68.90	152.09
			9	0.35	2.25	6.84	23.40	68.90	152.09
			10	0.35	2.25	6.84	23.40	68.90	145.82
			12	0.35	2.25	6.84	23.40	68.90	145.82
			14	0.7	1.87	6.25	21.80	65.60	145.82
			16	0.7	1.87	6.25	21.80	65.60	145.82
			20	0.7	1.87	6.25	21.80	65.60	145.82
		çift	15.00	0.09	0.35	2.25	6.84	23.40	68.90
			16	—	—	—	—	23.40	68.90
			25	0.09	0.35	2.25	6.84	23.40	68.90
			30	0.09	0.35	2.25	6.84	23.40	68.90
			35	0.09	0.35	2.25	6.84	23.40	68.90
			40	0.09	0.35	2.25	6.84	23.40	68.90
			45	0.09	0.35	2.25	6.84	23.40	68.90
			50	0.09	0.35	2.25	6.84	23.40	68.90
			60	0.09	0.35	2.25	6.84	23.40	68.90
			70	0.09	0.35	2.25	6.84	23.40	68.90
			80	0.09	0.35	2.25	6.84	23.40	68.90
			90	0.09	0.35	2.25	6.84	23.40	68.90
			100	0.09	0.35	2.25	6.84	23.40	68.90
			120	0.09	0.31	1.87	6.25	21.80	65.60
			140	0.09	0.31	1.87	6.25	21.80	65.60
			160	0.09	0.31	1.87	6.25	21.80	65.60
			180	0.09	0.31	1.87	6.25	21.80	65.60
			200	0.09	0.31	1.87	6.25	21.80	65.60

Sayfa 2



Parametre Tablosu		Kademe sayısı	Oran	NBR060	NBR090	NBR115	NBR142	NBR180	NBR220
Maks. ivmelenme torku	Nm	1,2	anma çıkış torkunun 1.8 katı
Acil durdurma torku	Nm	1,2	anma çıkış torkunun 3 katı
Anma giriş hızı	rmp	1	3~20	5000	4000	4000	3000	3000	2000
Anma giriş hızı	rmp	2	15~200	5000	4000	4000	3000	3000	2000
Maks. giriş hızı	rmp	1	3~20	10000	8000	8000	6000	6000	4000
Maks. giriş hızı	rmp	2	15~200	10000	8000	8000	6000	6000	4000
Ultra hassas boşluk	arcmin	1	3~20	—	≤2	≤2	≤2	≤2	≤2
Ultra hassas boşluk	arcmin	2	15~200	—	≤4	≤4	≤4	≤4	≤4
Hassas boşluk	arcmin	1	3~20	≤4	≤4	≤4	≤4	≤4	≤4
Hassas boşluk	arcmin	2	15~200	≤7	≤7	≤7	≤7	≤7	≤7
Standart boşluk	arcmin	1	3~20	≤6	≤6	≤6	≤6	≤6	≤5
Standart boşluk	arcmin	2	15~200	≤9	≤9	≤9	≤9	≤9	≤7
Burulma rijitliği	Nm/arcmin	1,2	3~200	8	14	27	52	148	305
Maks. radyal kuvvet	N	1,2	3~200	1730	3250	7000	9600	14500	27800
Maks. eksenel kuvvet	N	1,2	3~200	865	1625	3500	4800	7250	13900
Devrilme momenti	Nm	1,2	3~200	77	152	325	530	920	1840
Hizmet Ömrü	hr	1,2	3~200	20000hr(sürekli çalışma 10000hr)
Verimlilik	%	1	3~20	≥95%
Verimlilik	%	2	15~200	≥92%
Ağırlık	kg	1	3~20	2.1	6.4	13.0	24.5	51.0	83.0
Ağırlık	kg	2	15~200	2.1	7.8	14.2	27.5	54.0	95.0
Çalışma Sıcaklığı	℃	1,2	3~200	-10℃-90℃
Yağlama		1,2	3~200	Sentetik gres
Koruma Sınıfı		1,2	3~200	IP65
Montaj Konumu		1,2	3~200	Herhangi bir yön
Gürültü Seviyesi (N1=3000rpm,Yüksüz)	dB(A)	1	3~20	≤63	≤65	≤68	≤70	≤72	≤74
Gürültü Seviyesi (N1=3000rpm,Yüksüz)	dB(A)	2	15~200	≤63	≤65	≤68	≤70	≤72	≤74
