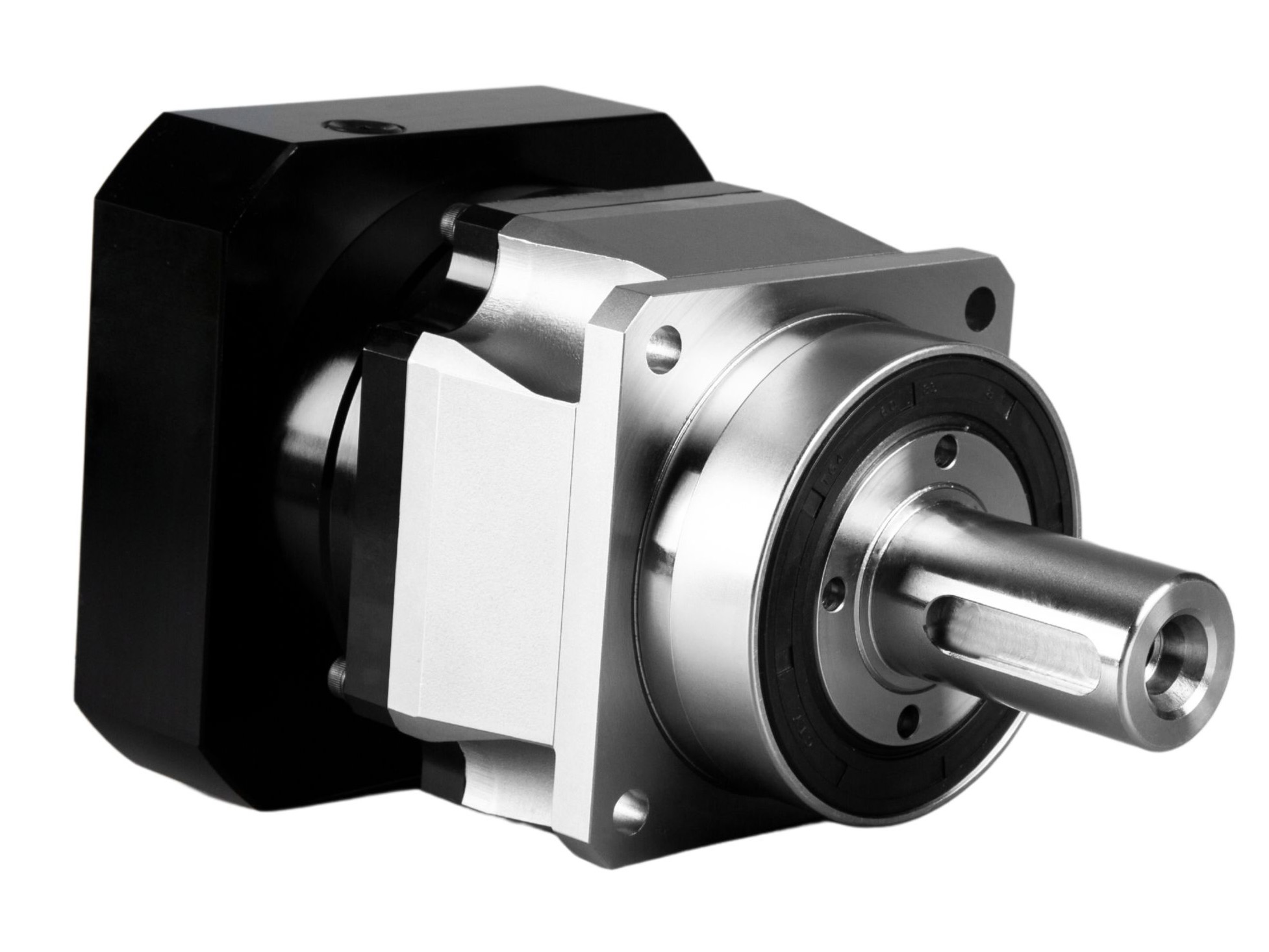

Konik Dişli Tahriki Şaft Montajlı Planet Dişli Kutusu

Name: Konik Dişli Tahriki Şaft Montajlı Planet Dişli Kutusu
SKU: 0

● Giriş

Şaft Çıkışlı Yüksek Yük Kapasiteli Planet Dişli Tahriki, aynı düzlemde hizalanmış dikey 90° giriş-çıkış şaft düzenine sahip kompakt bir transmisyon sistemidir. Çıkış ucu, aşırı radyal kuvvetlere ve devrilme momentlerine dayanmak için yüksek yük kapasiteli konik makaralı rulmanlar içerir. Güç aktarımı ve hız düşürme, çok kademeli dişli kavraması yoluyla sağlanır; bu da onu, özellikle yüksek devrilme momenti gereksinimi olan takım tezgahlarında, dikey tork yönlendirmesi gerektiren alan kısıtlı endüstriyel uygulamalar için ideal hale getirir.

Bize Ulaşın

Özellikler

● Yüksek Yük Kapasiteli Konik Makaralı Rulmanlar
Çıkış ucu, yüksek radyal kuvvetleri ve devrilme momentlerini karşılamak için yüksek yük kapasiteli konik makaralı rulmanları entegre eder.

● 90-Derece Giriş-Çıkış Konfigürasyonu
Dik şaft düzeni, alan verimliliğini optimize eder ve çıkış torku yönünü yeniden yönlendirir.

● Yüksek Verimli Helisel ve Konik Dişliler
Entegre bir konik dişli seti ile birlikte helisel dişliler kullanır ve çok kademeli transmisyonda %90'ın üzerinde verimlilik sağlar.

● Ultra Hassasiyet ve Minimum Boşluk
Hassas dişli taşlama ve pens tipi kilitleme sistemi, boşluğu ≤2 arcminutes (1/30°) seviyesine düşürerek servo sistemlerinin zorlu konumlandırma doğruluğu standartlarını karşılar.

● Olağanüstü Yük Kapasitesi
Çok dişli kavrama, yükleri eşit şekilde dağıtır. Karbürize edilmiş/su verilmiş dişliler ve iğneli makaralı rulmanlarla birlikte, birkaç bin Nm'ye kadar çıkış torku ve üstün darbe direnci sağlar.

● Gürültü Azaltma ve Titreşimsiz Kararlılık
Patentli gürültü sönümleme teknolojisi ve helisel diş yuvarlanmalı kavrama tasarımı, sessiz çalışma (≤50dB) ve düzgün, titreşimsiz performans sağlar.

● Uzun Ömür ve Bakımsız Çalışma
Birinci sınıf contalar ve ömür boyu yağlama, yüksek sıcaklıklar veya tozlu ortamlar gibi zorlu koşullarda bile dişli ömrünü 20,000 saatin üzerine çıkarır.

Teknik Özellikler

Sayfa 1



Parametre Tablosu		Kademe sayısı	Oran	NF060	NF075	NF100	NF140	NF180	NF220	NF250
Nominal çıkış torku	Nm	tek	3	55	130	220	330	890	1350	2380
			4	50	150	300	560	1100	2000	3050
			5	58	160	340	610	1180	2050	3200
			6	—	150	300	600	1100	1900	2850
			7	50	150	290	560	1000	1600	2850
			8	45	130	250	550	960	1550	2500
			10	35	110	220	460	950	1250	1850
		çift	15	55	130	220	330	890	1350	2380
			16	50	150	300	560	1100	2000	3050
			20	50	150	300	560	1100	2000	3050
			25	58	160	340	6100	1180	2050	3200
			30	—	150	300	600	1100	1900	2850
			35	50	150	300	560	1000	1700	2850
			40	45	130	250	450	950	1600	2750
			45	—	—	—	460	—	—	—
			50	50	160	310	610	1180	2000	3100
			60	—	150	300	560	1050	1700	2850
			70	50	150	290	560	1000	1600	2800
			80	45	130	250	550	950	—	—
			100	35	110	220	460	950	1250	1850
Dönme atalet momenti	Kg.cm3	tek	3	0.16	0.61	3.25	9.21	28.98	69.61	343.49
			4	0.14	0.48	2.74	7.54	23.67	54.37	283.94
			5	0.13	0.47	2.71	7.42	23.29	53.27	264.41
			6	—	0.45	2.65	7.25	22.75	51.72	257.26
			7	0.13	0.45	2.62	7.14	22.48	50.97	250.11
			8	0.13	0.44	2.58	7.07	22.59	50.84	245.35
			10	0.13	0.44	2.57	7.03	22.51	50.56	241.30
		çift	15	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			16	0.13	0.47	0.47	2.71	7.42	28.98	—
			20	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			25	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			30	—	0.47	0.47	2.71	7.42	28.98	69.61
			35	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			40	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			45	—	—	—	2.71	—	—	—
			50	0.13	0.44	0.44	2.57	7.03	28.98	69.61
			60	—	0.44	0.44	2.57	7.03	22.51	50.56
			70	0.13	0.44	0.44	2.57	7.03	22.51	50.56
			80	0.13	0.44	0.44	2.57	7.03	—	—
			100	0.13	0.44	0.44	2.57	7.03	22.51	50.56

Sayfa 2



Parametre Tablosu		Kademe sayısı	Oran	NF060	NF075	NF100	NF140	NF180	NF220	NF250
Maks. ivmelenme torku	Nm	1,2	3~100	anma çıkış torkunun 1.8 katı
Acil durdurma torku	Nm	1,2	3~100	anma çıkış torkunun 3 katı
Anma giriş hızı	rmp	1	3~10	4000	4000	4000	3000	3000	2000	1500
Anma giriş hızı	rmp	2	15~100	4500	4500	4000	3000	3000	2000	2500
Maks. giriş hızı	rmp	1	3~10	8000	8000	8000	6000	6000	4000	2500
Maks. giriş hızı	rmp	2	15~100	8000	8000	8000	6000	6000	4000	4000
Ultra hassas boşluk	arcmin	1	3~10	—	≤1	≤1	≤1	≤1	≤1	≤1
Ultra hassas boşluk	arcmin	2	15~100	—	—	≤3	≤3	≤3	≤3	≤3
Hassas boşluk	arcmin	1	3~10	≤3	≤3	≤3	≤3	≤3	≤3	≤3
Hassas boşluk	arcmin	2	15~100	≤5	≤5	≤5	≤5	≤5	≤5	≤5
Standart boşluk	arcmin	1	3~10	≤5	≤5	≤5	≤5	≤5	≤5	≤5
Standart boşluk	arcmin	2	15~100	≤7	≤7	≤7	≤7	≤7	≤7	≤7
Burulma rijitliği	Nm/arcmin	1,2	3~100	8	14	31	57	182	400	580
Maks. radyal kuvvet	N	1,2	3~100	2630	4800	9450	15200	23000	34000	58000
Maks. eksenel kuvvet	N	1,2	3~100	1650	3800	6250	12000	14500	23000	59000
Devrilme momenti	Nm	1,2	3~100	154	365	990	1900	2870	5550	8500
Hizmet Ömrü	hr	1,2	3~100	20000hr(sürekli çalışma 10000hr)
Verimlilik	%	1	3~10	≥97%
Verimlilik	%	2	15~100	≥94%
Ağırlık	kg	1	3~10	1.3	3.7	6.9	13.7	28.0	48.0	110.6
Ağırlık	kg	2	15~100	1.3	4.1	8.1	16.6	33.0	60.0	138.3
Çalışma Sıcaklığı	℃	1,2	3~100	-10℃-90℃
Yağlama		1,2	3~100	Sentetik gres
Koruma Sınıfı		1,2	3~100	IP65
Montaj Konumu		1,2	3~100	Herhangi bir yön
Gürültü Seviyesi (N1=3000rpm,Yüksüz)	dB(A)	1	3~10	≤58	≤60	≤63	≤65	≤67	≤70	≤72
Gürültü Seviyesi (N1=3000rpm,Yüksüz)	dB(A)	2	15~100	≤60	≤60	≤63	≤65	≤67	≤70	≤72
