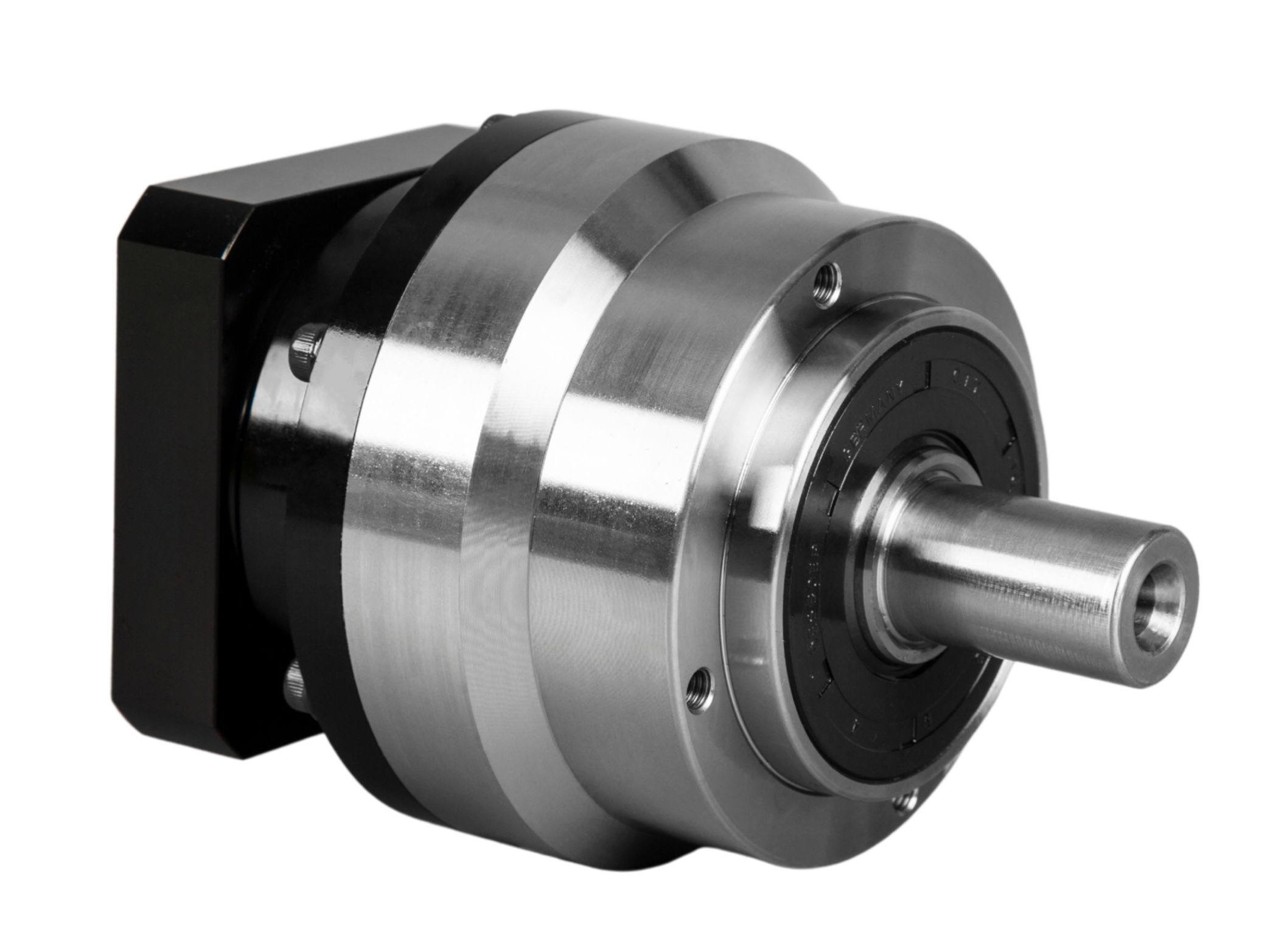

Dairesel Flanşlı yüksek hassasiyetli redüksiyon planet dişli kutusu

Name: Dairesel Flanşlı yüksek hassasiyetli redüksiyon planet dişli kutusu
SKU: 0

● Giriş

Mil Çıkışlı Dairesel Flanşlı Planet Dişli Kutusu, giriş ve çıkış milleri arasında aynı düzlemde konumlandırılmış dikey 90-degree bir düzene sahip bir planet dişli güç aktarım sistemidir. Dişli kutusu dairesel bir gövdeye ve dairesel bir çıkış flanşına sahiptir. Güç aktarımı ve hız düşürme, çok kademeli dişli kavraması ile gerçekleştirilir. Kompakt ve yerden tasarruf sağlayan tasarımı, onu alan kısıtlamaları olan veya dikey giriş-çıkış yönelimi gerektiren genel endüstriyel uygulamalar için ideal hale getirir.

Bize Ulaşın

Özellikler

● Dairesel Gövde ve Flanş Tasarımı

Dişli kutusu gövdesi ve çıkış flanşı dairesel bir yapı benimser. Vidalar üstten aşağıya doğru dikey olarak sabitlenir ve belirli müşteri gereksinimlerini karşılamak için dairesel çıkış ucunda ek flanşlar özelleştirilebilir.

● 90-Derece Giriş-Çıkış Konfigürasyonu
Dik milli düzenleme, alan kullanımını optimize eder ve çıkış torkunu yeniden yönlendirir.

● Yüksek Verimli Helisel ve Konik Dişliler
Helisel dişliler ile entegre bir konik dişli setinin kombinasyonunu kullanır ve çok kademeli transmisyonda %90'ın üzerinde verimliliği korur.

● Ultra Yüksek Hassasiyet ve Düşük Boşluk
Hassas taşlanmış dişliler ve pens tipi kilitleme mekanizması, boşluğu ≤2 arcminutes (1/30 of a degree) seviyesine indirerek servo sistemlerinin katı konumlandırma doğruluğu gereksinimlerini karşılar.

● Olağanüstü Yük Kapasitesi
Çok dişli kavrama tasarımı yükleri eşit şekilde dağıtır. Karbürlenmiş ve su verilmiş dişliler ile iğneli rulmanlar, birkaç bin Nm'ye kadar çıkış torku ve üstün darbe direnci sağlar.

● Gürültü Azaltma ve Titreşimsiz Stabilite
Patentli gürültü azaltma mimarisi ve helisel diş yuvarlanmalı kavrama teknolojisi, çalışma gürültüsünü minimum seviyelere indirirken sorunsuz, titreşimsiz performans sağlar.

● Uzatılmış Dayanıklılık ve Sıfır Bakım
Birinci sınıf contalar ve ömür boyu yağlama teknolojisi, yüksek sıcaklıklar veya yoğun toz maruziyeti olan aşırı ortamlarda bile 20,000 saati aşan dişli hizmet ömrü sağlar.

Teknik Özellikler

Sayfa 1



Teknik Özellikler		Kademe sayısı	Oran	NE070	NE090	NE120	NE155	NE205	NE235
Nominal çıkış torku	Nm	tek	3	50	120	190	320	550	1080
			4	45	130	270	510	990	1610
			5	55	150	310	610	1140	1900
			6	50	140	290	570	1040	1800
			7	45	130	280	520	1040	1710
			8	40	110	240	470	950	1520
			9	35	95	210	420	850	1420
			10	35	95	210	420	850	1420
		çift	15	50	120	190	320	550	1080
			16	—	—	—	—	—	—
			20	45	130	270	510	990	1610
			25	55	150	310	610	1140	1900
			30	50	140	290	570	1040	1800
			35	45	130	280	520	1040	1710
			40	40	110	240	470	950	1520
			45	35	95	210	420	850	1420
			50	55	150	310	610	1140	1900
			60	50	140	290	570	1040	1800
			70	45	130	280	520	1040	1710
			80	40	110	240	470	950	1520
			90	35	95	210	420	850	1420
			100	35	95	210	420	850	1420
Dönme atalet momenti	Kg.cm3	tek	3	0.16	0.61	3.25	9.21	28.98	69.61
			4	0.14	0.48	2.74	7.54	23.67	54.37
			5	0.13	0.47	2.71	7.42	23.29	53.27
			6	0.13	0.45	2.65	7.25	22.75	51.72
			7	0.13	0.45	2.62	7.14	22.48	50.97
			8	0.13	0.44	2.58	7.07	22.59	50.84
			9	0.13	0.44	2.57	7.04	22.53	50.63
			10	0.13	0.44	2.57	7.03	22.51	50.56
		çift	15	0.03	0.13	0.47	2.71	7.42	23.29
			16	—	—	—	—	—	—
			20	0.03	0.13	0.47	2.71	7.42	23.29
			25	0.03	0.13	0.47	2.71	7.42	23.29
			30	0.03	0.13	0.47	2.71	7.42	23.29
			35	0.03	0.13	0.47	2.71	7.42	23.29
			40	0.03	0.13	0.47	2.71	7.42	23.29
			45	0.03	0.13	0.47	2.71	7.42	23.29
			50	0.03	0.13	0.44	2.57	7.03	22.51
			60	0.03	0.13	0.44	2.57	7.03	22.51
			70	0.03	0.13	0.44	2.57	7.03	22.51
			80	0.03	0.13	0.44	2.57	7.03	22.51
			90	0.03	0.13	0.44	2.57	7.03	22.51
			100	0.03	0.13	0.44	2.57	7.03	22.51

Sayfa 2



Parametre Tablosu		Kademe sayısı	Oran	NE070	NE090	NE120	NE155	NE205	NE235
Maks. ivmelenme torku	Nm	1,2	anma çıkış torkunun 1.8 katı
Acil durdurma torku	Nm	1,2	anma çıkış torkunun 3 katı
Anma giriş hızı	rmp	1	3~10	5000	4000	4000	3000	3000	2000
Anma giriş hızı	rmp	2	15~100	5000	4000	4000	3000	3000	2000
Maks. giriş hızı	rmp	1	3~10	10000	8000	8000	6000	6000	4000
Maks. giriş hızı	rmp	2	15~100	10000	8000	8000	6000	6000	4000
Ultra hassas boşluk	arcmin	1	3~10	—	≤1	≤1	≤1	≤1	≤1
Ultra hassas boşluk	arcmin	2	15~100	—	—	≤3	≤3	≤3	≤3
Hassas boşluk	arcmin	1	3~10	≤3	≤3	≤3	≤3	≤3	≤3
Hassas boşluk	arcmin	2	15~100	≤5	≤5	≤5	≤5	≤5	≤5
Standart boşluk	arcmin	1	3~10	≤5	≤5	≤5	≤5	≤5	≤5
Standart boşluk	arcmin	2	15~100	≤7	≤7	≤7	≤7	≤7	≤7
Burulma rijitliği	Nm/arcmin	1,2	3~100	8	14	27	52	148	305
Maks. radyal kuvvet	N	1,2	3~100	1730	3250	7000	9600	14500	27800
Maks. eksenel kuvvet	N	1,2	3~100	865	1625	3500	4800	7250	13900
Devrilme momenti	Nm	1,2	3~100	77	152	325	530	920	1840
Hizmet Ömrü	hr	1,2	3~100	20000hr(sürekli çalışma 10000hr)
Verimlilik	%	1	3~10	≥97%
Verimlilik	%	2	15~100	≥94%
Ağırlık	kg	1	3~10	1.4	3.3	6.9	13.0	31.0	48.0
Ağırlık	kg	2	15~100	1.6	4.7	8.7	17.0	35.0	60.0
Çalışma Sıcaklığı	℃	1,2	3~100	-10℃-90℃
Yağlama		1,2	3~100	Sentetik gres
Koruma Sınıfı		1,2	3~100	IP65
Montaj Konumu		1,2	3~100	Herhangi bir yön
Gürültü Seviyesi (N1=3000rpm,Yüksüz)	dB(A)	1	3~10	≤58	≤60	≤63	≤65	≤67	≤70
Gürültü Seviyesi (N1=3000rpm,Yüksüz)	dB(A)	2	15~100	≤58	≤60	≤63	≤65	≤67	≤70
