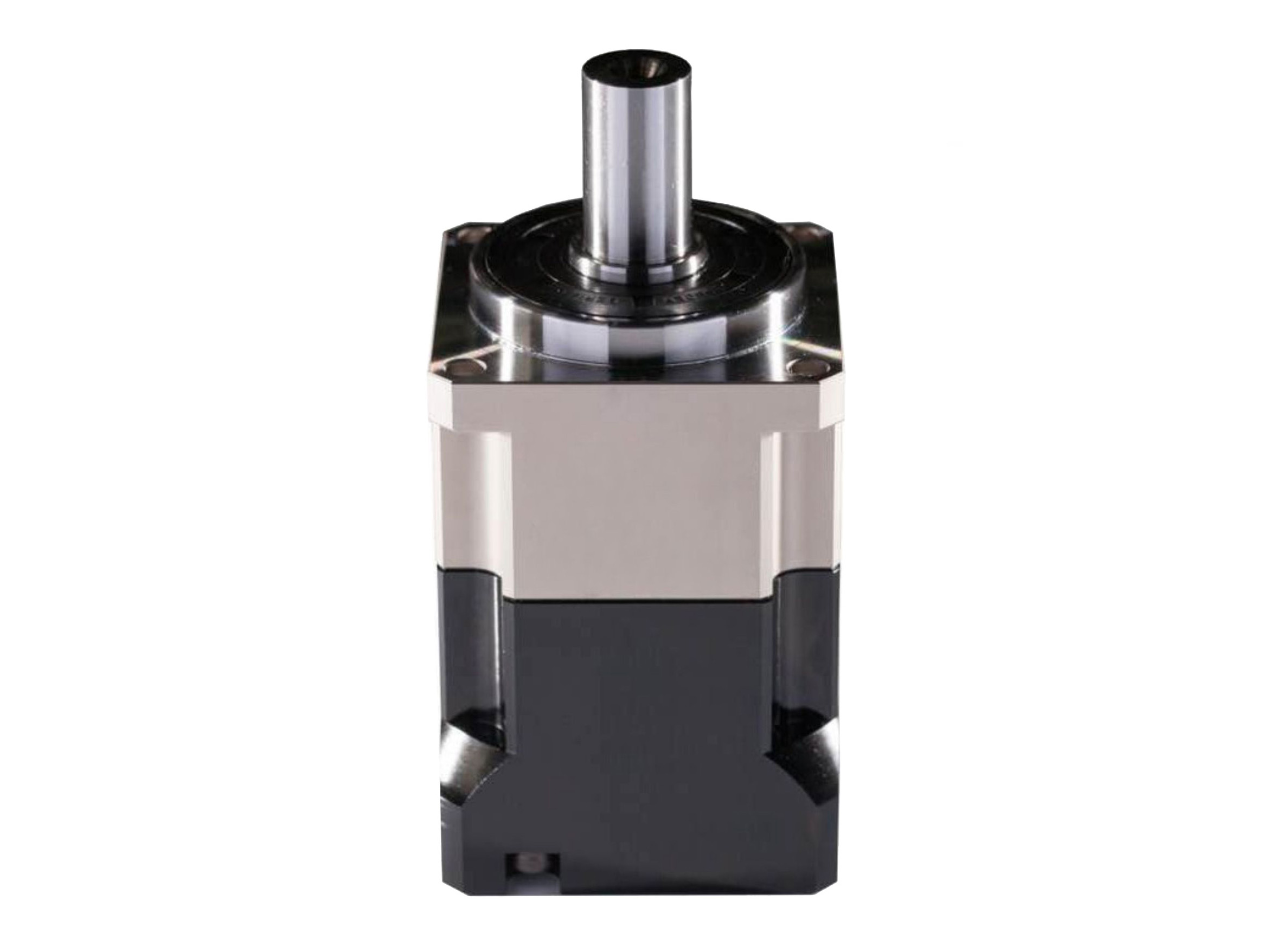

Kare Flanşlı Hız Düşürme Planet Dişli Transmisyon Sistemi

Name: Kare Flanşlı Hız Düşürme Planet Dişli Transmisyon Sistemi
SKU: 0

● Giriş

Mil Çıkışlı Kare Flanşlı Planet Dişli Kutusu, giriş ve çıkış milleri arasında dikey 90-degree yerleşime sahip, her ikisi de aynı düzlemde konumlandırılmış bir planet dişli transmisyon sistemidir. Dişli kutusu kare bir gövdeye ve kare bir çıkış flanşına sahiptir. Güç iletimi ve hız düşürme, çok kademeli dişli kavraşması yoluyla sağlanır. Kompakt ve yerden tasarruf sağlayan tasarımı, onu alan kısıtlamaları olan veya dikey giriş-çıkış yönelimi gerektiren genel endüstriyel uygulamalar için ideal kılar.

Bize Ulaşın

Özellikler

● Kare Gövde ve Flanş Yapısı

Dişli kutusu gövdesi ve çıkış flanşı kare bir konfigürasyonda tasarlanmıştır. Vidalar alttan yukarı doğru sabitlenir ve montaj yapısına emniyetlenir.

● 90 Derece Giriş Çıkış Konfigürasyonu
Dik şaft düzeni alan kullanımını optimize eder ve çıkış torkunu yeniden yönlendirir.

● Yüksek Verimli Helisel ve Konik Dişliler
Helisel dişliler ile entegre bir konik dişli setinin birleşimini kullanarak, çok kademeli transmisyonda %90'ın üzerinde verimlilik sağlar.

● Yüksek Hassasiyet ve Düşük Boşluk
Hassas taşlanmış dişliler ve pens tipi kilitleme mekanizması boşluğu ≤2 yay dakikasına (1/30 of a degree) kadar en aza indirir ve servo sistemlerin sıkı konumlandırma doğruluğu gereksinimlerini karşılar.

● Olağanüstü Yük Kapasitesi
Çok dişli kavrama yükleri eşit şekilde dağıtır. İğneli makaralı rulmanlarla eşleştirilmiş sementasyonlu ve su verilmiş dişliler, birkaç bin Nm'ye kadar çıkış torku ve üstün darbe direnci sağlar.

● Düşük Gürültü ve Kararlı Çalışma
Patentli gürültü azaltma teknolojisi ve helisel diş yuvarlanma kavrama tasarımı, sorunsuz ve titreşimsiz performans sağlarken çalışma gürültüsünü azaltır.

● Dayanıklılık ve Bakım Gerektirmeyen Tasarım
Yüksek kaliteli contalar ve kalıcı yağlama teknolojisi, yüksek sıcaklıkların veya toza maruz kalmanın olduğu zorlu ortamlarda bile 20,000 saati aşan bir dişli ömrü sağlar.

Teknik Özellikler

Sayfa 1



Parametre Tablosu		Kademe sayısı	Oran	NB042	NB060	NB090	NB115	NB142	NB180	NB220
Nominal çıkış torku	Nm	tek	3	—	50	120	190	320	550	1080
			4	18	45	130	270	510	990	1610
			5	20	55	150	310	610	1140	1900
			6	18	50	140	290	570	1040	1800
			7	18	45	130	280	520	1040	1710
			8	16	40	110	240	470	950	1520
			9	13	35	95	210	420	850	1250
			10	13	35	95	210	420	850	1250
		çift	15	—	50	120	190	320	550	1080
			16	19	—	—	—	—	—	—
			20	18	45	130	270	510	990	1610
			25	20	55	150	310	610	1140	1900
			30	19	50	140	290	570	1040	1800
			35	18	45	130	280	520	1040	1710
			40	16	40	110	240	470	950	1520
			45	13	35	95	210	420	850	1420
			50	20	55	150	310	610	1140	1900
			60	19	50	140	290	570	1040	1800
			70	18	45	130	280	520	1040	1710
			80	16	40	110	240	470	950	1520
			90	13	35	95	210	420	850	1250
			100	13	35	95	210	420	850	1250
Dönme atalet momenti	Kg.cm3	tek	3	—	0.16	0.61	3.25	9.21	28.98	69.61
			4	0.03	0.14	0.48	2.74	7.54	23.67	54.37
			5	0.03	0.13	0.47	2.71	7.42	23.29	53.27
			6	0.03	0.13	0.45	2.65	7.25	22.75	51.72
			7	0.03	0.13	0.45	2.62	7.14	22.48	50.97
			8	0.03	0.13	0.44	2.58	7.07	22.59	50.84
			9	0.03	0.13	0.44	2.57	7.04	22.53	50.63
			10	0.03	0.13	0.44	2.57	7.03	22.51	50.56
		çift	15	—	0.13	0.47	0.47	2.71	7.42	23.29
			16	0.03	—	—	—	—	—	—
			20	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			25	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			30	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			35	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			40	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			45	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			50	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			60	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			70	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			80	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			90	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			100	0.03	0.13	0.44	0.44	2.57	7.03	22.51

Sayfa 2



Parametre Tablosu		Kademe sayısı	Oran	NB042	NB060	NB090	NB115	NB142	NB180	NB220
Maks. ivmelenme torku	Nm	1,2	anma çıkış torkunun 1.8 katı
Acil durdurma torku	Nm	1,2	anma çıkış torkunun 3 katı
Anma giriş hızı	rmp	1	3~10	5000	5000	4000	4000	3000	3000	2000
Anma giriş hızı	rmp	2	15~100	5000	5000	4000	4000	3000	3000	2000
Maks. giriş hızı	rmp	1	3~10	10000	10000	8000	8000	6000	6000	4000
Maks. giriş hızı	rmp	2	15~100	10000	10000	8000	8000	6000	6000	4000
Ultra hassas boşluk	arcmin	1	3~10	—	—	≤1	≤1	≤1	≤1	≤1
Ultra hassas boşluk	arcmin	2	15~100	—	—	—	≤3	≤3	≤3	≤3
Hassas boşluk	arcmin	1	3~10	≤3	≤3	≤3	≤3	≤3	≤3	≤3
Hassas boşluk	arcmin	2	15~100	≤5	≤5	≤5	≤5	≤5	≤5	≤5
Standart boşluk	arcmin	1	3~10	≤5	≤5	≤5	≤5	≤5	≤5	≤5
Standart boşluk	arcmin	2	15~100	≤7	≤7	≤7	≤7	≤7	≤7	≤7
Burulma rijitliği	Nm/arcmin	1,2	3~100	3.2	8	14	27	52	148	305
Maks. radyal kuvvet	N	1,2	3~100	980	1730	33250	7000	9600	14500	27800
Maks. eksenel kuvvet	N	1,2	3~100	490	865	1625	3500	4800	7250	13900
Devrilme momenti	Nm	1,2	3~100	34	77	152	325	530	920	1840
Hizmet Ömrü	hr	1,2	3~100	20000hr(sürekli çalışma 10000hr)
Verimlilik	%	1	3~10	≥97%
Verimlilik	%	2	15~100	≥94%
Ağırlık	kg	1	3~10	0.6	1.3	3.7	7.8	14.5	29.0	48.0
Ağırlık	kg	2	15~100	0.8	1.9	5.3	9.0	17.5	33.0	60.0
Çalışma Sıcaklığı	℃	1,2	3~100	-10℃-90℃
Yağlama		1,2	3~100	Sentetik gres
Koruma Sınıfı		1,2	3~100	IP65
Montaj Konumu		1,2	3~100	Herhangi bir yön
Gürültü Seviyesi (N1=3000rpm,Yüksüz)	dB(A)	1	3~10	≤56	≤58	≤60	≤63	≤65	≤67	≤70
Gürültü Seviyesi (N1=3000rpm,Yüksüz)	dB(A)	2	15~100	≤56	≤60	≤63	≤63	≤65	≤67	≤70
			3	—	0.16	0.61	3.25	9.21	28.98	69.61
