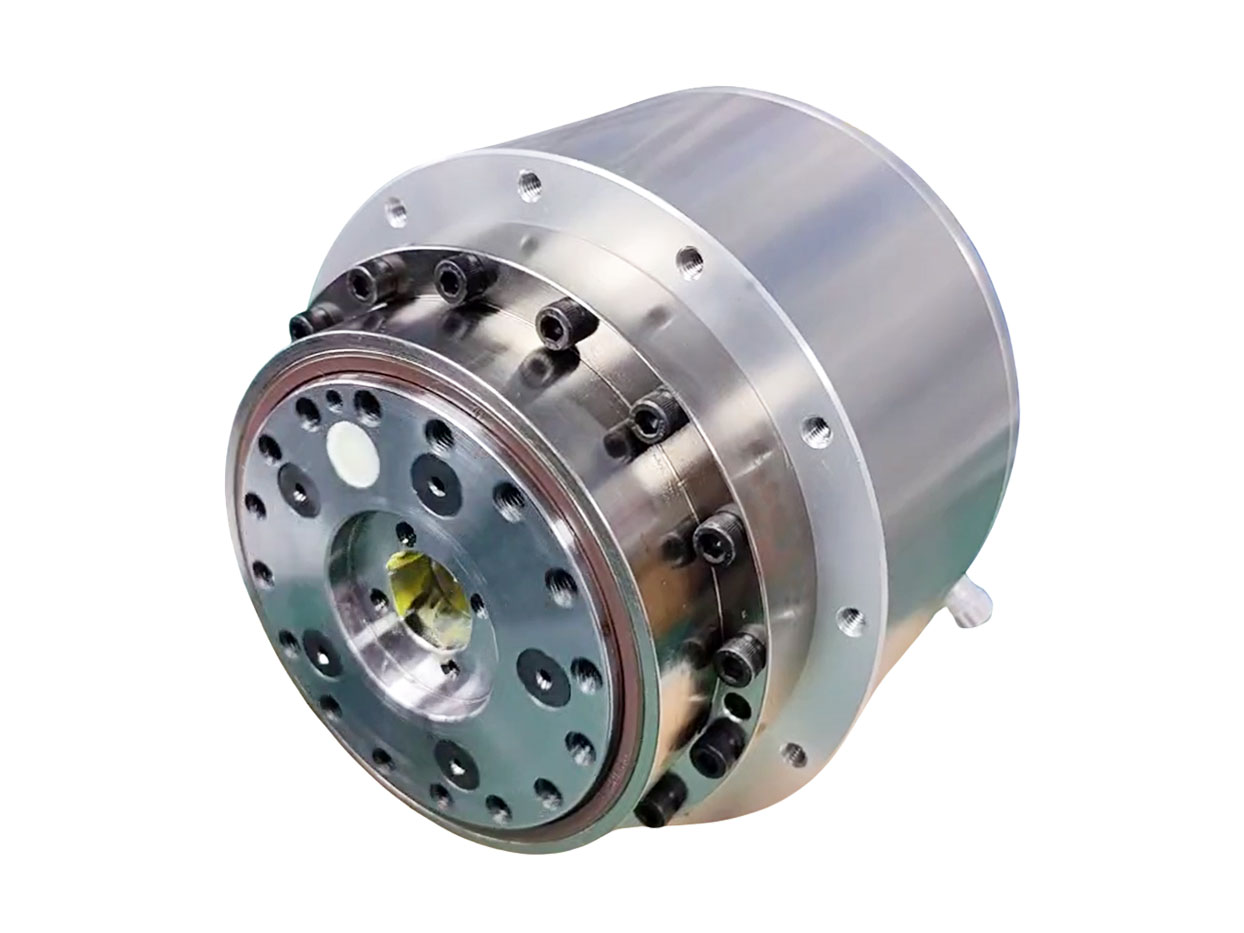

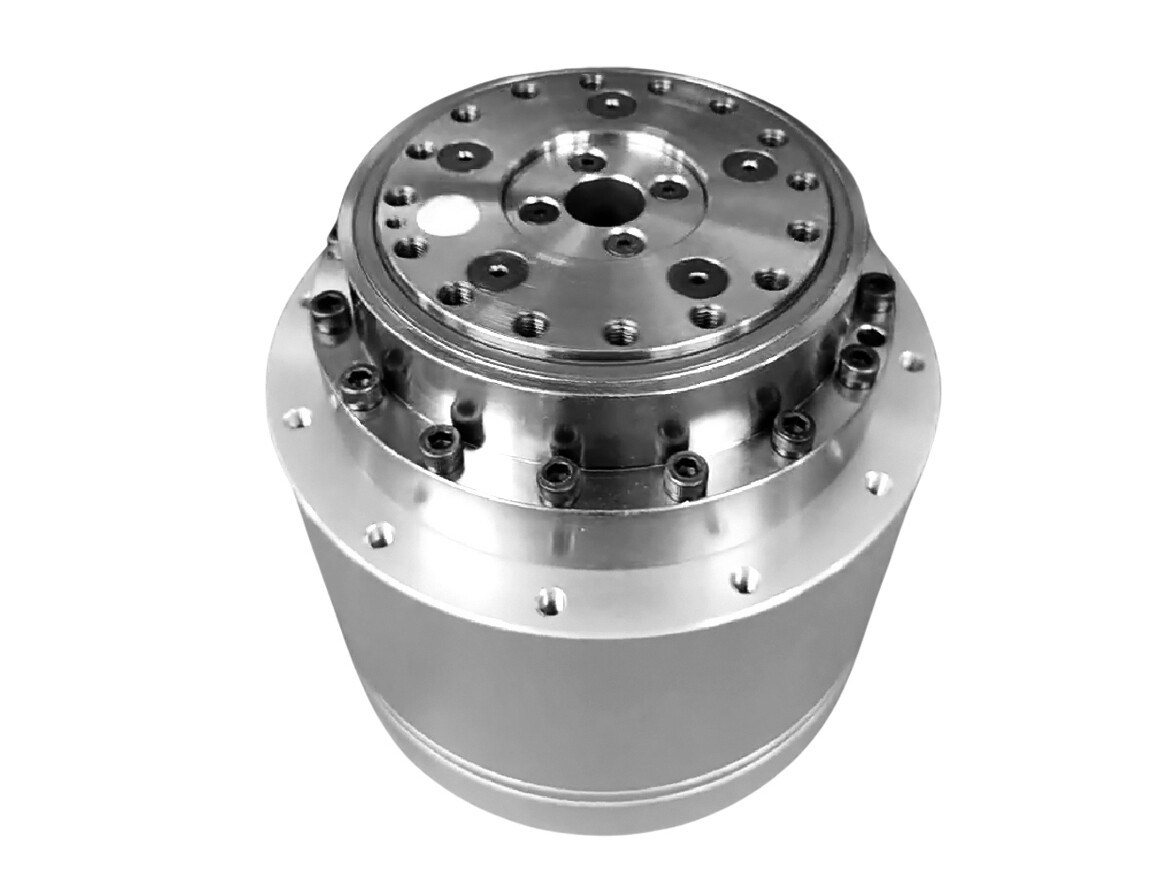

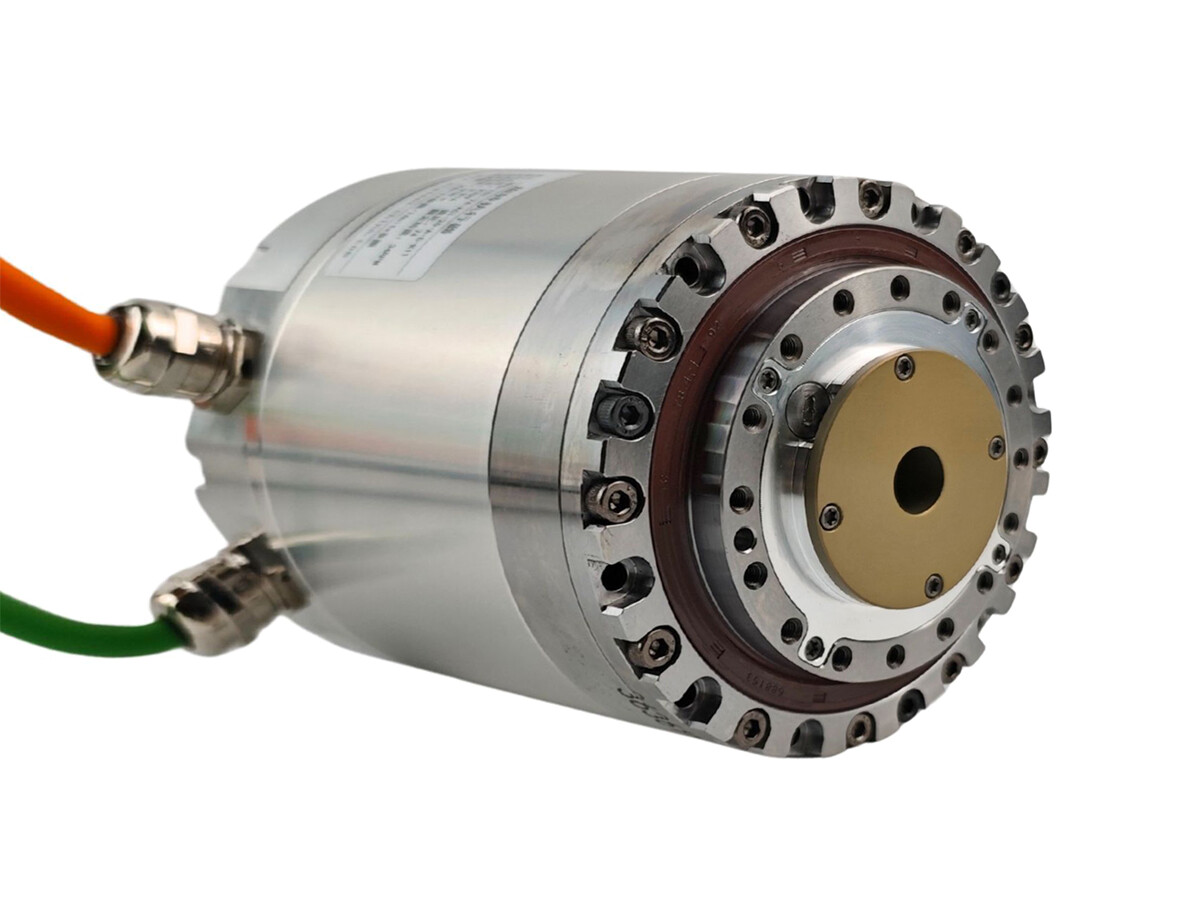

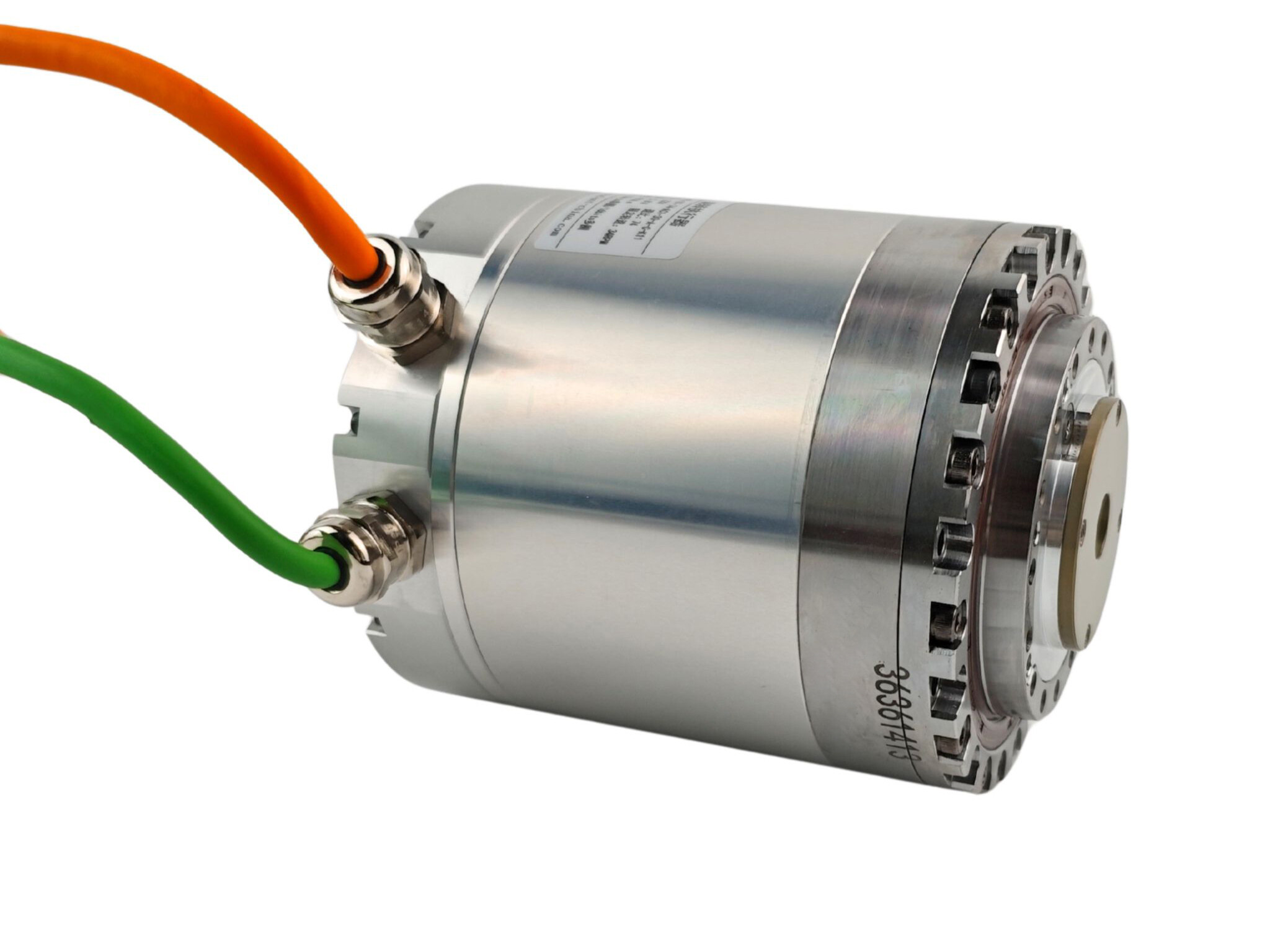

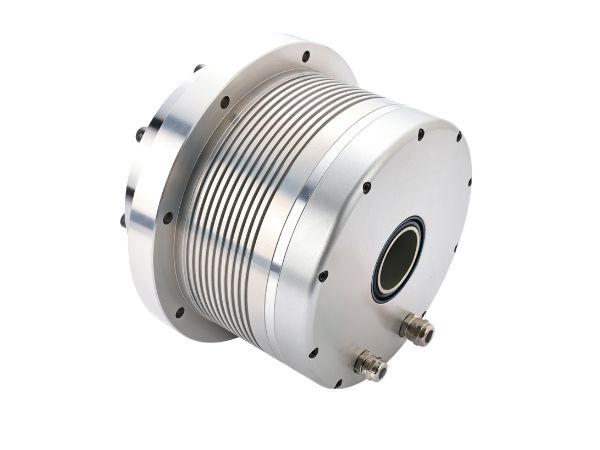

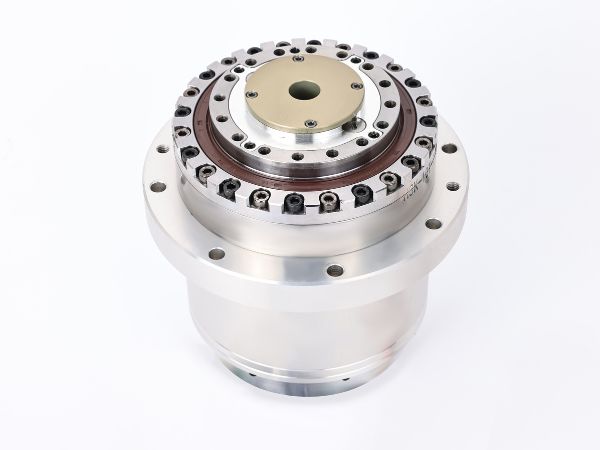

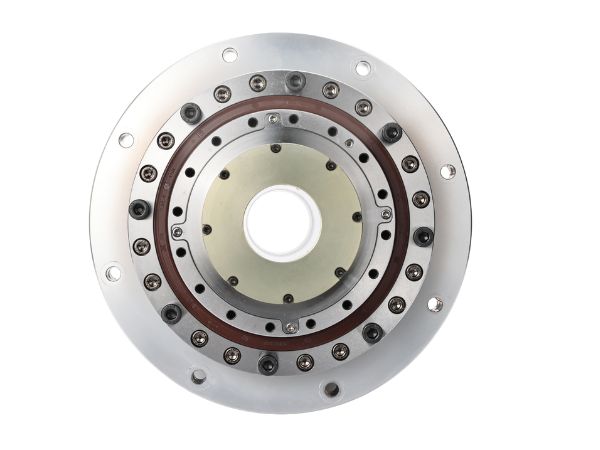

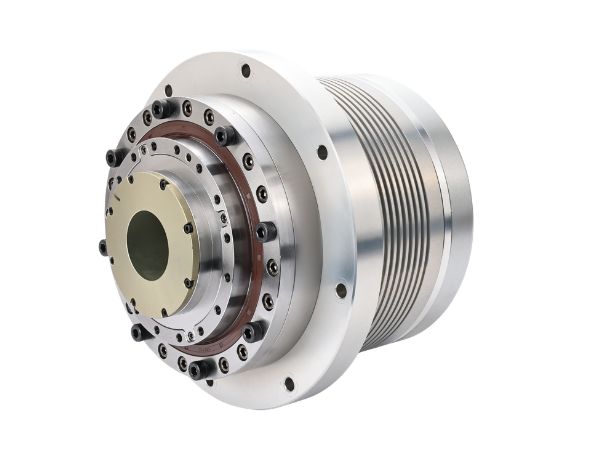

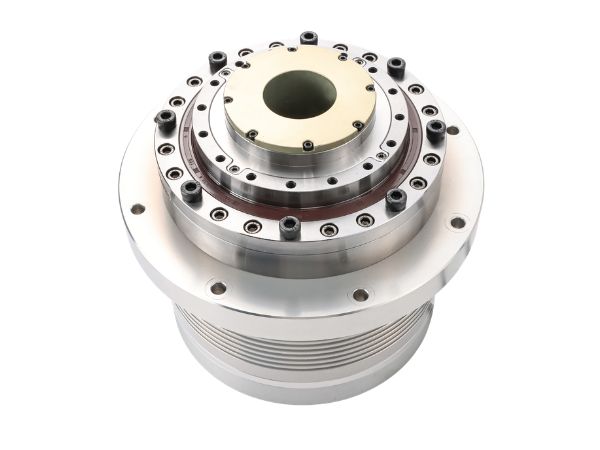

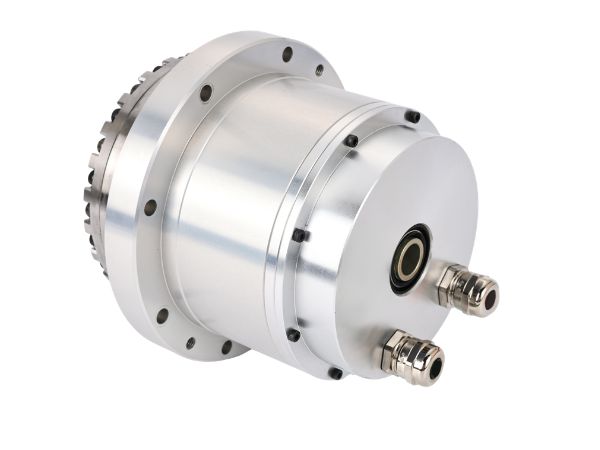

Daha Yüksek Hassasiyetli Rijitlik Sıfır Boşluklu Planet Döner Aktüatör

Name: Daha Yüksek Hassasiyetli Rijitlik Sıfır Boşluklu Planet Döner Aktüatör
SKU: 0

● Giriş

Sıfır boşluklu planet döner aktüatör genellikle tam bir döner aktüatör ünitesi oluşturmak için dahili rotor çerçevesiz tork motorunu hassas sıfır boşluklu planet dişli kutuları, mutlak enkoderler ve diğer bileşenlerle entegre eder. Kontrol sistemi (sürücü ünitesi) genellikle harici olarak monte edilir, bu da bağlı ekipmanlar için yüksek hassasiyetli hareket kontrolü sağlar. Harmonik tahrik tabanlı döner aktüatörlerle karşılaştırıldığında, bu seri yüksek rijitlikli sıfır boşluklu planet dişli kutuları kullanır ve üstün sertlik, yük kapasitesi ve eğilme momenti direnci sunar. Makine takım döner tablaları, hassas tıbbi cihazlar, 5 eksenli lazer kesim sistemleri ve yarı iletken ekipmanları gibi yüksek rijitlik, ultra hassasiyet ve kompakt entegrasyon gerektiren uygulamalar için tasarlanmıştır.

Bize Ulaşın

Özellikler

● Daha Yüksek Hassasiyet, Daha Fazla Rijitlik
Bu seri, daha yüksek doğruluk, artırılmış rijitlik ve daha yüksek yük kapasitesi sunan yüksek hassasiyetli boşluksuz planet redüktörleri benimser.

● Yüksek Tork Çıkışı
Motor, ekipman yük gereksinimlerini karşılamak için düşük hızlarda yüksek tork sağlar ve düşük hızda yüksek tork çıkışı elde eder.

● Kompakt Entegre Tasarım
Çerçevesiz tork motoru, gövdeyi ve rulmanları ortadan kaldırarak doğrudan aktüatöre entegre edilir ve boyutu önemli ölçüde azaltır.

● Hassas Kontrol Kabiliyeti
Dahili yüksek çözünürlüklü enkoder, mikron seviyesinde konum kontrolünü ve yumuşak iniş işlevini destekler; döner tablalar ve yarı iletken yerleştirme gibi hassas uygulama senaryoları için uygundur.

● Düşük Atalet Tepkisi
Dinamik tepki hızını artırmak ve hareket gecikmesini azaltmak için hafif rotor ve düşük sürtünmeli yapı tasarımına sahiptir.

Teknik Özellikler

Sayfa 1



Ürün Parametreleri(AC-220V)
Model		20S	20T	30S	40S	40T	80S
Redüksiyon Oranı	/	91125/1331	45	91125/1331	91125/1331	45	91125/1331
Nominal Tork	N·M	200	180	332	460	420	820
Tepe Tork	N·M	550	358	660	1150	840	1780
Nominal Hız	RPM	34	44	29	37	49	30
Maks Hız	RPM	58	91	60	44	67	35
Nominal Akım	A	5.8	9.05	8.91	12.4	17.30	16.03
Maks Akım	A	15.94	18	37.24	31.1	34.60	51.14
Tork Sabiti	N·M/Arms	34.51	19.89	37.24	36.97	24.28	51.14
Tek Yönlü Konumlandırma Hassasiyeti	Arcsec	≤35	≤35	≤30	≤20	≤15	≤20
Tekrarlı Konumlandırma Hassasiyeti	Arcsec	≤10	≤10	≤10	≤3.5	≤2	≤5
Motor Faz Direnci	Ohma(20°C)	0.88	0.8	0.8	TBD	0.126	0.126
Motor Faz Endüktansı	Mh	6.1	8	8	TBD	0.65	0.65
Geri-EMF Sabiti	Vrms/Krpm	40	44	44	55	52	52
Rotor Ataleti	Fren OlmadanKG*m2	5.6x10^-4	7.7x10^-4	4.8x10^-4	1.56x10^-3	5.8x10^-3	5.8x10^-3
Kütle(Fren Olmadan)	Kg	9.2	11.3	9.2	13.3	24.5	24.5
Motor Kutupları	Kutup	16	16	16	20	20	20
Çap & Uzunluk	mm	ø146mmX147mm	ø166mmX166.8mm	ø163mmX151mm	ø156mmX184mm	ø248mmX210.7mm	ø216mmX191.1mm
İçi Boş Mil Çapı	mm	/	ø32mm	/	/	ø46mm	Yok
Notlar	Yalnızca referans içindir, lütfen gerçek parametreler için satış ile iletişime geçin
