DD Motorları VS Harmonik Döner Aktüatörler

Bu makale,Doğrudan Tahrikli (DD) motorlar ile harmonik döner aktüatörler arasında, transmisyon prensipleri, avantajları ve dezavantajları ile tipik uygulama alanlarını kapsayan derinlemesine bir karşılaştırma sunmaktadır.

Transmisyon Yöntemindeki Farklılıklar

DD motor olarak da bilinen bir doğrudan tahrikli motor, yükü herhangi bir mekanik transmisyon bileşeni olmadan doğrudan tahrik eder.

Buna karşılık, bir harmonik döner aktüatör harmonik redüktör kullanır; burada tork artırımı ve hız düşürme, esnek dişlinin elastik deformasyonu yoluyla sağlanır.

Avantajlar ve Dezavantajlar

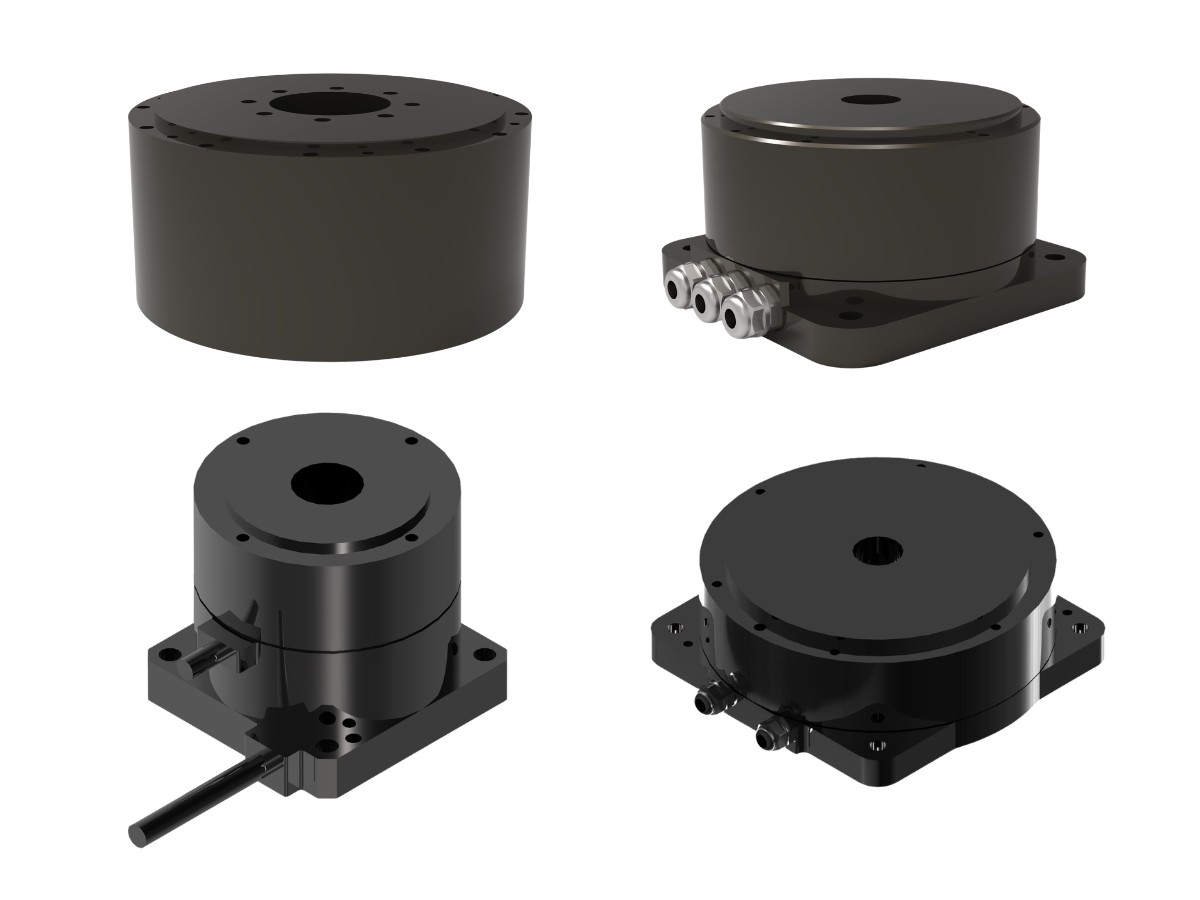

DD Motorların Avantajları

DD motorlar, yüksek dinamik tepki gerektiren uygulamalar için idealdir ve mükemmel düşük hızda düzgün çalışma ile yüksek hassasiyet sunar.

Dişli transmisyonu yoktur, bu da sıfır boşluk ve mekanik sürtünme kaybı olmaması anlamına gelir.

Basit yapı. Başlangıç maliyeti daha yüksek olsa da bakım maliyetleri düşüktür, bu da onları uzun vadede maliyet açısından avantajlı hale getirir.

Yüksek rijitlik ve uzun hizmet ömrü.

DD Motorların Dezavantajları

Çıkış torku nispeten düşüktür, çünkü tork yalnızca motorun kendisi tarafından üretilir.

Büyük boyut ve ağır ağırlık, onları hafif uygulamalar için uygunsuz hale getirir; ayrıca ısıl yönetim de dikkate alınmalıdır.

Doğrudan atalet bağlaşımı nedeniyle daha yüksek kontrol karmaşıklığı.

Yüksek başlangıç yatırım maliyeti.

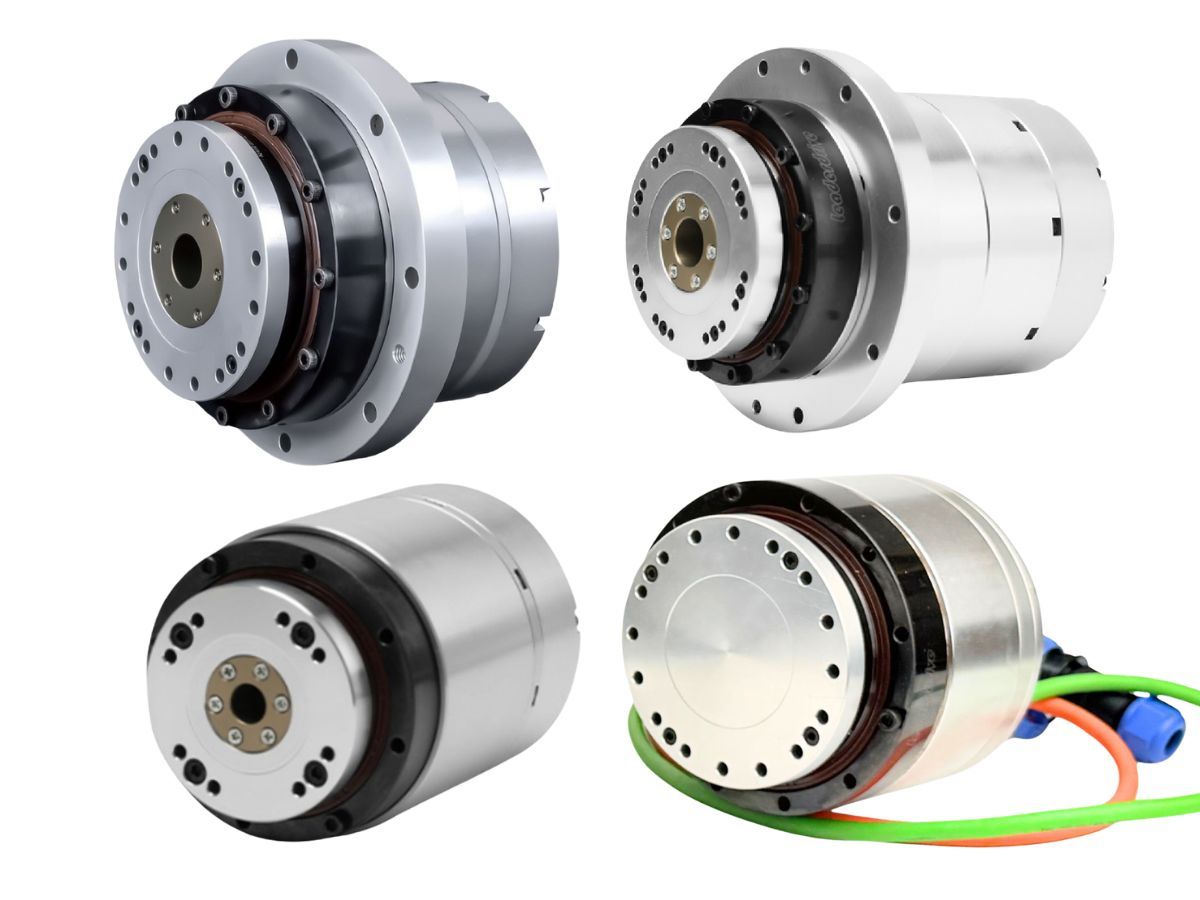

Harmonik Döner Aktüatörlerin Avantajları

Yüksek çıkış torku, redüksiyon oranları tipik olarak 50:1 ile 160:1 arasındadır.

Kompakt tasarım ve yüksek entegrasyon, geliştirme süresini önemli ölçüde azaltır.

Kablo yönlendirmesi için kullanışlı isteğe bağlı büyük içi boş mil tasarımları.

Yüksek hassasiyet (yay-dakika seviyesi), tekrarlanabilirlik ±0.001° seviyesine kadar çıkabilir.

Harmonik Döner Aktüatörlerin Dezavantajları

Dahili harmonik redüktör, uzun süreli kullanımda hassasiyet düşüşü yaşayabilir.

Giriş ile çıkış arasında açısal bir fark vardır, bu da dinamik hassasiyetin azalmasına yol açar.

Histerezis mevcuttur, yani ileri ve geri hareket yolları farklıdır ve telafi algoritmaları gerektirir.

Daha düşük rijitlik, onları yüksek darbeli uygulamalar için uygunsuz hale getirir.

Uygulama Alanlarındaki Farklılıklar

DD Motorların Uygulamaları

DD motorlar, aşağıdakiler dahil yüksek hassasiyetli ve yüksek performanslı ekipmanlarda yaygın olarak kullanılır:

Yarı iletken ekipmanları (wafer tablaları, litografi platformları)

Hassas denetim ve optik sistemler (optik tarama platformları, hassas döner tablalar, lazer işleme ekipmanları)

Üst düzey CNC ve hassas döner tablalar (CNC döner tablalar, 5 eksenli makineler)

Havacılık ve uzay hassas yönlendirme sistemleri (uydu antenleri, optik hedefleme sistemleri)

Harmonik Döner Aktüatörlerin Uygulamaları

Harmonik döner aktüatörler, aşağıdakiler dahil kompakt boyut ve yüksek tork yoğunluğu gerektiren uygulamalarda yaygın olarak kullanılır:

Endüstriyel robotlar (ör. 6 eksenli robot kolları)

İş birliğine dayalı robotlar

Gimbal ve stabilizasyon sistemleri (kamera gimbalları, elektro-optik takip sistemleri)

Uzay robotiği (robot kolları, güneş paneli açma sistemleri)

DD motorlar ve harmonik döner aktüatörlerin pratik uygulamalarında, mühendislerin ısıl yönetim, yük ataleti ve hassasiyet telafisi gibi faktörleri de dikkate alması gerekir.

Hassas bir transmisyon aktüatörü seçiyorsanız, bizimle iletişime geçmekten çekinmeyin.

Honpine, uygulamanıza özel bire bir teknik destek sunar.
