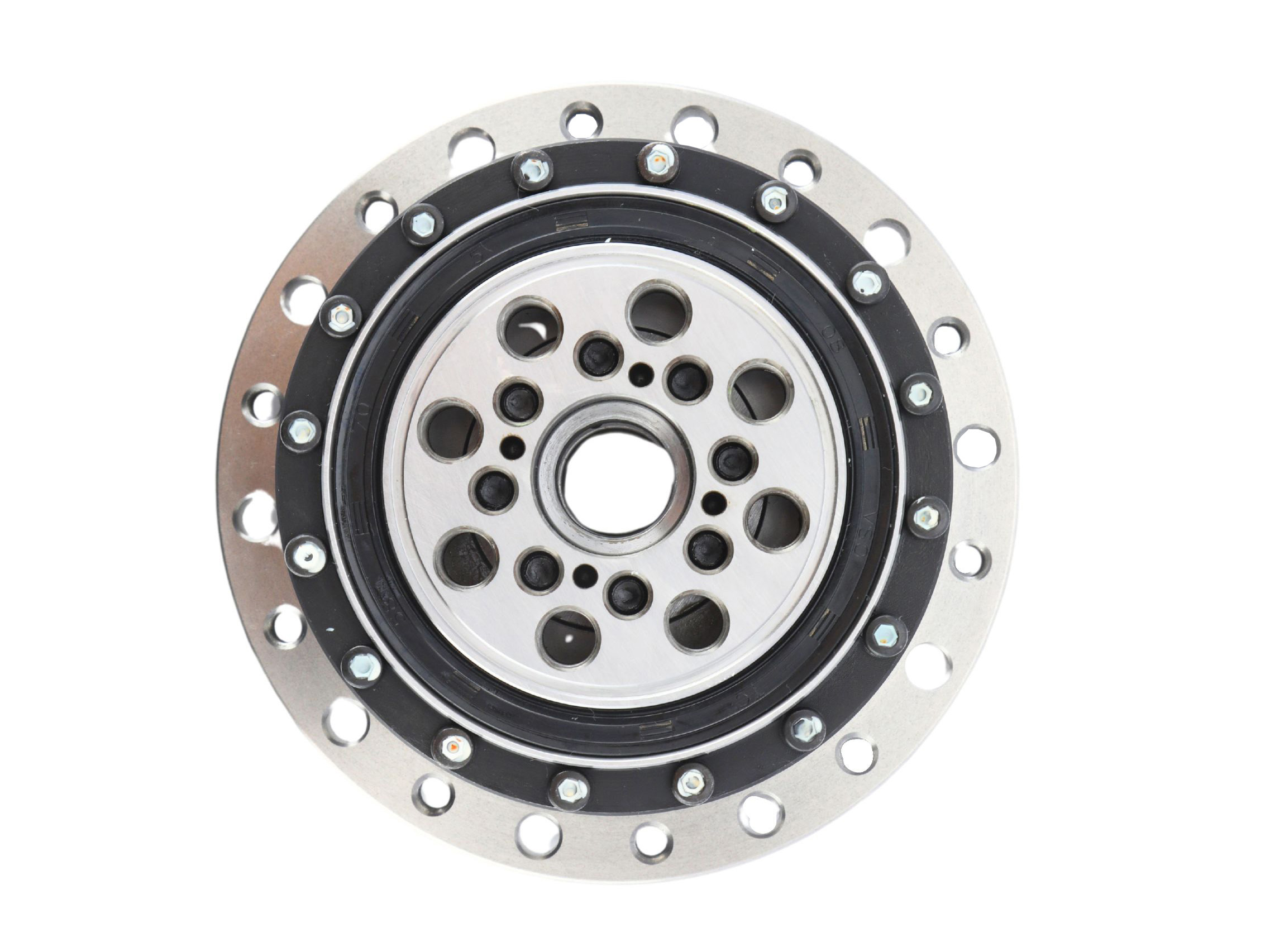

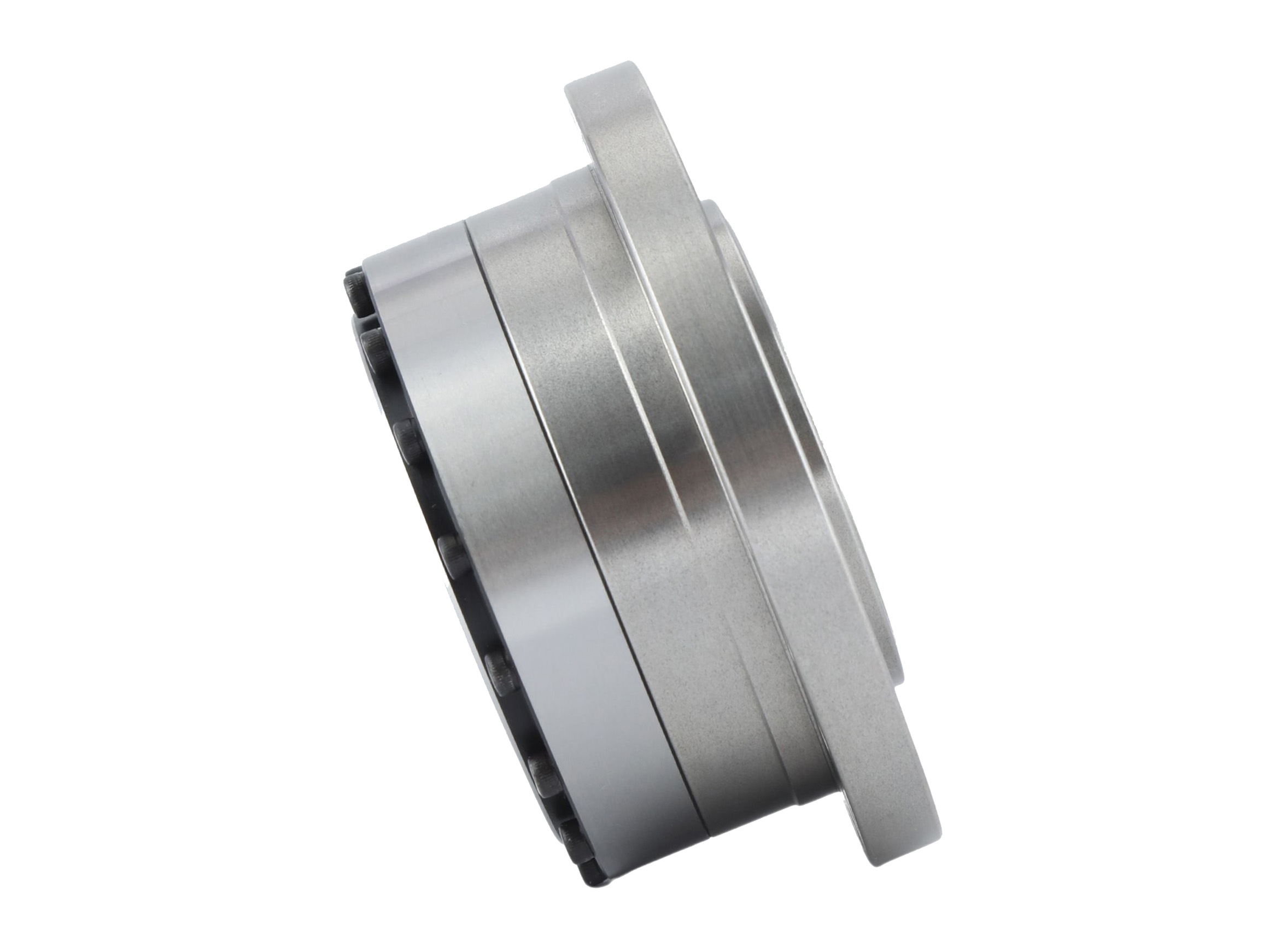

Yüksek Torklu Ağır Yük Kap Tipi Gerinim Dalga Dişlisi

Name: Yüksek Torklu Ağır Yük Kap Tipi Gerinim Dalga Dişlisi
SKU: 0

● Giriş

FCG-AJ serisi gerinim dalga dişlisi, yüksek tork ve ağır yük uygulamaları için tasarlanmıştır. Bir kap tipi flexspline ve entegre bir kam dalga üreteci kullanır; burada kam mili deliği, belirli motor modellerine uyacak şekilde özelleştirilebilir. Giriş mili, kama kanalı bağlantısı aracılığıyla dalga üretecinin iç deliğiyle doğrudan arayüz oluşturur. Bu seri tipik olarak sabit dairesel spline ucu ve çıkış flexspline ucu konfigürasyonu kullanır.

Bize Ulaşın

Özellikler

● Daha yüksek tork kapasitesi ve geliştirilmiş yük taşıma performansı

● Entegre kam yapısı, çok yönlü montaj yapılandırmalarıyla kurulumu basitleştirir

● Olağanüstü dönme hassasiyeti ve tekrarlanabilir konumlandırma doğruluğu

● Eş eksenli giriş/çıkış hizalaması

● Özel tork ve yük taşıma kabiliyetleri gerektiren makinelerde yaygın olarak kullanılır

Teknik Özellikler

Sayfa 1



Model	Redüksiyon oranı	2000r/min girişte anma torku		Kalkış/durma anındaki tepe tork		İzin verilen maks. ortalama yük torku değeri		Anlık izin verilen maks. tork		İzin verilen maks. giriş dönme hızı(r/min)	İzin verilen ort. giriş dönme hızı(r/min)	Boşluk	Ağırlık
Model	Redüksiyon oranı	Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	Gres yağlayıcı	Gres yağlayıcı	yay saniyesi	kg
FCG-45-50-AJ	50	229	23	650	66	345	35	1235	126	3800	3000	12	7
FCG-45-80-AJ	80	407	42	918	94	507	52	1651	168	3800	3000	8	7
FCG-45-100-AJ	100	457	47	982	100	650	66	2041	208	3800	3000	6	7
FCG-45-120-AJ	120	523	53	1070	109	806	82	2288	233	3800	3000	5	7
FCG-45-160-AJ	160	523	53	1147	117	819	84	2483	253	3800	3000	4	7
FCG-50-80-AJ	80	484	49	1223	125	675	69	2418	247	3500	2500	8	9
FCG-50-100-AJ	100	611	62	1274	130	866	88	2678	273	3500	2500	6	9
FCG-50-120-AJ	120	688	70	1404	143	1057	108	2678	273	3500	2500	5	9
FCG-50-160-AJ	160	688	70	1534	157	1096	112	3185	325	3500	2500	4	8.9
FCG-58-80-AJ	80	714	73	1924	196	1001	102	3185	325	3000	2200	6	14.6
FCG-58-100-AJ	100	905	92	2067	211	1378	141	4134	422	3000	2200	5	14.6
FCG-58-120-AJ	120	969	99	2236	228	1547	158	4329	442	3000	2200	4	14.6
FCG-58-160-AJ	160	969	99	2392	244	1573	161	4459	455	3000	2200	3	14.6
FCG-65-80-AJ	80	979	100	2770	283	1366	139	4884	498	2800	1900	6	20.9
FCG-65-100-AJ	100	1248	127	3020	308	1996	204	6237	636	2800	1900	5	20.9
FCG-65-120-AJ	120	1248	127	3296	336	2061	210	6237	636	2800	1900	4	20.9
FCG-65-160-AJ	160	1248	127	3453	352	2061	210	6237	636	2800	1900	3	20.9
