Harmonik tahrik redüktörünün çalışma prensibi

Esnek spline'ın elastik deformasyonunu ve dişli dişlerinin kavrama hareketini kullanır. Özellikle, dalga üreteci esnek spline'ı deforme eder ve esnek spline'ın dış dişleri, hız düşürmeyi sağlamak için rijit spline'ın iç dişleriyle sırasıyla kavraşır.

Harmonik tahrik redüktörünün temel bileşenleri

Rijit Spline (Dairesel Spline):

İç dişli halkasına sahip rijit bir dişli.  Esnek spline'dan biraz daha fazla dişe sahiptir; yaygın diş farkı 2 diştir ve bu, yüksek oranı elde etmenin anahtarıdır. Rijit spline, şeklinin ve hassasiyetinin uzun süreli kavrama sırasında değişmeden kalmasını sağlamak için yüksek sertlikte alaşımlı çelikten yapılır.

Esnek Spline (Flexspline):

Dış dişli halkasına sahip esnek bir dişli. Duvar kalınlığı tipik olarak yalnızca 1-2 milimetredir. Isıl işlem ve hassas işleme yoluyla özel alaşımlı çelikten yapılır, kontrollü deformasyon oluşturmak için yeterli elastikiyet ve tekrarlanan gerilim döngülerine dayanmak için yüksek mukavemet gerektirir.

Dalga Üreteci:

Bu, kontrollü elastik deformasyon dalgaları oluşturan temel bileşendir. En yaygın dalga üreteci eliptik bir kamdır. Dalga üreteci esnek spline'ın iç deliğine yerleştirildiğinde, esnek spline'ın düzenli elastik deformasyona uğramasına neden olur ve dişliler arasında kavrama ve hareket iletimini mümkün kılar.

HONPINE Harmonik Tahrik Redüktörü Üreticisidir

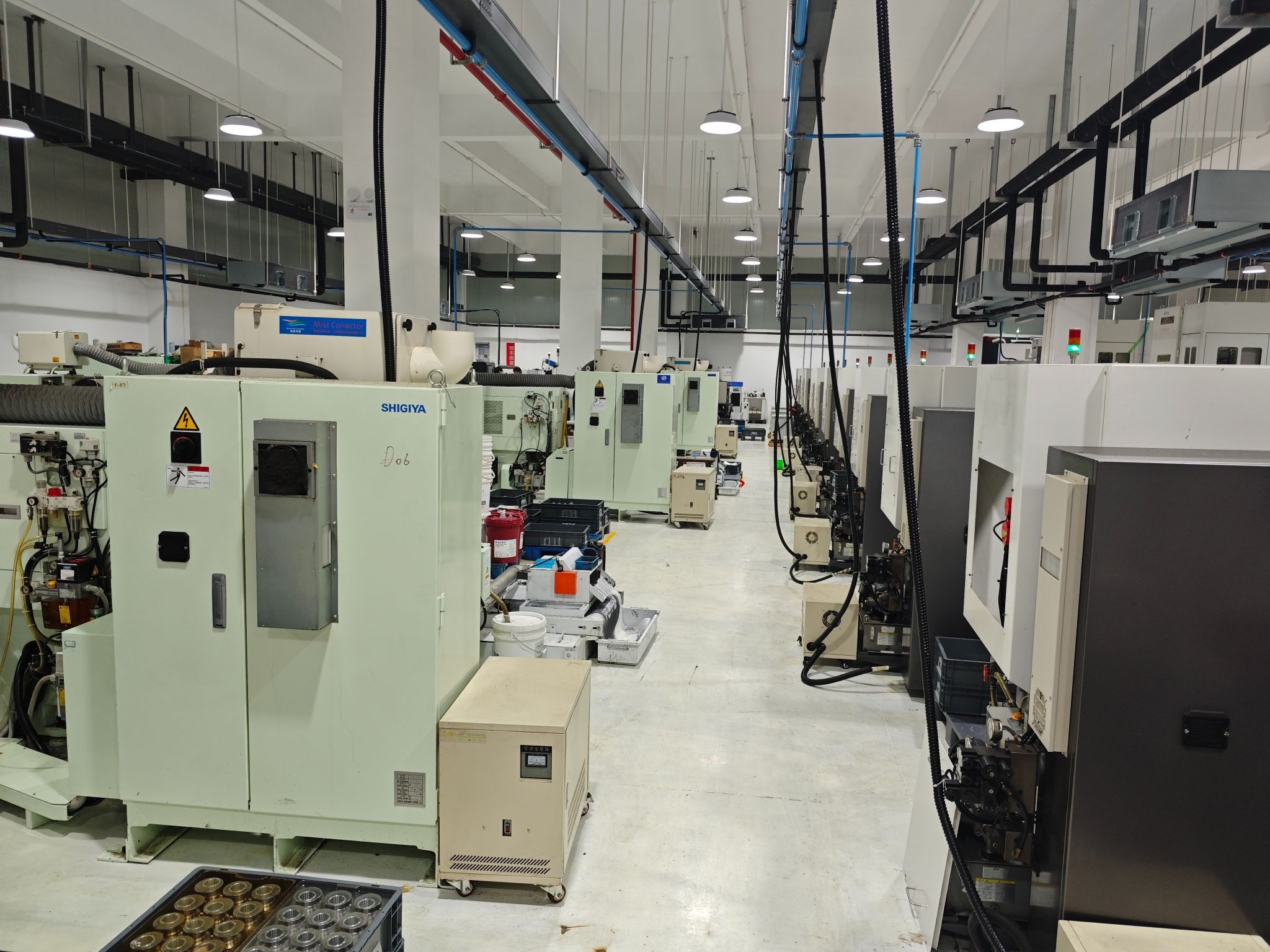

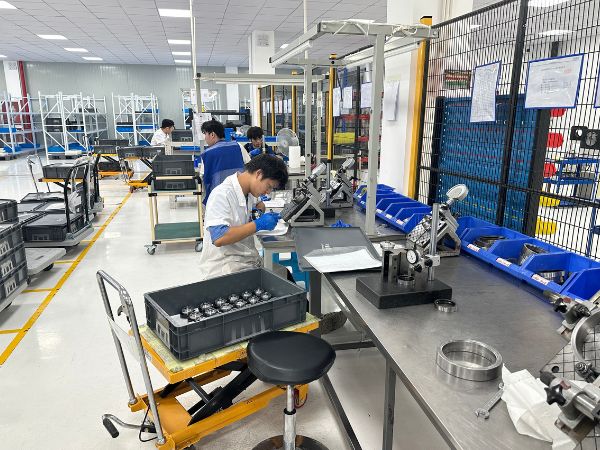

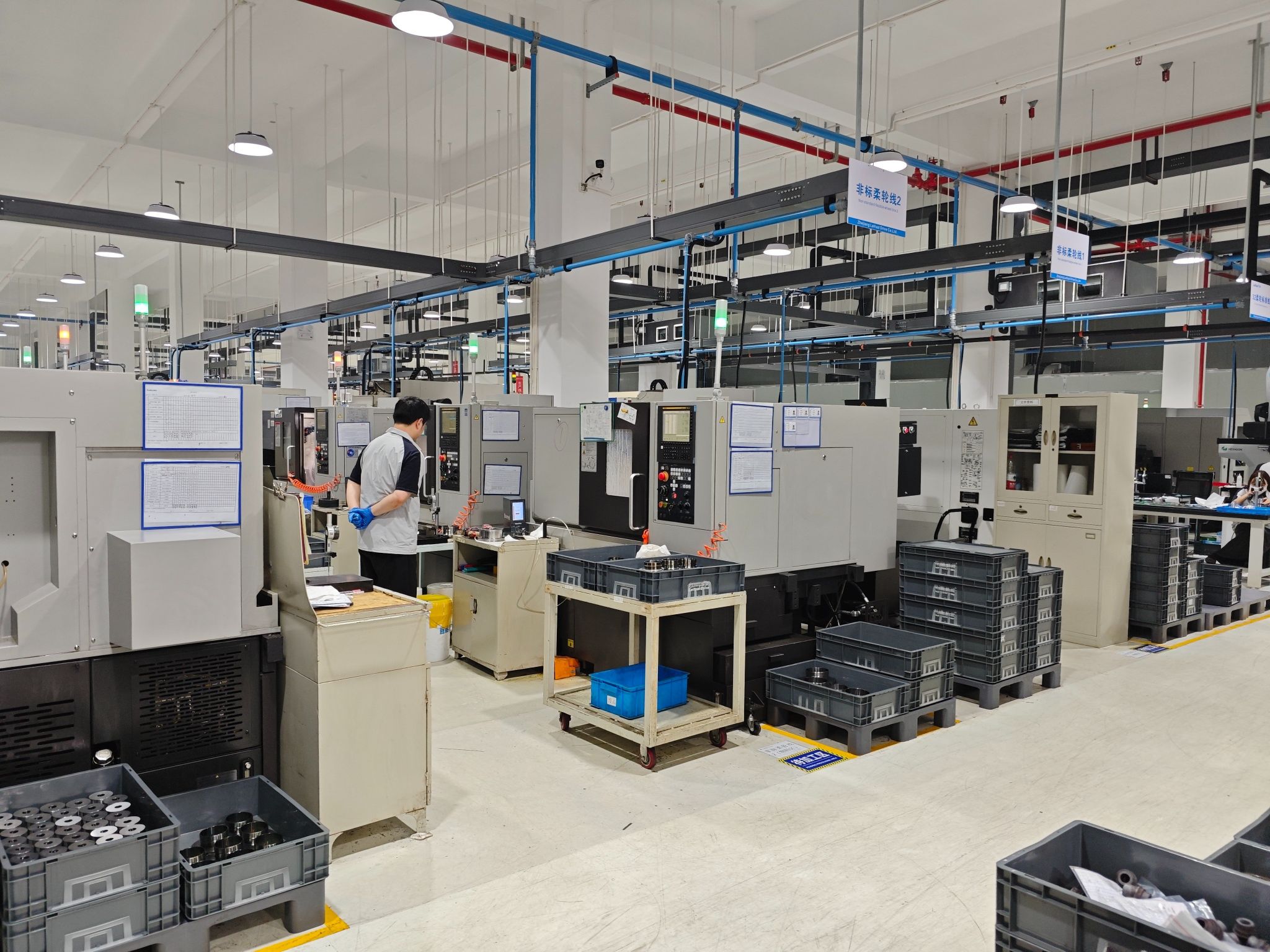

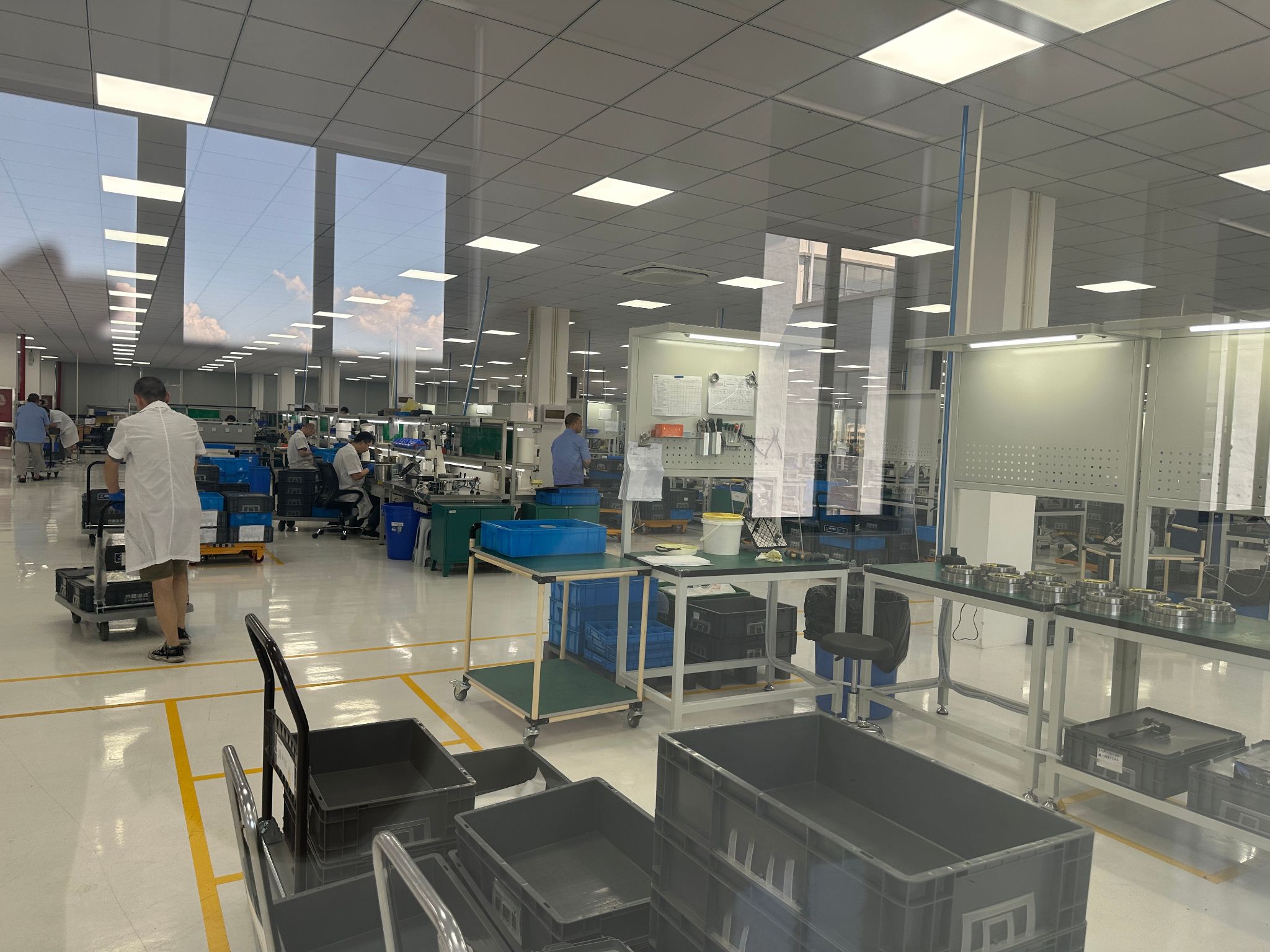

HONPINE, harmonik redüktör üreticisi ve tedarikçisidir ve Çin'deki en kapsamlı harmonik redüktör diş profili ve boyut yelpazesini sunuyoruz. Gelişmiş yüksek hassasiyetli şekillendirme makineleri, soyma makineleri, dişli azdırma makineleri ve taşlama makineleri kullanıma aldık. Her şeyden önce kaliteye öncelik veriyoruz ve her harmonik redüktör, fabrikadan çıkmadan önce koordinat ölçüm makineleri, profil projektörleri ve dişli test ekipmanları kullanılarak sıkı testlerden geçirilir.
