Harmonik Tahrik Redüktörü / Gerinim Dalgalı Jeneratör Dişli Kutusu

Harmonik tahrikin akademik terimi gerinim dalgalı dişlilerdir; fiziksel özelliklerine göre harmonik redüktör veya harmonik dişli olarak da adlandırılabilir. Harmonik tahrik prensibi, seçkin Amerikalı mucit C.W. Musser tarafından icat edilmiş ve 1964 yılında Japonya'da pratik uygulamaya alınmıştır. HONPINE şirketi 2018 yılında harmonik redüktör üretmeye başlamış ve diş profilini sürekli olarak optimize etmiştir. 20. yüzyılın sonunda Çin, ilgili teorileri araştırmaya ve endüstriyel üretim yapmaya başlamıştır. Harmonik redüktörün en önemli özelliği, yalnızca üç temel bileşenden oluşmasıdır: rijit dişli, esnek dişli ve dalga jeneratörü. Bu, minyatürleştirme ve hafif tasarımın kolayca elde edilmesini sağlar. Kavrama sürecine çok sayıda dişin dahil olması nedeniyle, önemli düzeyde tork iletimi ve hassas kontrol sağlayabilir. Şu anda, tork aralığı 1 Nm ile 2000 Nm arasında olan 20'den fazla harmonik redüktör türü bulunmaktadır.



HONPINE HONPINE Hassas > Harmonik Tahrik Redüktörü

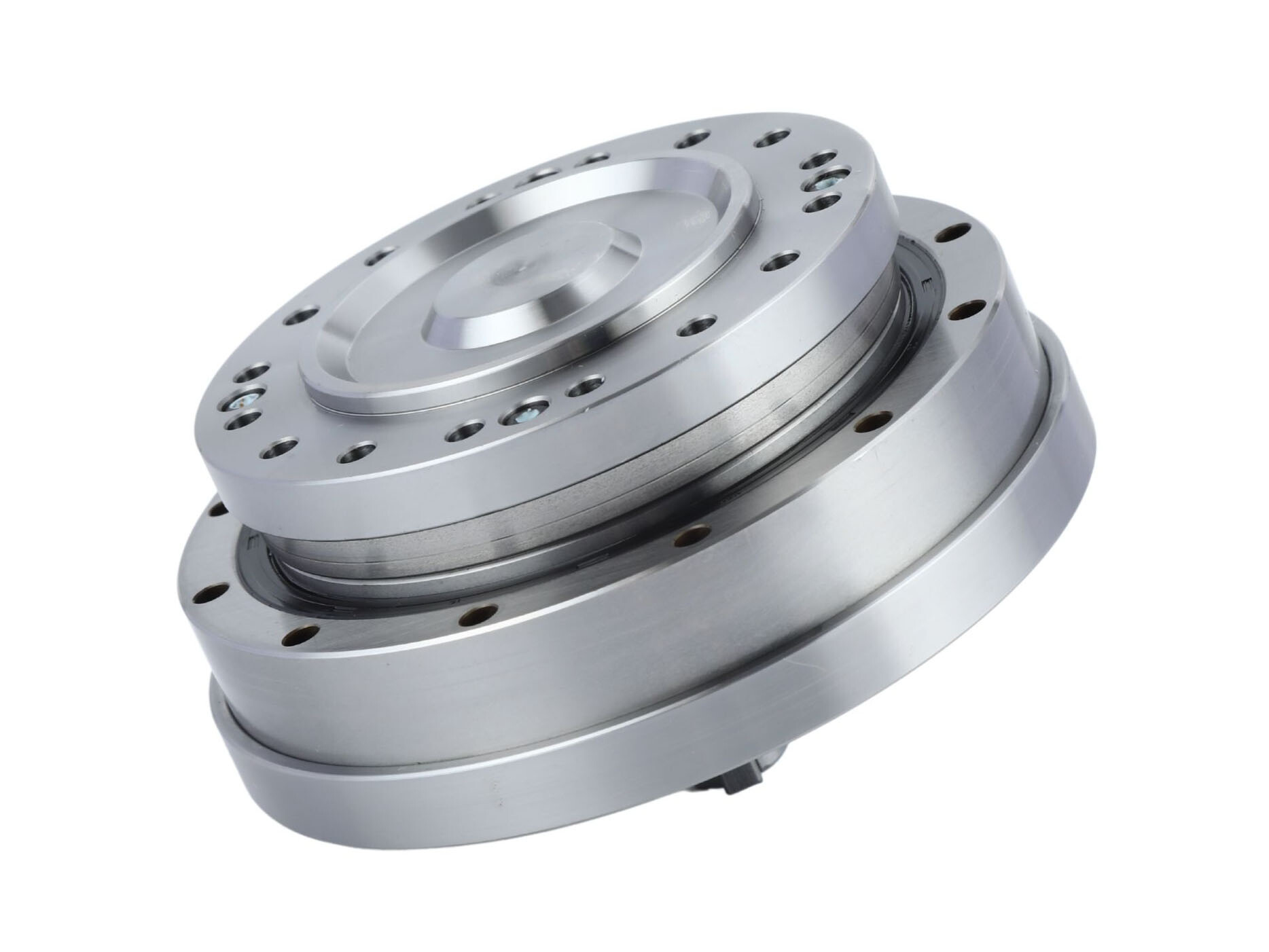

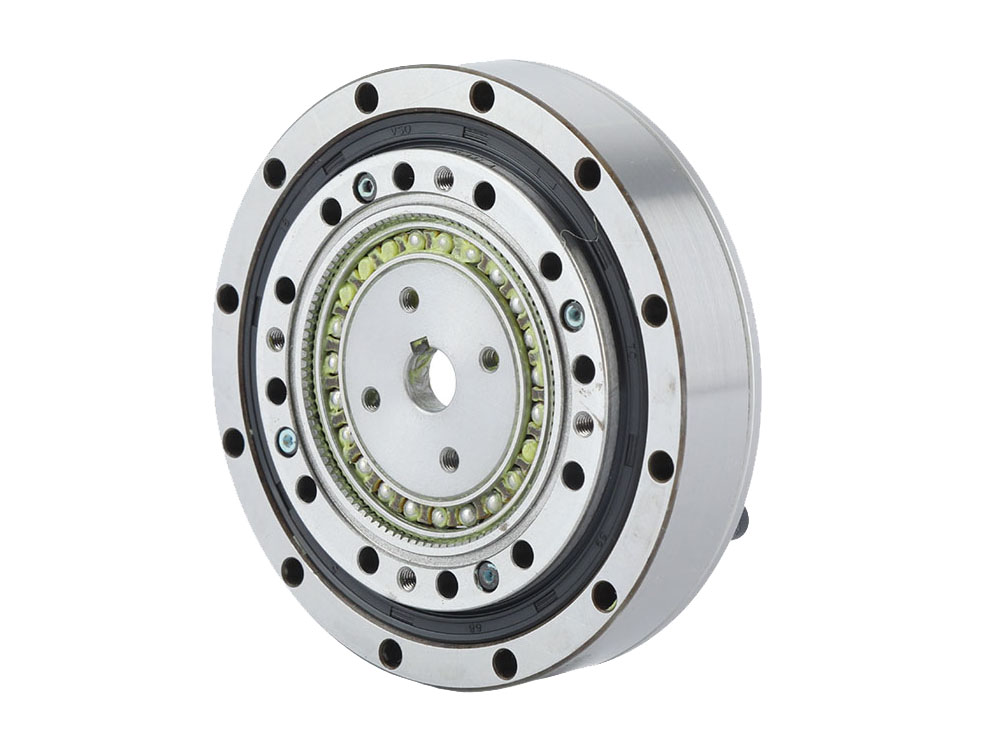

Standart Harmonik Tahrik Dişli Kutusu

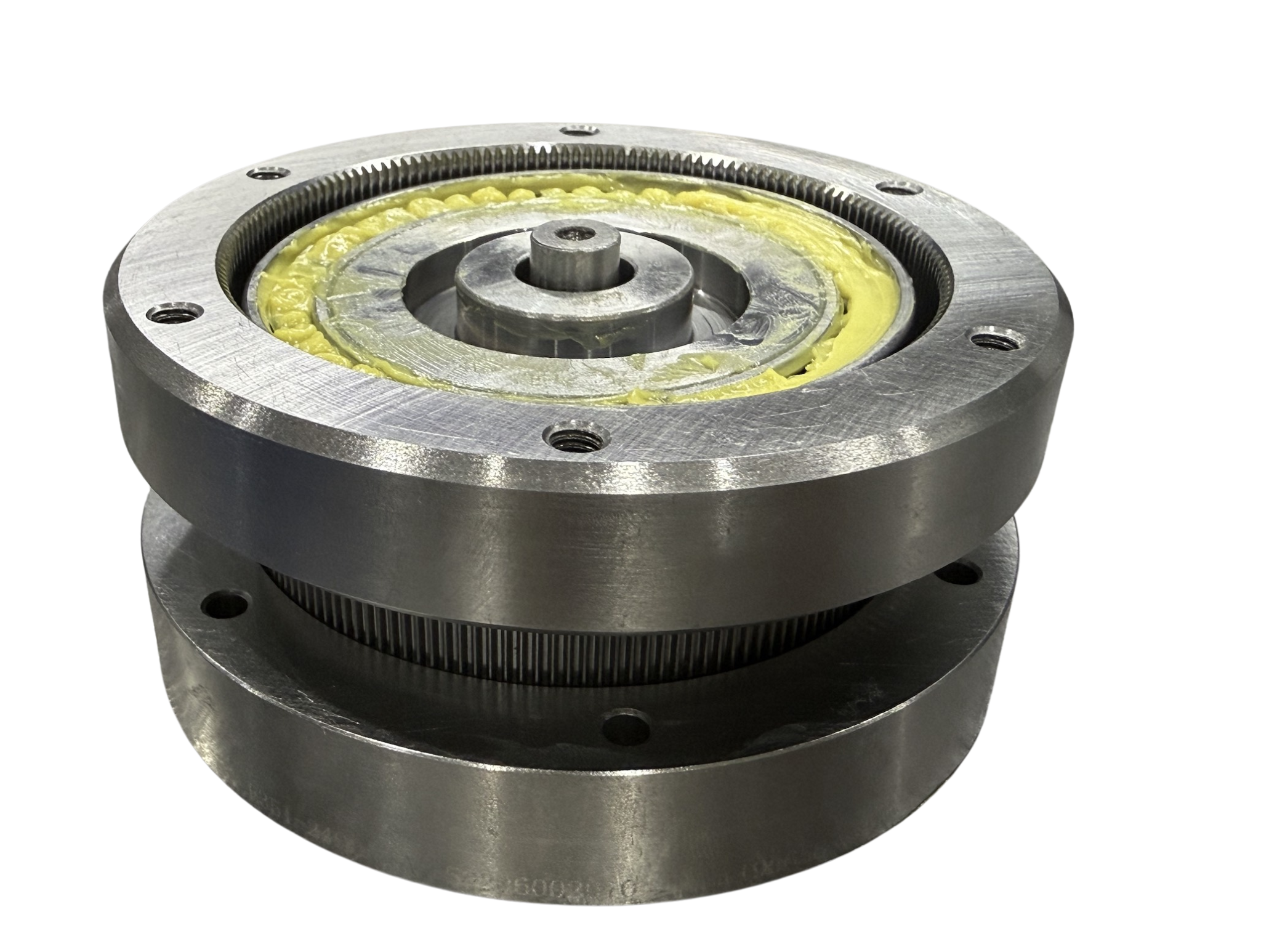

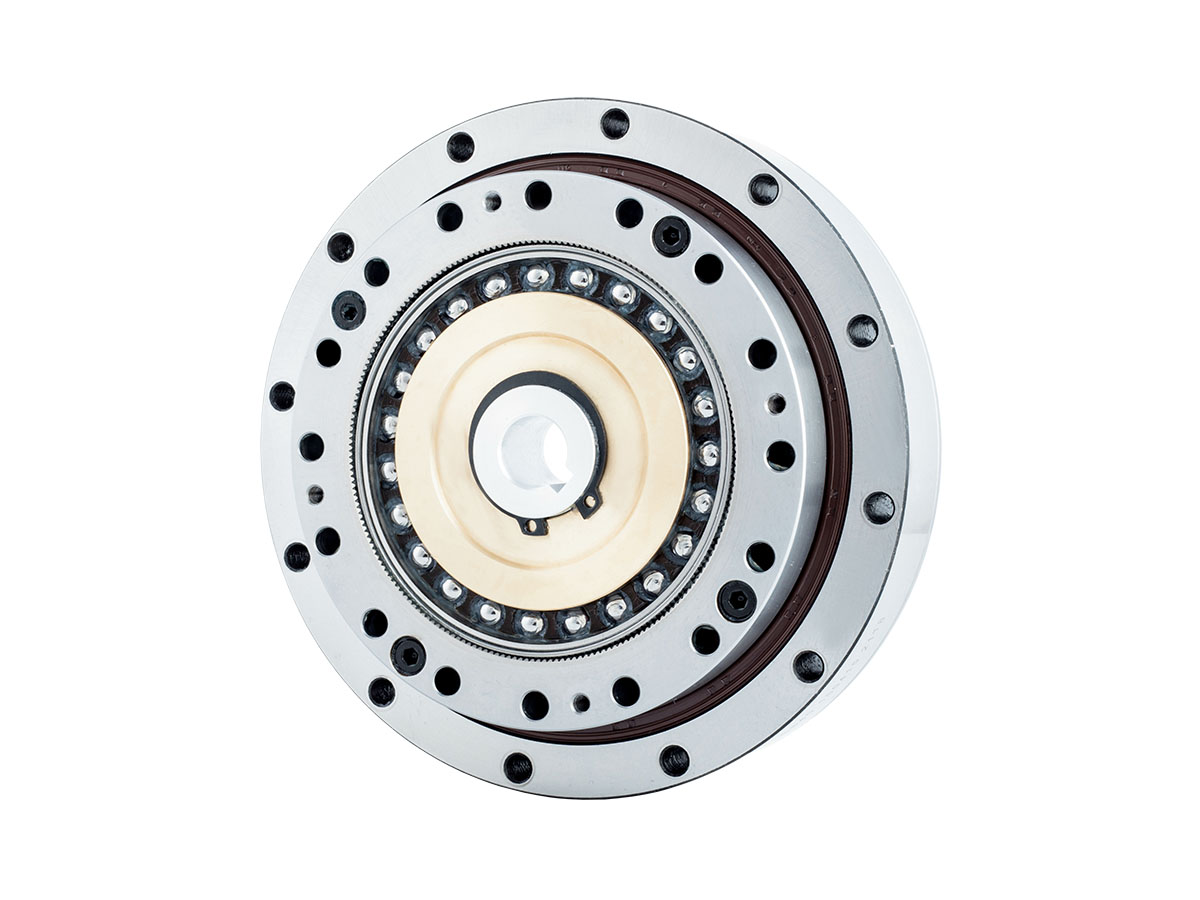

Standart harmonik redüksiyon dişlileri, tüm harmonik redüksiyon dişlisi türleri arasında en yaygın kullanılan ve en geniş uygulama alanına sahip kategoridir. Standart ürünler seri olarak üretilir ve satılır, bu da toplam maliyetlerin kontrol edilebilir ve hassasiyetin istikrarlı olmasını sağlar. Bu ana kategori FSG serisi, FHG serisi, FHD serisi, FSD serisi ve FDS serisini içerir.

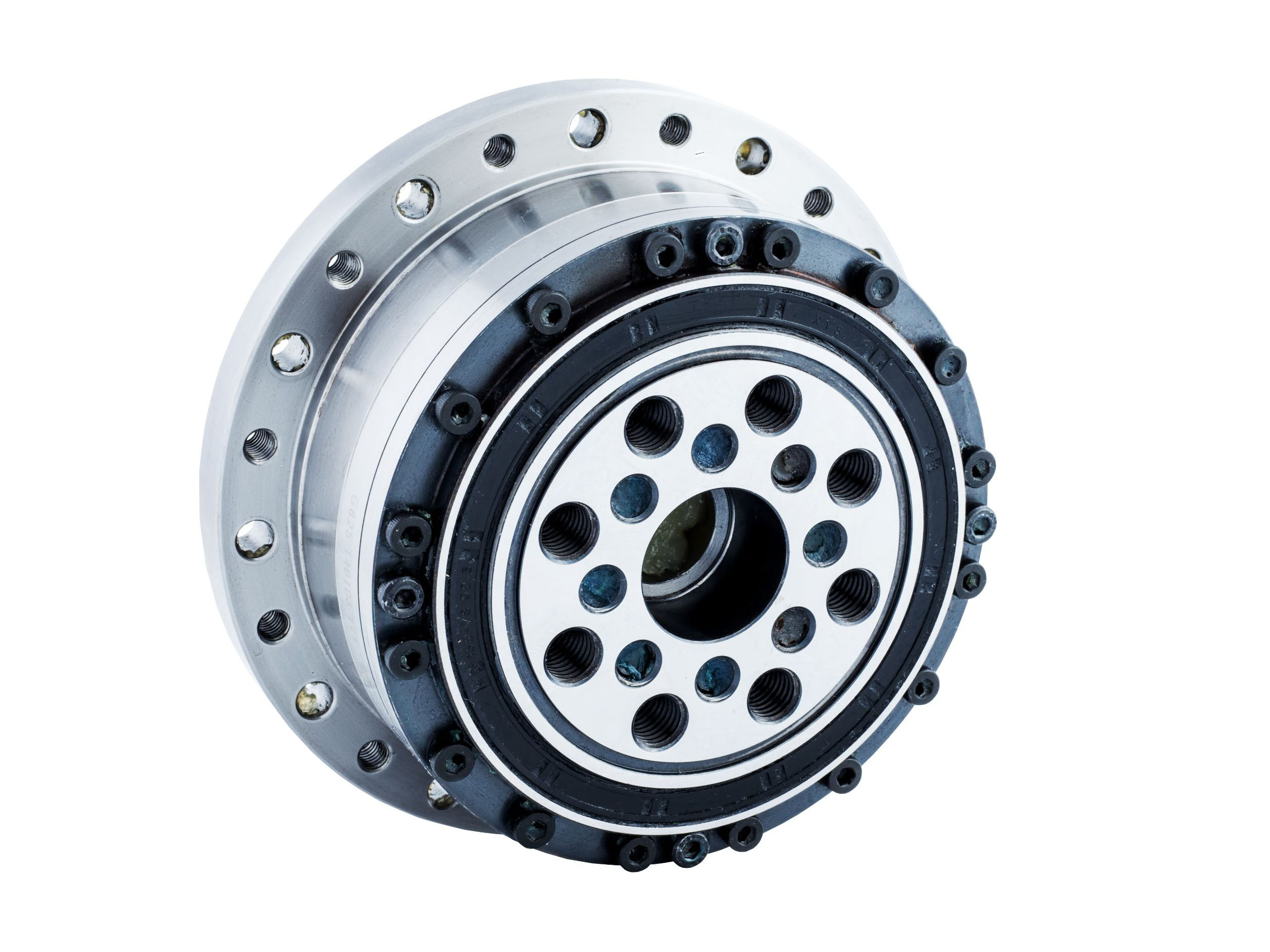

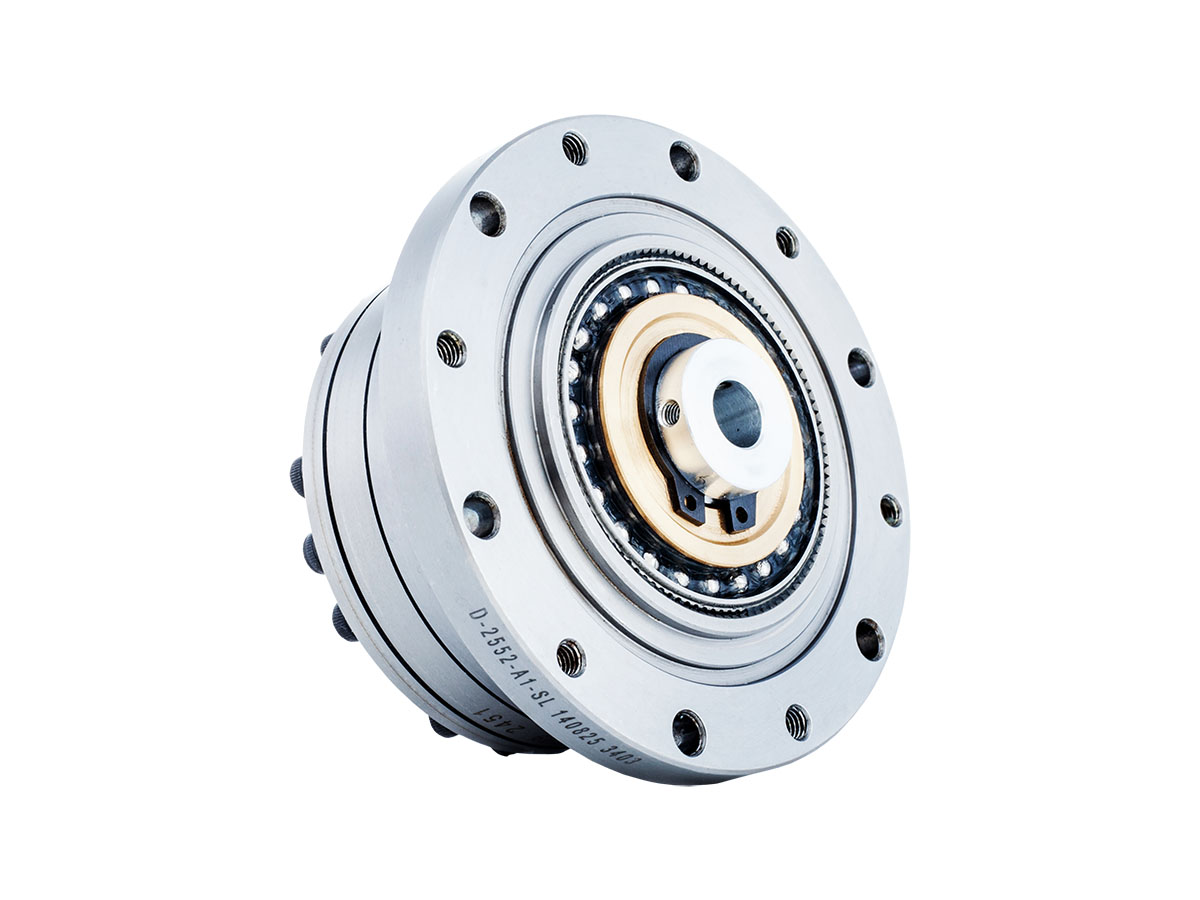

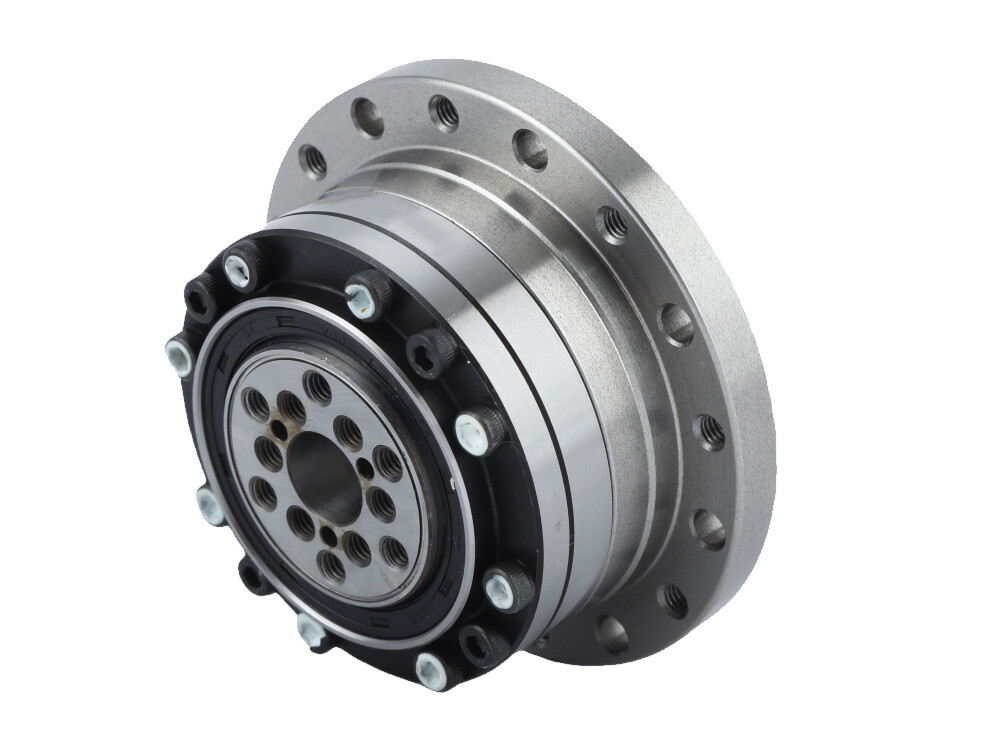

Flanşlı Gerinim Dalgalı Harmonik Tahrik

Büyük Harmonik Tahrik Dişli Kutusu

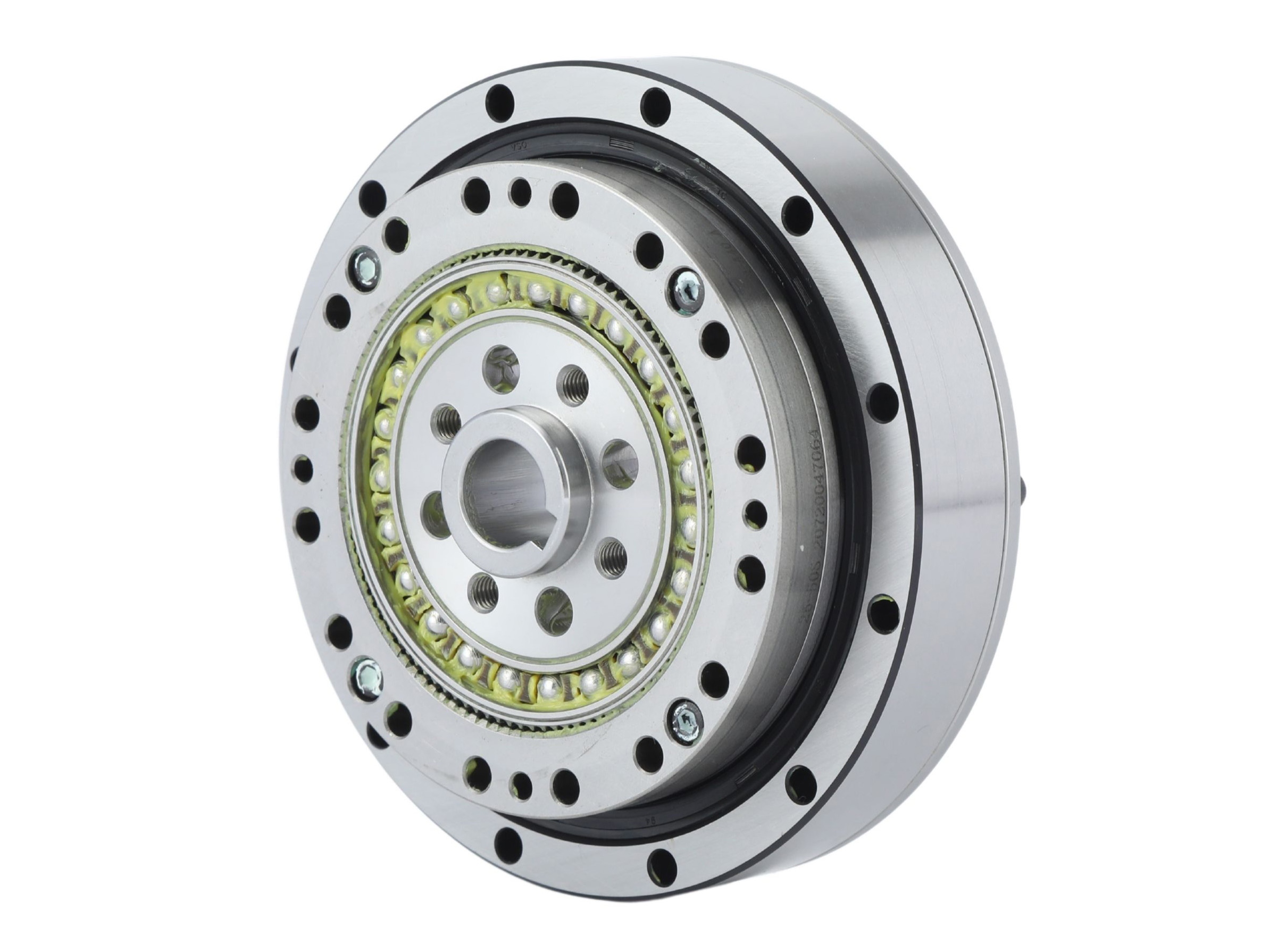

Ekstra Büyük Harmonik tahrikler, harmonik redüktör serisinde özel tork ve boyut gereksinimlerine sahip müşteriler için tasarlanmış ve üretilmiştir. Bu harmonik redüktörler daha yüksek tork, daha yüksek rijitlik ve daha güçlü yük kapasitesi sunar. Bu seri şunları içerir:

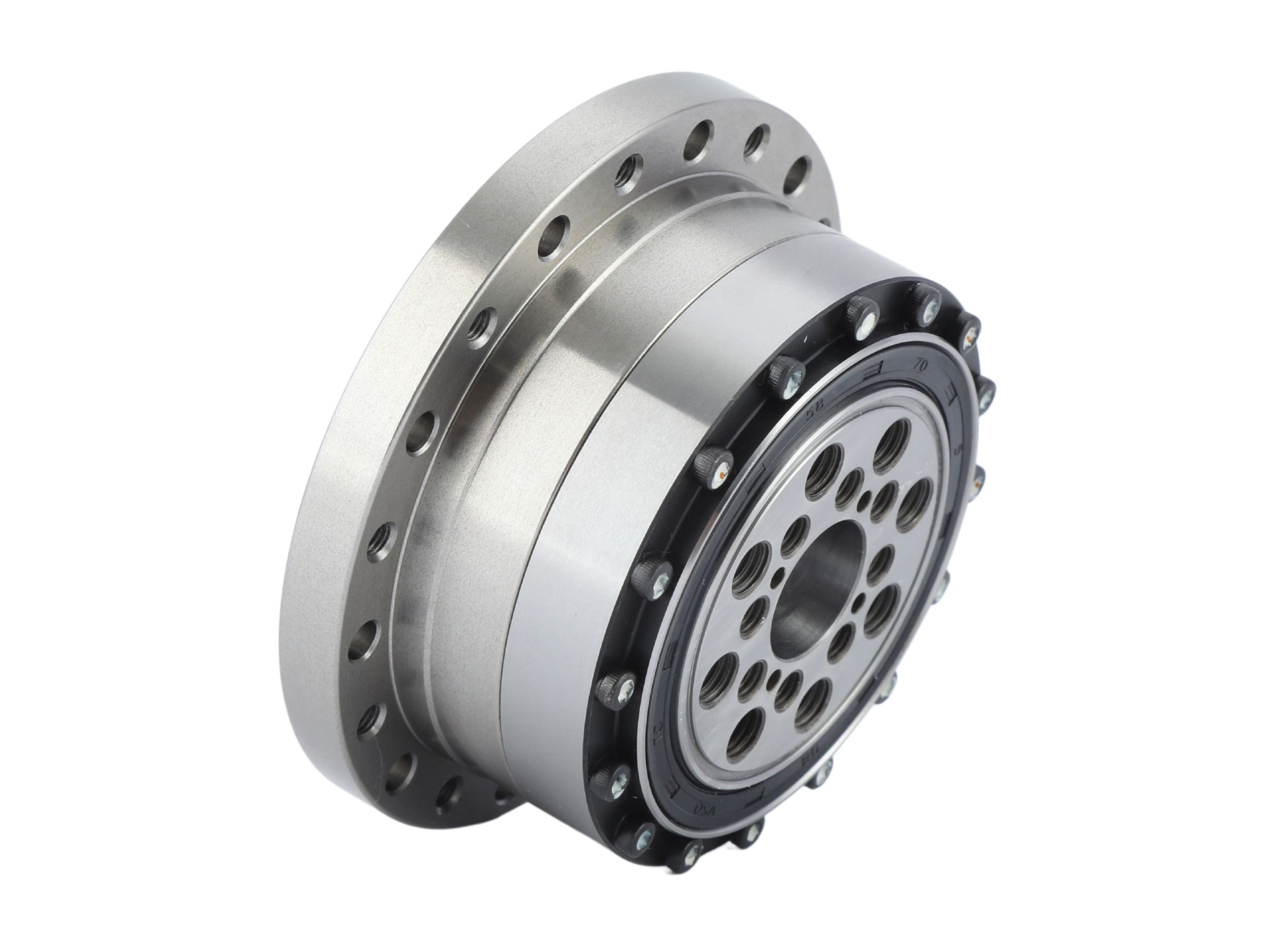

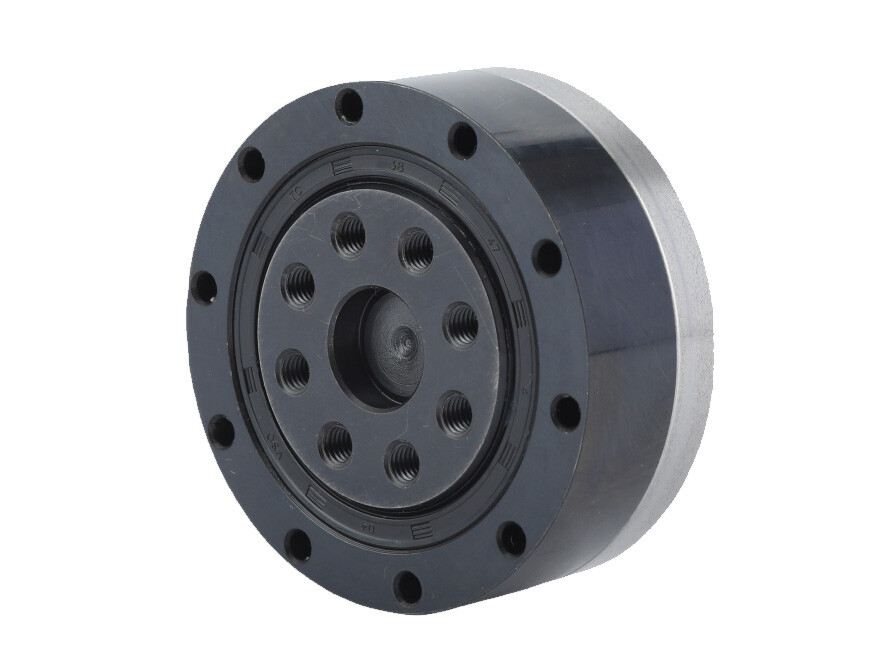

Yüksek torklu cup-style flexspline modelleri: FCG-45-AJ, FCG-50-AJ, FCG-58-AJ, FCG-65-AJ;

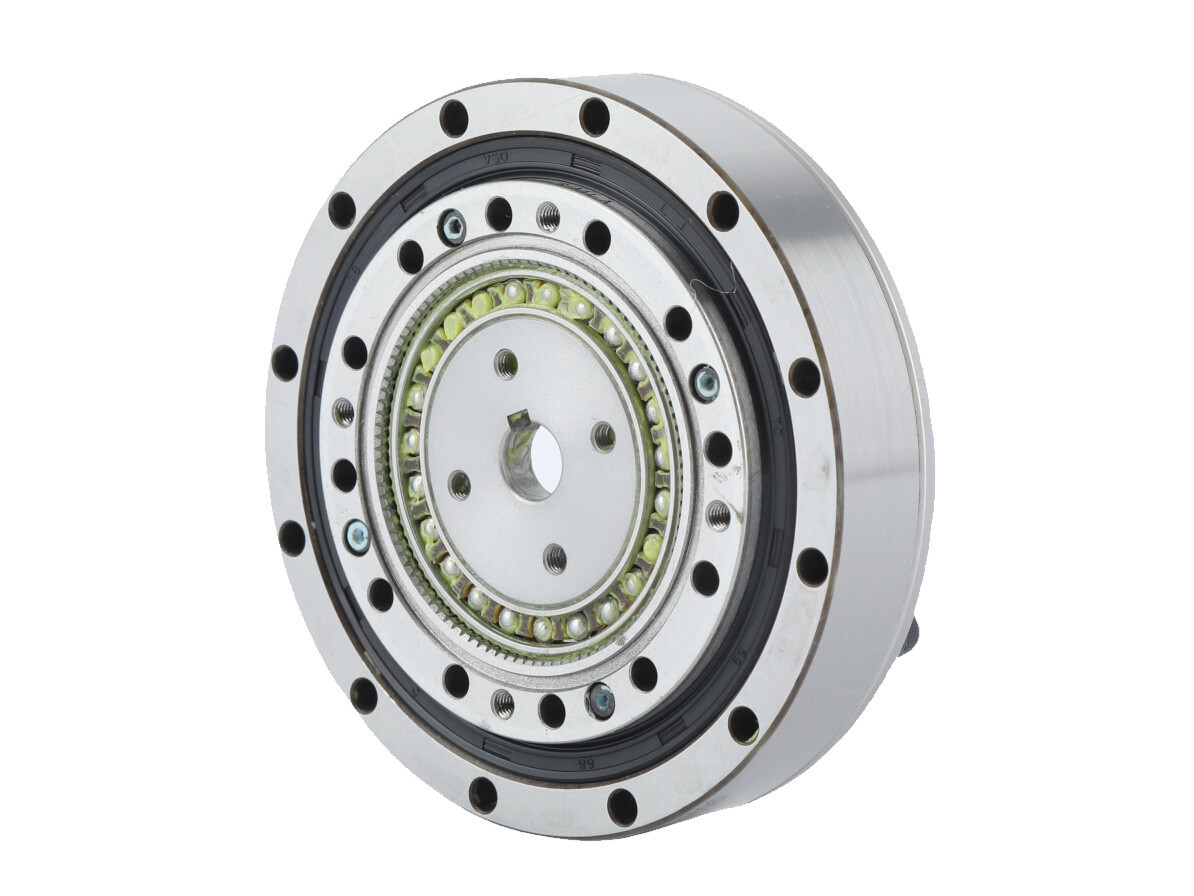

Yüksek torklu top-hat flexspline modelleri: FHG-45-SJ, FHG-50-SJ, FHG-58-SJ, FHG-65-SJ;

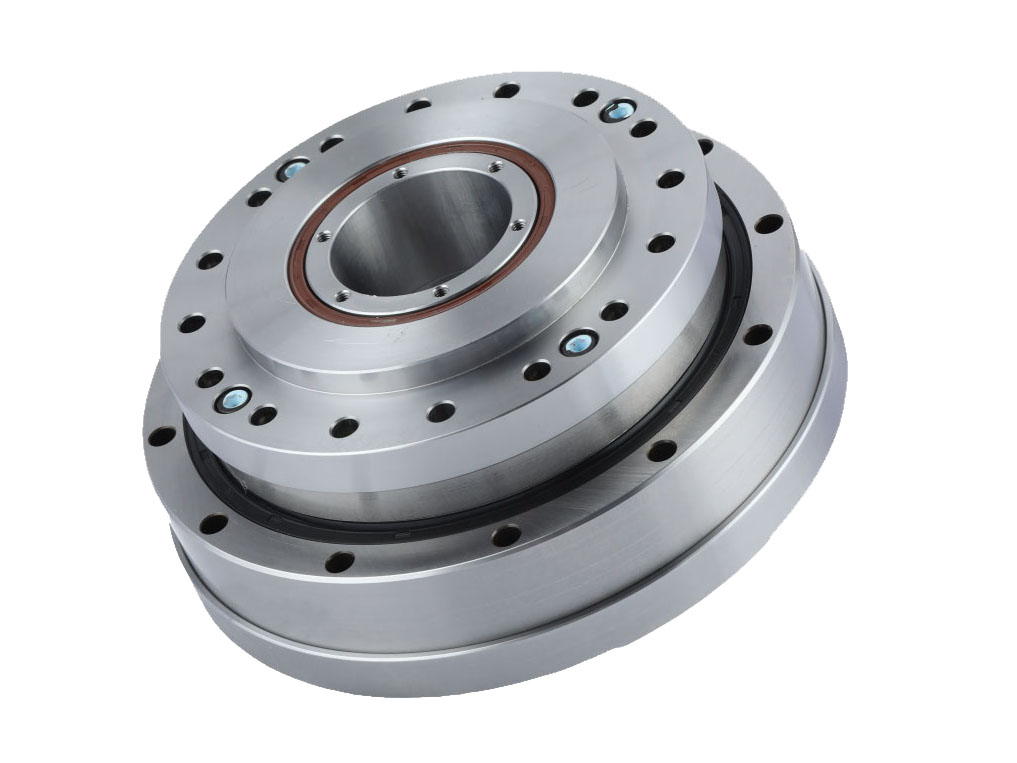

Büyük içi boş sızdırmaz yapılara sahip yüksek torklu top-hat flexspline modelleri: FHG-45-AH, FHG-50-AH, FHG-58-AH, FHG-65-AH.

Mini Harmonik Tahrik Dişlisi

Mikro harmonik tahrik serisi, harmonik tahrik redüktör ailesinde kompakt boyut ve hafiflik konusunda özel gereksinimleri olan müşteriler için tasarlanmış ve üretilmiştir. Bu redüktörler daha küçük boyutlar, daha hafif ağırlık ve yüksek hassasiyet özelliklerine sahiptir. Bu seri, cup-style flexspline yapılara sahip CSF-mini serisini ve top-hat flexspline yapılara sahip SHD-mini serisini içerir. CSF-mini serisi, mil girişi, delik girişi, mil çıkışı ve flanş çıkışı gibi çoklu giriş/çıkış konfigürasyonları sunar. Halen bu ürünler istikrarlı ve güvenilir hassasiyetle seri olarak üretilmekte ve satılmaktadır.

Harmonik Tahrik Redüktörü Nedir?

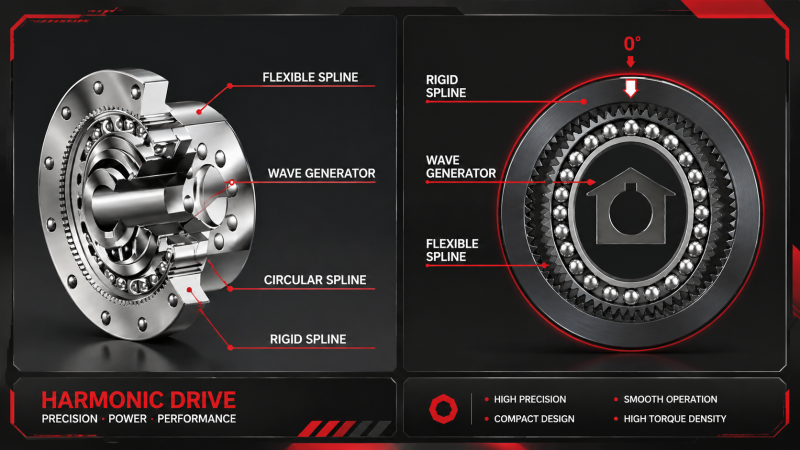

Bir Harmonik Tahrik Redüktörünün Yapısı

Bir harmonik tahrik redüktörü üç temel bileşenden oluşur:

Dairesel Dişli:
Esnek dişliden iki diş daha fazla olan rijit bir iç dişli (örneğin, 102 dişe karşı 100 diş). Diş profili tipik olarak involüt veya çift dairesel yaydır.
Esnek Dişli:
Dış dişlere sahip, ince cidarlı, fincan şekilli bir metal bileşen. Elastik olarak deforme olabilir ve tekrarlanan çevrimsel deformasyona dayanabilir.
Dalga Jeneratörü:
Esnek dişliyi periyodik olarak deforme olmaya zorlayan, esnek bir rulmanla birleştirilmiş eliptik veya çokgen bir kam.

Çalışma Prensibi

Dalga jeneratörü döndüğünde, esnek dişliyi dairesel şekilden eliptik şekle deforme olmaya zorlar. Büyük eksenin uçlarında, esnek dişlinin dişleri dairesel dişlinin dişleriyle tam olarak kavraşır, küçük eksenin uçlarında ise dişler ayrılır.

Dalga jeneratörü dönmeye devam ettikçe, esnek dişli ile dairesel dişli arasındaki kavrama bölgeleri sürekli yer değiştirir ve bir “diş farkı iletimi” etkisi oluşturur. Bunun sonucunda çıkış hızında bir düşüş meydana gelir.

Bu benzersiz mekanizma sayesinde, bir harmonik tahrik redüktörü 1/30 ile 1/320 arasında değişen yüksek tek kademeli redüksiyon oranına ulaşabilirken, son derece yüksek iletim hassasiyetini korur (tipik olarak 1 yay-dakikasından daha az hata).

HONPINE Harmonik Tahrik Redüktörü Tanıtımı

Bu video, HONPINE harmonik tahrik redüktörü ürün kategorilerine kısa bir genel bakış sunar. En kapsamlı ürün kataloğunu almak için lütfen bizimle iletişime geçerek daha fazla seçim rehberliği edinin.

Harmonik Tahrik Redüktörünün Avantajları

Harmonik redüktörler, yüksek hassasiyet, düşük boşluk ve kompakt tasarım gibi avantajları nedeniyle robotik, CNC ekipmanları, tıbbi ekipmanlar, endüstriyel otomasyon ve yarı iletken ekipmanları gibi sektörlerde yaygın olarak kullanılmaktadır. Bu bölüm, harmonik redüktörlerin avantajlarını ayrıntılı olarak ele almaktadır.

Yüksek Hassasiyet & Sıfır Boşluk

Harmonik tahrik redüktörleri, sıfıra yakın boşluklu tasarımları sayesinde olağanüstü konumlandırma hassasiyeti sunar. Esnek dişli ile dairesel dişli arasındaki benzersiz elastik kavrama, mekanik boşluğu ortadan kaldırarak hassas hareket kontrolü ve mükemmel tekrarlanabilirlik sağlar. Bu da onları robotik, CNC döner tablalar ve yarı iletken ekipmanları gibi yüksek hassasiyetli uygulamalar için ideal hale getirir.



Yüksek Tork Yoğunluğu

Harmonik tahrik redüktörleri, boyutlarına kıyasla olağanüstü tork çıkışı sağlar. Çok dişli kavrama mekanizması, yükü aynı anda birden fazla dişe dağıtarak kompakt bir form faktöründe yüksek tork iletimine olanak tanır. Bu, verimliliğin artmasını sağlar ve onları sınırlı montaj alanında yüksek tork gerektiren uygulamalar için son derece uygun hale getirir.



harmonik tahrik redüktörünün avantajları



Kompakt & Hafif Tasarım

Tek kademede elde edilen yüksek redüksiyon oranı sayesinde, harmonik tahrik redüktörleri geleneksel dişli sistemlerine kıyasla belirgin şekilde daha kompakt ve hafif bir çözüm sunar. Yer tasarrufu sağlayan tasarımları, kompakt makineler ve robot eklemlerine daha kolay entegrasyona imkan tanır, yüksek performansı korurken genel sistem boyutunu azaltır.



Uzun Hizmet Ömrü

Dayanıklılık ve güvenilirlik için tasarlanan harmonik tahrik redüktörleri, uzun çalışma ömrü sağlayan optimize edilmiş diş geometrisi ve yüksek kaliteli malzemelere sahiptir. Düzgün iletim ve azaltılmış aşınma özellikleri bakım gereksinimlerini en aza indirir, zorlu çalışma koşullarında bile uzun süreler boyunca tutarlı performans sağlar.

Harmonik Dişli Redüktörü SSS

Harmonik Tahrik Redüktörünün Uygulamaları Nelerdir?

Endüstriyel robotik için harmonik redüktörler doğruluğun en yüksek öncelik olduğu, ardından hizmet ömrü, aktarım oranı ve verimliliğin geldiği yüksek hassasiyetli hareket kontrol sistemlerinde yaygın olarak kullanılır. Genellikle omuz, dirsek ve bilek gibi robot eklemlerine entegre edilirler ve zorlu endüstriyel ortamlarda yüksek tekrarlı konumlandırma doğruluğu, düzgün yörünge kontrolü ve güvenilir uzun süreli çalışma sağlarlar.

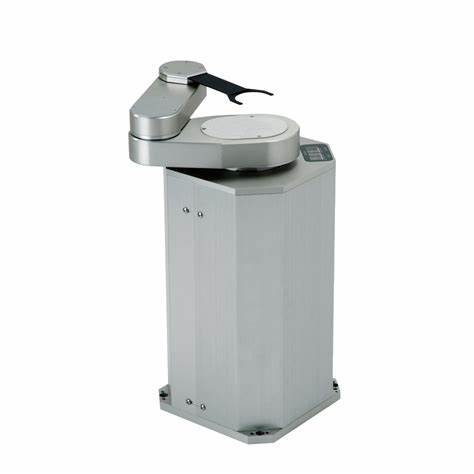

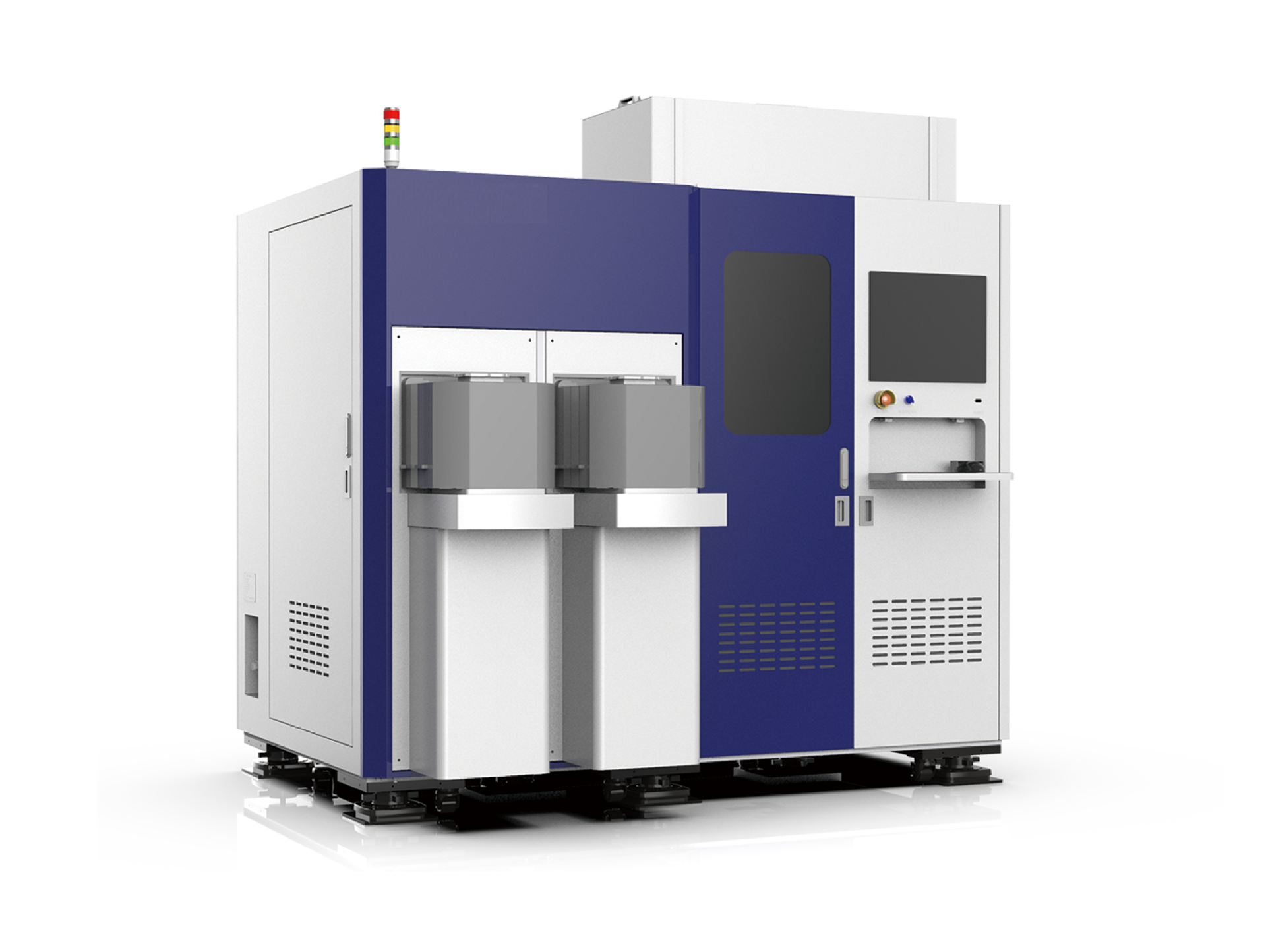

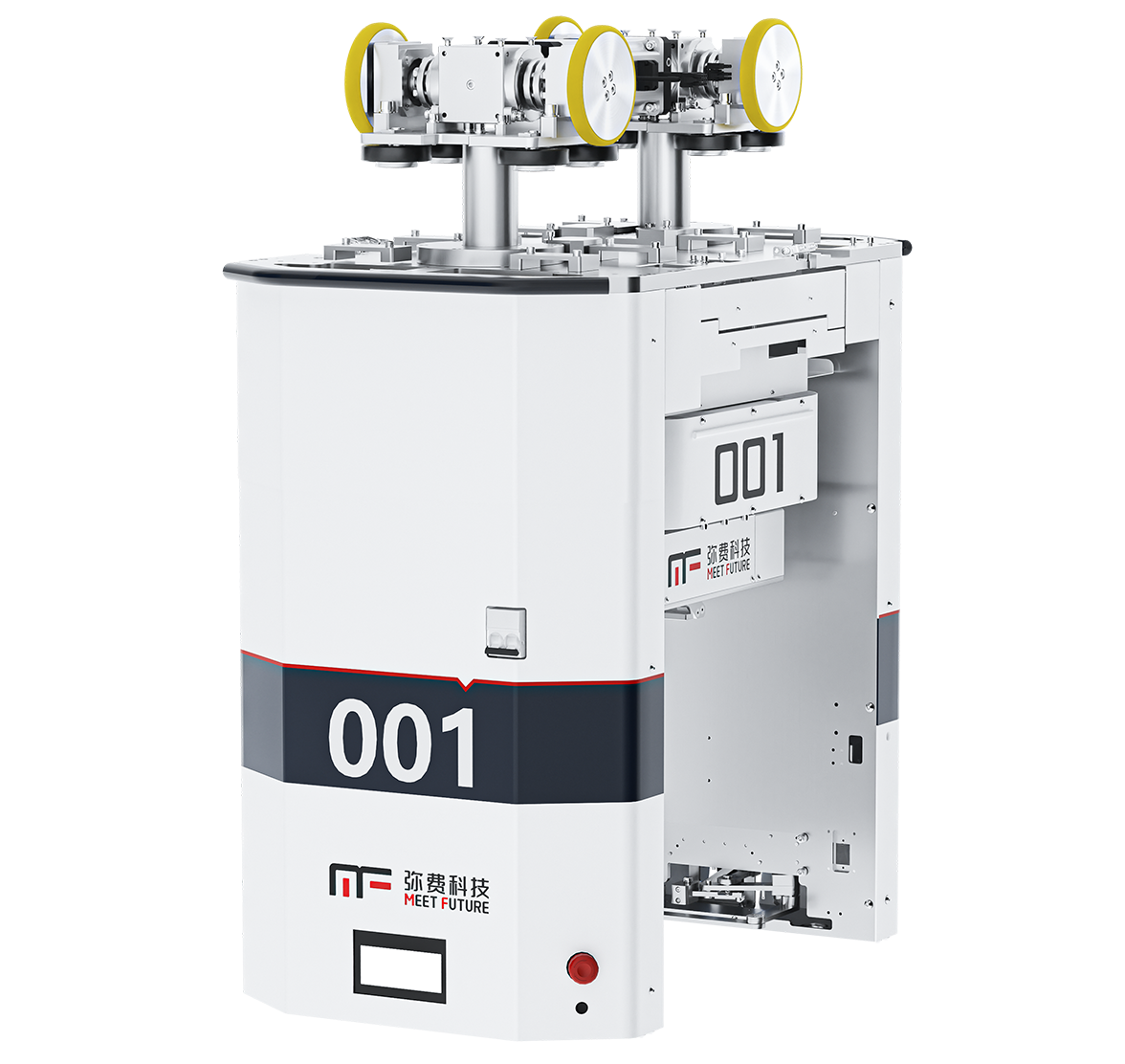

Yarı iletken ekipmanları için harmonik redüktörler termal kararlılığın kritik olduğu ultra hassas sistemlerde hayati bir rol oynar. Bu uygulamalarda birincil öncelik sıcaklık artışı kontrolüdür, bunu hassasiyet ve dayanıklılık izler. Kararlı performans sağlamak ve nanometre seviyesindeki konumlandırma doğruluğunu etkileyebilecek termal sapmayı en aza indirmek için wafer taşıma, hizalama ve inceleme sistemlerinde yaygın olarak kullanılırlar.

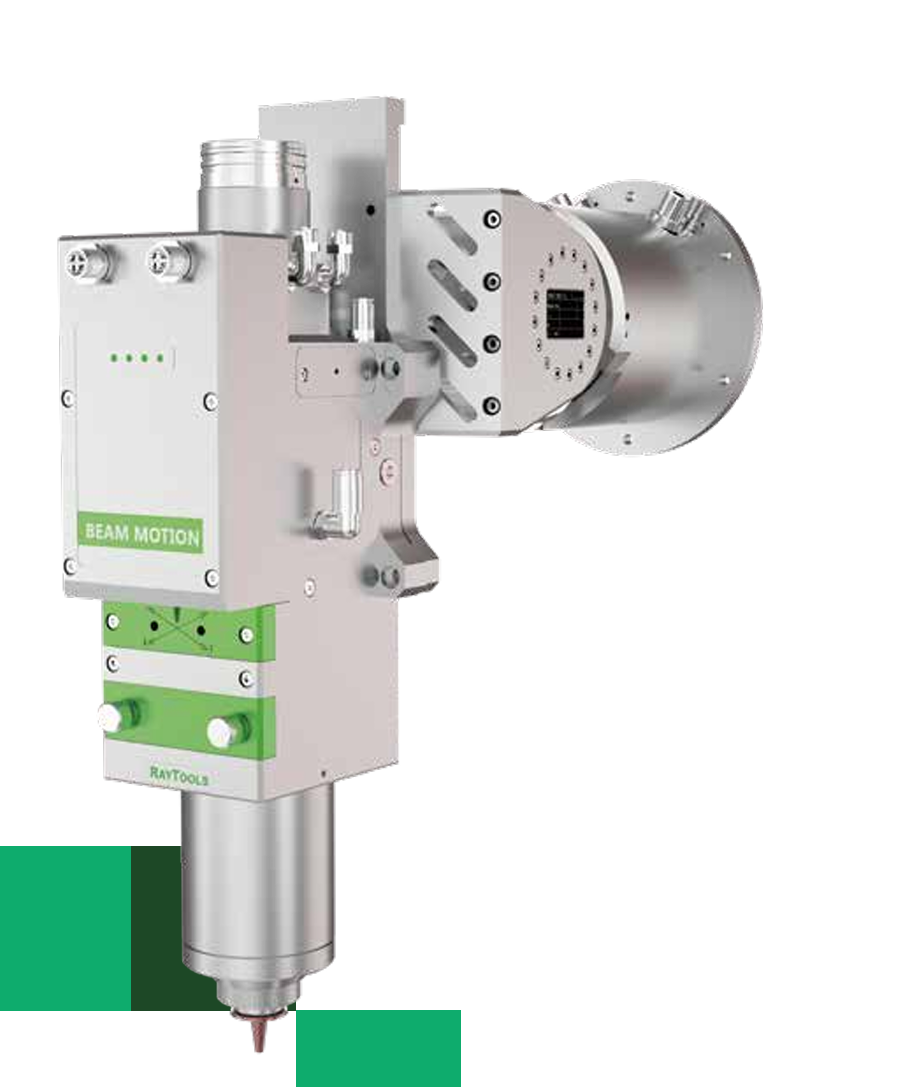

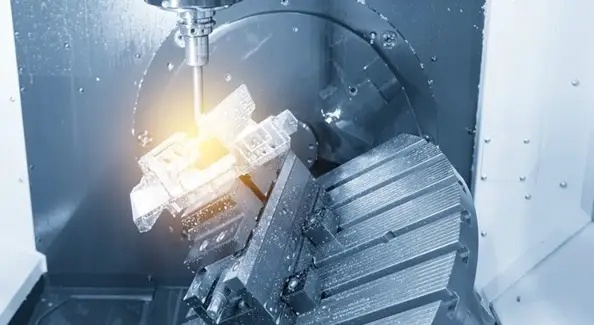

CNC makineleri için harmonik redüktörler yüksek hassasiyet ve sıfır boşluğun gerekli olduğu döner tablalar, bölüntü kafaları ve çok eksenli işleme sistemlerinde giderek daha fazla kullanılmaktadır. Düzgün hareket, yüksek konumlandırma doğruluğu ve kompakt yapı sunma kabiliyetleri, onları gelişmiş CNC uygulamalarında yüzey kalitesini ve işleme tutarlılığını artırmak için ideal hale getirir.

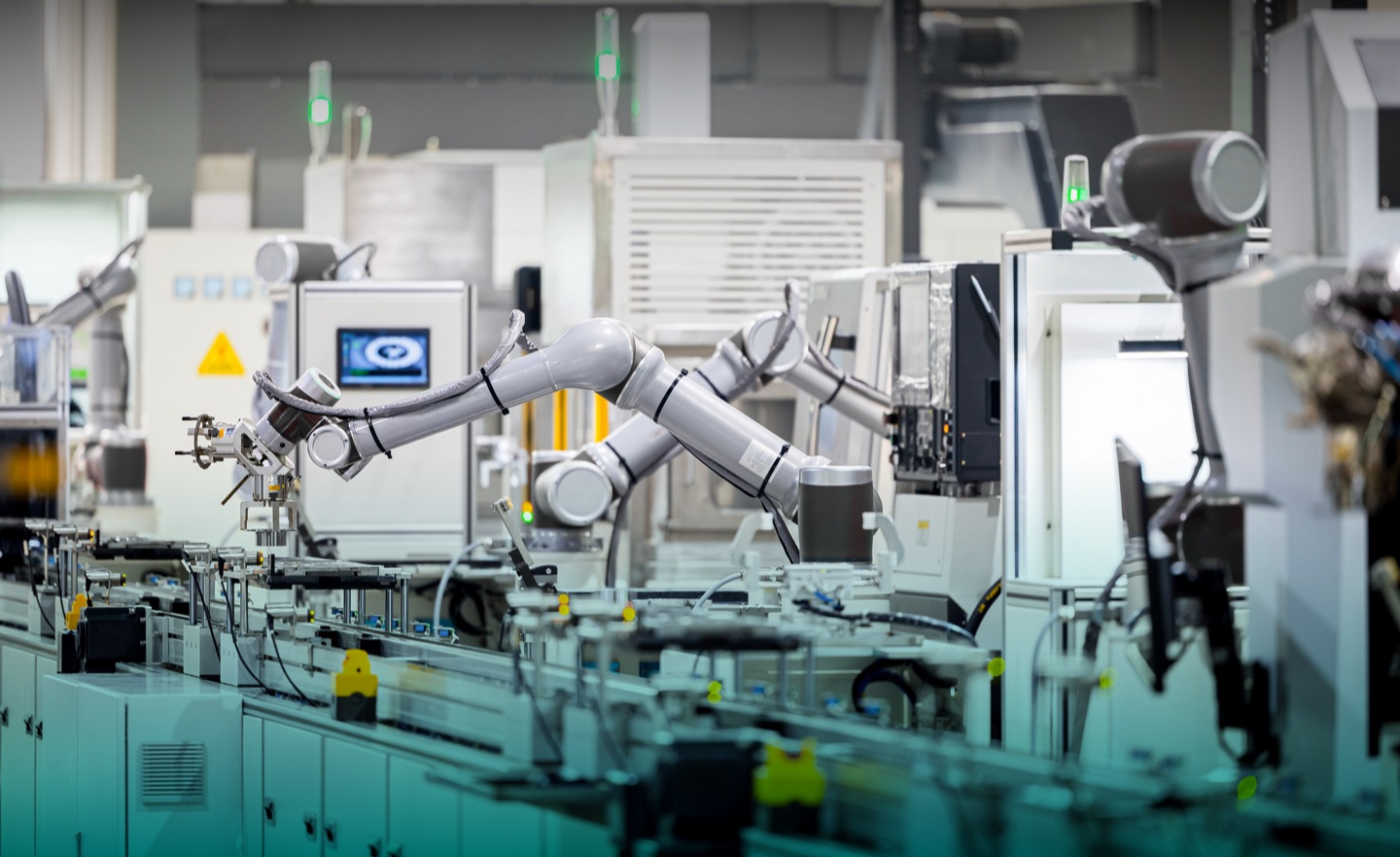

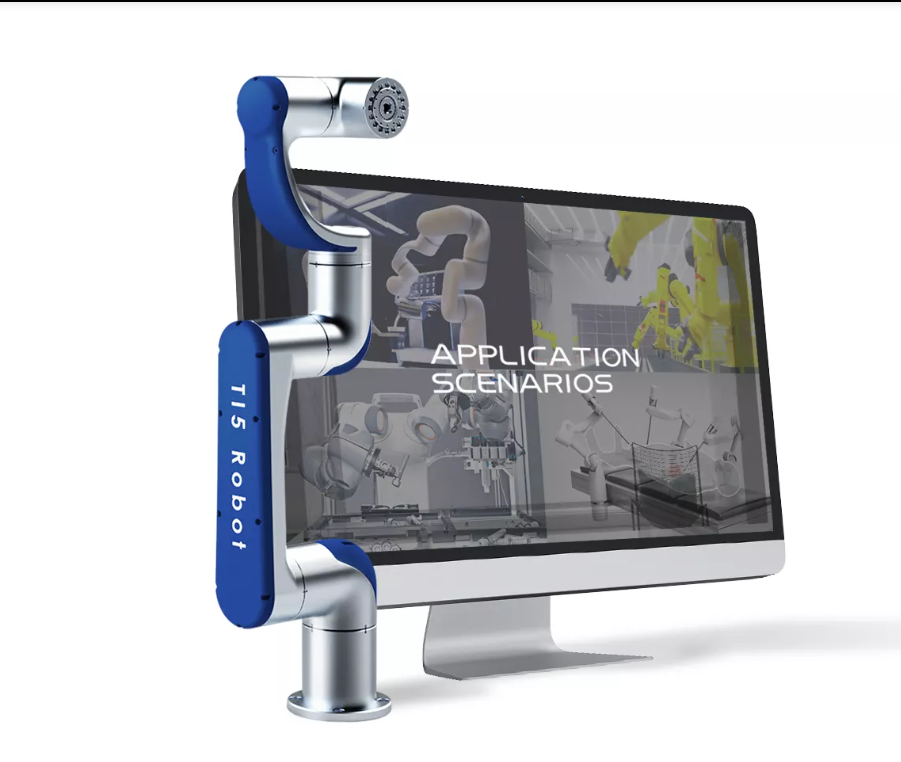

İş birlikçi robotlar için harmonik redüktörler hafif yapı odaklı olarak tasarlanmıştır, bunu aktarım oranı ve maliyet verimliliği izler. Bu özellikler, insan-robot etkileşim sistemlerinin gereksinimlerini karşılamalarına olanak tanır; uygun maliyet ve esnekliği korurken kompakt entegrasyon, güvenli çalışma ve düzgün hareket kontrolü sağlarlar.

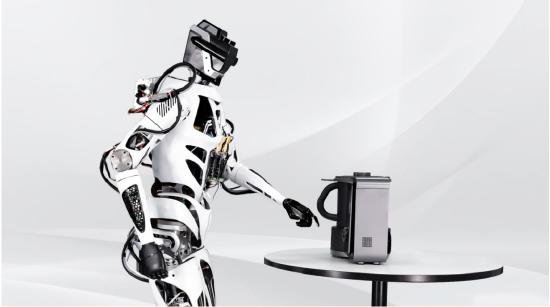

İnsansı robotlar için harmonik redüktörler robotik sistemlerin karmaşık çok eklemli yapılarda daha doğal, insan benzeri hareket gerektirmesiyle giderek daha önemli hale gelmektedir. Kompakt boyutları, yüksek tork yoğunlukları ve sıfır boşluk özellikleri; onları omuz, dirsek, bilek ve ayak bileği gibi eklemler için ideal kılar ve insansı tasarımlarda düzgün hareket koordinasyonu, yüksek tepki hızı ve kararlı dinamik performans sağlar.

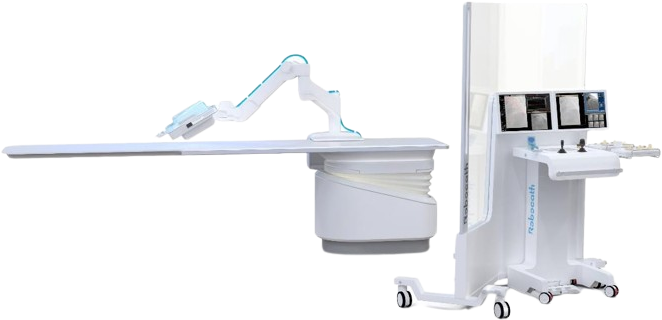

Tıbbi ekipmanlar için harmonik redüktörler doğruluk, düzgün hareket ve düşük gürültünün önemli olduğu cerrahi robotlar, görüntüleme sistemleri ve hassas tıbbi cihazlarda yaygın olarak kullanılır. Yüksek konumlandırma hassasiyeti ve kararlı çalışma sağlama kabiliyetleri, özellikle minimal invaziv cerrahi uygulamalarda hassas tıbbi ortamlarda güvenli ve güvenilir performans sağlar.

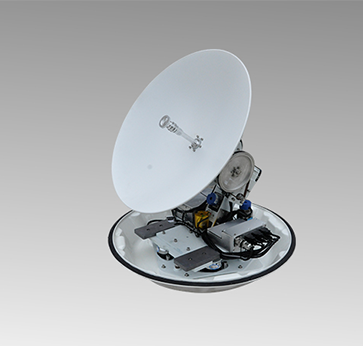

Havacılık ve uzay için harmonik redüktörler uygulamalarında her şeyden önce güvenilirliğe, ardından yük kapasitesi ve hassasiyete öncelik verilir. Uydu anten mekanizmaları, uzay robotik kolları ve uçuş kontrol aktüatörleri gibi zorlu sistemlerde kullanılırlar; burada aşırı koşullar ve uzun operasyonel yaşam döngüleri altında kararlı performansın korunması gerekir.

Tüm bu uygulamalarda,harmonik redüktörler yüksek hassasiyet, sıfır boşluk, kompakt tasarım ve yüksek tork yoğunluğunun benzersiz bir kombinasyonunu sunarak onları modern gelişmiş hareket kontrol sistemlerinde temel bir çözüm haline getirir.

HONPINE Harmonik Redüktör Teknolojisi, Harmonik Tahrik Aktüatörü Gelişiminin Temelini Nasıl Attı?

Harmonik redüktör teknolojisi alanında, HONPINE 2017 yılında ilk 3D eşlenik çift yay diş profilli hassas redüktörünü başarıyla geliştirdiğinden bu yana ürün performansını sürekli olarak optimize etmektedir.

Bu tescilli diş profili tasarımı, aktarım doğruluğunu artırmaya, hizmet ömrünü uzatmaya ve gürültü ile titreşimi azaltmaya yardımcı olurken, aynı zamanda gelecekte tork sensörlerinin entegrasyonu için güçlü bir teknik temel sağlar.

Şu anda, HONPINE harmonik redüktörleri şunları sağlayabilmektedir:

40 yay-saniyesinin altında aktarım doğruluğu,

10 yay-saniyesinden daha az boşluk,

ve 10,000 saati aşan hassasiyet koruması.

Tüm kritik bileşenler, ürün tutarlılığını ve uzun vadeli güvenilirliği sağlamak için ısıl işlem ve sert finiş işleme süreçlerinden geçmektedir.

Buna ek olarak, HONPINE altı eksenli kuvvet sensörü şirketi Haibosen Technology'ye yatırım yaparak “redüktör entegre tork sensörleri” alanındaki bağımsız Ar-Ge kabiliyetlerini ve tedarik zinciri avantajlarını daha da güçlendirmiştir.

Harmonik Tahrik Redüktörünün Gelişmiş Üretim ve Kalite Kontrol Kabiliyetleri

Üretimde, HONPINE uluslararası düzeyde gelişmiş birden fazla işleme ve denetim sistemi kullanıma almıştır.

Dişli üretimi için, bileşen hassasiyetinin Grade 5 standartlarının üzerine çıkmasını sağlayan bir dişli skiving prosesi benimsenmiştir. Koordinat ölçüm makineleri (CMM), dişli ölçüm merkezleri ve yuvarlaklık ölçüm cihazlarını içeren tam süreç kalite kontrol sistemi ile birleştirildiğinde, HONPINE hem ultra yüksek hassasiyet hem de istikrarlı büyük ölçekli üretim kabiliyeti sağlar.

Aynı zamanda, bağımsız olarak kontrol edilen Ar-Ge sistemi ve tedarik zinciri entegrasyon kabiliyetleri sayesinde, HONPINE çip, bakır ve çelik gibi yalnızca temel hammaddeler hariç olmak üzere neredeyse tüm çekirdek bileşenlerin şirket içinde geliştirilmesini ve üretilmesini gerçekleştirmiştir.

Endüstriyel otomasyon ve servis robotları dahil farklı uygulama senaryoları için, HONPINE aşağıdakilere odaklanan özelleştirilmiş çözümler sunabilmektedir:

yüksek yük kapasitesi,

veya hafif tasarım,

robotik ve akıllı ekipman endüstrilerinin güvenli, güvenilir ve modüler hassas güç aktarım bileşenlerine yönelik taleplerini karşılamaktadır.

Suzhou ve Shanghai'daki üretim üsleri arasında koordine edilen üretim operasyonlarıyla, HONPINE harmonik redüktörleri sektör lideri ürün spesifikasyonlarına ve üretim standartlarına ulaşmıştır.
