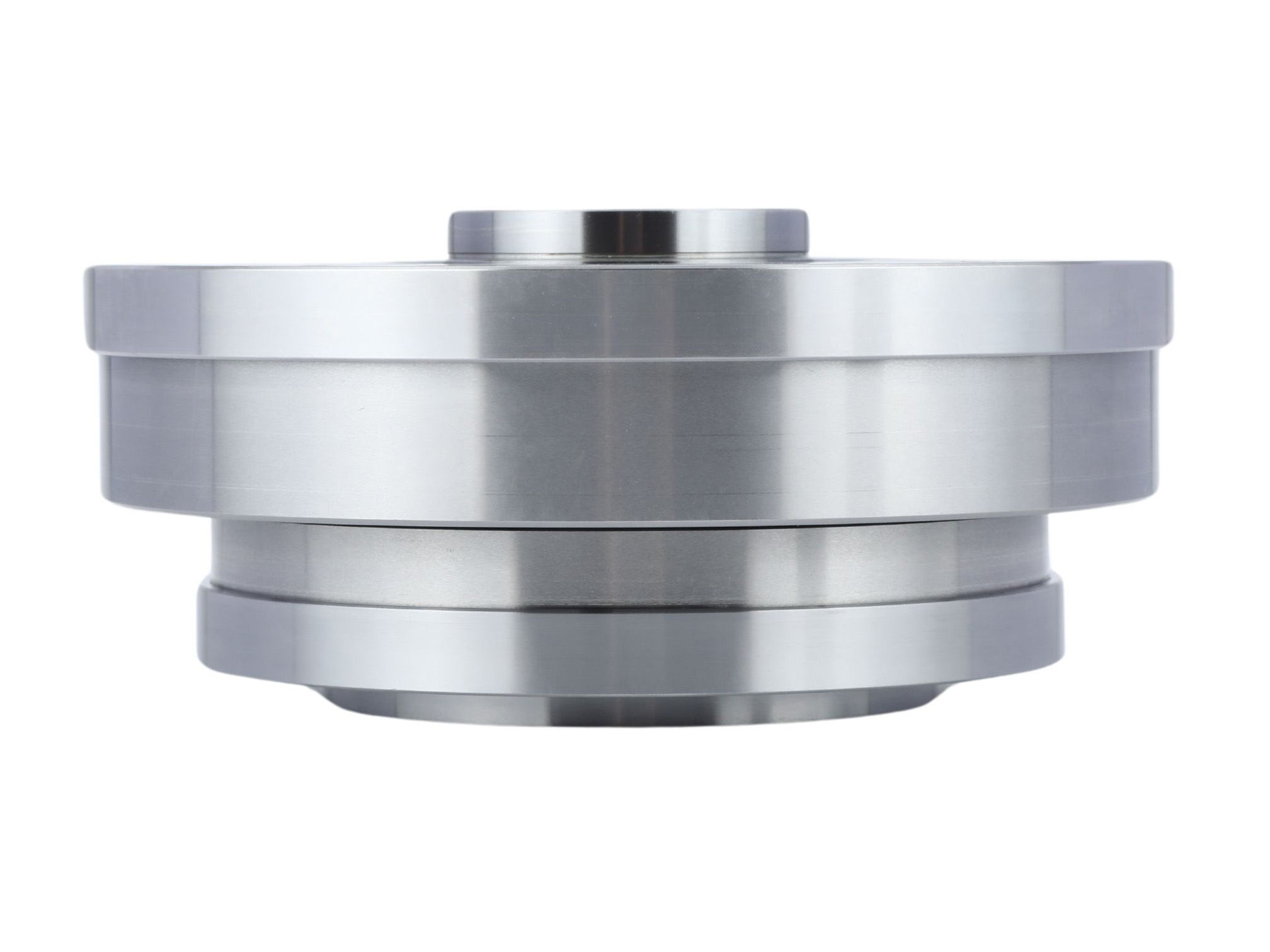

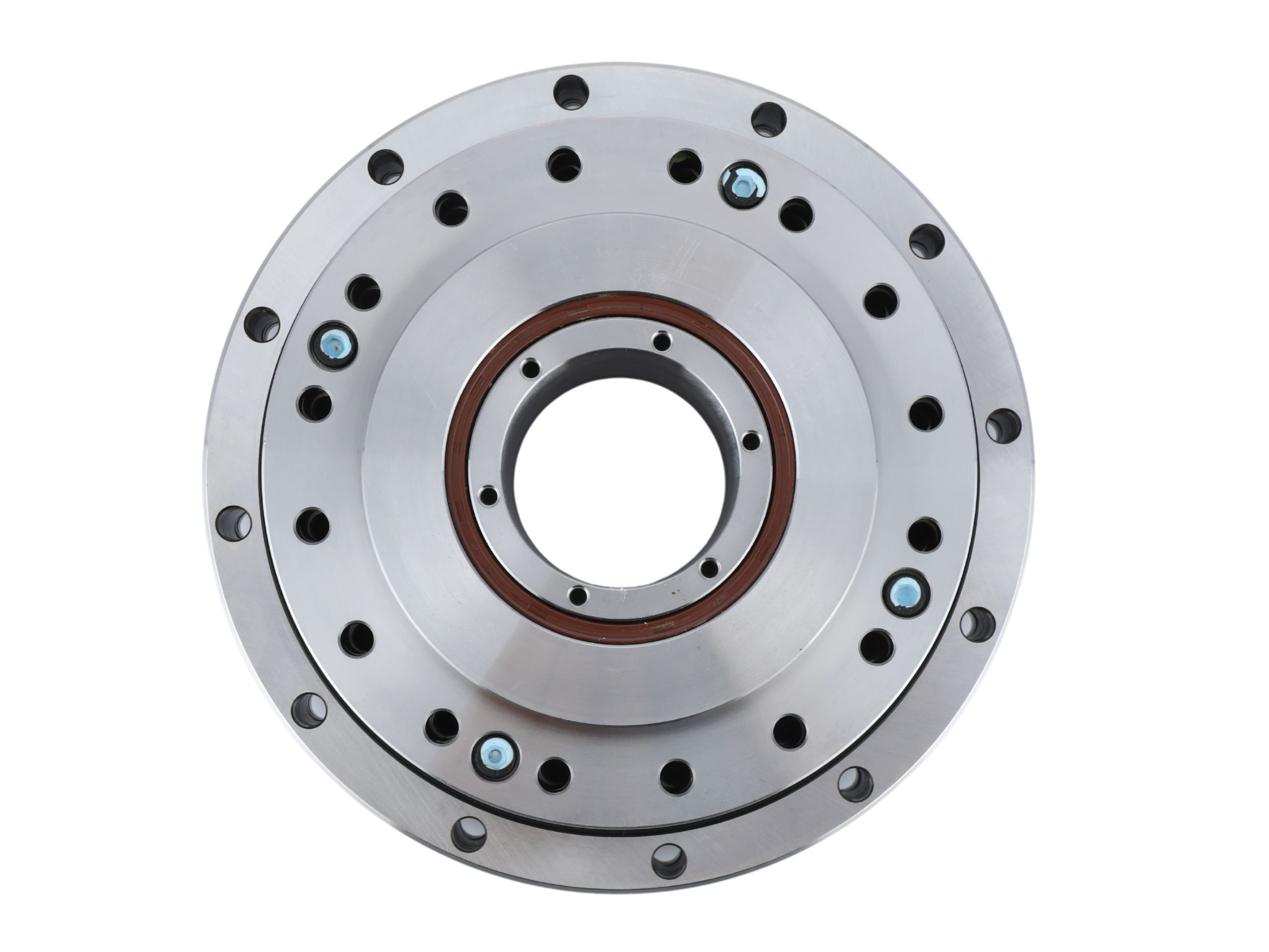

Yüksek Torklu Şapka Tipi Büyük İçi Boş Mil Harmonik Redüksiyon Dişlisi

Name: Yüksek Torklu Şapka Tipi Büyük İçi Boş Mil Harmonik Redüksiyon Dişlisi
SKU: 0

● Giriş

FHG-AH serisi harmonik redüksiyon dişlisi, yüksek tork, büyük içi boş mil ve ağır yük uygulamaları için tasarlanmıştır. Üstten şapka tipi flexspline ve büyük boyutlu içi boş mil yapısına sahip bir dalga jeneratörü kamı içeren bu seri, kabloların, vida millerinin ve optik yolların merkezi boşluğundan zahmetsizce geçirilmesini sağlar ve büyük bileşenlerin geçirilmesiyle ilgili zorlukları etkili bir şekilde giderir. Bu tür gereksinimler için optimize edilmiş bir çözüm sunar. Seri genellikle giriş entegrasyonu için senkron kasnak bağlantıları veya büyük içi boş mil dişli yapıları kullanır.

Bize Ulaşın

Özellikler

● Büyük içi boş mil ve delik tasarımı, büyük boyutlu bileşenlerin geçişini kolaylaştırır

● Artırılmış tork kapasitesi, geliştirilmiş yük taşıma performansı, ve üstün rijitlik

● Olağanüstü dönme hassasiyeti ve tekrarlanabilir konumlandırma doğruluğu

● Özel tork, içi boş mil/delik entegrasyonu, ve yüksek yük kapasitesi gerektiren makineler için idealdir

Teknik Özellikler

Sayfa 1



Model	Redüksiyon oranı	2000r/min girişte anma torku		Kalkış/duruşta tepe torku		İzin verilen maks. ortalama yük torku değeri		Anlık izin verilen maks. tork		İzin verilen maks. giriş dönme hızı(r/min)	İzin verilen ort. giriş dönme hızı(r/min)	Boşluk	Ağırlık
Model	Redüksiyon oranı	Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	Gres yağlayıcı	Gres yağlayıcı	yay saniyesi	kg
FHG-45-50-AH	50	229	23	650	66	584	60	1235	126	3800	3000	12	10
FHG-45-80-AH	80	407	42	918	94	507	52	1651	168	3800	3000	8	10
FHG-45-100-AH	100	457	47	982	100	650	66	2041	208	3800	3000	6	10
FHG-45-120-AH	120	524	53	1070	109	806	82	2288	233	3800	3000	5	10
FHG-45-160-AH	160	524	53	1147	117	819	84	2483	253	3800	3000	4	10
FHG-50-80-AH	80	484	49	1223	125	675	69	2418	247	3500	2500	8	15
FHG-50-100-AH	100	612	62	1274	130	866	88	2678	273	3500	2500	6	15
FHG-50-120-AH	120	692	71	1404	143	1057	108	2678	273	3500	2500	5	15
FHG-50-160-AH	160	692	71	1534	157	1096	112	3187	325	3500	2500	4	15
FHS-58-50-AH	50	176	18	1020	104	260	27	1960	200	3000	2200	10	20
FHG-58-80-AH	80	714	73	1924	196	1003	102	3187	325	3000	2200	6	20
FHG-58-100-AH	100	905	92	2067	211	1378	141	4134	422	3000	2200	5	20
FHG-58-120-AH	120	971	99	2236	228	1547	158	4329	442	3000	2200	4	20
FHG-58-160-AH	160	971	99	2392	244	1573	161	4459	455	3000	2200	3	20
FHG-65-80-AH	80	971	99	2743	280	1352	138	4836	493	2800	1900	6	28.5
FHG-65-100-AH	100	1238	126	2990	305	1976	202	6179	631	2800	1900	5	28.5
FHG-65-120-AH	120	1238	126	3263	333	2041	208	6179	631	2800	1900	4	28.5
FHG-65-160-AH	160	1238	126	3419	349	2041	208	6179	631	2800	1900	3	28.5
