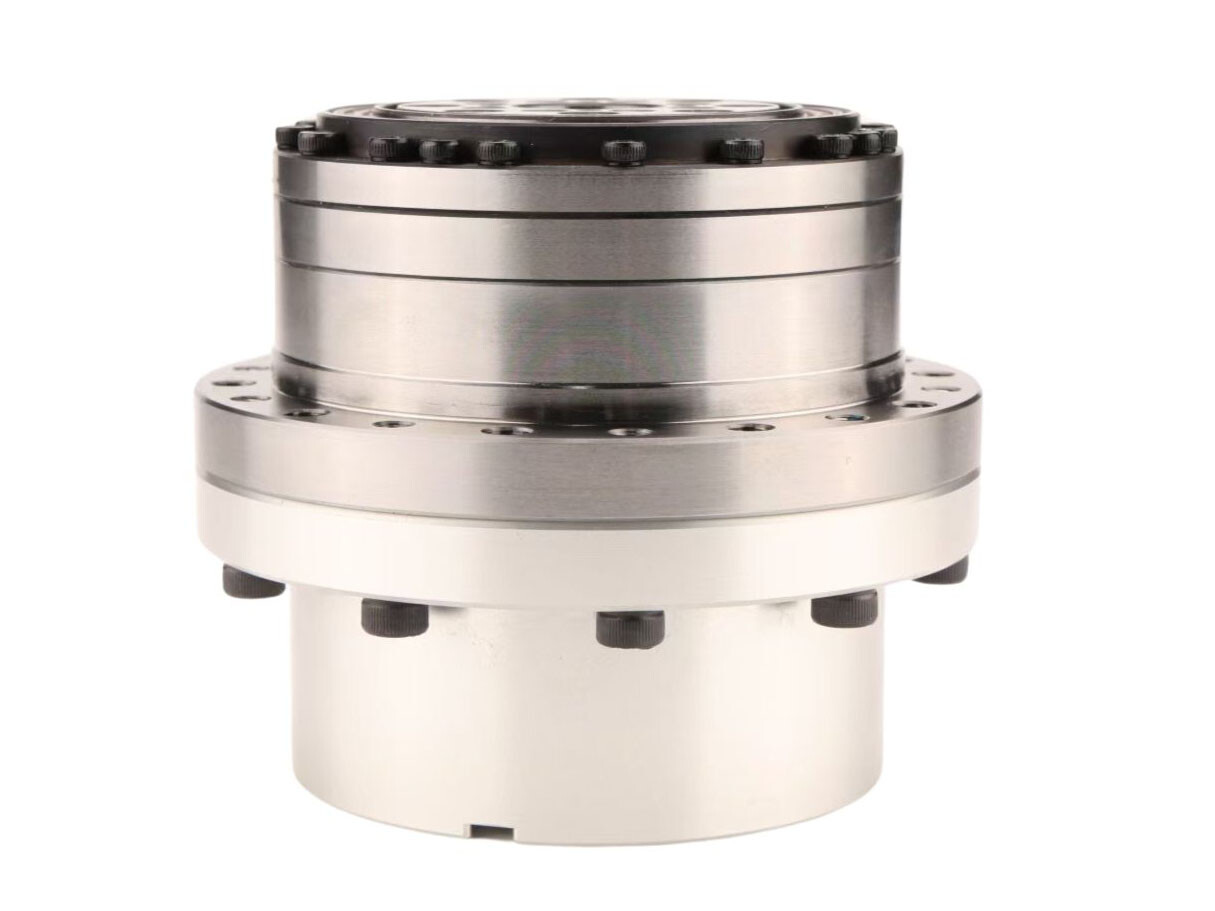

Doğrudan Motor Bağlantı Flanşlı Harmonik Redüktör

Name: Doğrudan Motor Bağlantı Flanşlı Harmonik Redüktör
SKU: 0

● Giriş

LCSG-RDB harmonik redüktör serisi, müşteriler için doğrudan motor bağlantısını kolaylaştırmak amacıyla FSG-I platformu temel alınarak tasarlanmıştır. Önceden tasarlanmış motor mili bağlantı deliklerine ve motor montaj flanşlarına sahiptir; redüktör, fabrikada özel yağlama gresleriyle içten sızdırmaz şekilde kapatılmıştır. Bu seri, çalışma sırasında genellikle sabit bir dairesel kam ucu ve doğrudan motora bağlanan bir çıkış esnek kam ucu kullanır. Doğrudan motor bağlantısı ve özel sızdırmazlık flanşları gerektiren uygulamalar için olağanüstü kolaylık sağlar - müşteriler, tedarikten sonra hemen kullanım için motor bağlantısını yalnızca vidalarla sabitleyebilir. Bu tasarım, doğrudan tahrik gereksinimi olan kullanıcılar için sızdırmazlık bütünlüğünü korurken entegrasyonu kolaylaştırır.

Bize Ulaşın

Özellikler

● FSG serisi tasarımına dayalı sızdırmaz bir flanş ve ön işlenmiş motor mili bağlantı deliklerine sahiptir

● Özel flanş imalatı ihtiyacını ortadan kaldırarak müşteri kurulumunu büyük ölçüde basitleştirir

● Mükemmel dönme ve konumlandırma hassasiyeti sunar

● Eş eksenli giriş ve çıkış konfigürasyonu

Teknik Özellikler

Sayfa 1



Başlangıç Torku c N m
Redüksiyon oranı	Model	14	17	20	25	32	40	50	58
50		8.8	27	43	56	85	136	-	-
80		7.5	25	36	50	74	117	179	244
100		6.9	24	32	49	72	112	171	231
120		-	24	31	48	68	110	-	-
160		-	-	31	47	67	105	-	-

Sayfa 2



LCSG Serisi Harmonik Hız Redüktörü Eğilme Momenti Yük Tablosu
Model	İzin Verilen Kullanım Değerleri	Anlık izin verilen değer
LCSG-14	Mb di 20Nm	Mb max 40Nm
	Ft di 180N	Ft max 320N
	F a di 180N	F a max320N
LCSG-17	Mb di30Nm	Mb max 60Nm
	Ft di 230N	Ft max 400N
	F a di230N	F a max 400N
LCSG-20	Mb di 42Nm	Mb max 80Nm
	Ft di 270N	Ft max 480N
	F a di 270N	F a max 480N
LCSG-25	Mb di 80Nm	Mb max160Nm
	Ft di 440N	Ft max 770N
	F a di 440N	F a max 770N
LCSG-32	Mb di 220Nm	Mb max 440Nm
	Ft di 900N	Ft max 1600N
	F a di 900N	F a max 1600N
LCSG-40	Mb di 320Nm	Mbmax 650Nm
	Ft di 1000N	Ft max 1750N
	F a di 1000N	F a max 1750N

Sayfa3



Ürün Model	Redüksiyon oranı	Girişte anma torku 2000r/min	Başlatma ve durdurma sırasında maksimum izin verilen tork	Ortalama yük torku Maksimum izin verilen değer	Maksimum anlık izin verilen tork	Maksimum izin verilen giriş hızı	İzin verilen ortalama giriş hızı	Boşluk	Senkron kayışın maksimum gerilmesi	Ağırlık	Tasarım Kullanım ömrü
Ürün Model	Redüksiyon oranı	N m	N m	Nm	Nm	r/min	r/min	Ark saniye	N	Kg	Saat
14	50	6.6	23	8.6	43	8000	3500	≤20	≤77	0.72	10000
	80	9.6	29	13.5	57			≤10			15000
	100	9.6	34	13.5	66			≤10			15000
17	50	19.8	42	32	86	7000	3500	≤20	≤92	1.0	10000
	80	27.5	53	33	108			≤10			15000
	100	30	66	49	134			≤10			15000
	120	30	66	49	107			≤10			15000
20	50	32	69	42	121	6000	3500	≤20	≤136	1.38	10000
	80	42	91	58	158			≤10			15000
	100	50	102	61	182			≤10			15000
	120	50	108	61	182			≤10			15000
	160	50	113	61	182			≤10			15000
25	50	48	121	68.5	230	5500	3500	≤20	≤147	2.15	10000
	80	78	169	107	315			≤10			15000
	100	84	194	133	351			≤10			15000
	120	84	207	133	376			≤10 ≤10			15000
	160	84	217	133	388			≤10 ≤10			15000
32	50	94	267	133	472	4500	3500	≤20	≤154	4.3	10000
	80	146	376	206	702			≤10			15000
	100	169	411	267	800			≤10			15000
	120	169	436	267	848			≤10			15000
	160	169	459	267	848			≤10			15000
40	50	169	497	242	847	4000	3000	≤10	≤294	7.8	10000
	80	255	641	351	1210			≤10			15000
	100	328	702	460	1334			≤10			15000
	120	363	762	557	1458			≤10			15000
	160	363	800	557	1458			≤10			15000
50	80	459	1163	641	2297	3000	2500	≤10	≤373	14.5	15000
	100	580	1211	823	2545			≤10			15000
	120	654	1334	1004	2545			≤10			15000
	160	654	1458	1041	3025			≤10			15000
58	80	678	1828	951	3026	3000	2200	≤10	≤1300	20.0	15000
	100	860	1964	1309	3927			≤10			15000
	120	921	2124	1470	4113			≤10			15000
	160	921	2272	1494	4236			≤10			15000
