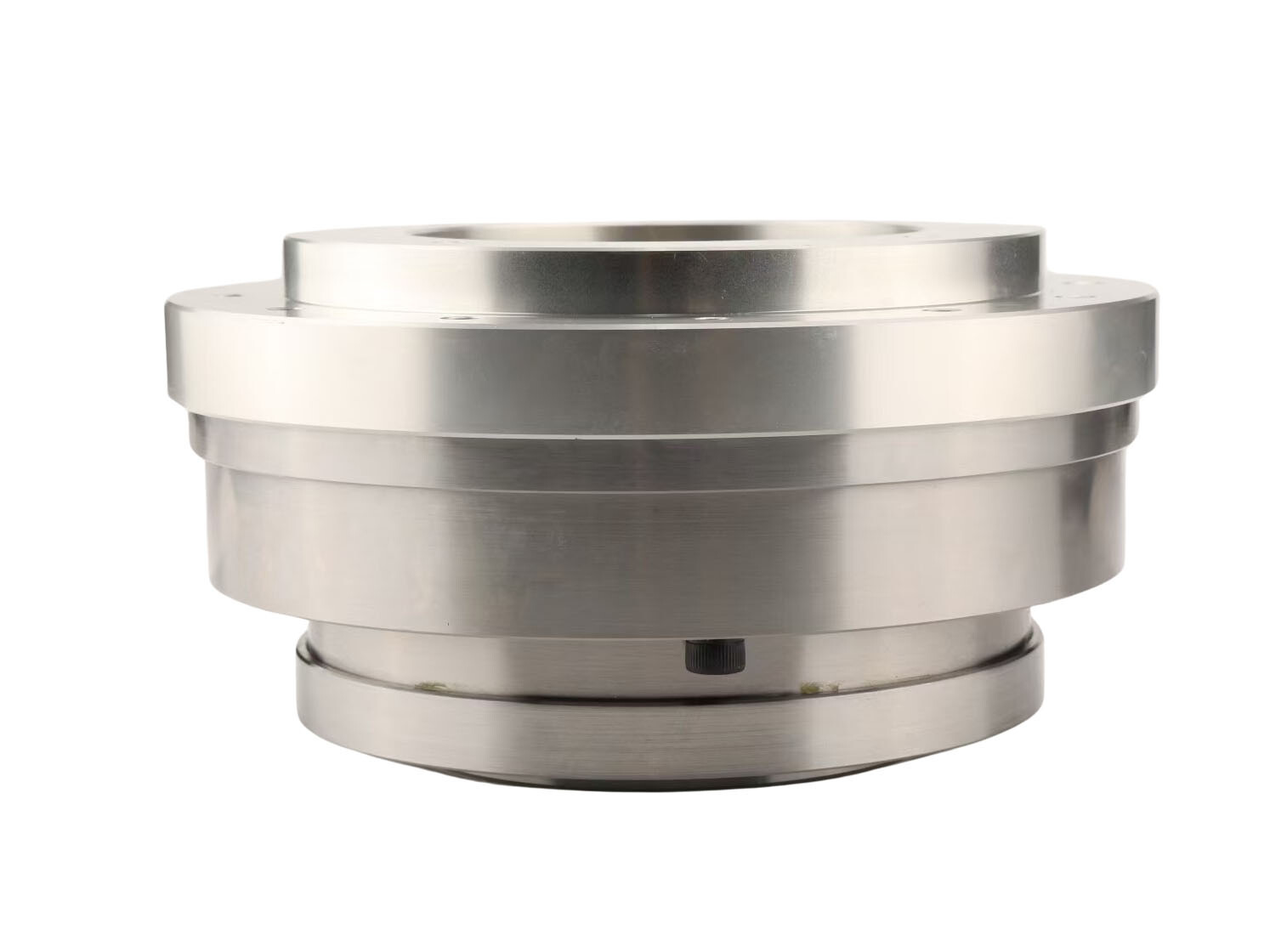

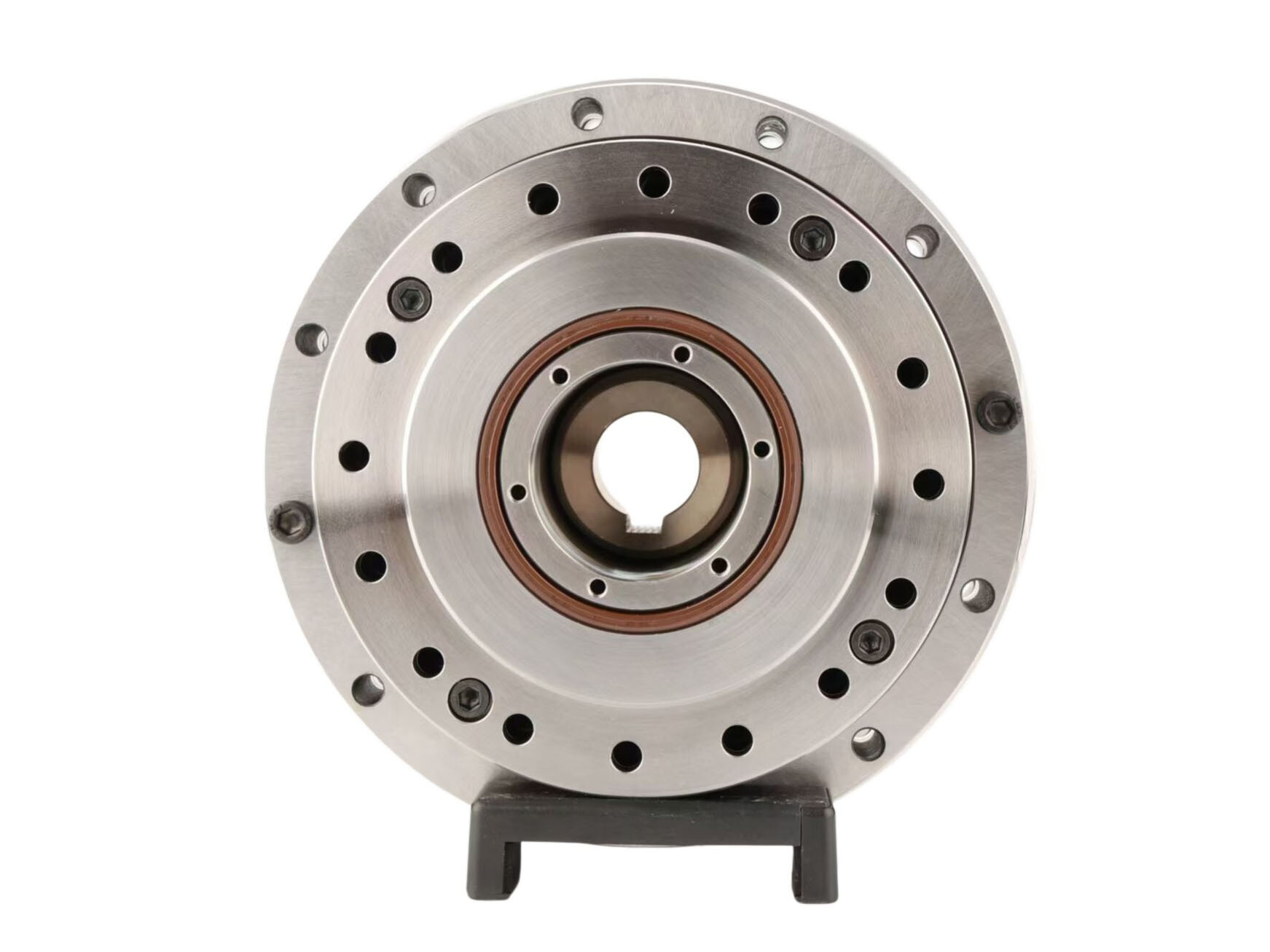

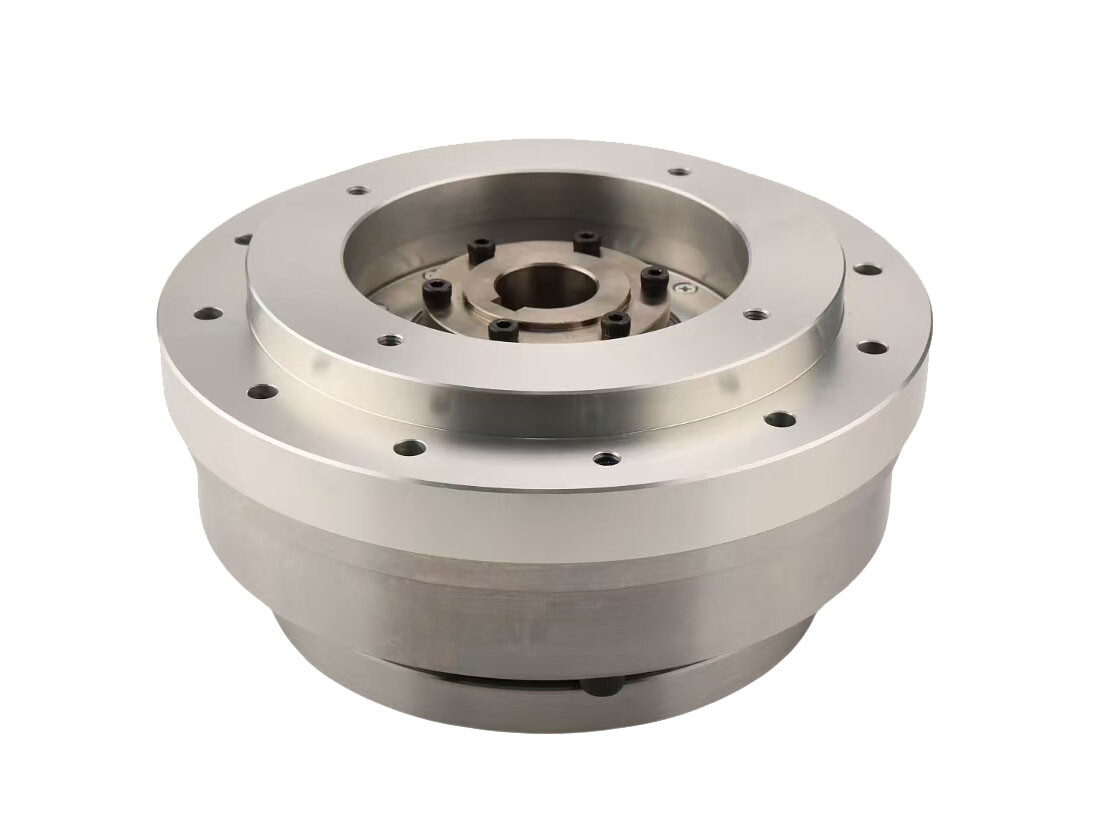

Yüksek Rijitlikli Motor Mili Flanşlı Harmonik Tahrik Redüktörü

Name: Yüksek Rijitlikli Motor Mili Flanşlı Harmonik Tahrik Redüktörü
SKU: 0

● Giriş

LHSG-RDP serisi harmonik tahrik redüktörü, doğrudan motor entegrasyonu gerektiren müşterilere uyum sağlamak için yüksek rijitlikli FHG-I platformu üzerinde geliştirilmiştir. Ön işlenmiş motor mili bağlantı delikleri ve motor montaj flanşlarını içerir; dişli ünitesi ise fabrikada özel yağlama gresi ile sızdırmaz şekilde kapatılmıştır. Bu seri genellikle sabit bir flexspline ucu ve çalışma sırasında motora doğrudan bağlanan bir çıkış circular spline ucu kullanır. Doğrudan motor bağlantısı ve artırılmış harmonik tahrik rijitliği gerektiren uygulamalar için olağanüstü kolaylık sunar – müşteriler, satın alma sonrasında yalnızca motor milini hizalayıp bağlantı elemanlarını sıkarak hemen kullanıma başlayabilir. Bu tasarım, yüksek rijitlikli doğrudan tahrik senaryolarında yapısal sağlamlığı korurken kurulum verimliliğini optimize eder.

Bize Ulaşın

Özellikler

● Motor mili ve flanş ile entegre edilmiştir, FHG serisi platformuna dayalı olarak ön işlenmiş motor bağlantı deliklerine sahiptir

● Özel flanş üretim gereksinimlerini ortadan kaldırarak müşteri entegrasyonunu önemli ölçüde basitleştirir

● Üstün dönme hassasiyeti ve tekrarlanabilir konumlandırma performansı sağlar

● Eş eksenli giriş/çıkış mili hizalaması

Teknik Özellikler

Sayfa 1



Başlangıç Torku c N m
Model Redüksiyon oranı	14	17	20	25	32	40
50	5	7	9	18	35	62
80	3.5	5	6	11	22	38
100	3.2	4	5.2	9.5	21	35
120	—	3.5	4	8.5	18	30
160	—	—	3.8	7	15	27

Sayfa 2



LHSG serisi harmonik redüktör eğilme momenti yük tablosu (daha fazla değil)
Model	İzin verilen değerleri kullanın	Anlık izin verilen değer
LHSG-14	Mbdi 41Nm	Mb max 80Nm
	Ftdi 270N	Ft max 490N
	F a di 270N	F a max 490N
LHSG-17	Mbdi 72Nm	Mb max 140Nm
	Ft di 40ON	F t max 700N
	F a di 40ON	F a max 70ON
LHSG-20	Mbdi 140Nm	M b max 280Nm
	Ftdi 650N	Ft max 1150N
	Fa di 650N	F a ma×1150N
LHSG-25	Mb di 243Nm	M b max 480Nm
	Ft di 900N	F t max 160ON
	F a di 90ON	F a max 160ON
LHSG-32	Mbdi 460Nm	M b max 90ONm
	Ft di 1350N	Ft max 230ON
	F a di 1350N	F a max 230ON
LHSG-40	Mbdi 600Nm	M b max 120ONm
	Ftdi 200ON	F t max 350ON
	Fa di 200ON	F a max 350ON
LHSG-50	Mb di 2250Nm	M b max 8900Nm
	Ft di 2850N	F t max 11600N
	F a di 2850N	F a max 11160N
LHSG-58	Mbdi 2500Nm	M b max 10000Nm
	Ft di 3200N	Ft max 13000N
	Fa di 3200N	F a max 13000N

Sayfa3



Ürün Model	Redüksiyon oranı	Giriş 2000r/min'de nominal tork	Başlatma ve durdurma sırasında izin verilen maksimum tork	Ortalama yük torkunun izin verilen maksimum değeri	İzin verilen maksimum anlık tork	İzin verilen maksimum giriş hızı	İzin verilen ortalama giriş hızı	Boşluk	Ağırlık	Kullanım Ömrü
		Nm	N m	N m	Nm	r/min	r/min	Yay saniyesi	Kg	Saat
14	50	6.6	23	8.6	43	8000	3500	≤10	0.51	10000
	80	9.6	29	13.5	57			≤10		15000
	100	9.6	34	13.5	66			≤10		15000
17	50	19.8	42	32.5	86	7000	3500	≤10	0.68	10000
	80	27.5	53	33.5	108			≤10		15000
	100	30	66	48.5	134			≤10		15000
	120	30	66	48.5	107			≤10		15000
20	50	32	69	42	121	6000	3500	≤10	0.98	10000
	80	42	91	58	158			≤10		15000
	100	50	102	61	182			≤10		15000
	120	50	108	61	182			≤10		15000
	160	50	113	61	182			≤10		15000
25	50	48	121	68.5	230	5500	3500	≤10	1.47	10000
	80	78	169	107.5	315			≤10		15000
	100	84	194	133	351			≤10		15000
	120	84	207	133	376			≤10		15000
	160	84	217	133	388			≤10		15000
32	50	94	267	133	472	4500	3500	≤10	3.19	10000
	80	146	376	206	702			≤10		15000
	100	169	411	267	800			≤10		15000
	120	169	436	267	848			≤10		15000
	160	169	459	267	848			≤10		15000
40	50	169	497	242	847	4000	3000	≤10	5.0	10000
	80	255	641	351	1210			≤10		15000
	100	328	702	460	1334			≤10		15000
	120	363	762	557	1458			≤10		15000
	160	363	800	557	1458			≤10		15000
50	80	459	1163	642	2297	3000	2500	≤10	9.0	15000
	100	580	1211	823	2545			≤10		15000
	120	654	1334	1005	2545			≤10		15000
	160	654	1458	1042	3025			≤10		15000
58	80	678	1828	951	3026	3000	2200	≤10	14.8	15000
	100	860	1964	1309	3927			≤10		15000
	120	921	2124	1470	4113			≤10		15000
	160	921	2272	1494	4236			≤10		15000

İndir(3D /PDF)
