Şapka Tipi Kompakt Eksenel Boyutlara Sahip Küçük Harmonik Redüktör

Name: Şapka Tipi Kompakt Eksenel Boyutlara Sahip Küçük Harmonik Redüktör
SKU: 0

● Giriş

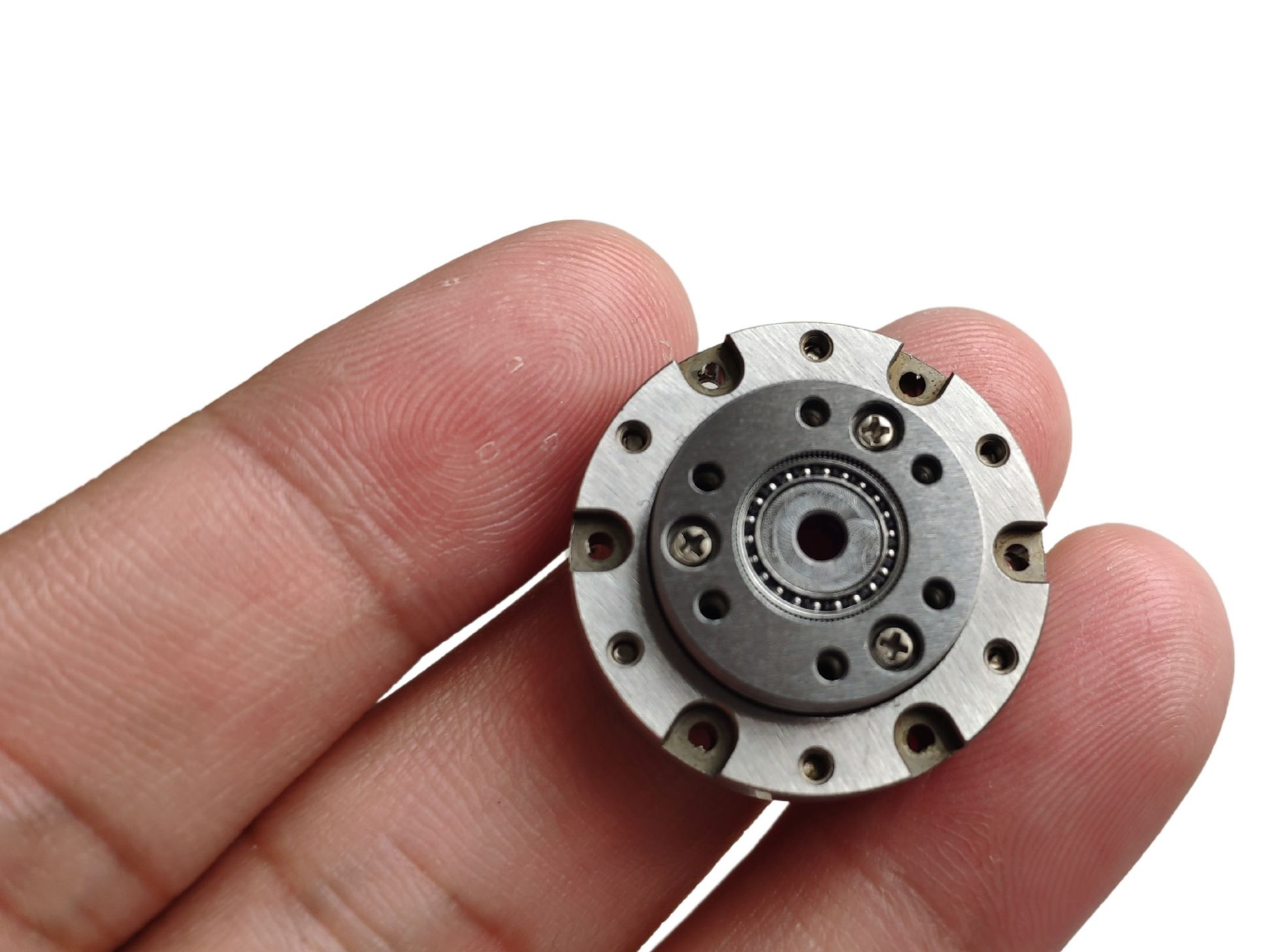

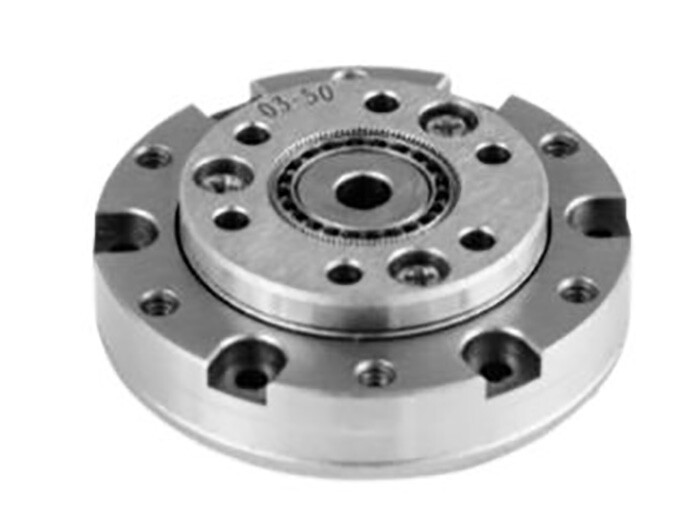

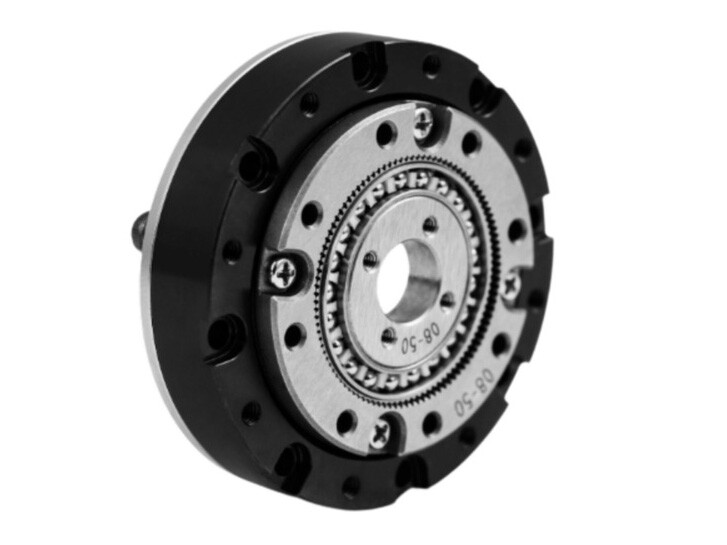

SHD-mini serisi harmonik redüktör, küçük hacim ve ağırlık gereksinimleri olan uygulamalar için tasarlanmıştır; kompakt eksenel boyutlar ve şapka tipi bir flexspline sunar. Bu seri, yalnızca hemen kullanıma hazır ön montajlı modüler ürünler sağlar. Ana rulman, harici yükleri doğrudan desteklemek için kompakt dört nokta temaslı bilyalı rulmanlar kullanır. Bu serideki mil deliği boyutları, belirli motor mili ölçülerine uyacak şekilde özelleştirilebilir. Mekanik tasarım gereksinimlerinize göre en uygun motor modelini seçin.

Bize Ulaşın

Özellikler

● Kompakt boyut ve hafif tasarım

● Kompakt ve sadeleştirilmiş tasarım

● Mükemmel dönme doğruluğu ve konumlandırma hassasiyeti

● Eş eksenli giriş ve çıkış konfigürasyonu

Teknik Özellikler

Sayfa 1



Model		Dişli Oranı	2000r/min giriş hızında nominal tork [N.m]	Başlatma ve durdurma sırasında izin verilen tepe torku [N.m]	Ortalama yük torkunun izin verilen maksimum değeri [N.m]	İzin verilen maksimum anlık tork [N.m]	İzin verilen maksimum giriş hızı [r/min]	İzin verilen ortalama giriş hızı [r/min]	Dişli Boşluğu (arcsec)	1/4GD[kgcm2]	Ağırlık (kg)
SHD Serisi	03	30	0.08	0.15	0.12	0.25	10000	6500	≤20	7.0x10-4	0.016
	03	50	0.13	0.24	0.16	0.5	10000	6500	≤20	7.0x10-4	0.016
	05	30	0.23	0.47	0.35	0.85	10000	6500	≤20	2.5x10-4	0.040
		50	0.38	0.87	0.5	1.7			≤20
		80	0.5	1.2	0.82	2.2			≤10
	08	30	0.8	1.6	1.3	3.2	8500	3500	≤20	3.2x10-3	0.061
		50	1.6	3.16	2.1	6.1			≤20
		80	2.1	4	2.9	7.5			≤10
		100	2.4	4.6	3.2	8.7			≤10
	11	30	2.1	4.1	3.1	8.2	8500	3500	≤20	1.4x10-2	0.127
		50	3.2	7.8	5.1	15			≤20
		80	4.2	9.5	7.2	20			≤10
		100	4.8	10.5	8.7	23			≤10
	14	30	3.8	8.7	6.2	15	8500	3500	≤20	3.4x10-1	0.312
		50	4.8	16	6.8	32			≤20
		80	6.4	22	9.5	45			≤10
		100	7.4	26	10.8	50			≤10
