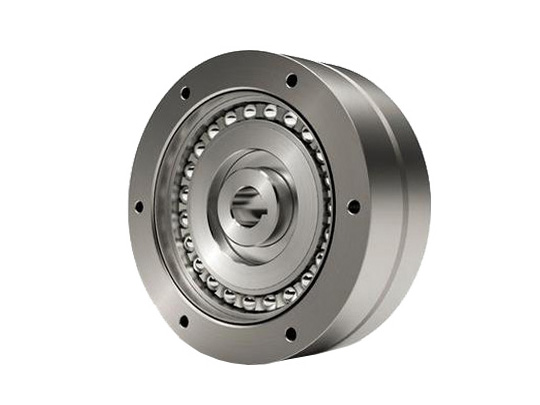

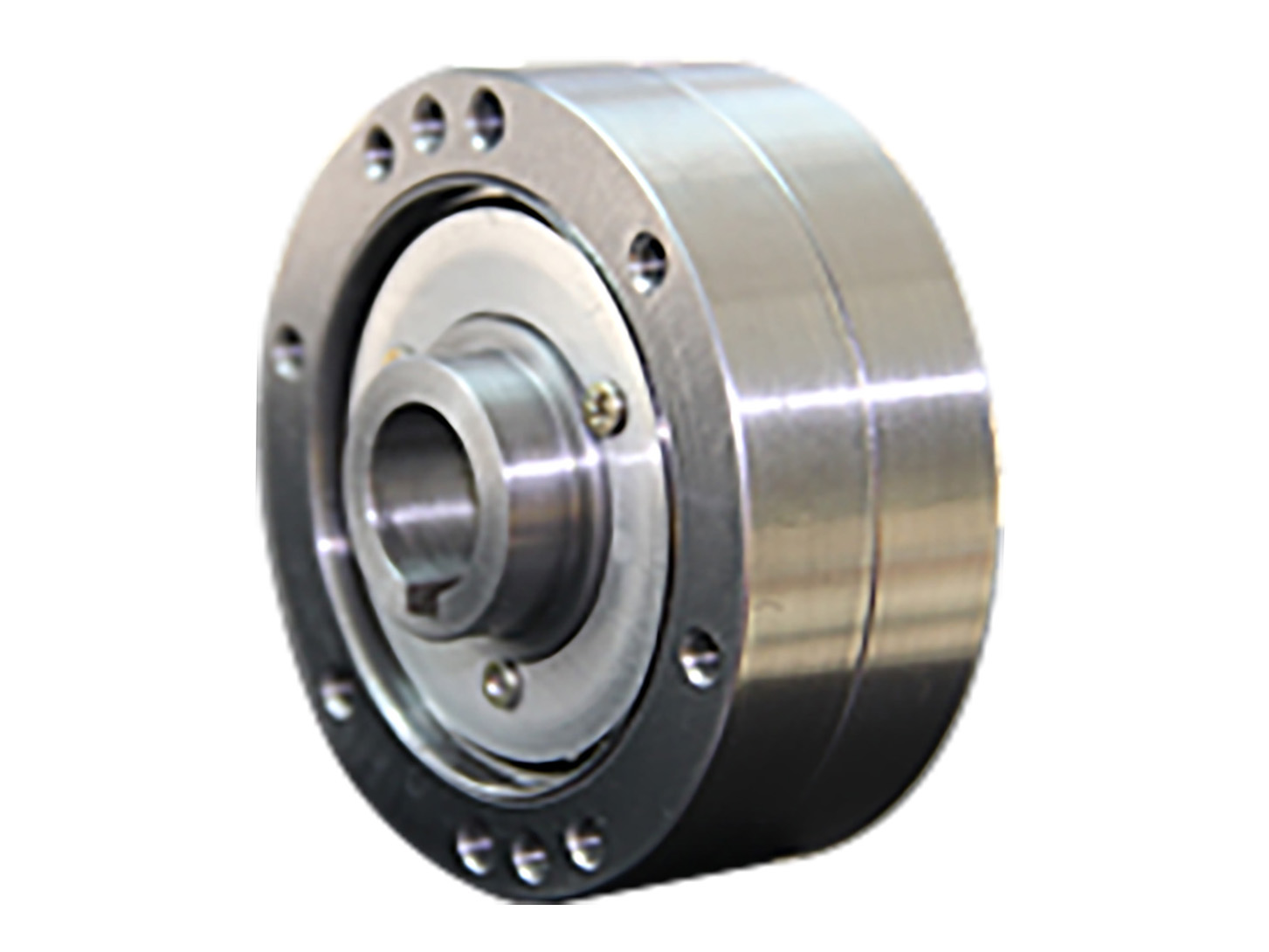

Yüksek Torklu FDS Ultra Kompakt Tasarımlı Harmonik Tahrik Dişlisi

Name: Yüksek Torklu FDS Ultra Kompakt Tasarımlı Harmonik Tahrik Dişlisi
SKU: 0

● Giriş

Diferansiyel dişli FDS serisi, kombine tip ve komponent tip olarak ikiye ayrılır. Kombine tip, diferansiyel mekanizmayı ekipmana kolay montaj için tek bir ünitede entegre etmeyi amaçlar ve gövdesi, transmisyon dişlilerinin, kasnakların vb. doğrudan monte edilmesine olanak tanır. Komponent tip ise düz ve ince bir tasarımı hedefler, böylece müşteriler kendi muhafaza gövdelerini tasarlayabilir ve yapısal gereksinimlerine göre cihaz alanını optimize edebilir.
Harmonic Drive'ın benzersiz çalışma prensibini kullanan bu ürün, çalışma sırasında faz ve zamanlama ince ayarı yapabilen ultra kompakt bir diferansiyel cihazdır.
FDS serisinin kombine tipi, kombine tipin ek ön ve arka sızdırmazlık flanşları ile destek rulmanları içermesi dışında, pancake komponent tipi ile aynı dört temel bileşeni paylaşır. FDS serisi, cup tipi FSG serisi ile aynı çalışma prensibiyle çalışır. Pancake flexspline'ın şekli, cup flexspline tabanının kesitiyle aynıdır ve wave generator rulmanları iki sıra halinde düzenlenmiştir; ayrıca circular spline ve flexspline'ın diş genişliği, daha yüksek tork kapasitesini karşılamak için artırılmıştır. Buna ek olarak, pancake tip, çıkış miline bağlantı için flexspline ile aynı diş sayısına sahip ilave bir circular spline içerir.

Bize Ulaşın

Özellikler

● Bu harmonik tahrik, kompakt boyutlara sahip alçak profilli, düz ve ince bir tasarıma sahiptir

● Yüksek tork çıkış kapasitesi sunar

● Mükemmel dönme ve konumlandırma hassasiyeti sağlar

● Eş eksenli giriş/çıkış mili hizalaması

● Ayar mili ile çıkış mili arasındaki yüksek redüksiyon oranı, minimum ayar torku gerektirirken hassas mikro ayarlara olanak tanır

● Renkli baskı makinelerinde merdanelerin faz ayarı için yaygın olarak kullanılır

Teknik Özellikler

Sayfa 1



Model	Redüksi-yon oranı	2000r/min girişte anma torku		Kalkış/duruşta tepe torku		İzin verilen maks. ortalama yük torku değeri		Anlık izin verilen maks. tork		İzin verilen maks. giriş dönme hızı(r/min)	İzin verilen ort. giriş dönme hızı(r/min)	Ağırlık
Model	Redüksi-yon oranı	Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	Gres yağlayıcı	Gres yağlayıcı	kg
FDS-14-50-CJ	50	4.4	0.45	5.4	0.55	5.4	0.55	13.7	1.4	3600	2500	0.2
FDS-14-88-CJ	88	5.9	0.6	9.8	1	9.8	1	19.6	2	3600	2500	0.2
FDS-14-100-CJ	100	7.8	0.8	13.7	1.4	9.8	1	19.6	2	3600	2500	0.2
FDS-14-110-CJ	110	7.8	0.8	13.7	1.4	9.8	1	19.6	2	3600	2500	0.2
FDS-17-50-CJ	50	15	1.6	20	2.1	20	2.1	41	4.2	3600	2500	0.4
FDS-17-80-CJ	80	20	2.1	25	2.5	24	2.5	45	4.6	3600	2500	0.4
FDS-17-100-CJ	100	24	2.5	33	3.4	26	2.7	56	5.8	3600	2500	0.4
FDS-17-120-CJ	120	24	2.5	40	4.1	26	2.7	60	6.2	3600	2500	0.4
FDS-20-50-CJ	50	25	2.5	34	3.5	34	3.5	69	7	3600	2500	0.6
FDS-20-80-CJ	80	34	3.5	41	4.2	41	4.2	72	7.3	3600	2500	0.6
FDS-20-100-CJ	100	40	4.1	53	5.4	49	5	94	9.6	3600	2500	0.6
FDS-20-128-CJ	128	40	4.1	67	6.8	49	5	102	10.4	3600	2500	0.6
FDS-20-160-CJ	160	40	4.1	77	7.9	49	5	86	8.8	3600	2500	0.6
FDS-25-50-CJ	50	39	4	55	5.6	55	5.6	108	11	3600	2500	1
FDS-25-80-CJ	80	56	5.7	69	7.0	69	7	122	12.4	3600	2500	1
FDS-25-100-CJ	100	67	6.8	91	9.3	91	9.3	160	16.3	3600	2500	1
FDS-25-120-CJ	120	67	6.8	108	11	108	11	190	19.4	3600	2500	1
FDS-25-160-CJ	160	67	6.8	135	13.8	108	11	172	17.6	3600	2500	1
FDS-25-200-CJ	200	67	6.8	147	15	108	11	172	17.6	3600	2500	1
FDS-32-50-CJ	50	76	7.8	108	11	108	11	216	22	3600	2300	2
FDS-32-78-CJ	78	108	11	137	14	137	14	245	25	3600	2300	2
FDS-32-100-CJ	100	137	14	176	18	176	18	323	33	3600	2300	2
FDS-32-131-CJ	131	137	14	255	26	216	22	451	46	3600	2300	2
FDS-32-157-CJ	157	137	14	294	30	216	22	500	51	3600	2300	2
FDS-32-200-CJ	200	137	14	314	32	216	22	372	38	3600	2300	2
FDS-32-260-CJ	260	137	14	314	32	216	22	372	38	3600	2300	2
FDS-40-50-CJ	50	137	14	196	20	196	20	353	36	3300	2000	3.6
FDS-40-80-CJ	80	196	20	245	25	245	25	431	44	3300	2000	3.6
FDS-40-100-CJ	100	255	26	314	32	314	32	549	56	3300	2000	3.6
FDS-40-128-CJ	128	294	30	392	40	392	40	686	70	3300	2000	3.6
FDS-40-160-CJ	160	294	30	461	47	451	46	813	83	3300	2000	3.6
FDS-40-200-CJ	200	294	30	529	54	451	46	745	76	3300	2000	3.6
FDS-40-258-CJ	258	294	30	627	64	451	46	745	76	3300	2000	3.6
FDS-50-80-CJ	80	363	37	441	45	441	45	784	80	3000	1700	7.2
FDS-50-100-CJ	100	470	48	578	59	578	59	1019	104	3000	1700	7.2
FDS-50-120-CJ	120	559	57	696	71	696	71	1225	125	3000	1700	7.2
FDS-50-160-CJ	160	559	57	833	85	833	85	1470	150	3000	1700	7.2
FDS-50-200-CJ	200	559	57	960	98	843	86	1411	144	3000	1700	7.2
FDS-50-242-CJ	242	559	57	1176	120	843	86	1411	144	3000	1700	7.2
FDS-65-78-CJ	78	745	76	921	94	921	94	1617	165	2200	1400	14
FDS-65-104-CJ	104	1070	109	1340	137	1340	137	2360	241	2200	1400	14
FDS-65-132-CJ	132	1070	109	1650	168	1570	160	2890	295	2200	1400	14
FDS-65-158-CJ	158	1070	109	1970	201	1570	160	3450	352	2200	1400	14
FDS-65-208-CJ	208	1070	109	2180	222	1570	160	2590	264	2200	1400	14
FDS-65-260-CJ	260	1070	109	2200	224	1570	160	2590	264	2200	1400	14
FDS-80-80-CJ	80	1320	135	1640	167	1640	167	2870	293	2000	1200	26
FDS-80-96-CJ	96	1660	169	2050	209	2050	209	3590	366	2000	1200	26
FDS-80-128-CJ	128	2300	235	2820	288	2830	289	4960	506	2000	1200	26
FDS-80-160-CJ	160	2350	240	3380	345	3130	319	5940	606	2000	1200	26
FDS-80-194-CJ	194	2350	240	4300	439	3130	319	6900	704	2000	1200	26
FDS-80-258-CJ	258	2350	240	4350	444	3130	319	5170	528	2000	1200	26
FDS-80-320-CJ	320	2350	240	4350	444	3130	319	5170	528	2000	1200	26
