Ultra İnce Kompakt Tasarım Şapka Şeklinde Hafif Harmonik Redüktör

Name: Ultra İnce Kompakt Tasarım Şapka Şeklinde Hafif Harmonik Redüktör
SKU: 0

● Giriş

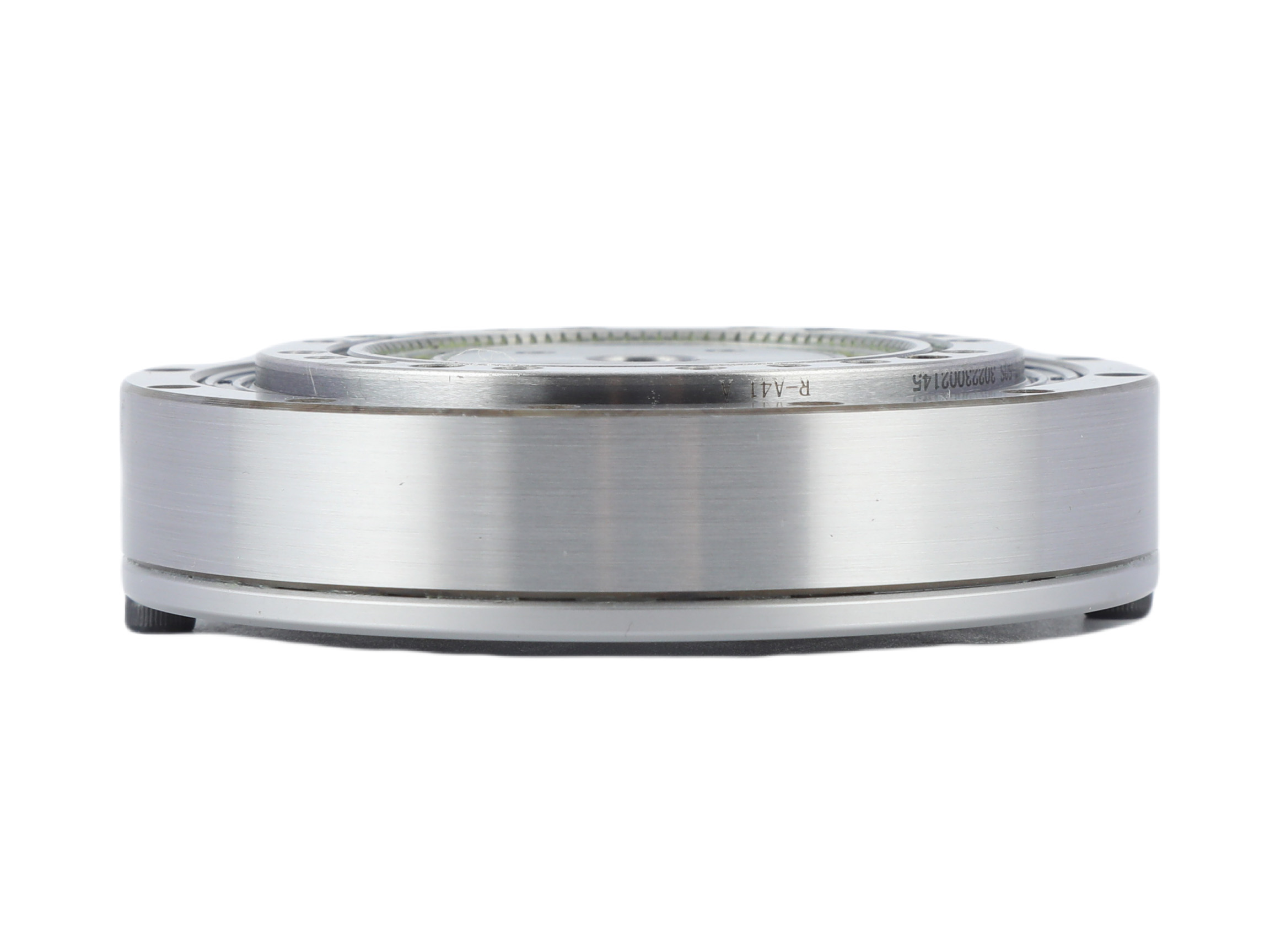

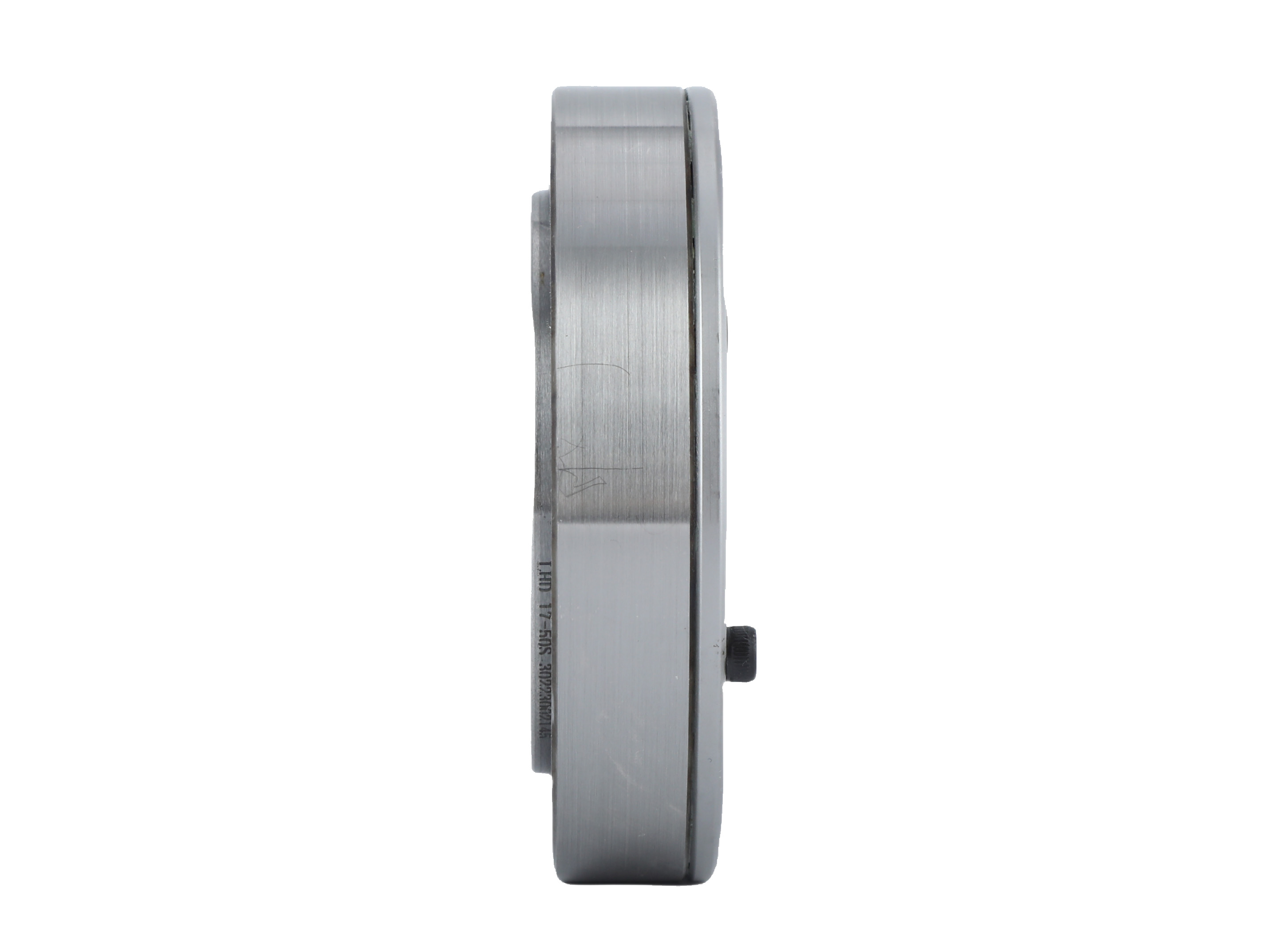

FHD Serisi harmonik redüktör, son derece kompaktlık ve hafif performans gerektiren uygulamalar için tasarlanmış ultra kısa üstten şapkalı flexspline tasarımını kullanır.FHD Kombine Tipi, en üst düzey düz profil tasarımını hedefler. FHG serisi ile karşılaştırıldığında, eksenel uzunluğu yaklaşık % 50 azaltılmıştır. Çıkış tarafında yüksek rijitlikli çapraz makaralı rulmanlarla donatılmıştır, alan kısıtlı tasarım gerektiren uygulamalar için ideal olarak uygundur.

Bize Ulaşın

Özellikler

● İçi boş yapılı ultra ince profil

● Kompakt ve akıcı tasarım

● Yüksek tork kapasitesi

● Yüksek rijitlik, sıfır boşluk

● Eş eksenli giriş/çıkış

Teknik Özellikler

Sayfa 1



FHD serisinin başlangıç torku					birim:cNm
Tip Redüksiyon oranı	14	17	20	25	32
50	6.2	19	25	39	60
80	5	16	23	36	55
100	4.8	17	22	34	50

Sayfa 2



Model	Değer	Anlık izin verilebilir değer
FHD-14	Mb di41Nm	Mb max 80Nm
	Ft di 270N	Ft max 490N
	Fa di270N	Fa max 490N
FHD-17	Mb di59Nm	Mb max 140Nm
	Ftdi 330N	Ftmax 570N
	Fa di330N	Fa max 570N
FHD-20	Mbdi117Nm	Mb max 230Nm
	Ftdi 550N	Ft max 975N
	Fa di 550N	Fa max975N
FHD-25	Mb di213Nm	Mb max 420Nm
	Ftdi790N	Ft max 1400N
	Fa di790N	Fa max 1400N
FHD-32	Mb di400Nm	Mb max800Nm
	Ftdi1240N	Ft max2100N
	Fa di 1240N	Fa max 2100N

Sayfa3



Model	Redüksiyon oranı	Nominal tork 2000r/min girişte	Kalkış ve duruşta izin verilen tepe torku	Ortalama yük torku için izin verilen maksimum değer	İzin verilen maksimum anlık tork	İzin verilen maksimum giriş dönme hızı(Gres)	İzin verilen ortalama giriş dönme hızı(Greaae)	Boşluk	Ağırlık	Tasarım ömrü
Model	Redüksiyon oranı	Nm	Nm	Nm	Nm	r/min	r/min	Yay Saniyesi	Kg	Saat
14	50	3.7	12	4.8	23	8500	3500	≤20	FHD-I:0.34 FHD-II:0.64	9000
	80	5.1	15	6.2	29					10000
	100	5.4	19	7.7	35					10000
17	50	11	23	18	48	7300	3500	≤20	FHD-I:0.42 FHD-II:0.87	9000
	80	14	29	21	54					10000
	100	16	37	27	71					10000
20	50	17	39	24	69	6500	3500	≤20	FHD-I:0.54 FHD-II:1.14	9000
	80	23	49	28	78					10000
	100	28	57	34	95					10000
25	50	27	69	38	127	5600	3500	≤20	FHD-I:0.95 FHD-II:1.75	9000
	80	42	91	62	157					10000
	100	47	110	75	184					10000
32	50	53	151	75	268	4800	3500	≤20	FHD-I:1.90 FHD-II:3.56	9000
	80	79	202	126	350					10000
	100	96	233	151	420					10000
