Planet redüktörlü robot eklem motorları ve harmonik tahrikli robot eklem motorları, farklı uygulamalarda her biri kendine özgü özellikler gösterir. Planet redüktörler ile harmonik tahrikler arasındaki farklar, eklem motorlarının hassasiyetini, kullanım ömrünü ve uygun uygulama senaryolarını doğrudan etkiler.

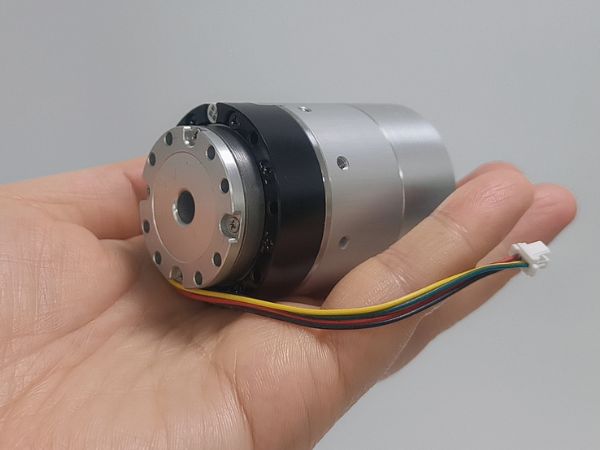

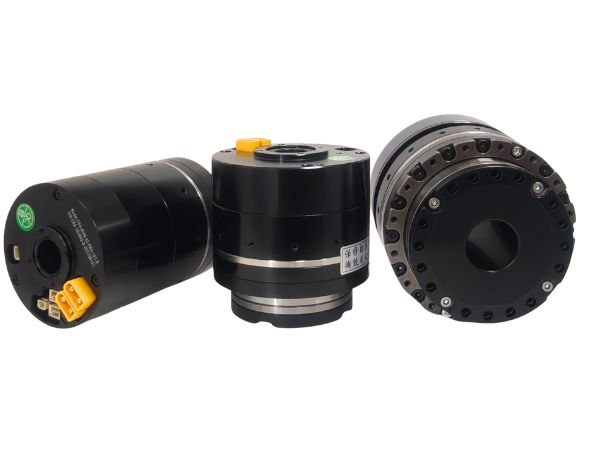

Eklem motoru için harmonik tahrik redüktörü

Harmonik tahrik redüktörleri, benzersiz yapısal tasarımları sayesinde öne çıkar. Temel olarak bir esnek dişli, bir rijit dişli ve bir dalga jeneratöründen oluşurlar. Çalışma sırasında dalga jeneratörü, esnek dişlinin elastik deformasyona uğramasına neden olur ve rijit dişli ile bir kavrama bağlantısı oluşturarak hız düşürmeyi gerçekleştirir. Bu tasarım çok sayıda avantaj sunar. İlk olarak, son derece yüksek bir aktarım oranına sahiptir ve tek kademede kolayca 50-300 seviyesine ulaşabilir, bu da sınırlı bir alan içinde önemli ölçüde hız düşürme sağlanabileceği anlamına gelir. Ayrıca olağanüstü hassasiyet sunar ve robot ekleminin dönüş açılarının hassas şekilde kontrol edilmesini sağlar, tekrarlanabilir konumlandırma doğruluğu ise ±0.01mm düzeyindedir. Buna ek olarak, harmonik tahrik redüktörleri kompakt ve hafiftir, bu da onları özellikle iş birlikçi robotların eklemleri gibi alan ve ağırlık kısıtlamalarının sıkı olduğu uygulamalar için uygun hale getirir. Ancak, dezavantajları da vardır. Esnek dişli zaman içinde değişken gerilime maruz kalır, bu da onu yorulma hasarına karşı hassas hale getirir ve nispeten daha kısa bir kullanım ömrüne yol açar.  Ayrıca, zayıf ısı dağılımı nedeniyle sürekli yüksek yük altında çalışma sırasında ekstra dikkat gerekir.

Eklem motoru için planet redüktörler

Bir planet redüktörün yapısı, güneş dişlisi, planet dişliler, taşıyıcı ve iç halka dişlisini içeren bir planet dişli sistemine dayanır. Güneş dişlisi döndüğünde, planet dişlileri güneş dişlisi ile iç halka dişlisi arasında yuvarlanacak şekilde tahrik eder ve böylece hız düşürme sağlanır. Planet redüktörler de üstün avantajlara sahiptir: yüksek güç güç aktarım verimliliği, 90%-95% seviyesine ulaşır ve enerji kaybı düşüktür. Kompakt bir yapıya, küçük boyuta, hafifliğe sahiptirler ve kurulumu kolaydır. Aynı zamanda, yüksek derecede kararlıdırlar, çalışma sırasında aşım ve darbe kuvvetlerine daha az eğilimlidirler ve sıcaklıktan daha az etkilenirler, bu da geniş bir sıcaklık aralığında normal şekilde çalışmalarına olanak tanır. Ancak, hassasiyetleri harmonik tahrik dişli kutularına göre biraz daha düşüktür ve son derece yüksek hassasiyet gerektiren bazı uygulamalar için uygun olmayabilirler.

Planet Redüktörlü Robot Eklem Motoru ve Harmonik Tahrikli Robot Eklem Motoru Uygulamaları

Genel açıdan bakıldığında, harmonik redüktör kullanan eklem modülleri yüksek hassasiyet ve kompakt boyut sunar, ince hareketlere olanak tanır ve tıbbi cerrahi robotlar ile yarı iletken hassas konumlandırma ekipmanları gibi alanlarda son derece iyi performans gösterir. Planet redüktör kullanan eklem modülleri ise, yüksek verimlilikleri ve kararlılıkları sayesinde, endüstriyel otomasyon üretim hatları ve lojistik AGV'ler gibi yüksek kararlılık ve verimlilik gerektiren senaryolarda kritik bir rol oynar.
