RV Redüktörünün Temel Teknolojilerine Derinlemesine Analiz: Sikloidal Profil Modifikasyonu, Hassas İmalat ve Uzun Vadeli Hassasiyetin Korunması

Endüstriyel robotlarda, insan benzeri robotlarda ve üst düzey otomasyon ekipmanlarında temel iletim bileşenlerinden biri olan RV redüktör, hareket hassasiyeti, yük kapasitesi ve hizmet ömründe belirleyici bir rol oynar. Hassas harmonik redüktörler, robot eklem aktüatörleri, planet dişli kutuları ve RV redüktörler konusunda uzmanlaşmış profesyonel bir üretici olan HONPINE (Suzhou Honpine Precision Industry Co., Ltd.), hassas iletim teknolojilerinin evrimine sürekli olarak odaklanmakta ve küresel otomasyon sektörleri için güvenilir, yüksek performanslı hareket çözümleri sunmayı amaçlamaktadır.

Bu makale, RV redüktör teknolojisinin üç kritik boyutunu—sikloidal dişli profil modifikasyonu, hassas üretim süreçleri ve uzun vadeli hassasiyetin korunması—inceleyerek mühendisler, OEM’ler ve otomasyon profesyonelleri için sektörün en zorlu mühendislik sorunlarından birine dair değerli teknik içgörüler sunmaktadır.

1. Sikloidal Dişli Profil Modifikasyonu: RV Redüktör Teknolojisinin Temeli

Bir RV redüktörün iletim prensibi, sikloidal dişliler ile pim çarkları arasındaki kavramaya dayanır. Standart bir sikloidal diş profili teorik olarak eşlenik kavrama sağlasa da, pratik kullanım dikkatle tasarlanmış profil modifikasyonu gerektirir.

Profil modifikasyonu olmadan diş girişimi ve sıkışma meydana gelebilir. Uygun modifikasyon, yağlayıcı filmin oluşumunu, ısıl genleşmeyi ve çalışma sırasında elastik deformasyonu karşılamak için gerekli boşluğu oluşturur.

Profil modifikasyon stratejisi, beş kritik performans göstergesini doğrudan etkiler:

• Boşluk

• İletim hassasiyeti

• Yük kapasitesi

• Gürültü seviyesi

• Hizmet ömrü

Üç Temel Profil Modifikasyonu Stratejisi

Negatif Eşit Mesafe + Negatif Ofset

• Homojen boşluk dağılımı

• Mükemmel yağlama koşulları

• Yüksek hızlı, hafif yük uygulamaları için uygundur

Negatif Eşit Mesafe + Pozitif Ofset

• Daha homojen yük dağılımı

• Ağır yük uygulamaları için daha uygundur

Pozitif Eşit Mesafe + Negatif Ofset

• Üstün boşluk kontrolü

• Yüksek hassasiyetli konumlandırma uygulamaları için idealdir

Birçok üretici bu üç yöntemi anlamakta olsa da asıl zorluk, farklı çalışma koşulları için en uygun kombinasyonu ve parametre setini seçmektir. Bu, kapsamlı deneysel veri tabanları, birikmiş mühendislik deneyimi ve sürekli optimizasyon gerektirir; bu da sektörün en önemli teknik engellerinden birini oluşturur.

Akademik araştırmalar ayrıca eşit mesafe ve ofset modifikasyonlarının özünde bombeli bir diş profili oluşturduğunu göstermektedir. Optimize edilmiş aralık içinde uygun bombelendirme, hem kavrama performansını hem de dayanıklılığı önemli ölçüde iyileştirir.

Son dönemde yapılan çok amaçlı optimizasyon çalışmaları, endüstriyel robotik için tasarlanan RV redüktörlerin yüksek iletim hassasiyeti, yüksek tork yoğunluğu ve mükemmel yük taşıma kapasitesi dâhil olmak üzere birden fazla hedefi aynı anda karşılaması gerektiğini de ortaya koymaktadır.

Değişken Yükler Altında Dinamik Telafi

Modern endüstriyel ve insan benzeri robotlar son derece dinamik koşullar altında çalışır; bu da statik profil modifikasyonunu yetersiz kılar.

Tipik dinamik zorluklar şunlardır:

• Kalkış torkunun nominal torkun 3–5 katına ulaşan ani yükselmeleri

• Darbe yüklemesi altında hızlı elastik deformasyon

• Frenleme ve geri hareket sırasında ani temas geçişleri

• Hızlanma ve yavaşlamanın sık olması nedeniyle hızlanan aşınma

Dinamik telafi olmadan iletim hassasiyeti hızla bozulur.

Günümüzde birçok yerli RV redüktör geliştirmesi hâlâ büyük ölçüde tersine mühendisliğe ve yinelemeli deneme-yanılma optimizasyonuna dayanmaktadır.

Gerçek bir ileri tasarım metodolojisi, aşağıdakileri birleştiren entegre bir mühendislik araç zinciri gerektirir:

• Çok cisimli dinamikler (MBD)

• Sonlu Elemanlar Analizi (FEA)

• Termo-mekanik eşleşme simülasyonu

• Temas mekaniği analizi

2. Sikloidal Dişlilerin Hassas Üretimi: Mikronların Fark Yarattığı Nokta

Şekil taşlama ile generatif taşlama

Sikloidal dişli taşlama işlemi temel olarak iki yöntemle gerçekleştirilir:

• Şekil taşlama

• Generatif taşlama

Yüksek hassasiyetli RV üretimindeki başlıca sınırlamalardan biri makine kabiliyetidir.

Beş eksenli CNC sikloidal taşlama makineleri hâlâ önemli bir ekipman engeli olmaya devam etmektedir; birçok üst düzey sistem hâlen ithal teknolojilere dayanmaktadır. Bu makineler önemli yatırım ve uzun tedarik süreleri gerektirir.

Önde gelen üreticiler, ulusal araştırma programları ve akıllı üretim girişimleri aracılığıyla bu zorlukları aşmış; 3 kg’dan 1.000 kg’ın üzerindeki yükleri kapsayan RV redüktörler için hassas taşlama teknolojilerinin geliştirilmesini sağlamıştır.

Isıl İşlem Deformasyonunun Kontrolü

Bir sikloidal dişlinin üretim sırası genellikle şunları içerir:

• Karbürleme

• Su verme

• Menevişleme

• Hassas taşlama

Su verme sırasında martenzitik dönüşüm önemli hacim genişlemesine neden olur.

Düzensiz soğuma, 10–20 μm’lik uç yüzey deformasyonu oluşturarak zorlu bir üretim problemi yaratabilir.

Deformasyonu gidermek için aşırı taşlama yapmak, etkin karbürlenmiş tabaka derinliğini azaltabilir ve yorulma dayanımını ile hizmet ömrünü olumsuz etkileyebilir.

Bu nedenle boyutsal doğruluk ile sertleştirilmiş tabaka bütünlüğü arasında en uygun dengeyi sağlamak esastır.

Sikloidal Dişli Çiftlerinin Mikron Seviyesinde Eşleştirilmesi

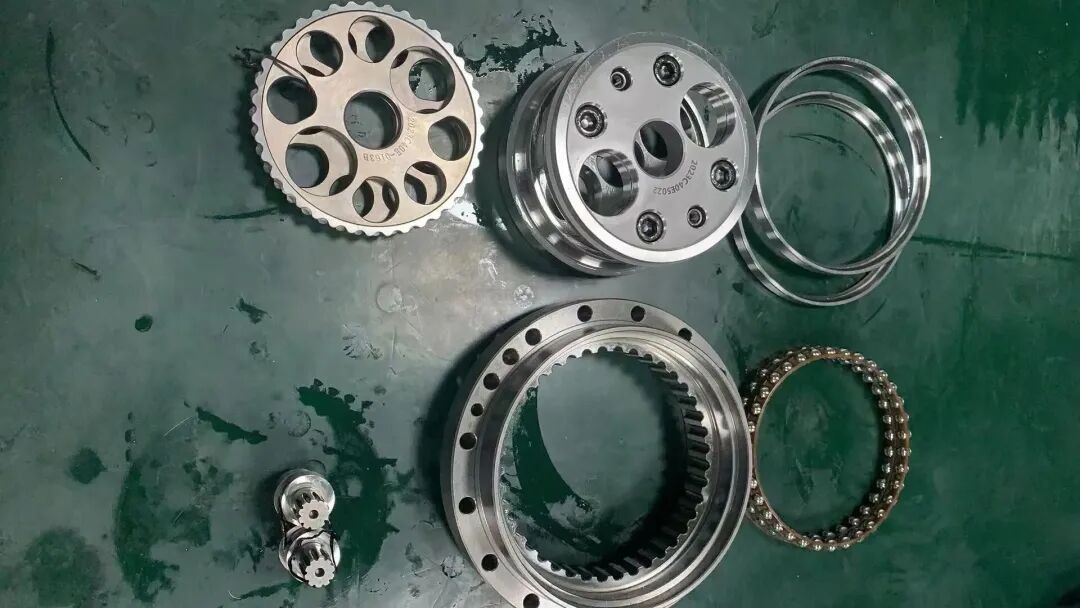

Bir RV redüktör tipik olarak 180° aralıkla konumlandırılmış iki sikloidal disk (A ve B diskleri) kullanır.

Bu eşlenmiş bileşenler arasındaki eşleşme doğruluğu doğrudan şunları belirler:

• Boşluk

• Tork dalgalanması

• Hareket akıcılığı

• İletim hassasiyeti

Tipik eşleştirme gereksinimleri şunlardır:

• Radyal boyutsal farkın 1 μm’nin altında olması

• Açısal sapmanın yaklaşık 5 yay saniyesi olması

Kompakt RV redüktörlerde, tam otomatik A/B disk eşleştirmesi hâlen sektör açısından bir zorluktur; çünkü mevcut otomasyon sistemleri aynı anda mikron seviyesinde ölçüm doğruluğu ve ultra hassas ayarı sağlamakta zorlanmaktadır.

Bu darboğaz aynı zamanda büyük ölçekli üretim verimliliğini de sınırlamaktadır.

3. Hizmet Ömrü ve Uzun Vadeli Hassasiyetin Korunması: Gerçek Rekabet Zorluğu

İlk Hassasiyet ve Uzun Vadeli Hassasiyet

Birçok yerli RV redüktör, fabrikadan çıkarken yaklaşık 1 yay dakikası boşluk elde edebilmektedir.

Ancak bu hassasiyeti yıllar süren sürekli çalışma boyunca korumak çok daha zordur.

Endüstriyel robot üreticileri artık redüktörleri yalnızca ilk hassasiyete göre değil, bu hassasiyetin ürün yaşam döngüsü boyunca ne kadar iyi korunduğuna göre de değerlendirmektedir.

Fark, mekanik tasarımdan çok aşağıdakileri içeren eksiksiz bir mühendislik sistemindedir:

• Malzeme yorulma direnci

• Isıl işlem tutarlılığı

• Yüzey mühendisliği

• Yağlama teknolojisi

Temas Yorulma Dayanımı

Sikloidal dişli dişlerinin temas yorulma dayanımı, redüktör ömrünü büyük ölçüde belirler.

Birçok yerli ürün, 20CrNiMoA karbürlenmiş alaşımlı çelik kullanmakta ve önde gelen uluslararası ürünlerin temas yorulma dayanımının yaklaşık %80’ine ulaşmaktadır.

Sektör lideri üreticiler genellikle şunları kullanır:

• Tescilli karbürleme çelikleri

• Vakumlu yüksek basınçlı gazla su verme

• Gelişmiş yüzey güçlendirme teknolojileri

Aynı yükleme koşullarında, daha düşük yorulma direnci daha erken çatlak başlangıcına ve daha kısa çalışma ömrüne yol açar.

Yeni Nesil Yüzey Mühendisliği Teknolojileri

Bazı gelişmiş teknolojiler, gelecekteki RV redüktör geliştirmeleri için umut verici sonuçlar göstermektedir.

Nano-Kompozit Kaplamalar

TiAlN/AlCrN gibi çok katmanlı kaplamalar şunları sağlar:

• Daha yüksek sertlik

• Daha iyi aşınma direnci

• Daha iyi ısıl kararlılık

• Daha düşük sürtünme katsayıları

• Daha düşük çalışma sıcaklığı

Lazer Yüzey Dokulandırma

Dişli yüzeylerinde lazerle oluşturulan mikro çukur dizileri, yağlayıcı rezervuar görevi görerek yağ film kararlılığının korunmasına ve yağlama arızasının azaltılmasına yardımcı olur.

Bu teknolojiler laboratuvar ortamlarında ve pilot üretimde önemli faydalar göstermiş olsa da, henüz seri üretilen yerli RV redüktörlerde yaygın olarak benimsenmemiştir.

Bununla birlikte, dayanıklılığı ve uzun vadeli hassasiyeti artırmak için önemli bir gelecek yönünü temsil etmektedirler.

4. Kalan Teknik Zorluklar ve İleri Mühendislik Yetkinliği

Güncel yerli RV redüktör araştırmaları esas olarak altı ana teknik alana odaklanmaktadır.

Ancak sektörün en büyük araştırma boşluklarından biri, aşağıdakiler arasındaki çok-fizikli eşleşmeyi kapsamaktadır:

• Gerçek pim dişli kinematiği

• Parlama sıcaklığı

• Elastohidrodinamik yağlama (EHL)

Pratikte pim dişlileri, ideal saf yuvarlanma yerine aşağıdakilerin karmaşık bir birleşimini deneyimler:

• Kayma hareketi

• Kendi ekseni etrafında dönme

• Yörüngesel hareket

Kavrama sırasında yerel parlama sıcaklıkları 100–200°C’ye ulaşabilir ve bu durum yağlayıcı film kalınlığını ve sürtünme davranışını doğrudan etkiler.

Performansı doğru tahmin etmek için gelecekteki tasarım metodolojileri aynı anda şunları modellemelidir:

• Yağlayıcı film kalınlığı

• Yüzey pürüzlülüğü

• Diş profil modifikasyonu

• Temas basıncı

• Isıl etkiler

Bir Sonraki Rekabet Avantajı Olarak İleri Tasarım

Önde gelen RV redüktör üreticileri, tersine mühendislikten kapsamlı ileri tasarıma doğru aşamalı olarak geçiş yapmaktadır.

Sistematik bir geliştirme çerçevesi şunları bütünleştirir:

• Temel mekanizma araştırması

• Dijital tasarım

• Hassas üretim

• Performans doğrulama

Üreticiler, üniversiteler ve araştırma kurumları arasındaki iş birliği, RV teknolojisinin ilerlemesi, teknik standartların oluşturulması ve inovasyonun hızlandırılması açısından giderek daha önemli hâle gelmiştir.

Uzun vadeli rekabet gücü, nihayetinde tekil teknolojik atılımlardan ziyade Ar-Ge’ye, üretim kabiliyetine ve mühendislik uzmanlığına yapılan sürdürülebilir yatırıma bağlıdır.

Sonuç: İşlevsel Ürünlerden Dünya Standartlarında Hassas İletim Sistemlerine

Bir RV redüktörün rekabet avantajı, birbiriyle bağlantılı dört teknolojik temel üzerine inşa edilir:

• Kapsamlı diş profil modifikasyon veri tabanları

• Ultra hassas üretim ekipmanları

• Entegre malzeme, ısıl işlem ve yağlama teknolojileri

• İleri mühendislik ve simülasyon kabiliyetleri

Yerli RV redüktörler pazar benimsenmesinde önemli ilerleme kaydetmiş olsa da, dünya standartlarında performansa ulaşmak, tek tek teknolojilerde kademeli ilerlemelerden ziyade tüm mühendislik ekosisteminde sistematik iyileştirmeler gerektirir.

HONPINE (Suzhou Honpine Precision Industry Co., Ltd.) olarak, RV redüktörler, harmonik tahrik redüktörleri, planet dişli kutuları ve robotik eklem aktüatörlerindeki en son gelişmeleri sürekli takip ediyoruz. Hassas iletim teknolojisindeki sürekli inovasyon yoluyla, küresel müşterilerimize endüstriyel robotik, insan benzeri robotlar, otomasyon sistemleri ve akıllı üretim için son derece güvenilir, yüksek performanslı hareket çözümleri sunmaya kararlıyız.

İleri tasarım metodolojileri olgunlaştıkça, hassas üretim ekipmanları giderek yerelleştikçe ve malzeme teknolojileri gelişmeye devam ettikçe, yeni nesil RV redüktörler yalnızca “çalışmak”tan öteye geçerek sürekli üstün hassasiyet, dayanıklılık ve uzun vadeli güvenilirlik sunacaktır.
