HONPINE Boşluksuz Planet Redüktör: Ultra-Yüksek Eğilme Rijitliği ile CNC Takım Tezgahı Sınırlarını Yeniden Tanımlıyor

Dişli kutusu performans metrikleri arasında, eğilme rijitliği (genellikle hassasiyet ve burulma rijitliği ile karşılaştırıldığında göz ardı edilir) CNC takım tezgahı işleme sınırlarını doğrudan belirler. HONPINE’ın boşluksuz planet redüktörü, ultra-yüksek parametreleriyle bu sınırları yeniden tanımlıyor.

Eğilme Rijitliği Nedir?

Eğilme rijitliği (moment rijitliği veya eğilme rijitliği olarak da adlandırılır), basitçe bir dişli kutusunun "eğilmeye" karşı koyma kabiliyetini ölçer. Birimi Nm/arcmin'dir – daha yüksek bir değer, aynı dış kuvvet altında daha az eğilme anlamına gelir, yani daha "rijit bir omurga".
Örnek: 1 Nm/arcmin, 1 Nm tork uygulanmasının çıkış milini 1 arcmin eğdiği anlamına gelir (1 arcmin ≈ 0.0167°).

Eğilme Rijitliği Nasıl Test Edilir?

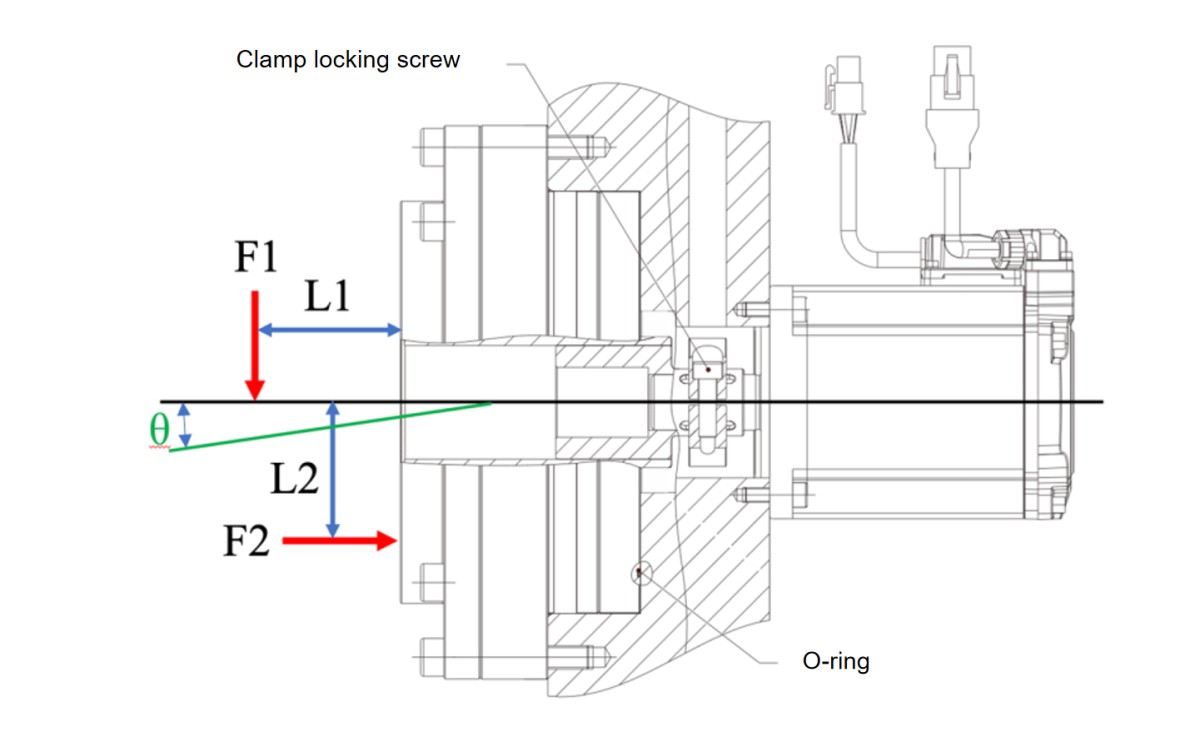

Ölçüm prensibi sezgiseldir (aşağıdaki şemaya bakın):

• Çıkış ucuna, kaldıraç kolları L₁ ve L₂ olacak şekilde F₁ ve F₂ kuvvetlerini uygulayın.

• Eğilme momentlerini hesaplayın: W₁ = F₁ × L₁, W₂ = F₂ × L₂.

• Çıkış milinin ortaya çıkan açısal sapmasını θ ölçün.

• Eğilme rijitliğini hesaplayın: Nm/arcmin = W / θ.


Daha yüksek değerler = daha fazla rijitlik = yük altında daha az eğilme.

Eğilme Rijitliği CNC Uygulamalarında Neden Önemlidir?

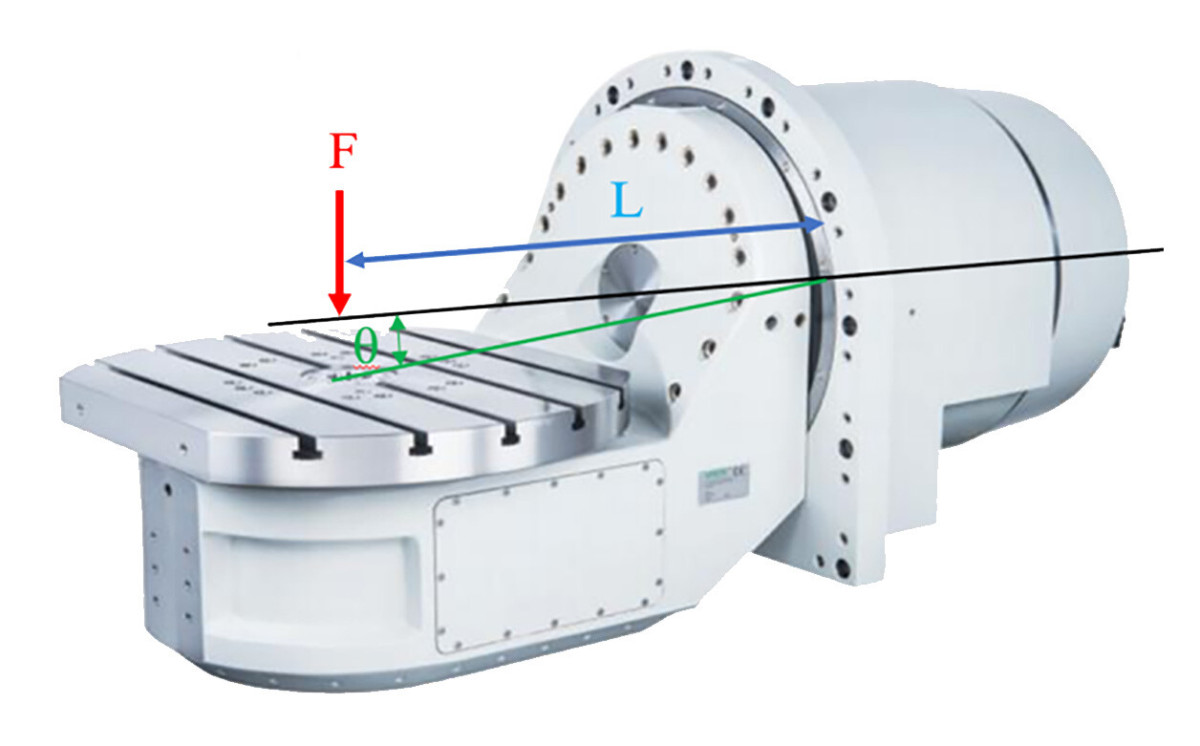

Bir CNC 5 eksenli döner tabla düşünün (aşağıdaki şema): Dişli kutusundan L mesafesinde bir radyal kuvvet F etki eder ve A ekseninde açısal sapma θ oluşturur.Senaryo:

 210mm tabla, 100kg radyal yük altında A ekseni (F), kaldıraç koluL= 240mm. Performans karşılaştırması:

Japon Harmonic Drive® (Model 40)

Rijitlik: 264.6 Nm/arcmin

Sapma: θ = (F × g × L) / 264.6 = 0.89 arcmin

F noktasındaki yer değiştirme: 0.062 mm

Japon RV-Tipi Sikloid® (Model RV-40E)

Rijitlik: 931 Nm/arcmin

Sapma: θ = (F × g × L) / 931 = 0.25 arcmin

Yer değiştirme: 0.0174 mm

Alman Boşluksuz Tasarım (Model 056)

Rijitlik: 1,170 Nm/arcmin

Sapma: θ = (F × g × L) / 1,170 = 0.20 arcmin

Yer değiştirme: 0.014 mm

HONPINE Boşluksuz Planet Redüktör (Model H3K-40T)

Rijitlik: 2,250 Nm/arcmin

Sapma: θ = (F × g × L) / 2,250 = 0.105 arcmin

Yer değiştirme: 0.007 mm

Özet: Aynı Yükler Altında Performans Karşılaştırması

HONPINE H3K-40T Boşluksuz Planet Redüktör belirgin bir üstünlük sağlar.

CNC İşlemede Yetersiz Eğilme Rijitliğinin Sonuçları

Doğrulukta Keskin Düşüş: Takım-iş parçası hizasızlığı → boyutsal/şekil hataları.

Artan Titreşim: Daha düşük doğal frekans → CNC titreşimi, kötü yüzey kalitesi.

Azalan Verimlilik: Daha düşük CNC ilerleme hızlarına zorlanma → daha uzun işleme süreleri.

Takım Hasarı: Titreşim aşınmayı/gevrek kırılmayı hızlandırır → daha yüksek maliyetler.

HONPINE Ultra-Yüksek Rijitliği Nasıl Sağlıyor

Entegre 3 sıralı "YRT-tipi" döner tabla rulmanları

İğneli makaralı yatak yolları doğrudan dişli kutusu bileşenleri üzerine işlenmiştir (monolitik tasarım)

Aynı anda şunları sağlar:

• Aşırı yüksek eğilme rijitliği

• Yüksek moment yük kapasitesi

• Yüksek eksenel itme direnci

Minimum salgı (yüzey/radyal) → maksimum stabilite

Bu tasarım, H3K serisi boşluksuz planet redüktörün kompakt alanlarda benzersiz destek sunmasını, yüksek hassasiyetli CNC uygulamalarında ağır yükleri ve şiddetli radyal momentleri zahmetsizce karşılamasını sağlar.

Eğilme rijitliği, CNC takım tezgahının hassasiyetini, verimliliğini ve ömrünü belirler. HONPINE boşluksuz planet redüktörleri, 2,250 Nm/arcmin'in artık teorik olmadığını – artık zorlu CNC sistemleri için bir gerçek olduğunu kanıtlıyor.
