Hassas hareket sistemlerinde harmonic drive redüktör nedir ve nerede kullanılır?

Hareket sistemi, hassasiyetten ödün vermeden kompakt kalması gerektiğinde genellikle bir harmonic drive reducer tercih edilir.

Takım tezgahı ekipmanlarında bu denge önemlidir çünkü konumlandırma hatası, boşluk ve titreşim doğrudan yüzey kalitesini, çevrim kararlılığını ve tekrarlanabilirliği etkiler.

Bu bileşen robotikte de görülür, ancak takım tezgahları çevresindeki hassas besleme sistemleri, döner eksenler ve otomatik taşıma uygulamalarındaki değeri de aynı derecede önemlidir.

harmonic drive reducer modelini öne çıkaran şey yalnızca yüksek redüksiyon oranı değildir.

Düşük boşluk, akıcı iletim ve kompakt boyutu, alan kısıtlı hassas montajlar için uygun bir şekilde bir araya getirir.

Bu redüktör neden dikkat çekmeye devam ediyor

Takım tezgahları, daha karmaşık parçaları daha sıkı toleranslarla ve daha az kurulum süresiyle işleme baskısı altındadır.

Bu durum, motor ile yük arasındaki her tahrik bileşeninin önemini artırır.

Küçük bir iletim hatası, takım ucunda veya döner tabloda görünür hale gelebilir.

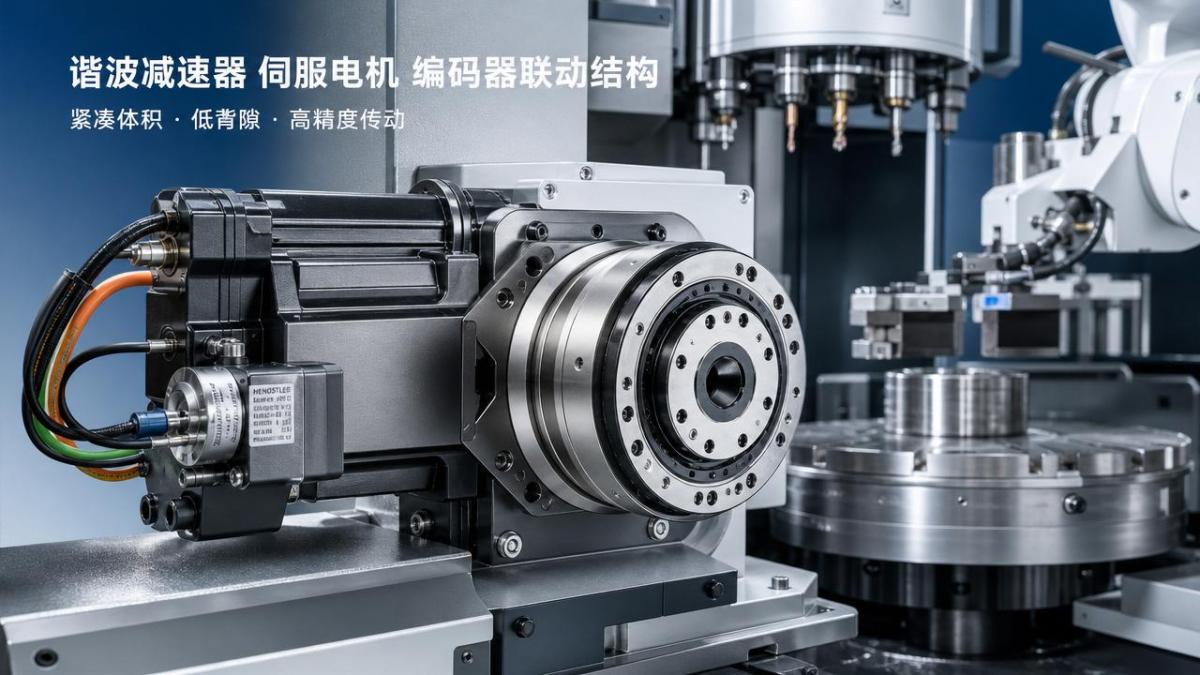

Bu nedenle harmonic drive reducer, çoğu zaman servo motorlar, enkoderler, bilyalı vidalar ve doğrudan tahrik alternatifleriyle birlikte değerlendirilir.

Yardımcı sistemlerde de önemlidir.

Takım değiştirme üniteleri, robotik yükleme hücreleri, kontrol istasyonları ve kompakt konumlandırma modülleri, sınırlı montaj alanında kontrollü hareket gerektirir.

Hassas tekrarlanabilirliği korurken yer tasarrufu sağlayan bir redüktör, bu düzenlerde savunulması daha kolay bir seçenek haline gelir.

Pratik anlamda harmonic drive reducer nedir

Harmonic drive reducer, yalnızca rijit dişli kavramaya değil, elastik deformasyona dayalı bir hassas dişli redüksiyon mekanizmasıdır.

Temel yapısı genellikle üç ana parçayı içerir: wave generator, flexspline ve circular spline.

Wave generator, ince flexspline'ı eliptik bir şekle dönüştürür.

Bu şekil, circular spline ile iki karşıt bölgede kavrama sağlar.

İki spline'ın diş sayısı biraz farklı olduğundan, her giriş dönüşü küçük bir göreli hareket oluşturur.

Bu fark, kompakt bir yapıda yüksek bir redüksiyon oranı üretir.

Basit anlatımlar genellikle burada durur, ancak pratik sonuç daha faydalıdır.

Bir harmonic drive reducer, sıradan dişli trenlerinin daha fazla alan gerektirebileceği yerlerde hassas açısal hareket, yüksek tekrarlanabilirlik ve çok düşük boşluk sağlayabilir.

Düşük boşluk neden bu kadar önemlidir

Bir eksen yön değiştirdiğinde ve çıkış yanıt vermeden önce geciktiğinde boşluk belirgin hale gelir.

Konturlama, indeksleme veya hassas hizalamada bu gecikme, konum güvenini azaltır.

Bir harmonic drive reducer, bu kayıp hareketi son derece küçük tutabildiği için değerlidir.

Bu da daha akıcı enterpolasyonu, daha kararlı yönlendirmeyi ve daha öngörülebilir servo davranışını destekler.

Diğer redüktör tiplerinden farkı nedir

Her hassas sistem aynı iletim tasarımına ihtiyaç duymaz.

Planetary reducers, worm gears, cycloidal reducers ve direct drives farklı önceliklere uygundur.

harmonic drive reducer, daha dar ama çok talepkâr bir görev aralığında öne çıkar.

Başka bir deyişle, harmonic drive reducer her eksen için nadiren varsayılan seçimdir.

Özellikle döner veya eklemli hareketlerde, kompaktlık ve hassasiyetin birlikte gerekmesi durumunda cazip hale gelir.

Hassas hareket sistemlerinde nerede kullanılır

Bir harmonic drive reducer'ın değerini anlamanın en iyi yolu, gerçek hareket görevlerine bakmaktır.

Takım tezgahı ortamlarında çeşitli uygulama kalıpları tekrar tekrar ortaya çıkar.

Döner tablalar ve indeksleme üniteleri

Hassas indeksleme, tam açısal konumlandırma ve çok sayıda çevrim boyunca kararlı tekrarlanabilirlik gerektirir.

Bir harmonic drive reducer, yön değiştirme sırasında boşluğu azaltmaya ve doğru tabla yönlendirmesini desteklemeye yardımcı olur.

Takım değiştirme ve yardımcı eksen modülleri

Mil çevresindeki kompakt mekanizmalar genellikle sıkı paketleme sınırlamalarına sahiptir.

İşte bu noktada bir harmonic drive reducer, daha hacimli alternatiflere göre daha kolay sığabilir.

Daha akıcı iletim, indeksleme veya kol dönüşü sırasında şoku azaltmaya da yardımcı olur.

Robotik yükleme ve boşaltma hücreleri

Takım tezgahları, parça transferi ve esnek besleme için giderek daha fazla robotlarla birlikte kullanılmaktadır.

Birçok mafsallı eklem, hassas eklem hareketinin yol kontrolünü ve yerleştirme doğruluğunu iyileştirmesi nedeniyle bir harmonic drive reducer kullanır.

Kontrol ve hizalama ekipmanları

Optik veya prob tabanlı kontrol sistemleri, minimum hareket hatasıyla hassas yönlendirme gerektirir.

Bir harmonic drive reducer, fazla montaj hacmi eklemeden ince açısal düzeltmeyi destekleyebilir.

Birini seçmeden önce kullanıcıların neleri değerlendirmesi gerekir

Harmonic drive reducer hassastır, ancak uygulama uyumsuzluğuna karşı bağışık değildir.

Seçim, oran ve nominal torkun ötesine geçmelidir.

• Özellikle hızlanma ve durma sırasında, yalnızca sürekli torka değil, tepe torka da bakın.
• Servo performansı sistem rijitliğine bağlı olduğundan burulma rijitliğini inceleyin.
• Gerçek çalışmada görev çevrimini, yön değiştirme sıklığını ve darbe yüklemesini değerlendirin.
• Çıkış harici yapıları destekliyorsa izin verilen radyal ve eksenel yükleri doğrulayın.
• Enkoder çözünürlüğünü ve servo ayarını, redüktörün gerçek hassasiyet seviyesiyle eşleştirin.
• Bakım erişimini, sızdırmazlığı, yağlama ömrünü ve termal koşulları göz önünde bulundurun.

Takım tezgahlarında bu ayrıntılar yalnızca hareket kalitesini etkilemez.

Ayrıca uzun vadeli kalibrasyon kararlılığını, servis aralıklarını ve duruş riski de etkiler.

Rijitlik ve doğruluk üzerine bir not

Düşük boşluk, her yük koşulunda otomatik olarak mükemmel rijitlik anlamına gelmez.

Kesme kuvvetleri veya atalet yükleri arttığında, burulma uyumluluğu yine de dikkate alınmalıdır.

Bu nedenle harmonic drive reducer, hassasiyet avantajı gerçek yapısal taleple dengelendiğinde en iyi şekilde çalışır.

Bir takım tezgahı projesinde uygunluğu nasıl değerlendirilir

Faydalı bir başlangıç noktası, kağıt üzerinde hangi redüktörün daha gelişmiş göründüğüne değil, eksenin ne yapması gerektiğine karar vermektir.

Hareket kompakt, dönel, tekrarlayan ve doğruluk açısından hassassa, harmonic drive reducer yakından incelenmeyi hak eder.

Eksen esas olarak ağır kesme yükleri taşıyorsa, başka bir iletim konsepti daha uygun olabilir.

Genellikle karşılaştırma şu soruları içermelidir:

• Eksen veya eklem çevresinde montaj alanı sınırlı mı?
• Uygulama, yön değiştirme sırasında neredeyse sıfır boşluk gerektiriyor mu?
• Eksen indeksleme, yönlendirme veya hassas açısal düzeltme yapacak mı?
• Yük zirveleri uzun servis ömrü için yeterince kontrol altında mı?
• Bir direct drive veya planetary sistem daha iyi bir maliyet-performans dengesi oluşturur mu?

Bu yaklaşım konuyu pratik tutar.

Yalnızca en yüksek hassasiyet seçeneği gibi göründüğü için bir harmonic drive reducer seçilmesini önler.

Değerlendirme için net bir sonraki adım

Harmonic drive reducer, belirli hareket problemleri için bir hassasiyet aracı olarak en iyi şekilde anlaşılır.

En güçlü değeri, alanın dar olduğu, boşluğun minimum kalması gerektiği ve hareket tekrarlanabilirliğinin performansı doğrudan etkilediği durumlarda ortaya çıkar.

Takım tezgahı ekipmanlarında bu, daha iyi indeksleme, daha temiz eksen tepkisi ve kesme işlemi çevresinde daha kararlı otomasyon anlamına gelebilir.

En faydalı sonraki adım, her eksen için gerçek yük, hız, rijitlik ve konumlandırma gereksinimlerini haritalamaktır.

Bu koşullar netleştiğinde, harmonic drive reducer'ı planetary veya direct-drive seçenekleriyle karşılaştırmak çok daha güvenilir hale gelir.

Bu tür yapılandırılmış bir değerlendirme, redüktörün bir hassasiyet avantajı mı, bir paketleme çözümü mü, yoksa her ikisi birden mi olduğunu genellikle ortaya çıkarır.
