Harmonic Drive Company ne yapar?

Hiç "Harmonic Drive Company ne yapar?" diye merak ettiyseniz, cevap modern hassas hareket teknolojisinin merkezinde yer alır. Makine tezgahlarında ve gelişmiş otomasyon sistemlerinde yaygın olarak kullanılan Harmonic Drive Company, konumlandırma, verimlilik ve kompakt tasarımı iyileştiren yüksek hassasiyetli dişli çözümlerinde uzmanlaşmıştır. Bu makale, temel ürünlerini, sektör uygulamalarını ve teknolojisinin yüksek performanslı üretimde neden önemli olduğunu inceler.

Makine tezgahı sektöründeki alıcılar, tasarım mühendisleri ve üretim yöneticileri için bu soru çoğu zaman teorik değildir. Doğrudan eksen doğruluğunu, makine kapladığı alanı, tekrarlanabilirliği, bakım aralıklarını ve uzun üretim döngüleri boyunca sıkı toleransları koruma kabiliyetini etkiler.

Pratik anlamda,Harmonic Drive teknolojisi, kompakt boyut, düşük boşluk ve hassas iletimin önemli olduğu servo tahrikli hareket sistemleriyle yakından bağlantılıdır. Makine tezgahlarında bu durum, döner tablaları, takım değiştiricileri, mafsallı yükleme ünitelerini, indeksleme sistemlerini ve CNC ekipmanları etrafında kurulan yardımcı otomasyonu etkileyebilir.

Temel İş Kolu: Makine Tezgahları için Hassas Hareket ve Dişli Teknolojisi

Temelde Harmonic Drive Company, kompakt bir yapıda doğru dönel konumlandırma gerektiren uygulamalar için tasarlanmış hassas dişli bileşenleri ve hareket kontrol ürünleri geliştirir ve tedarik eder. En iyi bilinen ürün ailesi, boşluğun son derece düşük olması ve iletim oranlarının sınırlı montaj alanı içinde yüksek kalması gereken durumlarda sıklıkla tercih edilen strain wave gear’dır.

Makine tezgahı ekipmanları için bu önemlidir; çünkü birçok alt sistem zorlu koşullar altında çalışır: sürekli indeksleme, sık dur-kalk döngüleri, servo senkronizasyonu ve çoğu zaman ark dakikası seviyesinde ya da daha iyi tekrar konumlandırma. Standart düz dişli veya planet dişli düzenek bazı durumlarda uygun olabilir, ancak montaj hacminin dar olduğu ve doğruluk sapmasının kontrol altında tutulması gereken durumlarda her zaman değil.

Harmonic Drive çözümleriyle tipik olarak hangi ürünler ilişkilendirilir?

Ürün portföyü genel olarak hassas redüktörler, aktüatör modülleri, servo bileşenleri, döner üniteler ve entegre hareket düzeneklerini içerir. Makine tezgahı ortamlarında bu ürünler, eksen yüküne, görev döngüsüne ve ivmelenme gereksinimlerine bağlı olarak genellikle 200 W ile birkaç kW aralığındaki servo motorlarla birlikte kullanılır.

En büyük avantajlardan biri, genellikle tek bir kompakt kademede yüksek redüksiyon oranlarına ulaşabilmesidir. 30:1, 50:1, 80:1 veya 100:1 gibi oranlar, büyük çok kademeli bir şanzımana ihtiyaç duymadan hassas hareket kontrolünü destekleyebilir; bu da tasarımcıların mekanik karmaşıklığı azaltmasına ve montaj alanından tasarruf etmesine yardımcı olur.

Makine tezgahlarında düşük boşluk neden önemlidir

CNC işleme ve ilgili otomasyonda boşluk, kontur kalitesini, indeksleme hassasiyetini ve takım ya da iş parçası konumlandırmasının tekrarlanabilirliğini etkiler. Küçük iletim hataları bile yüzey kalitesi, dairesel enterpolasyon veya açısal indeksleme görevlerinde görünür hale gelebilir. Pek çok uygulamada, boşluğu mümkün olan en düşük pratik aralıkta tutmak, 8 saatlik, 16 saatlik veya 24 saatlik üretim programları boyunca tutarlılığı korumaya yardımcı olur.

• Kompakt 4. veya 5. eksen üniteleri için döner eksen konumlandırması
• Tekrarlayan indeksleme döngülerine sahip otomatik takım değiştirici mekanizmaları
• CNC hücreleriyle entegre gantri veya mafsallı yükleme sistemleri
• Hassas açısal hareket gerektiren muayene istasyonları
• Yüksek çeşitlilik, düşük hacimli üretim hatlarında yardımcı otomasyon

Aşağıdaki tablo, Harmonic Drive tarzı hassas iletimin makine tezgahıyla ilgili hareket tasarımında diğer yaygın dişli yaklaşım türleriyle nasıl karşılaştırıldığını özetlemektedir.

Buradaki temel çıkarım, tek bir dişli türünün diğerlerinin tümünün yerini almadığıdır. Bunun yerine, Harmonic Drive çözümleri özellikle bir makine üreticisinin aynı anda 3 şeye ihtiyaç duyduğu durumlarda önem kazanır: kompakt yerleşim, hassas konumlandırma ve tekrarlanan döngüler boyunca kararlı servo davranışı.

Harmonic Drive Teknolojisi Makine Tezgahı Ekipmanlarında Nerede Kullanılır

Makine tezgahı sektörü giderek kesici ekipmanları otomasyon, esnek fikstürleme ve kompakt çok eksenli sistemlerle birleştiriyor. Bu ortamda Harmonic Drive teknolojisi tek ve izole bir bileşenle sınırlı değildir. Çoğu zaman aynı üretim hücresi içinde birkaç hareket noktasını destekler.

Tipik uygulama senaryoları

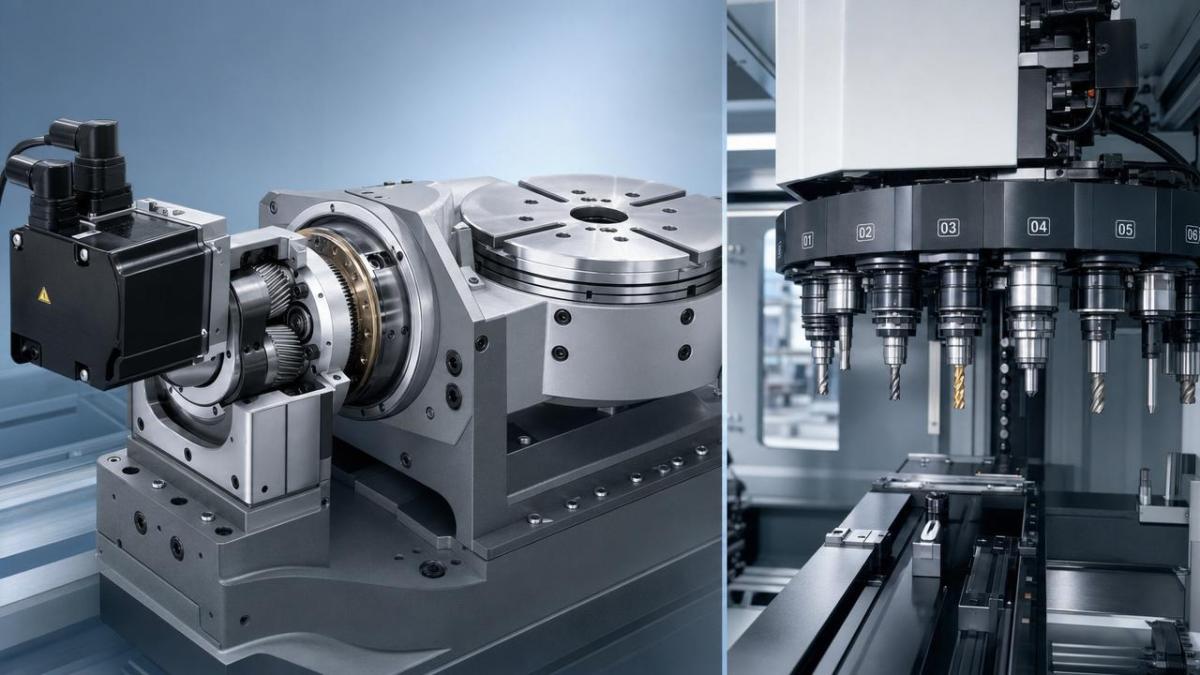

Yaygın bir kullanım alanı döner konumlandırmadır. İndeksleme tablalarında, trunnion’larda veya kompakt eğme ünitelerinde hassas redüksiyon, açısal kontrolü iyileştirir ve servo motorun daha elverişli bir hız-tork aralığında çalışmasına yardımcı olur. Bu, iş parçalarının 90°, 180° veya tam 360° döngüler boyunca tekrarlayan açısal hareket gerektirdiği durumlarda özellikle faydalıdır.

Bir diğer uygulama otomatik yükleme ve boşaltmadır. Makine tezgahlarına bağlı robotik kollar ve mafsallı taşıma cihazları çoğu zaman yüksek redüksiyon oranlarına sahip hafif eklemlere ihtiyaç duyar. Kompakt dişli üniteleri ataletin azaltılmasına yardımcı olur; bu da yüzlerce vardiya boyunca döngü başına birkaç saniyelik hızlanma ve kesme dışı sürenin kısalmasını sağlayabilir.

Kompakt hareket neden önemlidir

Zemin alanı pahalıdır ve makine muhafazalarında ek mekanizmalar için sınırlı yer bulunur. Daha küçük bir iletim paketi kablo güzergahını, korumayı ve bakım erişimini basitleştirebilir. Modüler makine platformları geliştiren OEM'ler için tek bir eksen zarfında 50 mm ile 120 mm arasında tasarruf sağlamak, genel yerleşim esnekliğini artırabilir.

Aşağıdaki tablo, yaygın makine tezgahı uygulama alanlarını ve bir Harmonic Drive tarzı çözümün neden seçilebileceğini göstermektedir.

Bu uygulamalar, Harmonic Drive Company’nin yalnızca robotik için değil, aynı zamanda hassasiyeti, otomasyon yoğunluğunu ve sistem kompaktlığını aynı anda artıran makine tezgahı üreticileri için de neden önemli olduğunu göstermektedir.

Alıcılar Harmonic Drive Çözümlerini Nasıl Değerlendirmelidir

Makine tezgahları için bir hassas tahrik seçerken alıcılar yalnızca orana bakarak seçim yapmamalıdır. Kâğıt üzerinde doğru görünen bir redüktör, tork pikleri, görev döngüsü, rijitlik, yağlama gereksinimleri ve montaj doğruluğu birlikte incelenmezse kötü performans gösterebilir.

Dört temel değerlendirme faktörü

1. Gerekli konumlandırma doğruluğu ve kabul edilebilir boşluk aralığı
2. Maksimum tork, sürekli tork ve darbe yükü profili
3. Mevcut montaj alanı, mil yönelimi ve motor arayüzü
4. Beklenen servis ömrü, bakım aralığı ve çalışma döngüsü sıklığı

Örneğin, dakikada 20 döngü çalışan yüksek hızlı bir indeksleme görevi, saatte yalnızca birkaç kez hareket eden yavaş bir eğme ekseninden farklı termal ve yorulma talepleri oluşturur. Benzer şekilde, soğutma sıvısı buharına, metal parçacıklarına ve titreşime maruz kalan kapalı bir makine tezgahı, dikkatli sızdırmazlık ve yağlama kararları gerektirir.

Yaygın teknik özellik hataları

Sık yapılan bir hata, ortalama yüke göre torku boyutlandırıp ivmelenme piklerini göz ardı etmektir. Bir başka hata ise servo ayarlarını ve dinamik performansı etkileyen sistem rijitliğini gözden kaçırmaktır. Alıcılar ayrıca, tepki, aşınma özellikleri ve montaj toleransları tasarıma göre önemli ölçüde değişebildiği halde tüm hassas redüktörlerin benzer davrandığını varsayabilirler.

Birçok projede satın alma öncesinde en az 6 kalemin doğrulanması en iyi uygulamadır: redüksiyon oranı, izin verilen radyal yük, eksenel yük, burulma rijitliği, yağlama yöntemi ve hizalama toleransı. Bu, montaj veya devreye alma sırasında yeniden tasarım riskini azaltır.

Aşağıdaki tablo, makine tezgahı satın alma ve mühendislik ekipleri için pratik bir kontrol listesi sunmaktadır.

Disiplinli bir değerlendirme süreci, özellikle redüktör, servo motor, kaplinler ve kontrol parametreleri tasarım aşamasının başında birlikte incelendiğinde, uygulama süresini 2 ila 4 hafta kısaltabilir.

Uygulama, Bakım ve Uzun Vadeli Değer

Harmonic Drive Company’nin ne yaptığını anlamak, ürünlerinin kurulumdan sonra nasıl değer yarattığını da anlamak demektir. Makine tezgahlarında performans yalnızca ilk doğrulukla değil, tutarlılık, çalışma süresi, servis erişimi ve aylarca veya yıllarca üretimi istikrarlı tutabilme kabiliyetiyle değerlendirilir.

Makine üreticileri için uygulama adımları

1. Eksen görev döngüsünü, hız aralığını ve tork piklerini tanımlayın
2. Redüktörü motor boyutuna, geri besleme sistemine ve atalet oranına eşleştirin
3. Montaj hassasiyetini, mil desteğini ve muhafaza koşullarını gözden geçirin
4. Servo sistemini gerçek yük altında ayarlayın ve konumlandırma tekrarlanabilirliğini doğrulayın
5. Bakım muayene aralıklarını döngü sayısına ve ortama göre belirleyin

Devreye alma işlemi, özellikle yoğun indeksleme veya sürekli ters yön değiştirme yapan eksenlerde, tekrarlayan çalışma sırasında termal gözlem içermelidir. Temsili yük altında 2 saat ila 4 saatlik bir çalışma testi, kısa bir denemenin kaçırabileceği hizalama veya ayar sorunlarını çoğu zaman ortaya çıkarır.

Bakım hususları

Hassas hareket bileşenleri, reaktif onarım yerine rutin incelemeden fayda sağlar. Birçok makine tezgahı kurulumunda, pratik bir kontrol aralığı kirlenme seviyesine, görev döngüsüne ve çalışma saatlerine bağlı olarak 3 ila 6 aydır. Birden fazla vardiya çalışan kritik hatlar daha sık kontrol gerektirebilir.

Bakım ekipleri gürültü değişimlerini, sıcaklık artışını, titreşim desenlerini, bağlantı elemanlarının sağlamlığını ve yağlama durumunu izlemelidir. Küçük sapmalar, üretimi durduran arızalara dönüşmeden önce montaj gerilimi, hizalama bozukluğu, aşırı yük veya aşınma ilerlemesini gösterebilir.

B2B kullanıcılar için uzun vadeli faydalar

Doğru seçildiğinde, Harmonic Drive tabanlı sistemler makine tezgahı OEM’lerinin ve son kullanıcıların yer kaplamasını azaltmasına, indeksleme kalitesini artırmasına ve kompakt çok eksenli tasarımı basitleştirmesine yardımcı olabilir. Bu da daha hızlı makine geliştirme, daha iyi tekrarlanabilirlik ve muhafaza alanının daha verimli kullanımı anlamına gelebilir.

Son kullanıcılar için değer çoğu zaman daha düşük kurulum değişkenliği, daha istikrarlı otomasyon performansı ve uzun çalışmalarda hareket kaynaklı daha az doğruluk sorunu olarak ortaya çıkar. OEM’ler için ise, her döner modülü sıfırdan yeniden tasarlamak yerine birkaç makine boyutu arasında platform standardizasyonunu destekleyebilir.

Sık sorulan sorular

Harmonic Drive yalnızca robotlarda mı kullanılır?

Hayır. Robotik önemli bir uygulama alanıdır, ancak makine tezgahları, indeksleme sistemleri, yarı iletken ekipmanları, muayene sistemleri ve kompakt otomasyon modülleri de düşük boşluk ve kompakt tasarımın önemli olduğu bu tür hassas iletimi kullanır.

Harmonic dişli, makine tezgahlarındaki diğer tüm dişli kutularının yerini alır mı?

Mutlaka değil. Seçim torka, hıza, rijitliğe, maliyet hedefine, görev döngüsüne ve montaj alanına bağlıdır. Bazı besleme sistemlerinde veya ağır yük eksenlerinde diğer iletim türleri hâlâ daha uygun olabilir.

Alıcılar önce tedarikçilere ne sormalıdır?

Uygulama verileriyle başlayın: eksen fonksiyonu, gerekli oran, maksimum ve sürekli tork, hareket profili, hedef doğruluk, çalışma ortamı ve beklenen servis aralığı. Net girdiler, daha sonra aşırı boyutlandırma, yetersiz boyutlandırma veya zorlu devreye alma riskini azaltır.

Harmonic Drive Company, makine tezgahı ekipmanları ve entegre otomasyon genelinde kullanılan kompakt, yüksek hassasiyetli dişli teknolojisi sağlayarak hassas harekette önemli bir rol oynar. Düşük boşluk, yüksek redüksiyon, sınırlı alan ve tekrarlanabilir açısal kontrolün tek bir tasarımda bir arada bulunması gereken yerlerde etkisi en güçlüdür.

Döner eksenler, takım değiştiriciler, yükleme üniteleri veya hassas indeksleme sistemleri için tahrik seçeneklerini karşılaştırıyorsanız, Harmonic Drive çözümlerinin dikkatli bir değerlendirmesi performans sınırlarını, entegrasyon gereksinimlerini ve uzun vadeli bakım değerini netleştirebilir. Makine tezgahı uygulamanızı görüşmek, size özel bir öneri almak veya yüksek performanslı üretim için hassas hareket çözümleri hakkında daha fazla bilgi edinmek için bizimle iletişime geçin.
