RV Redüktörü Açıklaması: Çalışma Prensibi, Avantajları, Uygulamaları ve Seçim Rehberi

Endüstriyel robotlar, insansı robotlar, CNC takım tezgahları ve hassas otomasyon gelişmeye devam ederken, RV redüktör modern hareket kontrol sistemlerindeki en kritik bileşenlerden biri haline gelmiştir. Bir robotun konumlandırma doğruluğunu, yük kapasitesini, rijitliğini, hizmet ömrünü ve genel güvenilirliğini doğrudan etkiler.

Mühendisler, ekipman üreticileri ve robot geliştiricileri için, bir RV redüktörün nasıl çalıştığını ve diğer hassas redüktörlerden nasıl farklı olduğunu anlamak, doğru transmisyon çözümünü seçerken esastır.

Bu kılavuz, RV redüktörlerin çalışma prensibini, yapısını, avantajlarını, uygulamalarını ve seçim kriterlerini açıklarken, bazı yaygın yanlış anlamaları da netleştirir.

RV Redüktör Nedir?

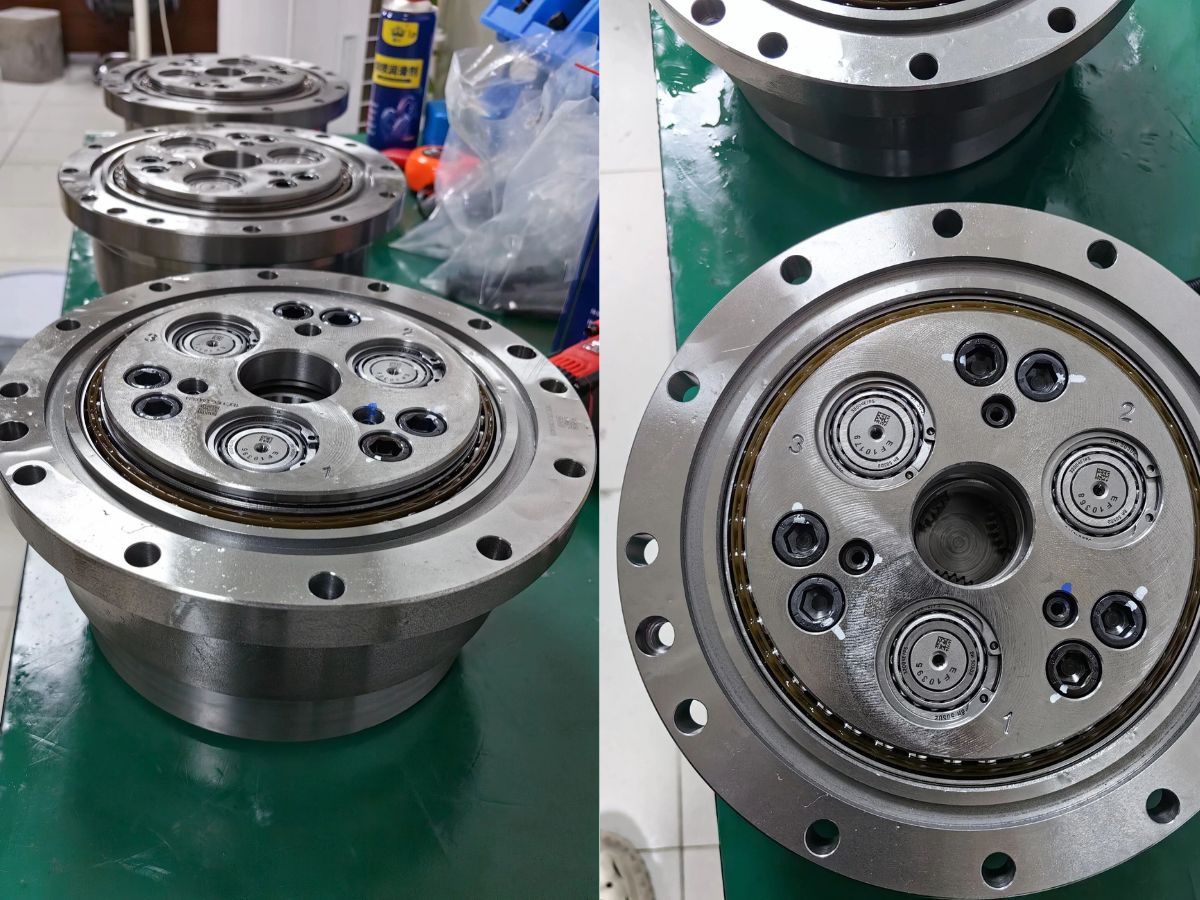

RV redüktör (Rotary Vector Reducer), yüksek redüksiyon oranları, olağanüstü rijitlik ve mükemmel konumlandırma doğruluğu elde etmek için planetary dişli kademesi ile sikloidal pim dişli kademesini birleştiren yüksek hassasiyetli bir sikloidal redüksiyon kutusudur.

Sıradan endüstriyel şanzımanlardan farklı olarak, bir RV redüktör özellikle aşağıdaki uygulamalar için tasarlanmıştır:

• Yüksek tork iletimi

• Yüksek burulma rijitliği

• Düşük boşluk

• Yüksek konumlandırma doğruluğu

• Uzun hizmet ömrü

• Ağır hizmet tipi sürekli çalışma

Günümüzde RV redüktörler, endüstriyel robotlar, robot konumlandırıcılar, CNC döner tablalar, takım tezgahları, otomatik üretim hatları ve ağır hizmet tipi akıllı ekipmanlarda yaygın olarak kullanılmaktadır.

RV Redüktör Nasıl Çalışır?

RV redüktör iki kademeli bir redüksiyon mekanizması kullanır.

Birinci Kademe: Planetary Dişli Redüksiyonu

Servo motor giriş milini tahrik eder ve bu mil güneş dişliyi döndürür. Planet dişliler motor hızını düşürürken torku artırır ve aynı anda eksantrik mili tahrik eder.

İkinci Kademe: Sikloidal Pim Dişli Redüksiyonu

Eksantrik mil, sikloidal diskin sabit pim halkası içinde eksantrik bir hareket yapmasına neden olur.

Sikloidal disk, pim dişli halkasından bir diş daha az içerdiğinden, her devir küçük bir göreceli yer değiştirme oluşturur ve son derece yüksek iletim doğruluğuyla büyük bir redüksiyon oranı sağlar.

Son olarak, çıkış pimleri hareketi çıkış flanşına aktarır ve minimum boşlukla yüksek tork sağlar.

Planetary dişliler ile sikloidal iletimin bu birleşimi, RV redüktörlerin hem yüksek hassasiyet hem de üstün yük kapasitesi elde etmesini sağlar.

RV Redüktörler Neden Bu Kadar Doğru?

Birkaç yapısal avantaj, bir RV redüktörün olağanüstü hassasiyetine katkıda bulunur.

Geniş Çok Dişli Kavrama

Yalnızca birkaç dişin yükü paylaştığı geleneksel redüktörlerin aksine, bir RV redüktör kuvveti aynı anda birden fazla sikloidal dişe dağıtır.

Bu tasarım, rijitliği ve dayanıklılığı artırırken temas gerilimini büyük ölçüde azaltır.

Son Derece Düşük Boşluk

Yüksek kaliteli RV redüktörler genellikle 1 yay dakikasının altında boşluk elde ederken, premium ürünler 0.5 yay dakikasına (30 yay saniyesi) ulaşabilir.

Düşük boşluk, robotların mükemmel tekrarlanabilirlikle aynı konuma tekrar tekrar dönmesini sağlar.

Yüksek Burulma Rijitliği

Sikloidal mekanizma, ağır yükler altında deformasyona karşı mükemmel direnç sağlar ve bu da RV redüktörleri önemli yük taşıyan endüstriyel robot eklemleri için özellikle uygun hale getirir.

RV Redüktör ve Harmonik Redüktör

Birçok mühendis, RV redüktör mü yoksa harmonik redüktör mü seçmeleri gerektiğini sorar.

Cevap uygulamaya bağlıdır.

RV Redüktör En uygun kullanım alanları:

• Robot taban eklemleri

• Omuz eklemleri

• Bel eklemleri

• Ağır hizmet tipi endüstriyel robotlar

• Döner konumlandırma tablaları

• CNC ekipmanları

Avantajları:

• Yüksek rijitlik

• Yüksek yük kapasitesi

• Mükemmel darbe direnci

• Uzun hizmet ömrü

• Sürekli ağır yükler altında kararlı performans

Harmonik Redüktör En uygun kullanım alanları:

• Robot bilekleri

• Dirsekler

• İnsansı robot kolları

• Tıbbi robotlar

• Yarı iletken ekipmanları

• Hassas otomasyon

Avantajları:

• Kompakt boyut

• Hafif tasarım

• Son derece düşük boşluk

• Yüksek konumlandırma doğruluğu

Çoğu altı eksenli endüstriyel robota, RV redüktörler genellikle 1–3 veya 1–4. eklemlerde kullanılırken, harmonik redüktörler daha çok kompaktlık ve hassasiyetin maksimum yük kapasitesinden daha önemli olduğu bilek eklemlerinde kullanılır.

Yaygın Yanılgı: RV Redüktör ve Sonsuz Dişli Redüktör

En yaygın yanlış anlamalardan biri RV redüktörü sonsuz dişli redüktörle karıştırmaktır.

Bunlar tamamen farklı transmisyon teknolojileridir.

RV Redüktör

Planetary dişli + sikloidal pim dişli yapısı

Yüksek hassasiyet

Düşük boşluk

Yüksek rijitlik

Robotik ve hassas makineler için tasarlanmıştır

Sonsuz Dişli Redüktör

Sonsuz vida ve sonsuz dişli iletim

Basit yapı

Daha düşük üretim maliyeti

Kendinden kilitleme özelliği sağlayabilir

Genellikle konveyörlerde, kaldırma ekipmanlarında ve genel makinelerde kullanılır

Her ne kadar ikisi de redüksiyon kutusu olsa da, tamamen farklı amaçlara hizmet ederler ve birbirinin yerine kullanılabilir olarak düşünülmemelidir.

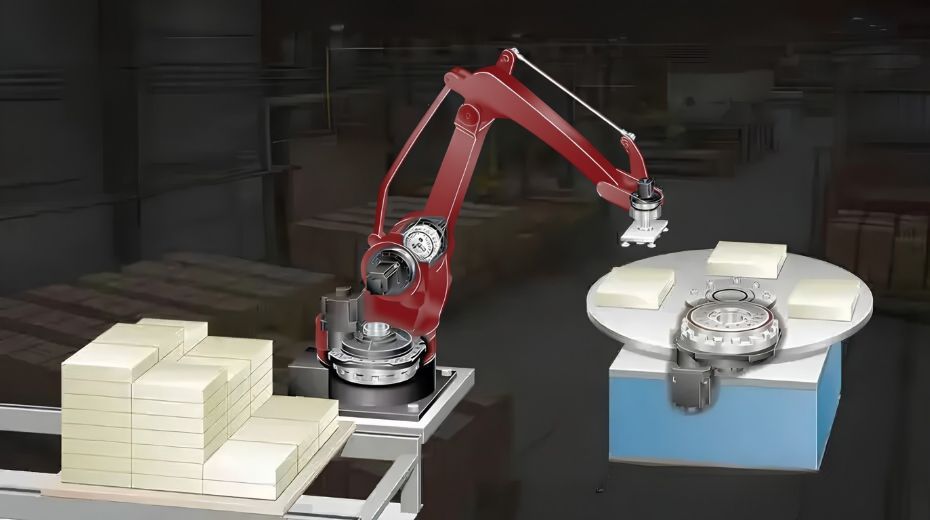

RV Redüktörlerin Başlıca Uygulamaları

Yüksek rijitlikleri ve mükemmel tork kapasiteleri sayesinde RV redüktörler aşağıdaki alanlarda yaygın olarak kullanılır:

• Endüstriyel robotlar

• Robotik kaynak sistemleri

• Paletleme robotları

• CNC döner tablalar

• Takım tezgahları

• Otomatik üretim hatları

• Lazer işleme ekipmanları

• Havacılık ve uzay üretimi

• Hassas konumlandırma sistemleri

• Ağır hizmet tipi akıllı ekipmanlar

Robot yükleri arttıkça, RV redüktörler dinamik yükleme koşullarında konumlandırma doğruluğunu korumada giderek daha önemli hale gelir.

Doğru RV Redüktör Nasıl Seçilir？

Doğru RV redüktörü seçmek, yalnızca redüksiyon oranlarını karşılaştırmaktan daha fazlasını gerektirir.

Mühendisler şu unsurları değerlendirmelidir:

Nominal Tork

Redüktörün, yeterli güvenlik payıyla gerekli çalışma torkunu sürekli olarak karşılayabildiğinden emin olun.

Maksimum Tork

Hızlanma, yavaşlama veya darbe yükleri içeren uygulamalar yeterli aşırı yük kapasitesi gerektirir.

Redüksiyon Oranı

Farklı robot eklemleri farklı hız ve tork özellikleri gerektirir.

Boşluk

Hassas montaj ve CNC uygulamaları, genel otomasyona kıyasla daha düşük boşluk gerektirir.

Burulma Rijitliği

Daha yüksek rijitlik, robot yol doğruluğunu artırır ve titreşimi azaltır.

Hizmet Ömrü

Çoğu endüstriyel RV redüktör, yüke, yağlamaya ve çalışma ortamına bağlı olarak nominal çalışma koşullarında 6,000–10,000 saat için tasarlanmıştır.

Montaj Konfigürasyonu

Mil tipi, flanş boyutları, içi boş veya dolu mil tasarımı ve servo motorla uyumluluğu göz önünde bulundurun.

RV Redüktörlerin Yerli Gelişimi

Uzun yıllar boyunca, küresel üst сегмент RV redüktör pazarı Japon üreticilerin hakimiyeti altındaydı.

Günümüzde hassas işleme, ısıl işlem, dişli üretimi, rulman teknolojisi ve kalite kontroldeki sürekli iyileştirmeler, Çinli üreticilerin ürün performansını önemli ölçüde artırmasını sağlamıştır.

Modern yerli RV redüktörler artık şunları sunmaktadır:

• İyileştirilmiş konumlandırma doğruluğu

• Daha iyi üretim tutarlılığı

• Daha kısa teslim süreleri

• Rekabetçi maliyet

• Güvenilir seri üretim kabiliyeti

Bu gelişmeler, robot üreticilerine daha fazla tedarik zinciri esnekliği sağlarken akıllı imalatın hızlı büyümesini destekler.

Sonuç

RV redüktör, modern robotik ve endüstriyel otomasyondaki en önemli hassas transmisyon bileşenlerinden biri olmaya devam etmektedir.

Planetary dişliler ve sikloidal pim dişli teknolojisinin benzersiz birleşimi, olağanüstü rijitlik, yüksek tork kapasitesi, düşük boşluk ve uzun hizmet ömrü sunar; bu da onu ağır yük taşıyan robot eklemleri ve hassas hareket sistemleri için tercih edilen çözüm haline getirir.

İster endüstriyel bir robot, CNC makinesi, otomatik üretim hattı veya akıllı ekipman geliştiriyor olun, güvenilir uzun vadeli performans elde etmek için tork, rijitlik, doğruluk ve uygulama gereksinimlerine göre uygun RV redüktörü seçmek esastır.

Hassas üretim teknolojileri gelişmeye devam ettikçe, RV redüktörler bir sonraki nesil robotik, akıllı otomasyon ve ileri üretim sistemlerinde giderek daha önemli bir rol oynayacaktır.
