Yüksek Hassasiyetli Otomasyon ve Denetim için Ultra İnce Doğrudan Tahrikli Döner Aktüatör

giriiş

Yarı iletken inceleme, optik inceleme, çip ayırma, AOI sistemleri ve diğer hassas otomasyon ekipmanları giderek daha kompakt hale geldikçe, makine içindeki döner hareket sistemi zorlu bir gereksinim kombinasyonuyla karşı karşıya kalır: çok az kurulum alanı kaplarken hassas açısal konumlandırma sağlamalıdır. Geleneksel döner mekanizmalar ek dişli kutuları, iletim bileşenleri, kaplinler ve harici yapılar gerektirebilir; bu da hem kompaktlığı hem de hareket doğruluğunu korumayı zorlaştırır.

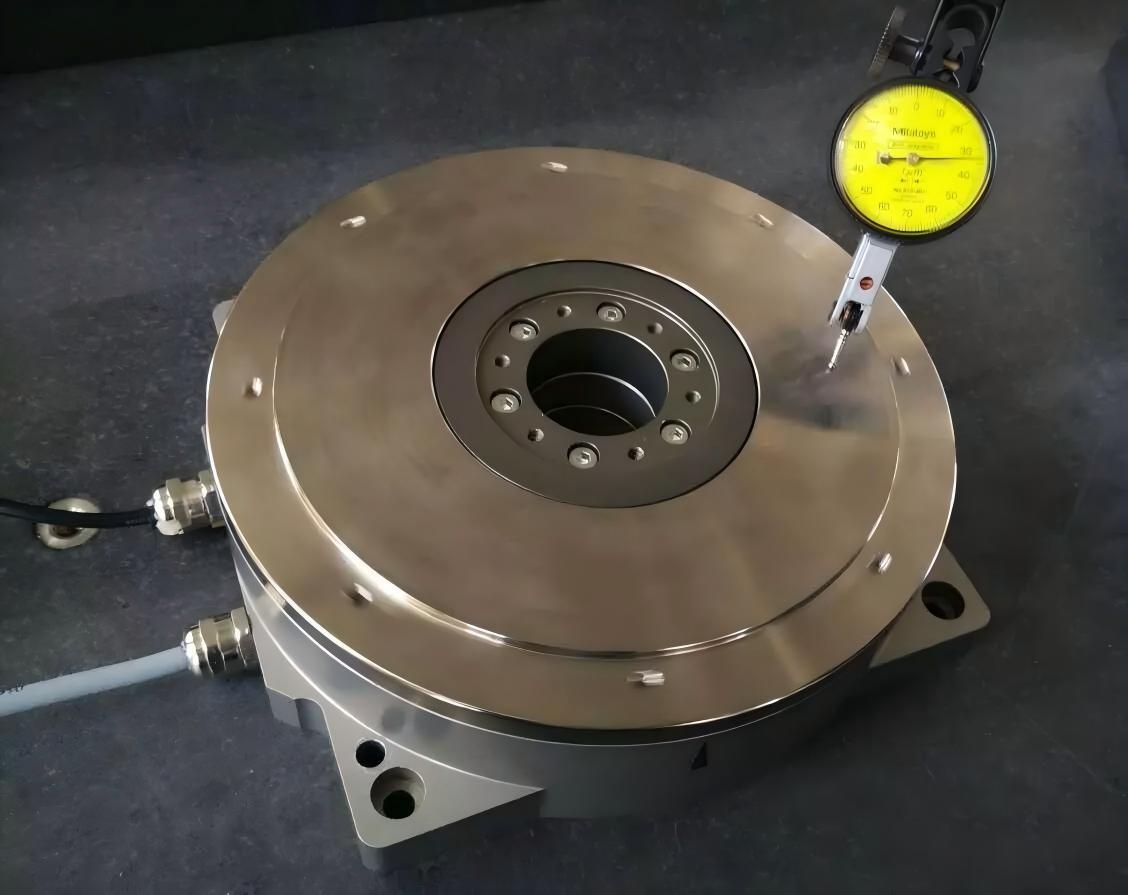

Ultra ince doğrudan tahrikli döner aktüatör farklı bir yaklaşım sunar. Doğrudan tahrikli bir motoru düz bir döner platforma entegre ederek, tahrik torku ara bir redüksiyon mekanizması olmadan doğrudan dönen tablaya iletilebilir. Bu, geri tepmeye neden olabilecek mekanik iletim aşamalarını ortadan kaldırır ve genel hareket mimarisini basitleştirir.

Kompakt yarı iletken inceleme makineleri, optik hizalama sistemleri, çip ayırma istasyonları, fotovoltaik gofret inceleme ekipmanları veya laboratuvar kalibrasyon platformları geliştiren ekipman üreticileri için, bu tip Doğrudan Tahrikli Döner Motor, yüksek konumlandırma doğruluğu, düzgün düşük hızlı hareket, kompakt boyutlar ve basitleştirilmiş mekanik entegrasyon gerektiğinde pratik bir çözüm sağlayabilir.

Kompakt Otomasyon Ekipmanları Neden Farklı Bir Döner Hareket Çözümüne İhtiyaç Duyar?

Geleneksel döner mekanizmalarda, motor genellikle bir dişli kutusu, kayış, kaplin veya diğer iletim bileşenleri aracılığıyla yüke bağlanır. Bu mimari gerekli tork ve hız dönüşümünü sağlayabilse de, her ek mekanik bileşen potansiyel hata kaynakları, mekanik boşluk, montaj toleransı, titreşim veya bakım gereksinimleri getirir.

Bu durum, özellikle hassas muayene ekipmanlarında önem kazanır. Bir kamera, optik lens, yarı iletken levha veya hassas iş parçası çok küçük bir açıyla döndürülmesi gerektiğinde, döner tahrik ünitesinin yalnızca istenen konuma ulaşması değil, aynı zamanda muayene süreci boyunca düzgün ve tekrarlanabilir bir hareket sağlaması da gerekir.

Ekipmanın mekanik düzeninin oldukça kompakt olması durumunda zorluk daha da artar. Çalışma platformunun altında sınırlı alan olabilirken, kablolar, optik bileşenler, sensörler ve diğer mekanizmaların döner eksen etrafına yerleştirilmesi gerekir.

Bu durumlarda, döner mekanizmanın toplam yüksekliğini azaltmak, konumlandırma doğruluğunu artırmak kadar önemli olabilir.

İşte bu noktada ultra ince doğrudan tahrikli döner aktüatör özellikle değerli hale geliyor.

Direkt tahrik, motor ile döner tabla arasındaki iletim aşamasını ortadan kaldırır.

Doğrudan tahrikli motorun (DD Motor) temel avantajı, motorun geleneksel mekanik bir redüksiyon kademesine dayanmak yerine döner yükü doğrudan tahrik etmesidir.

Bu mimari, iletim zincirini önemli ölçüde basitleştirebilir. Motor ile döner tabla arasında ara bir redüksiyon dişli kutusu bulunmadığından, sistem mekanik redüksiyon bileşenleriyle ilişkili boşluk ve iletim hatalarından kaçınır.

Hassas döner konumlandırma için bu, komut edilen açısal hareketin doğrudan çalışma platformuna aktarılabileceği anlamına gelir.

Bu, özellikle uygulama yüksek dönüş hızından ziyade son derece küçük açısal ayarlamalar gerektirdiğinde kullanışlıdır. Örneğin, yarı iletken gofret incelemesi sırasında, döner tabla kontrollü bir hızda dönerken, görüntüleme sistemi farklı açısal konumlardan sürekli olarak görüntü yakalaması gerekebilir. Kararlı bir doğrudan tahrik sistemi, motor ile iş parçası arasına ek iletim aşamaları eklemeden tutarlı hareketi korumaya yardımcı olur.

Doğrudan tahrikli (DD) sistemleri, dişli döner aktüatörlerden ayırt etmek önemlidir. Harmonik redüktör veya planet redüktör, hız düşürme yoluyla yüksek çıkış torku sağlayabilirken, DD motor torku doğrudan döner eksende üretir. Bu nedenle, uygun mimari, uygulamanın torkuna, hızına, ataletine, doğruluğuna ve mevcut montaj alanına bağlıdır.

Ultra İnce Tasarım, Kurulum Alanı Sorunlarını Çözüyor

Birçok otomasyon makinesi için, mevcut kurulum alanı, döner eksenin kendisinden ziyade makinenin tamamı tarafından belirlenir. Geleneksel bir döner mekanizma, motor, dişli kutusu, kaplin ve destek yapısının iletim yolu boyunca düzenlenmesi nedeniyle önemli miktarda dikey alana ihtiyaç duyabilir.

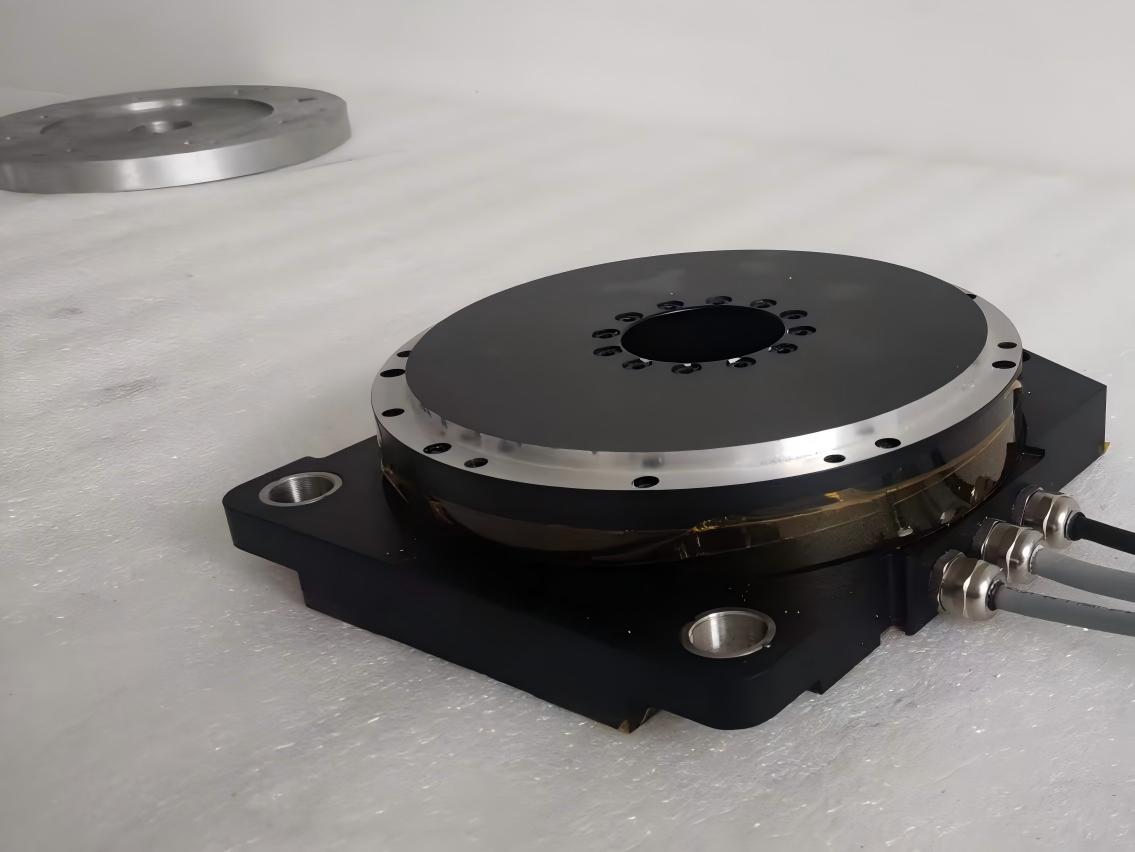

Ultra ince döner tabla, tüm döner ünitenin yüksekliğini azaltmak için düz disk şeklinde bir yapı kullanır. Bu, döner mekanizmayı altına büyük bir aktüatör monte etmek yerine doğrudan ekipman platformuna yerleştirmeyi kolaylaştırır.

Bu yapısal avantaj, özellikle Z yönündeki alanın sınırlı olduğu kompakt muayene makineleri ve laboratuvar ekipmanları için oldukça kullanışlıdır.

Sağlam döner tabla aynı zamanda istikrarlı bir çalışma yüzeyi sağlar. Platform üzerine standartlaştırılmış montaj delikleri yerleştirilebilir; bu sayede iş parçaları, fikstürler, optik bileşenler veya muayene aletleri doğrudan döner yüzeye monte edilebilir.

Ekipman üreticileri, motorun etrafına ek bir mekanik montaj yapısı tasarlamak yerine, döner üniteyi doğrudan makine mimarisine entegre edebilirler.

Mekanik boşluksuz yüksek hassasiyetli dönüş

Geri tepme, döner konumlandırma doğruluğunu etkileyen önemli faktörlerden biridir.

Geleneksel dişli döner mekanizmalarda, iletim bileşenleri arasındaki mekanik boşluk, özellikle dönüş yönü değiştiğinde, istenen hareket ile gerçek çıkış hareketi arasında bir fark yaratabilir.

Doğrudan tahrikli döner tabla, mekanik redüksiyon aşamasını iletim yolundan çıkarır. Sonuç olarak, motor ile döner platform arasında dişli kutusu boşluğu oluşmaz.

Bu durum, mimariyi özellikle sık sık küçük açılı hareketler, çift yönlü konumlandırma ve sürekli tarama içeren uygulamalar için cazip hale getiriyor.

Örneğin, optik hizalama sisteminde, döner tabla, görüş sistemi hizalama sonucunu izlerken çok küçük açılarla tekrar tekrar ileri ve geri hareket edebilir. Doğrudan tahrik mimarisi, redüksiyon dişli kutusuyla ilişkili mekanik boşluğu oluşturmadan daha düzgün çift yönlü hareket sağlayabilir.

Açısal hataların denetim sonuçlarını doğrudan etkileyebildiği yarı iletken ve optik uygulamalar için bu, sistem düzeyinde önemli bir avantaj haline gelebilir.

Yarıiletken gofret incelemesinde doğrudan tahrik neden değerlidir?

Yarı iletken denetimi, hem kompaktlığın hem de hassasiyetin aynı anda sağlanması gereken iyi bir örnektir.

Yarı iletken levha incelemesi sırasında, bir kamera, mikroskop veya optik inceleme sistemi görüntü yakalarken iş parçasının sürekli veya kademeli olarak dönmesi gerekebilir. Dönme hareketinin, görüntü kalitesini koruyacak kadar kararlı olması ve aynı zamanda doğru açısal konumlandırma sağlaması gerekir.

Ultra ince, doğrudan tahrikli döner tabla, inceleme platformuna doğrudan entegre edilebilir. Yonga levhası veya fikstür, sağlam döner tabla üzerine monte edilebilirken, doğrudan tahrikli motor kontrollü açısal hareket sağlar.

Bu mimari, sınırlı kurulum alanı, istenmeyen iletim boşluğu, mekanik titreşim, karmaşık iletim yapıları ve zorlu kablo yönetimi gibi ekipman tasarımında karşılaşılan çeşitli zorlukların üstesinden gelmeye yardımcı olabilir.

Yüksek hızlı denetim ekipmanları için fayda sadece "yüksek hassasiyet" ile sınırlı değildir. Daha önemli avantaj, döner hareket sisteminin genel makine mimarisinin daha basit bir parçası haline gelebilmesidir.

Yüksek Hızlı Çip Ayırma Ekipmanlarında Uygulama

Talaş ayırma sistemleri, döner harekete farklı taleplerde bulunur.

Döner eksenin, bir yonganın incelenmesi, sıralanması, alınması veya aktarılması öncesinde tekrarlanan indeksleme hareketleri, hızlı ivmelenme ve yavaşlama ve hassas konumlandırma gerçekleştirmesi gerekebilir.

Bu tür uygulamalarda, mekanik aktarım zincirinin kısaltılması hareket sisteminin basitleştirilmesine yardımcı olabilir. Doğrudan tahrik mimarisi, döner platformun, hareketin iletilmesi için bir indirgeme mekanizmasını beklemeden doğrudan motor komutlarına yanıt vermesini sağlar.

Sonuç olarak, yüksek hızlı indeksleme ve hassas konumlandırmanın bir arada bulunması gereken otomasyon istasyonları için uygun, kompakt bir döner hareket çözümü elde edilmiştir.

Düz yapısı, özellikle küçük bir çalışma alanının etrafına birden fazla inceleme veya sıralama mekanizmasının yerleştirilmesi gereken durumlarda, döner platformun kompakt ekipman düzenlerine entegre edilmesini de kolaylaştırır.

Optik lens hizalaması, düzgün mikro hareket gerektirir.

Optik sistemler genellikle son derece hassas açısal ayarlama gerektirir.

Lens hizalaması veya koaksiyel kalibrasyon sırasında, sistem optik sinyali veya sensör tarafından yakalanan görüntüyü izlerken çok küçük hareketler yapması gerekebilir.

Titreşim, mekanik boşluk veya tutarsız düşük hızlı hareket üreten döner bir mekanizma bu süreci daha da zorlaştırabilir.

Direkt tahrikli döner motor, torku doğrudan dönme ekseninde iletir; bu da onu, mekanik redüksiyondan ziyade düzgün düşük hızlı dönüş ve hassas açısal ayarlamanın daha önemli olduğu uygulamalar için uygun hale getirir.

Kompakt yapı, döner eksenin optik bileşenlere yakın konumlandırılmasına olanak tanıyarak ekipman tasarımcılarının tüm hizalama mekanizmasının boyutunu küçültmelerine yardımcı olur.

AOI Muayene Sistemleri için Kararlı Dönme

AOI ekipmanı, tüm inceleme alanı boyunca tutarlı görüntü elde edilmesini gerektirir.

Bir ekran paneli, elektronik bileşen veya başka bir iş parçası döner bir platforma monte edildiğinde, görüntüleme sistemi sürekli olarak görüntü yakalarken dönme hareketinin düzgün kalması gerekir.

Hızdaki ani değişiklikler veya küçük mekanik hatalar, görüntü kalitesini ve inceleme tutarlılığını etkileyebilir.

Ultra ince doğrudan tahrikli döner tabla, kompakt bir makine yapısını korurken sürekli dönme hareketi sağlayabilir. Sağlam platform, iş parçası veya fikstür için stabil bir montaj yüzeyi sağlarken, doğrudan tahrik mimarisi geleneksel dişli mekanizmasının iletim boşluğunu önler.

Bu da mimariyi AOI incelemesi, optik inceleme, elektronik bileşen incelemesi ve hassas görüntüleme sistemleri için uygun hale getiriyor.

Fotovoltaik Levha İncelemesi için Kompakt Bir Çözüm

Aynı hareket gereksinimleri fotovoltaik gofret incelemesinde de geçerlidir.

Silikon levhalar ve diğer ince iş parçaları, yüzey kusurlarını, boyut sapmalarını veya diğer üretim anormalliklerini tespit etmek için çok açılı inceleme gerektirebilir.

Döner tabla, muayene alanı çevresinde aşırı yer kaplamadan istikrarlı bir hareket sağlamalıdır.

Ultra ince, doğrudan tahrikli döner platform, kompakt fotovoltaik inceleme ekipmanına doğrudan entegre edilebiliyor; bu sayede gofret fikstürü ve inceleme sistemi birbirine yakın kalabiliyor.

Dolayısıyla ekipman üreticileri için fayda sadece motorun kendisiyle sınırlı değil. Daha küçük ve daha basit bir döner muayene mimarisi oluşturabilme yeteneği de önemli.

Mühendisler Doğrudan Tahrikli Döner Tabla Sistemini Ne Zaman Tercih Etmelidir?

Doğrudan tahrikli döner tabla, özellikle makinenin aynı anda birden fazla gereksinime sahip olması durumunda dikkate alınmaya değer bir seçenektir.

Eğer ekipman yüksek açısal konumlandırma hassasiyeti, sık çift yönlü hareket, düzgün düşük hızlı dönüş, kompakt dikey kurulum alanı ve basit bir mekanik iletim yapısı gerektiriyorsa, direkt tahrik güçlü bir aday olabilir.

Buna karşılık, eğer uygulama düşük motor devrinde son derece yüksek çıkış torku, önemli mekanik redüksiyon veya büyük yük-motor oranı gerektiriyorsa, harmonik redüktör veya hassas planet redüktör gibi dişli bir çözüm daha uygun olabilir.

Dolayısıyla seçim, yalnızca en yüksek nominal doğruluğa sahip teknolojiyi seçmek yerine, gerçek hareket profiline göre yapılmalıdır.

Direkt Tahrikli Döner Tablalar ve Dişli Döner Mekanizmalar Karşılaştırması

Ekipman tasarımcıları için en önemli fark, iletim mimarisidir.

Dişli döner mekanizma, hızı çıkış torkuna dönüştürmek için bir motor ve bir redüktör kullanır. Bu, yüksek tork yoğunluğu ve kompakt bir radyal yapı sağlayarak harmonik ve planet dişli aktarımını birçok otomasyon uygulaması için cazip hale getirir.

Direkt tahrikli döner tabla, redüksiyon kademesini ortadan kaldırır ve motoru doğrudan döner eksene yerleştirir. Bu, mekanik iletim hatalarını azaltabilir ve son derece hassas döner hareket sağlayabilir.

Bu nedenle, Doğrudan Tahrikli Motor ve Harmonik Tahrik, her uygulamada rekabet eden teknolojiler değildir. Farklı mühendislik sorunlarını çözerler.

Düşük boşluk payı, doğrudan tork iletimi, düzgün hareket ve ultra ince yapının kritik önem taşıdığı hassas muayene sistemlerinde, doğrudan tahrik son derece avantajlı olabilir. Yüksek çıkış torku, yüksek redüksiyon oranları ve daha yüksek mekanik yük kapasitesi gerektiren uygulamalar için ise harmonik veya planet dişli çözümü daha uygun olabilir.

Bu ayrım, ekipman üreticilerine farklı nesil otomasyon ekipmanlarını tasarlarken daha fazla esneklik de sağlıyor.

Kompakt otomasyon ekipmanlarına entegrasyon için tasarlanmıştır.

Ultra ince doğrudan tahrikli döner tablaların en pratik avantajlarından biri, sadece bir motor olarak değil, bir hareket modülü olarak ele alınabilmesidir.

Döner platform doğrudan montaj yüzeyi sağlarken, düz yapı ünitenin makine çerçevesine entegre edilmesine olanak tanır. Standart montaj delikleri fikstür kurulumunu kolaylaştırır ve sağlam platform iş parçasını veya takımı doğrudan destekleyebilir.

Bu durum, ilave bağlantı elemanlarına, montaj braketlerine ve iletim yapılarına olan ihtiyacı azaltır.

Makine üreticileri için bu, daha temiz bir mekanik tasarım, daha kolay montaj, daha az kurulum alanı ve sensörler ile denetim bileşenlerinin düzenlenmesinde daha fazla özgürlük anlamına gelebilir.

HONPINE Hassas Ekipmanlar İçin Direkt Tahrikli Hareket Çözümleri

HONPINE, robotik, otomasyon, yarı iletken ekipmanları, optik sistemler, CNC ekipmanları ve diğer yüksek hassasiyetli uygulamalar için hassas hareket bileşenleri geliştirir.

Doğrudan döner hareket gerektiren uygulamalar için DD Motor teknolojisi, ara bir redüksiyon aşamasına gerek kalmadan yüksek hızlı ve yüksek hassasiyetli döner hareket için bir çözüm sunar.

Uygulama daha yüksek redüksiyon oranları ve çıkış torku gerektirdiğinde, HONPINE ayrıca Harmonik Redüktörler ve Harmonik Döner Aktüatörler de sunmaktadır. Yüksek tork yoğunluğu ve hassas iletimin gerekli olduğu ancak hareket mimarisinin dişli bir çözüme daha uygun olduğu uygulamalar için Hassas Planet Redüktörler başka bir seçenek sunar.

Robotik uygulamalar için bu teknolojiler, HONPINE'ın Robot Eklem Motorları ve entegre Robot Eklem Modülleri ile daha da birleştirilebilir; bu da ekipman üreticilerinin her eksenin gerçek gereksinimlerine göre bir hareket mimarisi seçmelerine olanak tanır.

Bu durum, seçim sürecini tek bir "en iyi" iletim teknolojisini seçmekten ziyade, doğru hareket çözümünü uygulamaya uygun hale getirmekle ilgili hale getiriyor.

Çözüm

Kompakt yarı iletken, optik, AOI, fotovoltaik ve laboratuvar otomasyon ekipmanlarının geliştirilmesi, döner hareket sistemleri için yeni gereksinimler yaratmaktadır. Mühendisler, makine kompaktlığından, tepki hızından veya mekanik basitlikten ödün vermeden yüksek konumlandırma doğruluğu elde etmeye giderek daha fazla ihtiyaç duymaktadır.

Ultra ince doğrudan tahrikli döner tabla, düz, yerden tasarruf sağlayan bir yapıyı doğrudan tork iletimi ve boşluksuz döner hareketle birleştirerek bu gereksinimleri karşılar. Sağlam çalışma platformu ve standartlaştırılmış montaj arayüzü, kompakt otomasyon ekipmanlarına doğrudan entegre edilmesini de kolaylaştırır.

Yarı iletken gofret incelemesi, çip ayırma, optik lens hizalama, AOI incelemesi, fotovoltaik gofret incelemesi ve hassas kalibrasyon sistemleri için kilit soru, döner motorun ne kadar tork üretebileceğiyle sınırlı değildir. Daha önemli soru, tüm döner mimarinin, mevcut makine alanı içinde gerekli doğruluk, düzgünlük, tepki hızı ve kurulum verimliliğini sağlayıp sağlayamayacağıdır.

İşte bu noktada ultra ince doğrudan tahrikli döner motor ve döner tabla, önemli bir mühendislik avantajı sağlayabilir.
