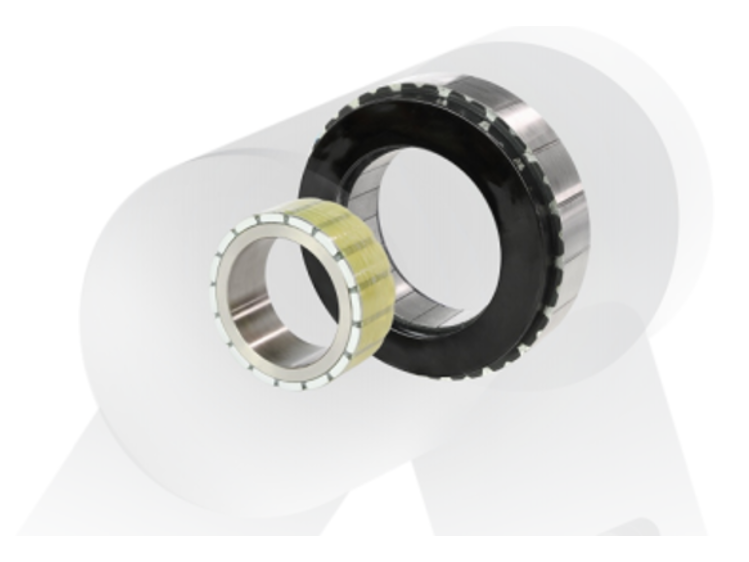

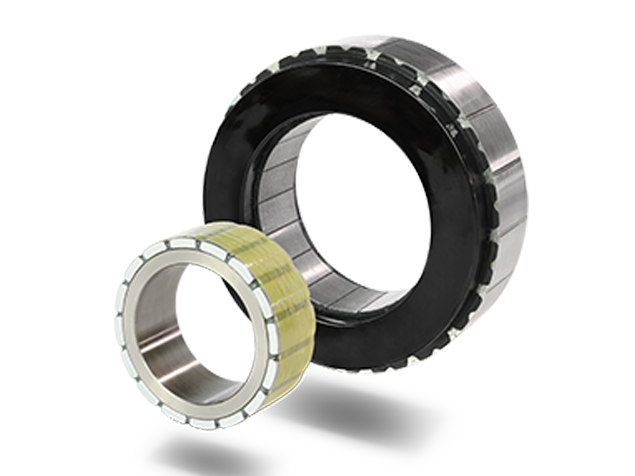

Kompakt Hafif Yüksek Güç Yoğunluklu İç Rotorlu Çerçevesiz Tork Motoru

Name: Kompakt Hafif Yüksek Güç Yoğunluklu İç Rotorlu Çerçevesiz Tork Motoru
SKU: 0

● Giriş

İç rotorlu çerçevesiz tork motoru, rotor ve stator olmak üzere iki temel bileşenden oluşan özel bir daimi mıknatıslı senkron motor (PMSM) türüdür. Rotor iç kısımda konumlandırılırken, stator dışarıya monte edilir. Yenilikçi tasarımı, yalnızca rotor ve stator düzeneklerini koruyarak geleneksel motor gövdelerini, rulmanları ve milleri ortadan kaldırır. Rotor genellikle daimi mıknatıslarla entegre halka şeklinde bir yapı benimser ve doğrudan yük miline monte edilir. Stator, rotorun dönmesini sağlayan elektromanyetik kuvvetleri üreten bakır sargılar ve laminasyonlardan oluşur. Bu yapılandırma, verimli manyetik alan etkileşimi yoluyla tork çıkışı sağlayarak onu robot eklemleri ve endüstriyel otomasyon gibi yüksek hassasiyetli uygulamalar için ideal hale getirir. Yükün doğrudan tahrik edilmesini mümkün kılarak mekanik transmisyon kayıplarını en aza indirir.

Bize Ulaşın

Özellikler

● Kompakt ve Hafif Yapı

Geleneksel muhafazaları ve çerçeveleri ortadan kaldırarak hacmi yaklaşık 30%-50% azaltır ve ağırlığı önemli ölçüde düşürür. Alan kısıtlaması olan entegre sistemler için idealdir.

● Yüksek Güç Yoğunluğu ve Tork Çıkışı
Optimize edilmiş kalıcı mıknatıs düzenlemelerine sahip çok kutuplu ve çok oluklu tasarımlar kullanarak tork yoğunluğunu 20%-40% artırır ve birim hacim başına daha yüksek tork sağlar.
Demir ve bakır kayıplarını azaltarak verimliliği geleneksel motorlara kıyasla 10%-15% iyileştirir.

● Verimli Isı Dağılımı ve Düşük Termal Kayıp
Vakum dolgu teknolojisini yüksek ısıl iletkenliğe sahip malzemelerle birleştirerek ısı dağılımı verimliliğini artırır. Sıcaklık artışı 15%-25% azaltılır, bu da çalışma ömrünü uzatır.

● Yüksek Dinamik Tepki ve Hassasiyet
Yükleri doğrudan tahrik ederek dişlilerden/kayışlardan kaynaklanan boşluğu ortadan kaldırır. Tepki hızı 30% üzerinde artar ve mikrometre seviyesinde konumlandırma hassasiyeti sağlar.

● Sessiz Çalışma ve Düşük Bakım
Mekanik iletim gürültüsünü ortadan kaldırır, 50dB altındaki ses basıncı seviyelerinde çalışır. Basitleştirilmiş yapı aşınmaya yatkın bileşenleri azaltır ve bakım sıklığını 60%-80% düşürür.

● Özelleştirilebilir Entegrasyon Esnekliği
Robot eklemleri, tıbbi cihazlar veya diğer sistemlere sorunsuz entegrasyon için parametre özelleştirmesini (rotor/stator boyutları, manyetik dalga biçimleri) destekler ve çeşitli tasarım gereksinimlerine uyum sağlar.

Teknik Özellikler

Sayfa 1



Parametreler	Nominal güç	Nominal tork	Nominal hız	Nominal akım	Maksimum tork	Maksimum akım	Statik tork	Statik akım	Nominal gerilim	Hat direnci	Hat endüktansı	Elektriksel zaman sabiti	Mekanik zaman sabiti	Geri EMK sabiti	Tork sabiti	Rotor atalet momenti	Kutup sayısı	İzolasyon sınıfı	Ağırlık
ModelBirim	Pn(W)	Tn(N·m)	Nn(rpm)	In(A)	Tm(N.m)	Im(A)	TS(N.m)	IS(A)	UDc(V)	R,(Ω)	L(mH)	Te(ms)	tm(ms)	Ke(V/krpm)	Kt(Nm/A)	jm(kg·cm2)	Kutup sayısı	İzolasyon sınıfı	G(KG)
FMC05213-0015	159	0.4	3790	4.4	1.2	13.6	0.44	4.84	48	0.9	0.94	1.04	1.127	6.13	0.1014	0.074	10	F	0.22
FMC0507-0010	100	0.32	3000	2.55	0.96	11	0.36	3.3	48	1.93	1.79	0.93	1.83	8	0.132	0.096	16	F	0.18
FMC05714-0020	200	0.64	3000	5.1	1.92	15.6	0.72	5.74	48	0.72	0.425	0.59	1.47	8	0.132	0.206	16	F	0.27
FMC06013-0014	146	0.45	3100	4.2	1.35	13.4	0.55	4.62	48	0.51	0.497	0.957	0.9	7.1	0.117	0.141	16	F	0.24
FMC06021-0025	258	0.65	3790	7.2	1.57	17.4	0.81	9	48	0.241	0.275	1.14	1.36	6.05	1	0.328	16	F	0.35
FMC07612-0029	293	0.85	3300	6.7	2.55	21.44	1.1	7.37	48	0.31	0.86	2.81	2.4	8.3	0.14	0.847	16	F	0.35
FMC07628-0063	635	1.6	3790	15.2	5.27	52	1.76	16.7	48	0.083	0.237	2.85	1.3	6.9	0.114	1.2	16	F	0.98
FMC07712-0031	314	1	3000	7.65	3	24	1.1	8.42	48	0.31	0.8	2.5	1.45	8.4	0.132	0.522	16	F	0.6
FMC07730-0075	750	2.39	3000	18.6	7.17	61	2.63	20.5	48	0.097	0.27	2.78	1.25	7.85	0.129	1.25	16	F	0.8
FMC08518-0056	565	1.8	3000	19	5.4	57	2	21	48	0.058	0.09	1.55	1.38	5.9	0.099	1.33	16	F	0.7
FMC09114-0063	630	2	3000	16.2	5	43.5	2.2	17.8	48	0.12	0.22	1.83	1.39	7.9	0.13	1.14	16	F	0.78
FMC09130-0125	1257	4	3000	27	10	72	4.4	29.8	48	0.057	0.235	4.12	0.87	9.5	0.157	2.19	16	F	0.78
FMC10414-0038	380	1.5	2420	10.3	4.3	30.9	2.2	15.1	48	0.117	0.53	4.53	1.6	9.68	0.16	2.018	16	F	0.77
FMC10429-0100	1050	4	2500	22.5	12	74.1	4.4	24.6	48	0.186	0.31	5.84	1.1	11.3	0.186	4.2	16	F	0.78
FMC12718-0090	904	3.6	2400	24	10.8	72	4	6.	48	0.049	0.29	4.38	5.9	1.44	0.9759	4.46	16	F	1.4
FMC12730-0160	1600	6.37	2400	35.5	19.11	110	7	39	48	0.034	0.24	7.06	1.04	11.8	0.2	6.7	16	F	2
FMC13224-0118	1180	3.5	3220	29.2	8.4	70	3.85	32.1	48	0.02	0.102	5.1	0.0801	8	0.132	4.05	16	F	2.01
Muhafaza: Tam kapalı, kendinden soğutmalı. Sıcaklık aralığı: -20℃~40℃ (donmasız). Nem: ≤90% RH (yoğuşmasız). Ortam: Aşındırıcı/yanıcı gazlardan, yağ damlacıklarından ve tozdan kaçının. Rakım: Maks. 4000m; 1000m üzerinde, güç her 100m başına 1.5% düşürülür.
