CNC Döner Ekseni için Harmonik Döner Aktüatör: Gravür Makineleri için Hassas Çözüm

CNC gravür makineleri artık düz veya basit üç eksenli işleme ile sınırlı değil. Uygulamalar silindirik iş parçalarına, kavisli yüzeylere, çok taraflı bileşenlere ve karmaşık üç boyutlu yapılara doğru genişledikçe, döner eksenler birçok CNC gravür sisteminin önemli bir parçası haline geldi.

Döner eksen, işleme sırasında iş parçasının veya takımın dönmesine olanak tanıyarak silindirik yüzeylerin etrafında oyma yapmayı, manuel yeniden konumlandırmaya gerek kalmadan birden fazla yüzeye ulaşmayı ve daha karmaşık çok eksenli enterpolasyon işlemlerini gerçekleştirmeyi mümkün kılar.

Ancak, döner eksen eklemek sadece bir motor takmakla ilgili bir mesele değildir. Döner şanzıman, işleme süreci boyunca istikrarlı hareketi korurken, iş parçasının ataletini, kesme yüklerini, konumlandırma gereksinimlerini, hızı ve mevcut montaj alanını yönetmelidir.

4 eksenli ve 5 eksenli CNC gravür makineleri için, harmonik döner aktüatör, döner eksen için kompakt ve son derece hassas bir tahrik çözümü sağlayabilir. Motoru, harmonik iletimi , enkoder geri beslemesini ve destekleyici mekanik bileşenleri kompakt bir düzeneğe entegre ederek, hassas gravür için gerekli konumlandırma performansını sağlarken döner eksen tasarımını basitleştirebilir.

CNC gravür makineleri neden yüksek hassasiyetli döner eksene ihtiyaç duyar?

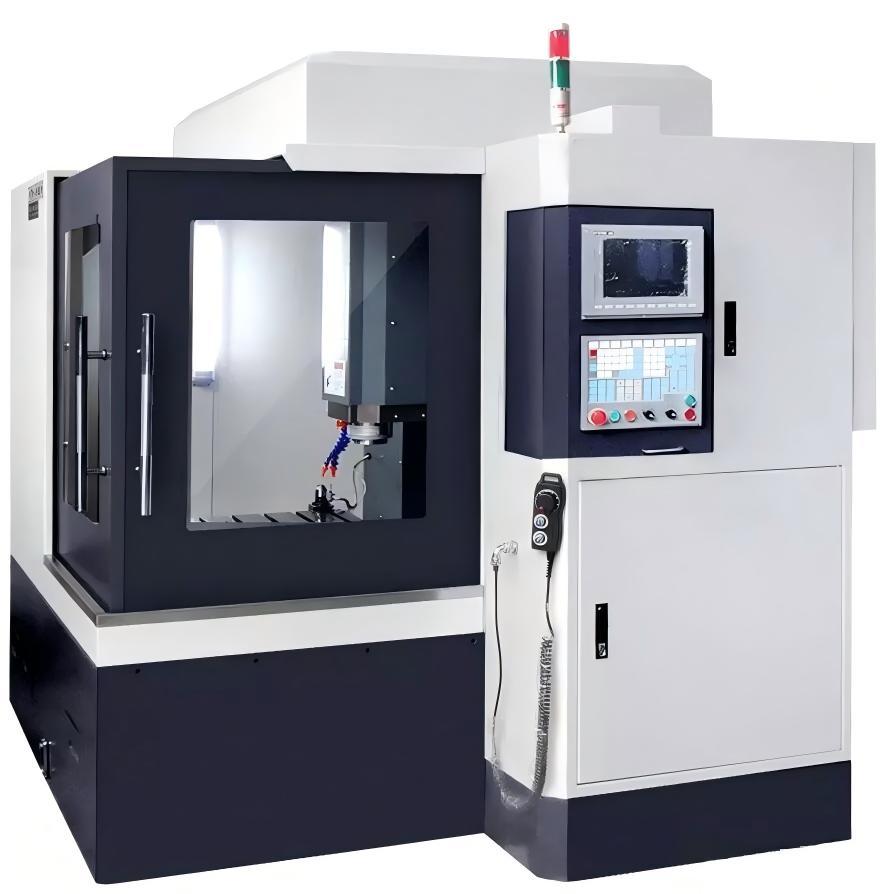

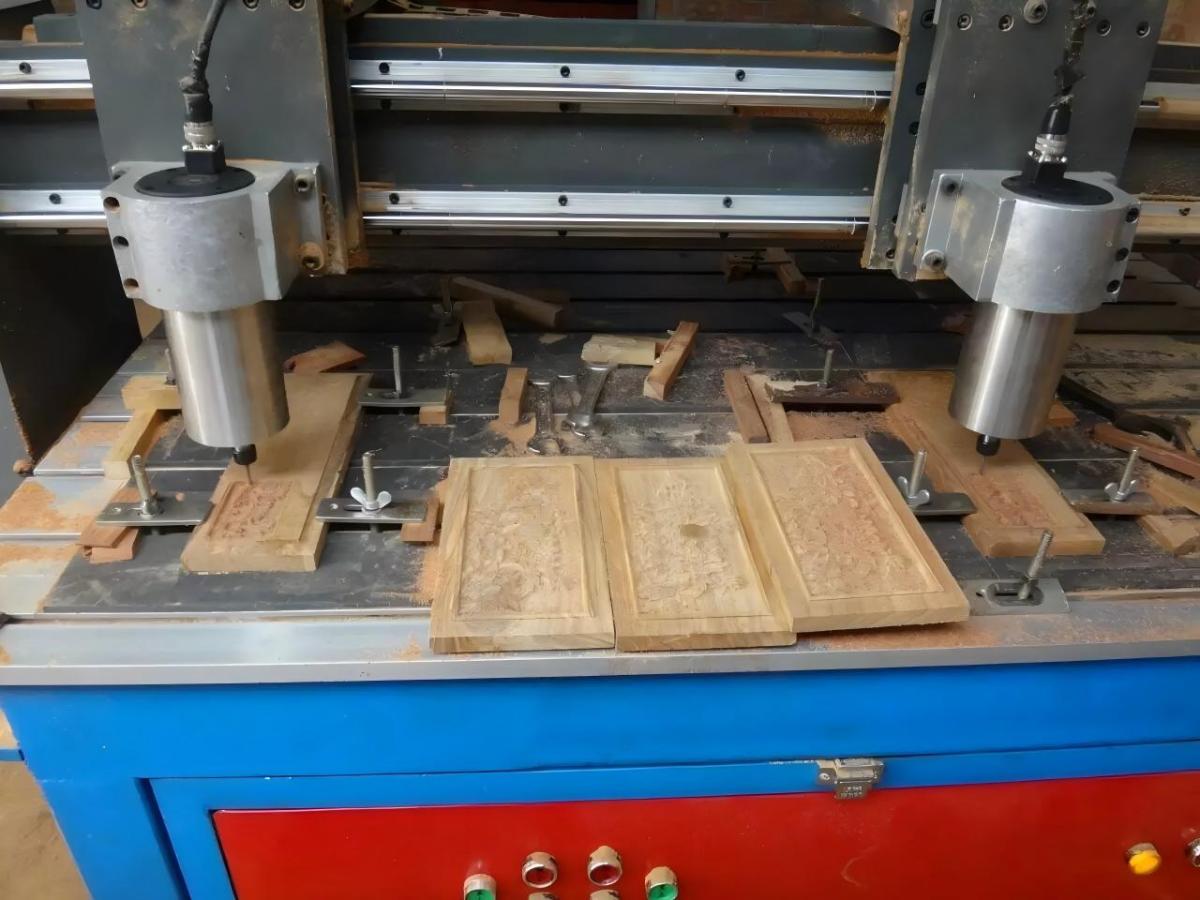

Geleneksel 3 eksenli CNC gravür makinesi, X, Y ve Z eksenleri boyunca hareketi kontrol eder. Bu yapılandırma, düz yüzeyler ve birçok standart üç boyutlu işleme operasyonu için iyi sonuç verir.

Bu sınırlama, iş parçasının silindirik, kavisli veya çok kenarlı bir geometriye sahip olması durumunda ortaya çıkar.

Döner eksen, ek bir dönme serbestlik derecesi sağlayarak, işleme sırasında iş parçasının veya takımın dönmesine olanak tanır.

Bu özellikle işleme sırasında faydalıdır:

• Silindirik iş parçaları

• Yuvarlak çubuklar ve borular

• Eğri yüzeyler

• Çok taraflı bileşenler

• Bir iş parçasının etrafındaki dekoratif desenler

• Karmaşık üç boyutlu yüzeyler

Çeşitli yönlerden işleme gerektiren parçalar

Bu uygulamalarda, döner eksen nihai işleme sonucunu doğrudan etkiler.

Eğer eksende aşırı boşluk, yetersiz rijitlik, düşük tekrarlanabilirlik veya kararsız dönüş varsa, döner ve doğrusal eksenler arasında enterpolasyon sırasında hatalar birikebilir.

Sonuç olarak, hatalı konturlar, düzensiz oyma derinliği, görünür geçiş izleri veya yüzey kalitesinde azalma görülebilir.

Bu nedenle, döner eksen, yalnızca ek bir motorlu eksen olarak değil, genel işleme sisteminin bir parçası olarak değerlendirilmelidir.

CNC gravür makinelerinde döner eksenler nerelerde kullanılır?

Döner eksenin gereksinimleri, makine konfigürasyonuna ve iş parçası geometrisine göre değişir. Pratikte, 4 eksenli ve 5 eksenli CNC gravür makineleri iki önemli uygulama kategorisini temsil eder.

4 Eksenli CNC Gravür

Tipik bir 4 eksenli CNC gravür makinesinde, ek döner eksen genellikle iş parçasını yatay bir eksen etrafında döndürmek için kullanılır.

Bu konfigürasyon özellikle silindirik veya uzunlamasına iş parçaları için kullanışlıdır.

Tek bir yüzeyi işleyip parçayı manuel olarak yeniden konumlandırmak yerine, döner eksen, kesici takım gerekli doğrusal yol boyunca hareket ederken iş parçasını sürekli olarak döndürebilir.

Tipik uygulama alanları arasında silindirik gravür, yuvarlak metal parçalar, ahşap kolonlar, borular ve tüpler, silindirik kalıplar ve dekoratif parçalar yer almaktadır.

Bu tip makinelerde, döner tahrik sisteminin sürekli dönüş sırasında sabit torku korurken hassas açısal konumlandırma sağlaması gerekir.

Kompakt bir harmonik döner aktüatör, doğrudan döner eksen mekanizmasına entegre edilebilir ve böylece servo motor ile çıkış mili arasında gereken mekanik iletim miktarı azaltılabilir.

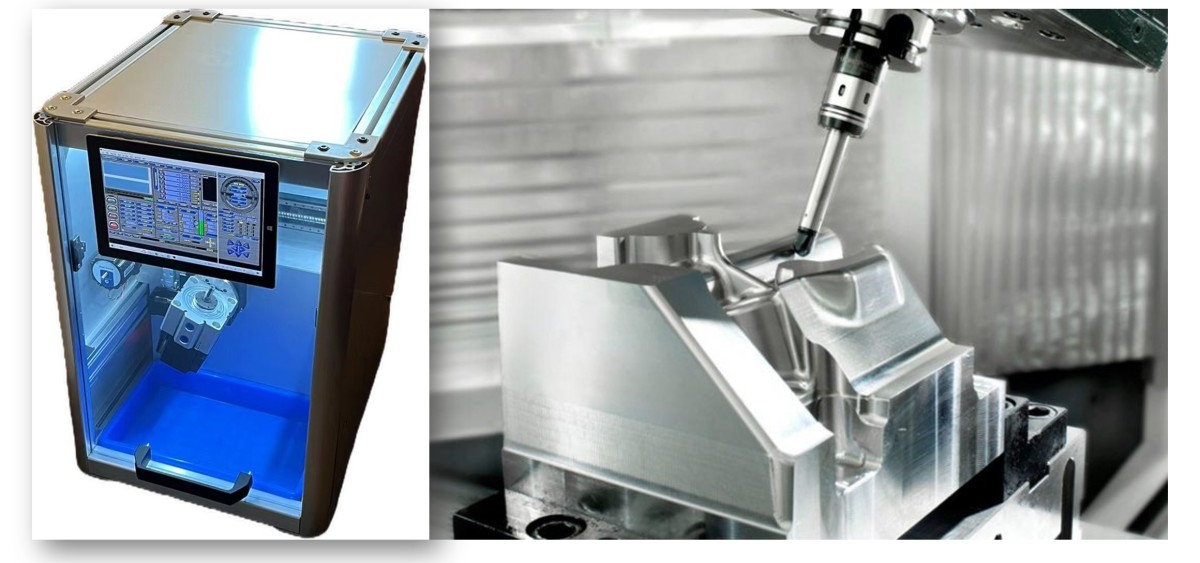

5 Eksenli CNC Gravür

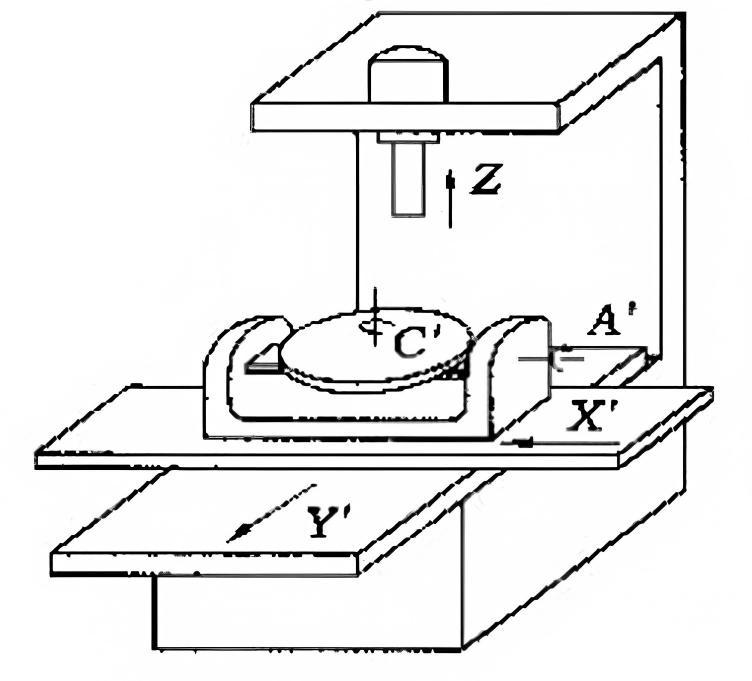

5 eksenli gravür makineleri, takım veya iş parçasının yönlendirilmesinde daha fazla özgürlük sağlamak için ek bir dönme veya eğme ekseni ekler.

Bu konfigürasyon, işleme yüzeyinin oldukça kavisli olduğu durumlarda veya takımın iş parçasına farklı yönlerden yaklaşması gerektiğinde kullanışlıdır.

Dönme ve eğme eksenleri, X, Y ve Z doğrusal eksenleriyle birlikte çalışmalıdır. Sonuç olarak, eş zamanlı çok eksenli enterpolasyon sırasında dönme mekanizmasındaki hatalar daha belirgin hale gelebilir.

Bu makineler için, döner eksen tahrik sisteminin açısal konumlandırma doğruluğu, tekrarlanabilirlik, burulma rijitliği, dönme düzgünlüğü, kontrol komutlarına yanıt verme ve kompakt mekanik entegrasyon arasında bir denge kurması gerekir.

CNC Gravür için Döner Tablalar

Döner tabla da yaygın olarak kullanılan bir diğer konfigürasyondur.

Döner tabla, küçük bir mili veya aleti doğrudan döndürmek yerine, iş parçasını döndürür.

Bu özellik, makinenin iş parçasını fikstürden çıkarmadan indeksleme, sürekli döndürme veya çok taraflı işleme yapmasına olanak tanır.

Döner tabla uygulamalarında, tahrik sisteminin yalnızca gerekli torku değil, aynı zamanda tabla, fikstür ve iş parçasının birleşik ataletini de dikkate alması gerekir.

Silindirik ve Karmaşık Şekilli İş Parçalarının Gravürlenmesi

Silindirik gravür, döner eksenin değer kattığı en açık örneklerden biridir.

Döner eksen, iş parçasının açısal konumunu sürekli olarak değiştirirken, doğrusal eksenler takım yolunu kontrol eder.

Daha karmaşık geometrilerde, makine kontrol ünitesi aynı anda birkaç ekseni koordine edebilir.

Bu uygulamalarda, küçük açısal hataların bile takım ile iş parçası yüzeyi arasındaki ilişkiyi etkileyebilmesi nedeniyle, döner eksenin düzgünlüğü ve konumlandırma doğruluğu giderek daha önemli hale gelmektedir.

CNC gravür döner ekseni tasarlanırken nelere dikkat edilmelidir?

Her CNC gravür makinesi için uygun tek bir döner eksen konfigürasyonu yoktur.

İş parçasına, işleme sürecine, makine yapısına ve hareket gereksinimlerine göre doğru tahrik ünitesi seçilmelidir.

İş Parçasının Ağırlığı ve Atalet Kuvveti

İş parçasının ağırlığı, hesaplamanın yalnızca bir parçasıdır.

Dönme merkezine göre konumu da gerekli torku etkiler.

Çapı büyük veya ağırlık merkezi dönme ekseninden uzakta olan bir iş parçası, aynı kütleye sahip kompakt bir iş parçasına göre önemli ölçüde daha yüksek dönme ataletine sahip olabilir.

Bu nedenle, döner eksen boyutlandırmasında iş parçasının kütlesi, fikstür kütlesi, döner tabla kütlesi, ağırlık merkezi, dönme ataleti ve ivme ve yavaşlama gereksinimleri dikkate alınmalıdır.

Gerekli Dönme Hızı

Farklı gravür işlemleri farklı dönme hızları gerektirir.

İndeksleme için kullanılan döner eksen, sürekli silindirik gravür için kullanılan eksenden çok farklı çalışabilir.

Bu nedenle, gerekli hız, iş parçası çapı, kesme hızı, takım çapı, işlenen malzeme, interpolasyon gereksinimleri ve ivme ile birlikte değerlendirilmelidir.

Konumlandırma Doğruluğu ve Tekrarlanabilirliği

Döner eksen indeksleme veya çok eksenli enterpolasyon için kullanıldığında, açısal konumlandırma doğruluğu kritik önem kazanır.

Üretim sırasında makinenin belirli bir açısal konuma hareket etmesi ve tekrar tekrar o konuma geri dönmesi gerekebilir.

Sürekli işleme için, dönme pozisyonu ile doğrusal takım yolu arasındaki ilişkinin de sabit kalması gerekir.

Kesme Yükleri Altında Rijitlik

CNC gravür döner ekseni tamamen statik koşullar altında çalışmaz.

Kesme kuvvetleri, iletim sisteminde tork dalgalanmalarına ve titreşimlere neden olabilir.

Döner mekanizma yeterince rijit değilse, bu kuvvetler açısal sapmaya, titreşime, takım yolu sapmasına ve tekrarlanabilirliğin azalmasına neden olabilir.

Hassas gravür işlemleri için, aktüatör ve destekleyici mekanik yapı bu nedenle birlikte değerlendirilmelidir.

Kurulum Alanı ve Kablo Yönlendirmesi

Mevcut kurulum alanı da önemli bir faktördür.

Kompakt CNC makinelerinde genellikle döner eksen etrafında sınırlı alan bulunur, 5 eksenli sistemlerde ise kabloların, pnömatik hatların veya diğer bileşenlerin döner yapının içinden veya etrafından geçmesi gerekebilir.

İçi boş döner aktüatör, kablolar veya diğer bileşenler için merkezi bir geçit sağlayarak bu tür mekanik entegrasyonu basitleştirebilir.

Harmonik Döner Aktüatörler CNC Gravür Döner Eksen Tasarımına Nasıl Entegre Edilir ?

Kompakt boyutların, hassas açısal konumlandırmanın ve düşük boşluğun önemli olduğu CNC gravür uygulamalarında, harmonik döner aktüatör entegre bir tahrik çözümü sağlayabilir.

Döner ekseni ayrı ayrı iletim bileşenleri, motor, enkoder ve destek mekanizmaları etrafında tasarlamak yerine, entegre bir aktüatör, temel hareket bileşenlerini tek bir düzeneğe birleştirir.

Tipik bir yapılandırma şu şekilde gösterilebilir:

Servo Motor → Harmonik İletim → Döner Çıkış → İş Parçası

Hareketin izlenmesi ve kapalı döngü kontrolünün desteklenmesi için kodlayıcı geri beslemesi kullanılır.

Bu yaklaşım, döner eksenin mekanik tasarımını basitleştirebilir ve ayrı ayrı hizalanması gereken bileşen sayısını azaltabilir.

Makine üreticileri için asıl değer, sadece harmonik iletimin kendisi değil. Gerekli torku, hassasiyeti ve kompaktlığı korurken hassas bir döner tahrik sistemini makine mimarisine entegre edebilme yeteneğidir.

Farklı CNC Gravür Uygulamaları için Harmonik Döner Aktüatör Çözümleri

Farklı gravür makineleri, döner eksenlerine farklı taleplerde bulunur. Bu nedenle, aktüatör, mevcut en büyük modeli seçmek yerine, gerçek çalışma koşullarına göre seçilmelidir.

4 Eksenli CNC Gravür Makineleri İçin

Dört eksenli bir gravür makinesi genellikle ek bir eksen etrafında sürekli veya kademeli dönüş gerektirir.

Hassas açısal konumlandırma, düşük boşluk, kompakt entegrasyon, istikrarlı sürekli dönüş ve yüksek tork yoğunluğu gerektiren uygulamalarda, bu döner eksen için tahrik mekanizması olarak harmonik döner aktüatör kullanılabilir.

5 Eksenli CNC Gravür Makineleri İçin

5 eksenli makineler, birden fazla eksenin aynı anda hareket edebilmesi nedeniyle genellikle döner mekanizmaya daha yüksek taleplerde bulunur.

Döner ve eğik eksenler, doğrusal eksenlerle senkronizasyonu korurken CNC kontrol ünitesinden gelen komutlara doğru şekilde yanıt vermelidir.

Bu uygulamalar için, entegre bir harmonik döner aktüatör, döner eksenli iletimin boyutunu ve karmaşıklığını azaltmaya yardımcı olabilir.

Dönme merkezi üzerinden kablo yönlendirme veya mekanik entegrasyon gerektiğinde, içi boş döner aktüatör ek bir yapısal avantaj sağlayabilir.

Ağır Hizmet Tipi CNC Gravür İçin

Ağır iş parçaları ve büyük döner tablalar farklı bir yaklaşım gerektirir.

İş parçasının atalet momenti arttıkça, özellikle ağırlık merkezi dönme ekseninden uzakta olduğunda, gerekli tork önemli ölçüde artabilir.

Bu gibi durumlarda, makine tasarımcısı sürekli torku, tepe torkunu, çıkış taşıma kapasitesini, burulma rijitliğini, ivme gereksinimlerini, çalışma döngüsünü ve termal performansı değerlendirmelidir.

Daha yüksek yük gerektiren uygulamalar için, makine mimarisine bağlı olarak hassas bir planet dişli döner aktüatör veya diğer yüksek rijitlikli bir aktarım çözümü daha uygun olabilir.

Döner Eksen Performansı CNC Gravür Kalitesini Nasıl Etkiler?

Döner eksenin kalitesi, nihai iş parçasının kalitesini doğrudan etkileyebilir.

Geri Tepme ve Kontürleme Doğruluğu

Döner eksen yön değiştirdiğinde, mekanik boşluk, komut edilen ve gerçek açısal konum arasında bir fark yaratabilir.

Bu durum, özellikle dönme yönünde sık sık değişiklik gerektiren konturların işlenmesinde önem kazanır.

Düşük boşluklu iletim, CNC komutu ile gerçek dönme pozisyonu arasındaki ilişkinin daha öngörülebilir olmasını sağlar.

Sertlik ve Kesme Kararlılığı

Rijit bir döner eksen, işleme sırasında oluşan torka daha iyi direnç gösterebilir.

Kesme kuvvetleri altında eksen saparsa, takımın iş parçasına göre konumu değişebilir.

Hassas gravür işlemlerinde bu durum, boyut hatalarına ve tutarsız yüzey kalitesine yol açabilir.

Konumlandırma Tekrarlanabilirliği

İndeksleme uygulamalarında, döner eksen önceden tanımlanmış açısal konumlar arasında tekrar tekrar hareket edebilir.

Aynı iş parçasının birden fazla yüzünü işlerken yüksek tekrarlanabilirlik özellikle önemlidir.

Dönme Düzgünlüğü

Sürekli silindirik gravür, yalnızca doğru konumlandırmadan ziyade istikrarlı bir dönüş gerektirir.

Tork dalgalanmaları, mekanik titreşim veya kararsız servo kontrolü, takım yolunun tutarlılığını etkileyebilir.

Kodlayıcı Geri Beslemesi ve Hareket Kontrolü

Kodlayıcı geri beslemesi, kontrol sisteminin döner eksenin konumunu izlemesine olanak tanır.

Çok eksenli CNC uygulamalarında, CNC kontrol ünitesinin döner ekseni X, Y ve Z hareketleriyle koordine ederken güvenilir konum bilgisine ihtiyacı olduğundan, doğru geri bildirim önemlidir.

CNC Gravür Makineniz İçin Doğru Döner Eksen Çözümünü Seçmek

En iyi döner eksen çözümü, makinenin gerçek gereksinimlerine bağlıdır.

Makine üreticileri, yalnızca motor gücüne veya redüksiyon oranına göre bir tahrik sistemi seçmek yerine, komple hareket sistemini değerlendirmelidir.

CNC Gravür Gereksinimleri: Döner Eksenle İlgili Temel Hususlar

Dolayısıyla, bir makine üreticisi için seçim süreci, aktüatör modelinden ziyade işleme göreviyle başlamalıdır.

Öncelikle iş parçasının ataletini, gerekli dönme hızını, torku, konumlandırma doğruluğunu, çalışma döngüsünü ve montaj kısıtlamalarını belirleyin. Ardından bu gereksinimleri karşılayabilecek şanzıman ve aktüatör konfigürasyonunu seçin.

HONPINE CNC Gravür Makineleri için Döner Hareket Çözümleri

HONPINE, CNC takım tezgahları, döner tablalar, 4 eksenli ve 5 eksenli ekipmanlar ve diğer otomatik işleme sistemleri için yapılandırılabilen hassas döner hareket çözümleri sunmaktadır.

CNC gravür uygulamalarında, her makineye tek bir aktüatör uygulamak yerine, döner eksenin gereksinimlerine göre çözüm seçilebilir.

Harmonik döner aktüatörler, kompakt entegrasyonun, hassas konumlandırmanın, düşük boşluğun ve yüksek tork yoğunluğunun önemli olduğu uygulamalar için uygundur.

İçi boş harmonik döner aktüatörler, kabloların, pnömatik hatların veya diğer bileşenlerin döner eksenin merkezinden geçmesi gereken durumlarda ek esneklik sağlayabilir.

Daha yüksek yük kapasitesi veya farklı bir hız, rijitlik ve tork kombinasyonu gerektiren uygulamalar için, hassas planet dişli döner aktüatörler ve diğer döner transmisyon çözümleri de düşünülebilir.

Aktüatörün nihai seçimi, iş parçasının gerçek ataletine, gerekli torka, dönme hızına, konumlandırma gereksinimlerine, çalışma döngüsüne ve mekanik montaj koşullarına göre yapılmalıdır.

Çözüm

Modern CNC gravür makinelerinde, döner eksen, yalnızca ek bir dönme hareketi sağlamaktan çok daha önemli bir rol oynar.

4 eksenli makinelerde, silindirik ve çok kenarlı iş parçalarının sürekli veya indeksli işlenmesini sağlar. 5 eksenli sistemlerde ise, karmaşık yüzeyler ve daha zorlu işleme yolları için koordineli çok eksenli hareket sisteminin bir parçası haline gelir.

Bu uygulamalar daha hassas hale geldikçe, döner eksenin yalnızca yeterli tork sağlaması değil, aynı zamanda istikrarlı dönüş, düşük boşluk, yüksek rijitlik, doğru konumlandırma ve güvenilir geri bildirim de sağlaması gerekir.

Harmonik döner aktüatör, bu özelliklerin önemli olduğu CNC döner eksenler için entegre bir çözüm sağlayabilir. Uygun mekanik yapı, enkoder geri beslemesi ve CNC kontrol sistemi ile birleştirildiğinde, makine üreticilerinin gravür ve hassas işleme uygulamaları için kompakt ve hassas döner eksen çözümleri oluşturmasına yardımcı olabilir.

Ancak doğru çözüm her zaman uygulama ile başlar: iş parçası ataleti, kesme yükü, dönme hızı, hassasiyet, rijitlik ve montaj gereksinimleri, döner eksen konfigürasyonunu belirlemelidir. HONPINE, makine üreticilerine CNC gravür ekipmanları için uygun döner hareket çözümünü seçme ve yapılandırma konusunda destek sağlayabilir.
