Doğrudan Tahrikli Motor ve İçi Boş Döner Tabla: Otomasyon Ekipmanları için Doğru Döner Hareket Çözümü Nasıl Seçilir?

3C üretiminde, yarı iletken ekipmanlarında, hassas muayenede, lazer işlemede, takım tezgahlarında ve otomatik montaj sistemlerinde, döner eksen seçimi sadece bir motor seçmekle ilgili bir mesele değildir.

Komple bir döner hareket sisteminin tork, hız, konumlandırma doğruluğu, yük ataleti, rijitlik, tepki süresi, kablo yönlendirmesi, kurulum alanı ve uzun vadeli çalışma kararlılığı gibi unsurları ele alması gerekir.

Bu nedenle ekipman tasarımcıları sıklıkla temel bir soruyla karşı karşıya kalırlar:

Döner yük doğrudan bir Direkt Tahrikli Motor ile mi tahrik edilmeli, yoksa entegre bir hassas redüksiyon mekanizması aracılığıyla daha yüksek çıkış torku elde etmek için içi boş bir Döner Platform mu kullanılmalı?

Bazı uygulamalar için, harmonik döner aktüatörler ve hassas planet dişli redüktörleri gibi diğer çözümler de düşünülebilir.

Doğru yaklaşım, bir makinenin mutlaka Doğrudan Tahrikli Motor veya İçi Boş Döner Platform kullanması gerektiğine önceden karar vermek değildir. Bunun yerine, öncelikle döner hareket gereksinimleri analiz edilmeli ve ardından uygun mekanik mimari seçilmelidir.

Öncelikle döner eksenin neyi başarması gerektiğini tanımlayarak başlayın.

Döner eksenler dışarıdan benzer görünse de, makineye bağlı olarak gerçek işlevleri tamamen farklı olabilir.

Örneğin, yarı iletken inceleme ekipmanındaki döner tabla, son derece kararlı açısal konumlandırma ve yüksek hızlı tarama gerektirebilir. 3C montaj makinesindeki çok istasyonlu döner tabla, çevrim süresi, yük kapasitesi ve tekrarlanabilirliğe daha fazla önem verebilir. Bir lazer işleme sistemi sürekli dönüş ve hassas yörünge kontrolü gerektirebilirken, dördüncü eksenli bir takım tezgahı rijitlik, yük kapasitesi ve kesme kuvvetlerine karşı direnci önceliklendirebilir.

Bu sistemlerin tamamı dönme hareketi gerektirir, ancak mutlaka aynı çözümü gerektirmezler.

Dolayısıyla, döner eksen seçimindeki ilk adım, eksiksiz bir hareket profili oluşturmak olmalıdır.

Ekipman tasarımcısının yükü, atalet momentini, gerekli dönüş açısını, maksimum hızı, ivme süresini, denge süresini ve günlük çalışma saatlerini anlaması gerekir.

Bu parametreler netleştikten sonra, doğrudan tahrikli motor ile içi boş döner platform arasında seçim yapmak çok daha anlamlı hale gelir.

Yüksek dinamik tepkinin öncelikli olduğu durumlarda, direkt tahrikli motorlar belirgin bir avantaja sahiptir.

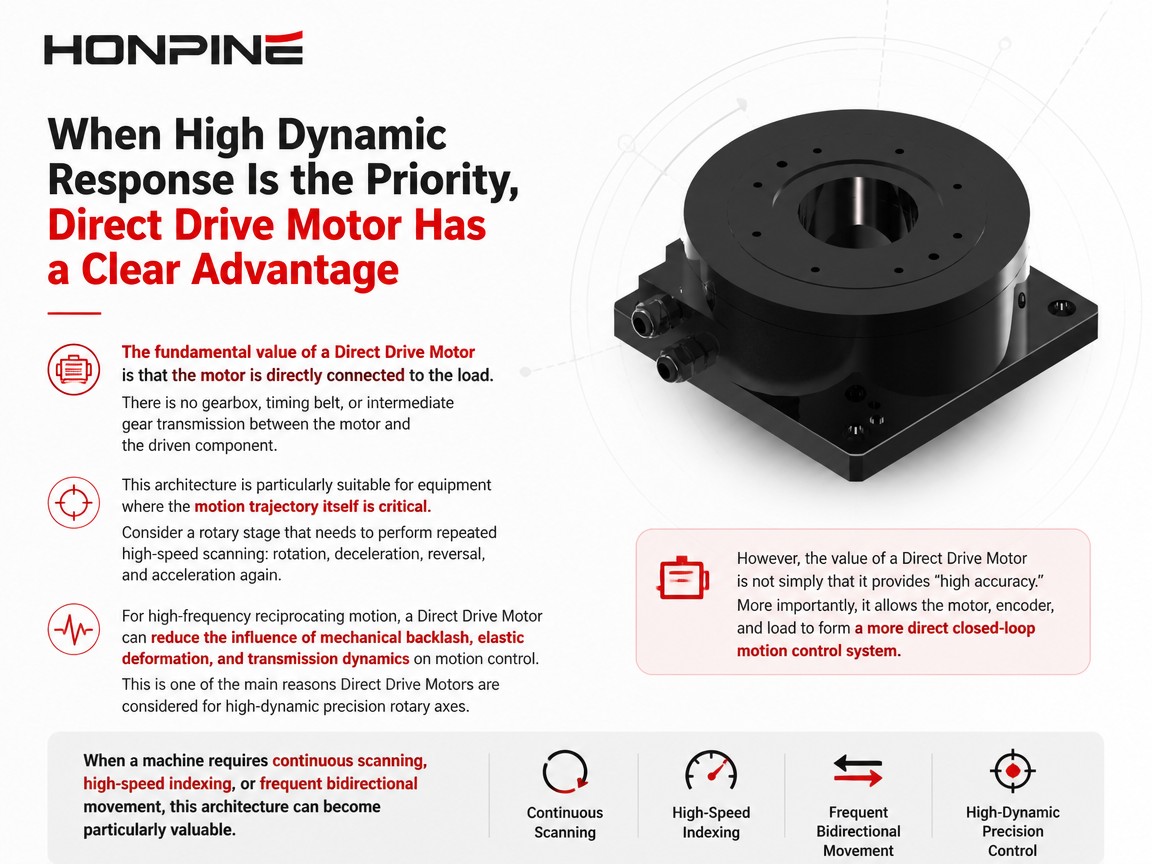

Direkt tahrikli motorun temel avantajı, motorun yüke doğrudan bağlı olmasıdır.

Motor ile tahrik edilen parça arasında şanzıman, triger kayışı veya ara dişli aktarımı bulunmamaktadır.

Bu mimari, hareket yörüngesinin kendisinin kritik önem taşıdığı ekipmanlar için özellikle uygundur.

Tekrarlanan yüksek hızlı tarama işlemleri gerçekleştirmesi gereken bir döner tabla düşünün:

Dönme, yavaşlama, tersine dönme ve tekrar hızlanma.

Mekanik iletim yolu ne kadar kısa olursa, kontrol sistemi yüke o kadar doğrudan müdahale edebilir.

Yüksek frekanslı ileri geri hareketlerde, doğrudan tahrikli bir motor, mekanik boşluğun, elastik deformasyonun ve iletim dinamiklerinin hareket kontrolü üzerindeki etkisini azaltabilir.

Bu, doğrudan tahrikli motorların yüksek dinamik hassasiyetli döner eksenler için tercih edilmesinin başlıca nedenlerinden biridir.

Ancak, doğrudan tahrikli motorun değeri sadece "yüksek doğruluk" sağlamasıyla sınırlı değildir.

Daha da önemlisi, motorun, enkoderin ve yükün daha doğrudan, kapalı döngü bir hareket kontrol sistemi oluşturmasına olanak tanır.

Bir makinenin sürekli tarama, yüksek hızlı indeksleme veya sık çift yönlü hareket gerektirmesi durumunda, bu mimari özellikle değerli hale gelebilir.

Yüksek atalet, rijitlik ve modüler entegrasyonun önemli olduğu durumlarda, içi boş döner platform daha uygun olabilir.

Her döner eksen aşırı dinamik performans gerektirmez.

Birçok otomatik makine nispeten basit bir hareket dizisini izler:

İş parçası istasyona girer, belirtilen açıya döner, durur, montaj veya muayene işlemini tamamlar ve ardından bir sonraki istasyona geçer.

Bu tür ekipmanlarda gerçek gereksinimler şunlar olabilir:

Yüksek yük taşıma kapasitesi, yüksek atalet, yüksek rijitlik, merkezi kablo yönlendirmesi ve daha kısa ekipman geliştirme süresi.

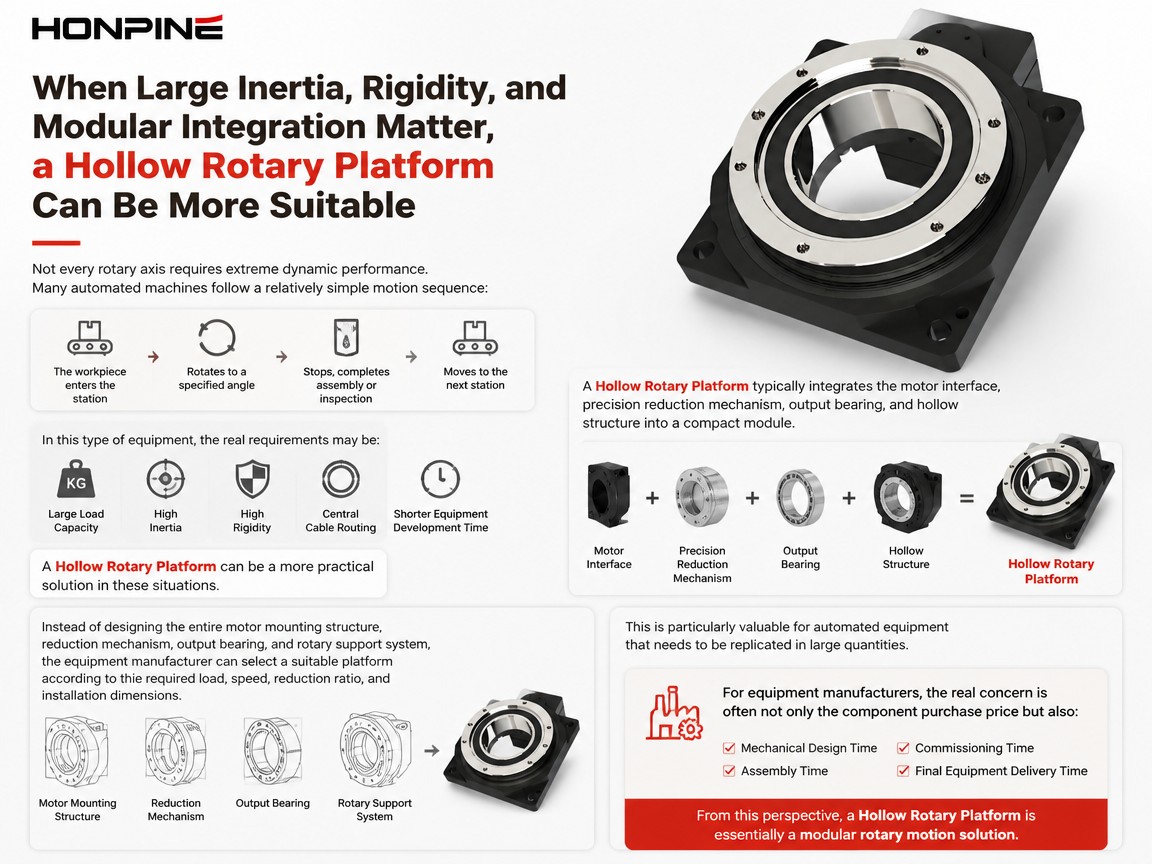

Bu gibi durumlarda içi boş döner platform daha pratik bir çözüm olabilir.

İçi boş döner platform, tipik olarak motor arayüzünü, hassas redüksiyon mekanizmasını, çıkış yatağını ve içi boş yapıyı kompakt bir modül halinde birleştirir.

Tümünü tasarlamak yerine:

• motor montaj yapısı

• indirgeme mekanizması

• çıkış yatağı

• döner destek sistemi

Ekipman üreticisi, gerekli yüke, hıza, redüksiyon oranına ve montaj boyutlarına göre uygun bir platform seçebilir.

Bu, özellikle büyük miktarlarda çoğaltılması gereken otomatik ekipmanlar için son derece değerlidir.

Ekipman üreticileri için asıl endişe kaynağı genellikle sadece bileşen satın alma fiyatı değil, aynı zamanda şunlar da olabilir:

• mekanik tasarım süresi

• montaj süresi

• devreye alma süresi

• Ekipmanların nihai teslimat süresi.

Bu açıdan bakıldığında, içi boş döner platform esasen modüler bir döner hareket çözümüdür.

Çözümü yalnızca doğruluğuna göre değerlendirmeyin.

Döner eksen seçiminde yapılan yaygın bir hata şudur:

"Doğruluk gereksinimi ne kadar yüksekse, doğrudan tahrikli bir motorun uygunluğu da o kadar artar."

Bu her zaman doğru değildir.

Örneğin, çok istasyonlu bir 3C montaj makinesinin birkaç pozisyona dönmesi ve her istasyonda sabit kalması gerekebilir.

Gerçek öncelikleri şunlar olabilir:

• tekrarlanabilirlik

• yük stabilitesi

• dönme rijitliği

• döngü süresi.

Eğer içi boş döner platform zaten bu gereksinimleri karşılıyorsa, daha yüksek teorik dinamik performans elde etmek için sistem karmaşıklığını artırmanın pek bir gerekçesi olmayabilir.

Öte yandan, tarama, görüntü inceleme veya lazer işleme gibi sürekli dönüş sırasında makinenin son derece hassas hareket sağlaması gerekiyorsa, Doğrudan Tahrikli Motorun doğrudan tahrik mimarisi önemli avantajlar sunabilir.

Bu nedenle, seçim sorusu şu şekilde değiştirilmelidir:

"Hangi ürünün doğruluğu daha yüksek?"

ile:

"Döner eksen esas olarak konumlandırma mı yapıyor, yoksa sürekli hareket kontrolü mü gerçekleştiriyor?"

Bunlar temelde farklı tasarım gereksinimleridir.

Yüksek Ataletli Döner Yükler İçin, Tüm Hareket Sistemini Değerlendirin

Diyelim ki otomatik bir makinenin nispeten büyük bir döner tablayı hareket ettirmesi gerekiyor.

Masanın kendisi aşırı ağır olmayabilir, ancak kütlesinin önemli bir kısmı dönme merkezinden uzakta bulunduğu için, eylemsizlik momenti önemli boyutlara ulaşabilir.

Bu durumda, yalnızca motorun nominal tork değerine bakmak yeterli değildir.

Sistem şu kriterlere göre değerlendirilmelidir:

Yük ataleti, ivme, ivme süresi ve hedef çevrim süresi.

Direkt tahrikli bir motor, gerekli ivme torkunu doğrudan üretmelidir; bu nedenle, yük ataleti arttıkça motor boyutu hızla artabilir.

İçi boş döner platform, motor tarafındaki yansıyan yük ataletini azaltırken çıkış torkunu artırmak için bir azaltma mekanizması kullanabilir.

Bu nedenle, büyük döner tablalar, ağır fikstürler ve çok istasyonlu döner mekanizmalar için motor, redüksiyon mekanizması, rulman sistemi ve çıkış yapısı tek bir entegre sistem olarak değerlendirilmelidir.

Bu, içi boş döner platformların birçok otomasyon uygulamasında son derece rekabetçi kalmasının nedenlerinden biridir.

İçi boş bir yapı, kablo yönlendirmesi için uygun olmaktan daha fazlasıdır.

Döner platformun içi boş yapısı bazen ikincil bir özellik olarak değerlendirilir.

Otomasyon ekipmanlarında ise, genel mekanik mimariyi doğrudan etkileyebilir.

Yönlendirme yapması gereken bir döner platform hayal edin:

• güç kabloları

• kodlayıcı kabloları

• pnömatik boru

• vakum hatları

• sensör kablolaması

Katı bir döner şaft söz konusu olduğunda, bu hatların dışarıdan dolandırılması gerekebilir.

Platform sürekli döndüğü için, kablo taşıyıcıları, döner bağlantı elemanları veya kablo koruma mekanizmaları gibi ek bileşenlere ihtiyaç duyulabilir.

İçi boş bir yapı, bu çizgilerin dönme ekseninin merkezinden geçmesine olanak tanır.

Bu, kablo parazitini azaltırken ekipmanı daha kompakt hale getirebilir.

Bu nedenle, çok istasyonlu döner tablalar, otomatik montaj ekipmanları, muayene platformları ve döner fikstürler için içi boş yapı sadece bir özellik olmaktan öte, önemli bir mekanik tasarım avantajı olabilir.

Doğru çözüm, ekipmanın tüm yaşam döngüsü boyunca değerlendirilmelidir.

Sadece ilk satın alma fiyatı dikkate alındığında, bir çözüm daha ucuz görünebilir.

Ancak ekipman üreticileri için daha anlamlı olan hesaplama, toplam yaşam döngüsü maliyetidir.

Örneğin, çerçevesiz doğrudan tahrikli bir motorun tasarımı ek mühendislik çalışmaları gerektirebilir:

• rulman sistemi

• rotor desteği

• kodlayıcı montaj yapısı

• mekanik hizalama.

Bu nedenle, başlangıçtaki mekanik mühendislik yatırımı daha yüksek olabilir.

Ancak, yüksek hacimli ekipmanlar için bu mimari, ek mühendislik çabasını haklı çıkaracak yeterli hareket performansı sağlayabilir.

Öte yandan, içi boş döner platform, mekanik geliştirme işlerini önemli ölçüde azaltabilir.

Standartlaştırılmış bir modül, tasarım, montaj ve devreye alma sürelerini kısaltabilir.

Ekipman üreticisi için bu değer, bileşen satın alma fiyatında doğrudan görünmeyebilir. Bunun yerine şu şekilde görünebilir:

• daha kısa geliştirme döngüleri

• daha hızlı teslimat

• Daha düşük mühendislik maliyetleri.

Bu nedenle, gerçek bir çözüm karşılaştırması şu hususları dikkate almalıdır:

Parça Maliyeti + Mühendislik Maliyeti + Montaj Maliyeti + Devreye Alma Maliyeti + Bakım Maliyeti

Sadece iki bileşenin satın alma fiyatlarını karşılaştırmak yerine.

Farklı döner eksenler farklı çözümler kullanabilir.

Karmaşık bir makinenin her ekseni için aynı döner teknolojiyi kullanması gerekmez.

Örneğin, bir 3C otomasyon makinesi şunları içerebilir:

Yüksek hızlı görüntü tarama ekseni, çok istasyonlu döner eksen, hassas konumlandırma ekseni ve çeşitli yardımcı döner eksenler.

Bu eksenlerin hareket gereksinimleri tamamen farklıdır.

Yüksek hızlı tarama ekseni, doğrudan tahrikli bir motordan fayda sağlayabilir.

Büyük ataletli bir tabla veya çok istasyonlu indeksleme mekanizmasını hareket ettirmekten sorumlu döner eksen, içi boş döner platforma daha uygun olabilir.

Sınırlı kurulum alanında çalışan robotik döner mafsal, yüksek redüksiyon oranı ve yüksek tork yoğunluğu elde etmek için bir Harmonik Tahrik Aktüatörü veya harmonik mafsal modülüne ihtiyaç duyabilir.

Verimlilik, hız ve maliyetin dengelenmesi gereken aktarım eksenleri için, servo motorla birleştirilmiş hassas planet dişli redüktörü de pratik bir seçenek olabilir.

Bu yaklaşım, gerçek dünya makine tasarımına daha yakındır.

Amaç, her döner eksen için tek bir ürün kullanmak değil, her eksenin çalışma koşullarına göre en uygun hareket çözümünü seçmektir.

Makine gereksinimlerinden yola çıkarak geriye doğru çalışarak döner çözümü seçin.

Seçim süreci, birkaç temel soruyla başlanarak basitleştirilebilir.

İlk olarak, ekipman doğrudan hareket kontrolüne mi yoksa redüksiyon yoluyla tork çoğaltmaya mı ihtiyaç duyuyor?

Yüksek dinamik tepki, sürekli tarama ve hızlı tepki kritik önem taşıyorsa, doğrudan tahrikli bir motor değerlendirilmelidir.

Yüksek çıkış torku ve büyük yük kapasitesi daha önemliyse, içi boş döner platform daha uygun olabilir.

İkinci olarak, makine merkezi kablo yönlendirmesine ihtiyaç duyuyor mu?

Eğer pnömatik borular, kablolar, vakum hatları veya sensörlerin döner eksenden geçmesi gerekiyorsa, içi boş bir yapının değeri çok daha belirgin hale gelir.

Üçüncüsü, döner eksenin büyük bir yük ataleti veya dış yükü var mı?

Sistem önemli radyal yüklere, eksenel yüklere veya devrilme momentlerine maruz kalıyorsa, yalnızca motor torkuna bakmak yerine çıkış yatağının ve mekanik rijitliğinin dikkatlice değerlendirilmesi gerekir.

Son olarak, ekipman üreticisinin kendi mühendislik kapasitesi ve teslimat gereksinimleri de dikkate alınmalıdır.

Mühendislik ekibinin son derece özelleştirilmiş bir döner eksene ihtiyacı varsa, çerçevesiz direkt tahrikli motor, mekanik entegrasyon için daha fazla özgürlük sağlar.

Amaç, standartlaştırılmış ekipmanları hızlı bir şekilde geliştirmekse, içi boş döner platform, mekanik tasarım ve devreye alma işlerinde önemli ölçüde tasarruf sağlayabilir.

Direkt tahrikli motor, içi boş döner platform ve diğer teknolojiler, eksiksiz bir hareket çözümü oluşturabilir.

Makine çözümü açısından bakıldığında, Doğrudan Tahrikli Motorlar ve İçi Boş Döner Platformlar birbirinden bağımsız ürünler olarak ele alınmamalıdır.

Diğer hareket teknolojilerini tamamlayabilirler.

Yüksek dinamik hassasiyetli döner eksenler için, Doğrudan Tahrikli Motor doğrudan yük kontrolü sağlayabilir.

Yüksek rijitlik, geniş atalet kapasitesi ve merkezi kablo yönlendirmesi gerektiren otomatik döner mekanizmalar için, içi boş döner platform son derece entegre bir çözüm sunabilir.

Yüksek redüksiyon oranı, yüksek tork yoğunluğu ve kompakt boyutlar gerektiren robotik eklemler için, Harmonik Tahrik Aktüatörü veya harmonik eklem modülü daha uygun olabilir.

Verimlilik, giriş hızı, çıkış torku ve maliyet arasında denge gerektiren iletim sistemleri için, Hassas Planet Dişli Redüktörü pratik bir çözüm daha sunabilir.

Bu teknolojiler birlikte daha geniş bir çerçeve oluşturmaktadır:

Döner Hareket Çözümü

Sadece ayrı ayrı bileşenlerin bir araya gelmesinden ziyade.

Sonuç: Tek Bir En İyi Döner Eksen Çözümü Yoktur

Direkt tahrikli motorlar ve içi boş döner platformlar, yalnızca rakip ürünler olarak değerlendirilmemelidir.

Çeşitli mühendislik problemlerini çözüyorlar.

Doğrudan tahrikli motor, özellikle doğrudan tahriki, yüksek dinamik tepkiyi, sürekli hareketi ve hassas hareket kontrolünü önceliklendiren döner eksenler için uygundur.

İçi boş döner platform, özellikle tork çoğaltma, yüksek rijitlik, büyük ataletli yük taşıma, merkezi kablo yönlendirme ve hızlı modüler entegrasyon gerektiren otomatik ekipmanlar için uygundur.

Daha karmaşık makinelerde, doğrudan tahrikli motorlar, içi boş döner platformlar, harmonik döner aktüatörler ve hassas planet dişli redüktörleri aynı sistem içinde birlikte kullanılabilir.

Dolayısıyla, bir ekipman mühendisi için daha faydalı soru şu değildir:

"Doğrudan tahrikli motor mu yoksa içi boş döner platform mu daha iyi?"

Daha doğru soru şu:

"Bu döner eksen aslında hangi sorunu çözmeyi amaçlıyor?"

Yük, atalet, hız, hassasiyet, rijitlik, çevrim süresi, montaj alanı ve kablo yönlendirme gereksinimleri net bir şekilde tanımlandıktan sonra, uygun döner çözümün belirlenmesi çok daha kolay hale gelir.

HONPINE'nin hareket ürünleri portföyünde vurgulayabileceği yön de budur: sadece tek bir şanzıman bileşeni tedarik etmek değil, müşterilerin ekipmanlarının gerçek çalışma koşullarına göre uygun döner hareket çözümünü seçmelerine yardımcı olmak.
