Harmonik Tahrik Aktüatörleri Açıklanıyor: Robotik ve Otomasyon Mühendislerinin Bilmesi Gereken 10 Avantaj ve Dezavantaj

Bir hareket kontrol çözümü seçerken, birharmonik döner aktüatörüngüçlü yönlerini ve sınırlamalarını anlamak çok önemlidir. Bu aktüatörler olağanüstü hassasiyetleri ve kompakt tasarımlarıyla geniş çapta tanınsa da, belirli ağır hizmet uygulamaları için onları uygun olmayan kılan doğal sınırlamalara da sahiptir.

Bu kılavuz, harmonik aktüatörlerin avantaj ve dezavantajlarına dair kapsamlı bir genel bakış sunarak mühendislerin özel uygulama gereksinimlerine göre doğru transmisyon çözümünü seçmesine yardımcı olur.

Harmonik Döner Aktüatörlerin Temel Avantajları

1. Olağanüstü Hassasiyet ve Sıfıra Yakın Boşluk

Bir harmonik tahrik aktüatörünün en büyük avantajı, kendine özgü esnek dişli kavrama prensibinde yatar. Esnek spline’ın kontrollü elastik deformasyonundan yararlanarak, neredeyse sıfır boşlukla son derece yüksek transmisyon hassasiyeti elde eder.

Bu da harmonik döner aktüatörleri, aşağıdakiler dahil olmak üzere ultra hassas konumlandırma gerektiren uygulamalar için ideal hale getirir:

• İşbirlikçi robotlar (Cobots)

• Yarı iletken üretim ekipmanları

• Havacılık servo sistemleri

• Medikal otomasyon

• Optik muayene sistemleri

Uygun boşluk telafisi ile, tekrarlı konumlandırma hassasiyeti yük altında bile yay-saniye seviyelerine ulaşabilir; bu da harmonik tahrik servo motor sistemlerini hassas hareket kontrolü için tercih edilen seçenek haline getirir.

2. Son Derece Kompakt Yapı ile Yüksek Redüksiyon Oranları

Geleneksel şanzımanların aksine, tek kademeli bir harmonik aktüatör 50:1 ile 300:1 arasında redüksiyon oranları elde edebilir; bu da çoğu planet redüktörü açık ara geride bırakır.

Başlıca avantajlar şunlardır:

• Daha az mekanik bileşen

• Kompakt mekanik yerleşim

• Hafif yapı

• Daha küçük montaj alanı

Aynı oranı sunan geleneksel çok kademeli redüktörlerle karşılaştırıldığında, birharmonik döner aktüatörsistem ağırlığını önemli ölçüde azaltırken toplam boyutu üçte birden fazla küçültebilir.

Bu özellik, onu özellikle robot eklemleri, mobil robotlar, AGV’ler ve alan kısıtlı otomasyon ekipmanları için uygun hale getirir.

3. Sarsıntısız Çalışma ve Düşük Gürültü

Bir harmonik tahrik aktüatörü çalışma sırasında dişlerinin %30’undan fazlasını aynı anda devreye sokarak yükü birden fazla dişe dağıtır.

Faydaları şunlardır:

• Düzgün tork iletimi

• Düşük titreşim

• Minimum dişli gürültüsü

• Mükemmel hareket kararlılığı

Bu özellikler, sessiz çalışmanın çalışma ortamını iyileştirdiği işbirlikçi robotik ve laboratuvar otomasyonunda özellikle değerlidir.

4. Mühürlü Ortamlara Hareket İletimi

Harmonik dişli teknolojisinin benzersiz özelliklerinden biri, muhafazanın bütünlüğünü bozmadan tamamen sızdırmaz ortamlara hareket iletebilmesidir.

Bu da harmonik döner aktüatörleri özellikle aşağıdakiler için değerli kılar:

• Vakum odaları

• Yarı iletken işleme ekipmanları

• Havacılık sızdırmaz sistemleri

• Kimyasal işleme ekipmanları

• Tehlikeli gaz ortamları

• Az sayıda rijit transmisyon sistemi aynı kabiliyeti sunabilir.

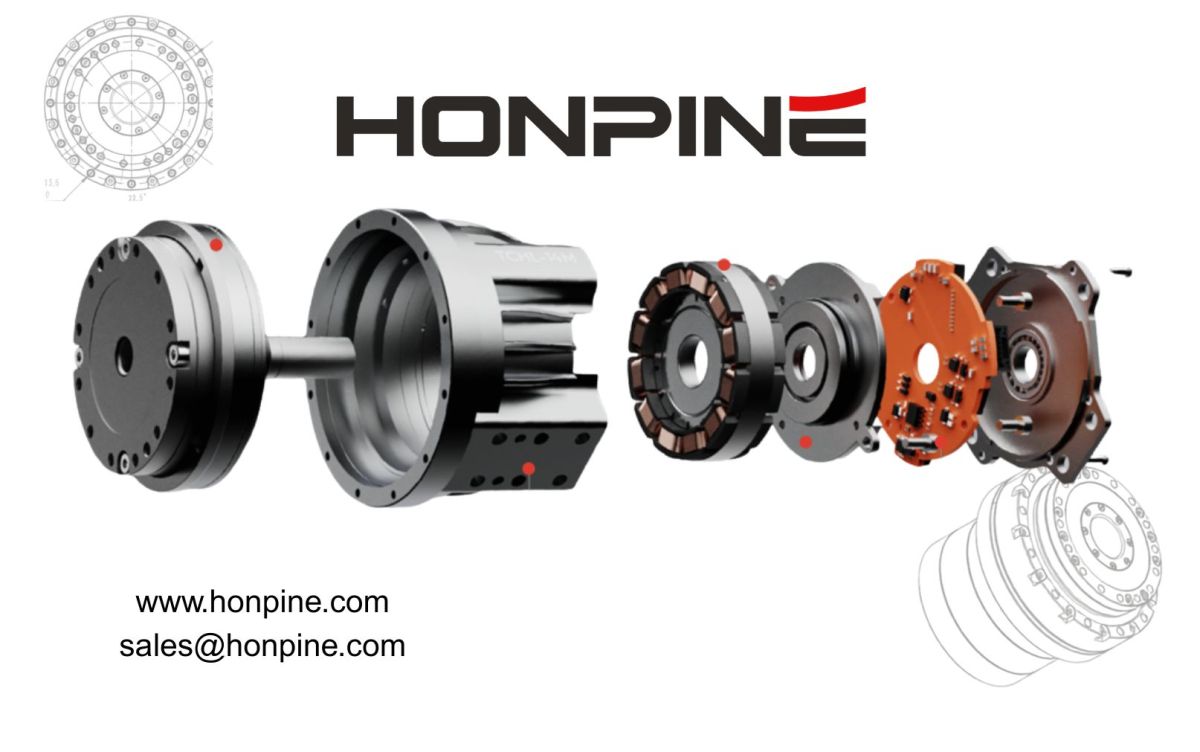

5. Mükemmel Koaksiyel Tasarım ve Kompakt Entegrasyon

Bir harmonik aktüatörün giriş ve çıkış milleri doğal olarak koaksiyeldir; bu da makine tasarımını basitleştirir ve yapısal simetriyi artırır.

Birçok harmonik tahrik servo motor sisteminde ayrıca içi boş mil bulunur; bu sayede kablolar, pnömatik hortumlar, fiber optikler veya lazer ışınları merkezden geçebilir.

Avantajlar şunlardır:

• Daha düzenli kablo yönlendirme

• Daha az kablo aşınması

• Robot eklemlerine daha kolay entegrasyon

• Daha yüksek genel sistem güvenilirliği

6. Uzun Süreli Hassasiyet Koruma Ömrü

Esnek spline yorgunluğu başlıca aşınma mekanizması olsa da, üst düzey harmonik tahrik aktüatörleri uygun yağlama ve yük koşulları altında uzun çalışma süreleri boyunca üstün konumlandırma hassasiyetini koruyabilir.

Bazı üst seviye ürünler, 20.000 saatten fazla çalışma sonrasında 10 yay-saniye içinde mutlak konumlandırma hassasiyetini koruyarak endüstriyel otomasyonun uzun vadeli güvenilirlik gereksinimlerini karşılar.

7. Yüksek Koruma Sınıflarıyla Bakım Gerektirmeyen Tasarım

Modern entegre harmonik döner aktüatörler genellikle aşağıdakilerle tasarlanır:

• IP67 koruma

• Fabrikada sızdırmaz yağlama

• Bakım gerektirmeyen çalışma

Periyodik gres değişimi veya mekanik ayar olmaksızın, ürün yaşam döngüsü boyunca bakım maliyetlerini önemli ölçüde azaltırlar.

Harmonik Döner Aktüatörlerin Sınırlamaları

1. Sınırlı Darbe Dayanımı ve Aşırı Yük Kapasitesi

Bir harmonik aktüatörün en büyük zayıflığı, darbe yüklerine karşı görece zayıf dayanımıdır.

Tork iletimi ince cidarlı esnek spline’ın sürekli elastik deformasyonuna dayandığından, ani darbeler ve şiddetli titreşim yorgunluk hasarını hızlandırabilir.

Aşağıdaki uygulamalar:

• İnsansı robot bacakları

• Ağır malzeme taşıma

• Dövme ekipmanları

• Darbe makineleri

esnek spline’ın yorulma sınırlarını aşabilir.

2. Daha Düşük Burulma Rijitliği

Sıfır boşluktan sorumlu olan elastik deformasyon, burulma sertliğini de azaltır.

Aşağıdakilerle karşılaştırıldığında:

• Planet redüktörler

• RV redüktörler

bir harmonik tahrik aktüatörü belirgin şekilde daha yüksek burulma uyumluluğu sergiler.

Bu elastik davranış aşağıdakileri azaltabilir:

• Servo bant genişliği

• Dinamik tepki

• Yüksek hızlı konumlandırma kararlılığı

özellikle son derece rijit mekanik transmisyon gerektiren uygulamalarda.

3. Daha Düşük Verim ve Isı Oluşumu

Planet redüktörlerin aksine, bir harmonik döner aktüatör enerji tüketerek esnek spline’ı sürekli deforme eder.

Sonuç olarak:

• Transmisyon verimi genellikle daha düşüktür.

• İç sürtünme daha fazla ısı üretir.

• Yüksek hızlı sürekli çalışma dikkatli ısıl yönetim gerektirir.

Yetersiz soğutma veya uygunsuz yağlama, hem yük kapasitesini hem de kullanım ömrünü azaltabilir.

4. Yüksek Üretim Karmaşıklığı ve Maliyeti

Yüksek kaliteli harmonik tahrik aktüatörleri üretmek son derece gelişmiş üretim teknolojisi gerektirir.

Aşağıdaki kritik bileşenler:

• Esnek spline’lar

• Esnek yataklar

• Diş profilleri

milyonlarca döngüsel gerilme çevrimine dayanmak zorundadır.

Bu da şunları gerektirir:

• Ultra temiz alaşım malzemeler

• Hassas ısıl işlem

• Mikron seviyesinde işleme

• Yüksek performanslı yağlayıcılar

Bu üretim gereksinimleri, harmonik tahrik servo motor sistemlerinin nispeten yüksek maliyetine katkıda bulunur.

5. Son Derece Yüksek Üretim Eşiği

Güvenilir bir harmonik aktüatör üretmek birkaç yüksek derecede uzmanlaşmış süreci içerir:

• Hassas ısıl işlem

• Mikron seviyesinde işleme

• El ile hassas montaj

• Premium gres dolumu

• Yüksek hassasiyetli muayene ve test

Birçok temel üretim teknolojisi, özel yağlayıcılar ve uzman ekipman, sınırlı sayıda küresel üretici arasında yoğunlaşmış durumdadır.

Sonuç olarak, yeni üreticiler için tutarlılık ve uzun vadeli güvenilirlik pazara girişte hâlâ zorluk oluşturmaktadır.

6. Önemli Burulma Sapması

Esnek spline’ın elastik yapısı, yük altında ölçülebilir burulma deformasyonu oluşturur.

Araştırmalar, çalışma koşullarına bağlı olarak burulma sapmasının 20 ila 30 yay-dakika veya daha fazlasına ulaşabileceğini göstermektedir.

Aşağıdaki gibi maksimum rijitlik gerektiren uygulamalarda:

• Yüksek hızlı işleme

• Ağır hizmet konumlandırma

• Hassas tezgâhlar

bu uyumluluk konumlandırma kararlılığını ve servo performansını azaltabilir.

7. Planet ve RV Redüktörlere Kıyasla Daha Düşük Transmisyon Verimi

Tipik harmonik döner aktüatör verimi genellikle planet redüktörlerin altında kalır.

Yaklaşık verim değerleri şöyledir:

• Harmonik tahrik: 70–85% (orana ve yüke bağlı olarak)

• Planet redüktör: 95% veya daha yüksek

• RV redüktör: genellikle harmonik tahriklerden daha yüksek

Enerji kaybının çoğu, esnek spline’ın tekrar eden elastik deformasyonundan ve iç sürtünmeden kaynaklanır.

Kötü ısıl tasarım, sürekli çalışmada verimi daha da düşürebilir.

8. Yüksek Başlangıç Torku

Bir harmonik tahrik aktüatörü, yükü iletmeden önce esnek spline’ın ilk olarak elastik deformasyon oluşturması gerektiği için başlangıçta ek torka ihtiyaç duyar.

Bu özellik, daha düşük redüksiyon oranlarında daha belirgin hale gelir.

Aşağıdaki uygulamalar:

• Sık başlat-durdur döngüleri

• Düşük hızlı yüksek torklu çalışma

daha büyük servo motorlar ve daha yüksek başlangıç akımı gerektirebilir.

9. Kendinden Kilitleme Kabiliyetinin Olmaması

Çoğu dişli transmisyon sistemi gibi, bir harmonik aktüatör de kendinden kilitleme sağlamaz.

Dikey eksenler veya yerçekimi yükü altındaki robot eklemleri, enerji kesintisinden sonra istenmeyen hareketi önlemek için ek tutma frenleri gerektirir.

Bu durum, genel sistem karmaşıklığını ve maliyetini artırır.

10. Sınırlı Geri Sürüş Kabiliyeti

Esnek spline içindeki sürtünme ve elastik deformasyon nedeniyle, ters sürüş verimi nispeten düşüktür.

Planet redüktörlerle karşılaştırıldığında, dış kuvvetler çıkış milini geri sürmeye çalıştığında harmonik tahrik aktüatörleri daha fazla doğrusal olmayan direnç gösterir.

Bu nedenle, genellikle enerji geri kazanım uygulamaları için daha az uygundurlar.

Sonuç

Bir harmonik döner aktüatörün güçlü yönleri dört temel alanda yoğunlaşır:

• Ultra yüksek hassasiyet

• Hafif yapı

• Kompakt montaj

• Mükemmel sızdırmazlık kabiliyeti

Sınırlamaları da aynı derecede açıktır:

• Daha düşük burulma rijitliği

• Azalmış darbe dayanımı

• Sınırlı yorulma ömrü

• Daha yüksek üretim karmaşıklığı

• Daha düşük transmisyon verimi

Bu nedenle, bir harmonik tahrik aktüatörü evrensel bir transmisyon çözümü olarak tasarlanmamıştır. Bunun yerine, özellikle işbirlikçi robotlar, yarı iletken ekipmanlar, medikal cihazlar, havacılık mekanizmaları ve hassas otomasyon gibi olağanüstü konumlandırma hassasiyeti, kompakt boyutlar ve hafif ila orta düzey yükler gerektiren uygulamalar için optimize edilmiştir.

Bir harmonik tahrik servo motoru veya harmonik döner aktüatör seçerken, mühendisler darbe yüklerini, çalışma torkunu, konumlandırma hassasiyetini, çevresel koşulları, hizmet ömrü beklentilerini ve termal performansı dikkatle değerlendirmelidir. Bu faktörlerin dengeli bir şekilde değerlendirilmesi, uzun vadeli güvenilirlik ve optimum sistem performansı için en uygun çözümü sağlayacaktır.
