Harmonik Tahrik ve Servo Motor Sinerjisi Robot Kolunun Minyatürleştirilmesini Hızlandırıyor

Robot teknolojisinin sürekli gelişmesiyle birlikte, servo kontrol sistemleri karmaşık çalışma ortamlarında giderek daha önemli bir rol oynamaktadır. Servo motorlar ve harmonik redüktörleribirleştiren koordineli bir kontrol stratejisi, sistemin dinamik performansını ve kontrol doğruluğunu iyileştirir. Harmonik Redüktör + Servo Motor eşleşmesi, endüstriyel ve iş birliğine dayalı robotlarda minyatürleştirme, hafif tasarım ve yüksek hassasiyet elde etmek için temel çözümdür.

Servo Motorlar ve Harmonik Redüktörler Nasıl Birlikte Çalışır

Servo motorlar yüksek hız, düşük tork ve hassas tahrik kabiliyetleri sağlayarak hız ve açının doğru şekilde kontrol edilmesini mümkün kılar. Sıfır boşluk ve yüksek hassasiyet özelliklerine sahip harmonik redüktörler, robot eklemlerinin tekrarlanabilir konumlandırma doğruluğunu sağlar, torku artırır ve çıkış rijitliğini yükseltir.

Robot Eklemlerinde Harmonik Redüktörlerin Rolü

Eklem servo sistemlerinde, motor çıkış mili bir harmonik redüktör aracılığıyla yüke bağlanır. Giriş ve çıkış milleri arasındaki hız ve tork iletim ilişkisi, harmonik redüktörün yapısı tarafından belirlenir. Kaçınılmaz olarak eklem sürtünmesi vardır, bu da verim kaybına ve uyumluluğun azalmasına yol açar, ancak aynı zamanda faydalı bir sönümleme etkisi de sağlar. Uygulamada, sürtünmenin etkisi yağlama, kontrol algoritmalarıyla telafi ve kuvvet sensörleri aracılığıyla optimize edilir.

Harmonik Redüktörlerin ve Servo Motorların Uygulamaları

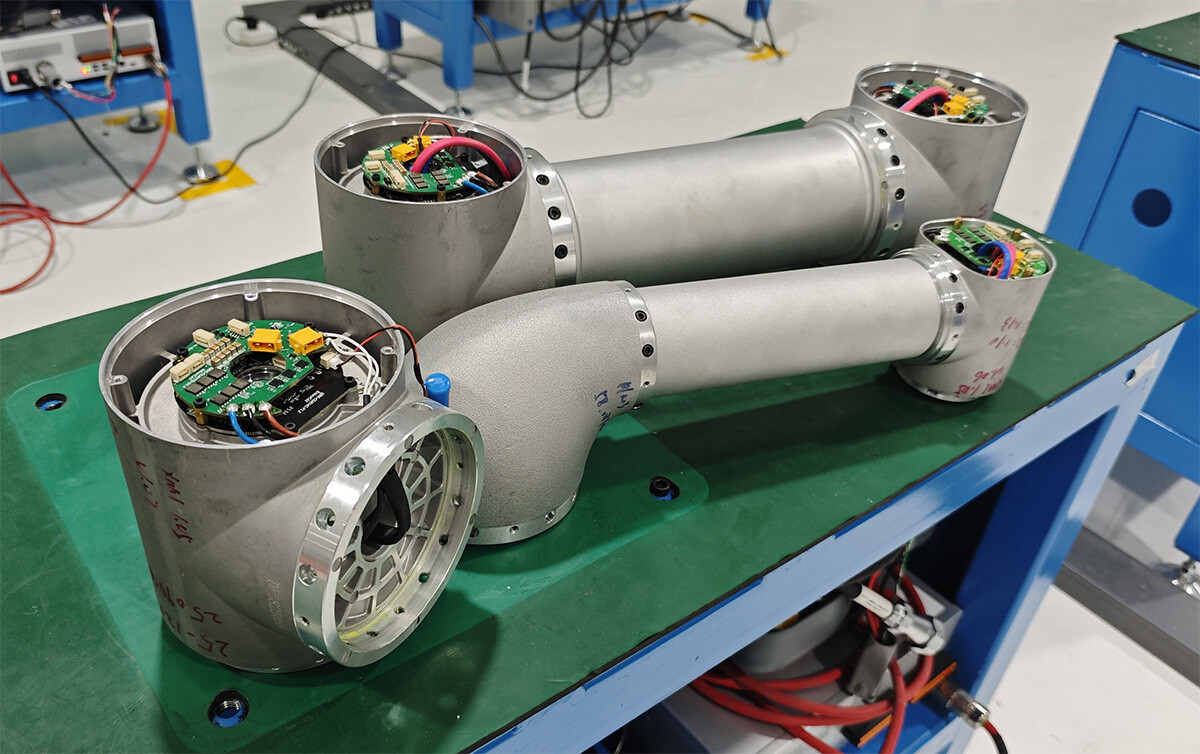

İş Birlikçi Robotlar

Servo motor, harmonik redüktörü doğrudan tahrik ederek entegre bir eklem modülü oluşturur. Uç efektör gereksinimlerini karşılamak için servo motordan yalnızca düşük hız ve tork gereklidir. Bu, özellikle altıdan fazla serbestlik derecesine sahip hafif robotlar için uygundur. Örnekler arasında UR, AUBO ve JAKA iş birlikçi robotları yer alır.

İnsansı Robot Bacak Eklemleri

Harmonik redüktörlerin yüksek redüksiyon oranı, küçük motorların insansı yürüme için gerekli torku sağlamasına olanak tanır ve sınırlı eklem alanı içinde yeterli gücü garanti eder. Örnekler arasında UBTECH Walker, Xiaomi CyberOne ve Tesla Optimus yer alır.

Hassas Konumlandırma Platformları

Servo motorlar ve harmonik redüktörlerin kombinasyonu, ultra yüksek çözünürlüklü açısal konumlandırma sağlar. Yüksek çözünürlüklü enkoderlerle eşleştirildiğinde, yay saniyesinin altında doğruluğa ulaşabilir. Bu, yarı iletken ve optik muayene sistemleri gibi aşırı tekrarlanabilirlik gerektiren ekipmanlarda yaygın olarak kullanılır.

Havacılık ve Uzay

Servo motor ve harmonik redüktör kombinasyonu, uzun süreli kararlı düşük hızlı, yüksek torklu çıkış sağlar. Uzay araçları ağırlık kısıtlamasına sahip olduğundan, harmonik redüktörlerin kompakt tasarımı son derece uygundur. Tipik uygulamalar arasında uydu güneş paneli açılması ve radar anteni tahriki bulunur.

Tıbbi Robotlar

Harmonik redüktör–servo motor eşleşmesi, akıcı, boşluksuz ve yüksek hassasiyetli çalışma sağlar. Servo motor, düşük hızlı ve yüksek hassasiyetli kontrol elde etmek için harmonik redüktörü tahrik ederken, harmonik redüktör cerrahi manipülasyon sırasında doğru kuvvet geri bildirimi sağlar.

Pazar Trendi Olarak Harmonik Servo Eklem Modülleri.

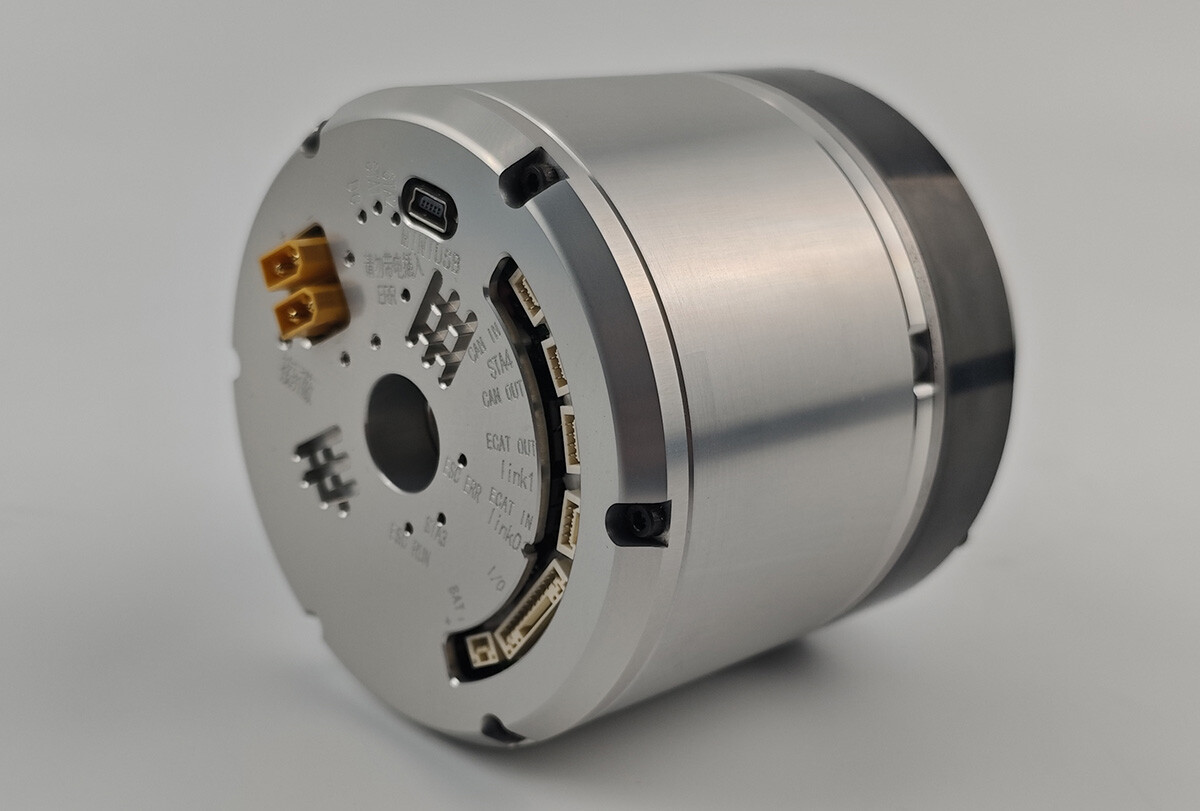

Harmonik eklem modülleriharmonik redüktörü, servo motoru, enkoderi ve sürücüyü kompakt bir birimde entegre eder. HONPINE'ın harmonik eklem modülleri, sınırlı alan içinde daha yüksek tork çıkışı sunarak hem harmonik redüktörün hem de servo motorun avantajlarını en üst düzeye çıkarır.

Robotlar, küresel endüstriyel üretimde yaygın olarak kullanılmaktadır ve hareket sistemlerinin temel işlevsel bileşenleri harmonik servo eklem sistemleridir. Bu sistemler, robot eklemlerinin yüksek hassasiyetli tork ve hız kontrolü için performans gereksinimlerini karşılamasını sağlar. Minyatürleştirme, yüksek hassasiyet ve entegrasyon kolaylığı nedeniyle, harmonik servo eklem modülleri geleceğin ana akım trendi haline gelmektedir.
