Harmonik Döner Aktüatör: Modern Otomasyon için Kapsamlı Mühendislik ve Seçim Kılavuzu

Endüstri 4.0 ve gelişmiş robotik çağında, otomasyondaki güç kaynaklarına yönelik talep; daha yüksek tork yoğunluğu, kompakt boyutlar, üstün hassasiyet ve tavizsiz güvenlik gereksinimleriyle benzeri görülmemiş seviyelere ulaşmıştır.Harmonic Rotary Actuators, boşluksuz çalışma, yüksek redüksiyon oranları ve ultra kompakt entegrasyon özellikleri sayesinde yüksek hassasiyetli mafsallar ve hareket kontrolü için kesin çözüm olarak öne çıkmıştır.

Bu kılavuz, Harmonic Rotary Actuators ürünlerinin temel avantajlarını incelemekte, pratik mühendislik çözümleriyle teknik tasarım hususlarını ele almakta ve seçim sürecinizi kolaylaştırmak için kapsamlı bir teknoloji karşılaştırması sunmaktadır.

1. Harmonic Rotary Actuators Robotik ve Otomasyona Neden Öncülük Ediyor: 4 Temel Avantaj

Geleneksel otomasyon sistemleri; ayrı servo motorlar, planet/RV redüktörler, harici sürücüler ve enkoderleri bir araya getiren parçalı montajlara dayanır. Bu sistemler genellikle hacimlidir, kablo aşınmasına yatkındır ve entegre kuvvet geri bildiriminden yoksundur.

Hepsi bir arada Harmonic Rotary Actuators bu kritik darboğazları çözer:

 Yüksek Torklu İçi Boş Mil Entegrasyonu

Endüstri Sorunu: 360° sürekli dönüş veya çok eksenli robotik mafsallarda harici kablolar ve pnömatik hatlar kolayca dolaşır, bükülür veya kopar. Bu durum erken aşınmaya, daha büyük bir kaplama alanına ve maliyetli duruş sürelerine yol açar.

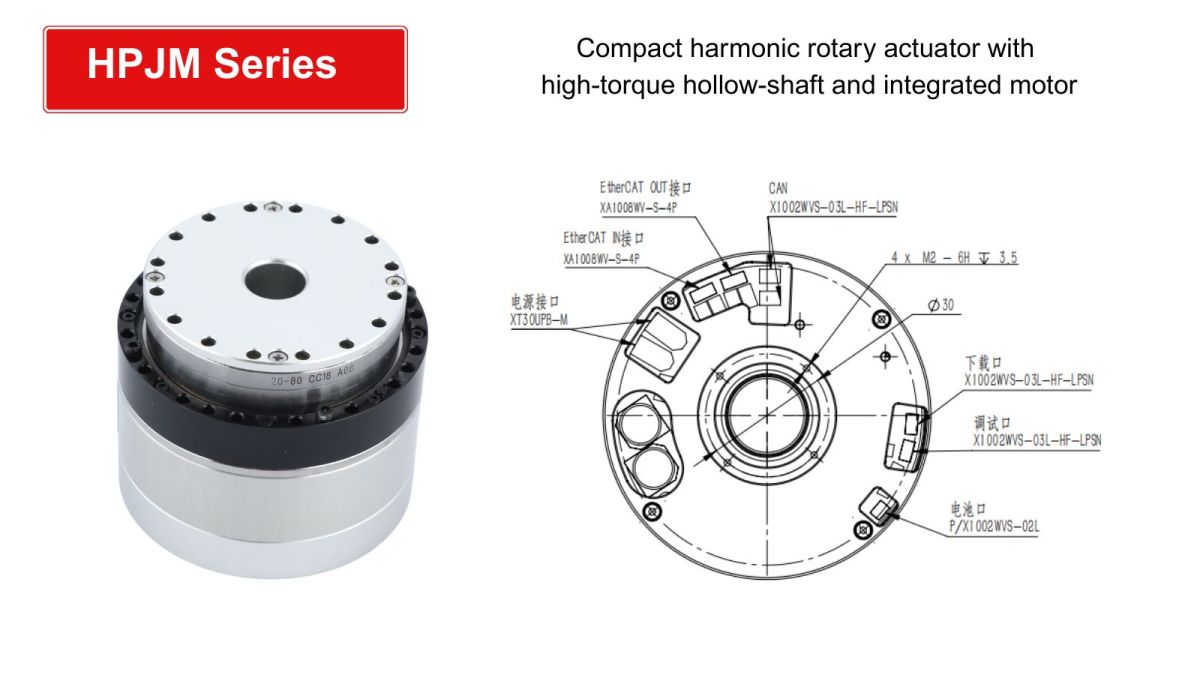

Aktüatör Çözümü: Yüksek torklu strain wave dişli mekanizmasının **geniş açıklıklı içi boş mil** ile birleştirilmesi, güç kablolarının, iletişim veri yollarının, optik fiberlerin ve pnömatik hortumların merkez ekseninden doğrudan geçirilmesini sağlar. Böylece temiz, "kablosuz" bir dış yüzey ve sürtünmesiz 360° dönüş elde edilir.

Hafif Tasarım ve Entegre Tork Sensörleri

Endüstri Sorunu: İş birliğine dayalı robotlar (Cobots), insansı robot mafsalları ve Otonom Mobil Robotlar (AMR'ler) olağanüstü bir güç-ağırlık oranı gerektirir. Standart servo sürücüleri harici kuvvetleri doğrudan algılayamaz; bu da çarpışma algılama ve güvenlik özelliklerini sınırlar.

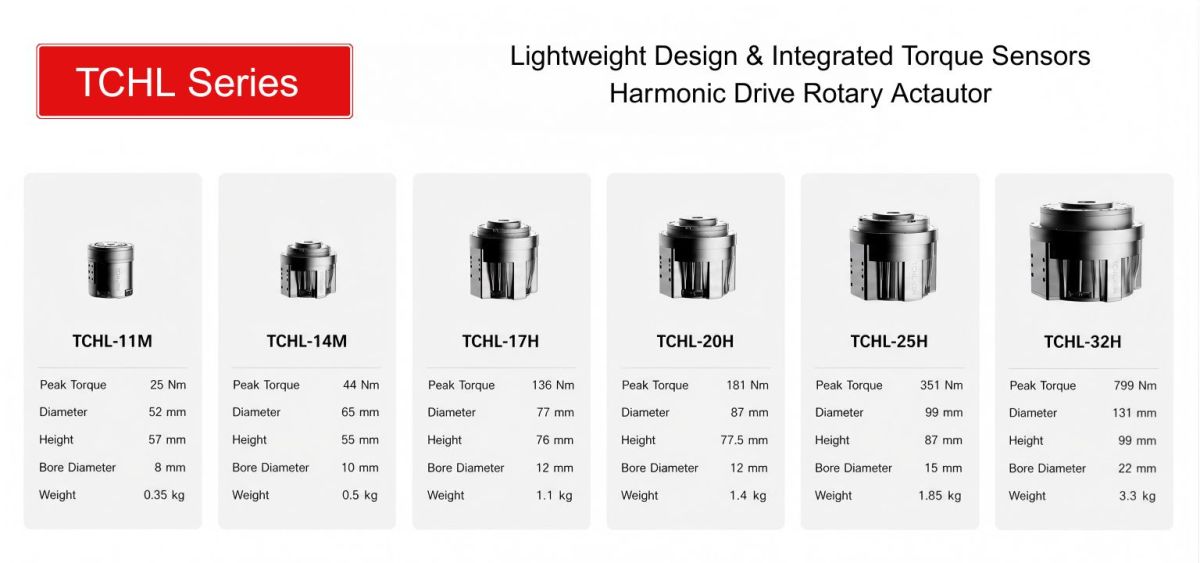

Aktüatör Çözümü: Yüksek dayanımlı alüminyum/titanyum alaşımlarının çerçevesiz motorlarla birlikte kullanılması, ölü ağırlığı en aza indirir. Çıkış milindeki entegre yüksek hassasiyetli tork sensörleri ve çift enkoder sayesinde sistem, hassas uyumluluk kontrolü** ve hızlı çarpışma algılama için aktarma organı sürtünmesini devre dışı bırakarak milisaniye seviyesinde kuvvet geri bildirimi sağlar.

Entegre Safe Torque Off (STO) ile Fonksiyonel Güvenlik

Endüstri Sorunu: İnsan-robot iş birliği (HRC) ve tıbbi/cerrahi uygulamalarda yalnızca yazılımla gerçekleştirilen duruşlar sistem kilitlenmesi riski taşırken, sert mekanik frenleme hasara yol açan tork darbelerine neden olur.

Aktüatör Çözümü: Donanım seviyesinde Safe Torque Off (STO) işlevine sahip sürücü, bir güvenlik tetikleyicisi aldığında motor torkunu donanım katmanında keserken enkoder mantığının enerjili kalmasını sağlar.

Üstün Kompaktlık ve Boşluksuz Hassasiyet

Endüstri Sorunu: Geleneksel redüktörlerde, zaman içinde veya ters yükler altında konumlandırma hatalarını biriktiren boşluklar görülür.

Aktüatör Çözümü: Esnek kamalı dişli ile dairesel kamalı dişli arasındaki sürekli çok dişli kavrama sayesinde harmonic drive sistemleri gerçek **boşluksuz** çalışma sağlar. Yüksek çözünürlüklü mutlak enkoderlerle birlikte kullanıldığında, uzun çalışma çevrimleri boyunca mikrometre hassasiyetini güvence altına alarak **±10–15 yay-saniyesine** kadar tekrarlanabilirlik sunar.

2. Teknik Hususlar ve Mühendislik Çözümleri

Harmonic teknolojisinin fiziksel sınırlarını anlamak, mühendislerin sistem performansını en üst düzeye çıkarmasını sağlar:

Burulma Rijitliği Yönetimi

Davranış: Esnek kamalı dişlinin elastik deformasyonu, ani ve aşırı yükler altında harmonic dişli sistemlerine ağır hizmet tipi RV redüktörlere kıyasla daha düşük burulma rijitliği kazandırır.

Mühendislik Çözümü: Mikro rezonansları ortadan kaldırmak için çıkış enkoderleri üzerinden yüksek dereceli ileri besleme algoritmaları veya çift çevrimli kapalı çevrim konumlandırma kontrolü uygulayın. Donanım ayrıca **yüksek rijitlikli esnek kamalı dişli** varyantlarına yükseltilebilir.

Yüksek Hızlarda Termal Yönetim

Davranış: Yüksek hızlarda sürekli çalışma (girişte >4,000 RPM), kaymalı dişliler boyunca sürtünme ısısı oluşturur.

Mühendislik Çözümü: Aktüatörleri aktif soğutma kanalları veya ısı alıcılarla eşleştirin ve uzun ömürlü sentetik gres kullanın. Optimum redüksiyon oranlarının eşleştirilmesi, motorun en yüksek verimlilik bandında çalışmasını sağlar.

3. Teknoloji Seçim Matrisi: Doğru Sürücü Çözümünü Seçme

En uygun sürücü teknolojisinin seçimi, uygulamanızın özel önceliklerine bağlıdır:

 4. Sıkça Sorulan Sorular (SSS)

S1: Yüksek hızlı uygulamalarda Harmonic Rotary Actuator yerine ne zaman DD Motor seçmeliyim?

C: DD Motorlarda mekanik aktarım parçaları bulunmadığından boşluk ve aşınma ortadan kalkar; bu da onları sürekli yüksek hızlı dönüş (1,000+ RPM) ve yüksek dinamik tepki için ideal kılar. Bununla birlikte DD motorlar daha ağırdır ve ağırlık başına daha düşük tork sunar. Bu nedenle **Harmonic Rotary Actuators**, hafif tasarımları nedeniyle askılı robot kollarında tercih edilirken, **DD Motorlar** sabit tabanlı döner indeksleme tablalarında üstün performans gösterir.

S2: Entegre STO (Safe Torque Off), CE / UL sertifikasyonunu nasıl basitleştirir?

C: Dahili STO'ya sahip bir aktüatör, sürücü katmanının akredite kuruluşlar (örn. TÜV) tarafından SIL3 / PL e güvenlik standartlarına göre önceden sertifikalandırıldığı anlamına gelir. Orijinal Ekipman Üreticileri (OEM'ler), harici yedekli güvenlik kontaktörü devreleri tasarlama gerekliliğini ortadan kaldırarak donanım maliyetlerini düşürebilir ve genel makine

S3: İçi Boş Döner Tabla ile Harmonic Rotary Actuator arasındaki temel fark nedir?

C: İçi boş bir döner tabla genellikle standart bir servo motor, çapraz makaralı rulman ve düz dişli/kayış kademesinden oluşur; daha geniş bir kaplama alanıyla basit indeksleme için uygun maliyetli bir çözüm sunar. Buna karşılık Harmonic Rotary Actuator; **çerçevesiz servo motoru, harmonic dişliyi, çift enkoderleri ve tork sensörlerini** özellikle alan kısıtlı robotik mafsallar ve üst düzey otomasyon için tasarlanmış ultra kompakt bir modülde birleştirir.
