Harmonik Birleşik Eklem Aktüatörü Nasıl Seçilir: Robot Eklem Aktüatörü Teknolojisi, Seçimi ve Gelecek Trendleri İçin Kapsamlı Bir Kılavuz

İnsansı robotlar, işbirlikçi robotlar, dış iskeletler ve akıllı otomasyon sistemleri gelişmeye devam ederken, robot eklem aktüatörü modern robotikte en önemli bileşenlerden biri haline gelmiştir. Bu bileşen, bir robotun nasıl hareket ettiğini belirlemekle kalmaz, aynı zamanda hassasiyetini, yük kapasitesini, güvenilirliğini ve genel performansını da belirler.

Birçok robotik şirketi başlangıçta yapay zeka algoritmalarına, algılama sistemlerine ve hareket planlamaya odaklanır. Ancak prototip geliştirme sırasında mühendisler, robot eklem aktüatörünün performansının nihai ürün üzerinde neredeyse diğer tüm mekanik bileşenlerden çok daha büyük bir etkiye sahip olduğunu kısa sürede keşfeder.

Peki doğru harmonik eklem aktüatörünü nasıl seçersiniz? Harmonik ve gezegen dişlili aktüatörler arasındaki farklar nelerdir? Neden entegre eklem aktüatörleri insansı robotlar için tercih edilen çözüm haline geliyor?

Bu kılavuz bu soruları yanıtlar ve günümüzün gelişmiş robot eklem aktüatörlerinin arkasındaki temel teknolojileri açıklar.

Robot Eklem Aktüatörü Nedir?

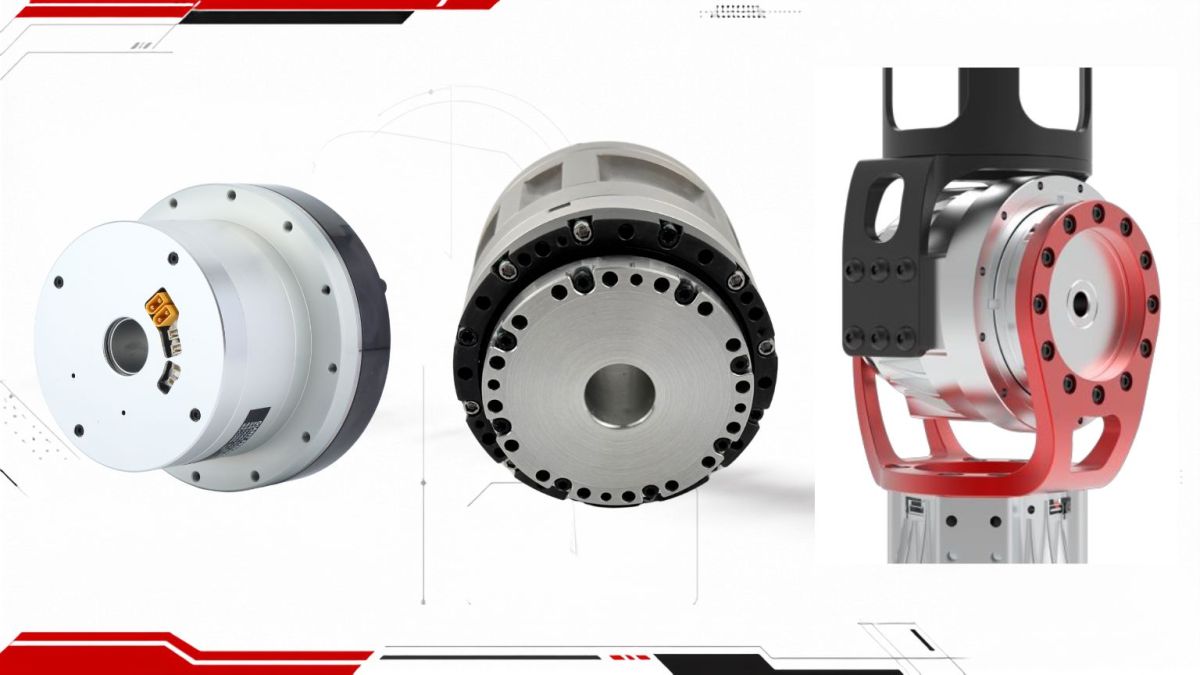

Robot eklem aktüatörü, birden fazla temel bileşeni kompakt bir yapıda birleştiren son derece entegre bir elektromekanik ünitedir. Tipik bir harmonik eklem aktüatörü şunları içerir:

• Çerçevesiz tork motoru

• Harmonik redüktör

• Yüksek çözünürlüklü enkoder

• Servo sürücü

• Fren

• Rulmanlar

• Entegre sensörler

Ayrı motorlar, redüktörler, enkoderler ve kontrolörler gerektiren geleneksel sistemlerin aksine, entegre bir robot eklem aktüatörü fabrikada monte edilir, kalibre edilir ve kuruluma hazır halde gelir.

Bu entegre mimari mekanik karmaşıklığı azaltır, geliştirme döngülerini kısaltır, güvenilirliği artırır ve bakımı kolaylaştırır.

Günümüzde robot eklem aktüatörleri insansı robotlarda, işbirlikçi robot kollarda, medikal robotlarda, yarı iletken ekipmanlarında, muayene robotlarında, otonom mobil robotlarda (AMR'ler) ve endüstriyel otomasyon sistemlerinde yaygın olarak kullanılmaktadır.

Robot Eklem Aktüatörü Neden Bu Kadar Önemli?

Bir insansı robot için robot eklem aktüatörü çoğu zaman en değerli alt sistemdir ve toplam donanım maliyetinin önemli bir kısmını oluşturur.

Daha da önemlisi, robotun hareket kalitesini, konumlandırma doğruluğunu, enerji verimliliğini ve uzun vadeli güvenilirliğini doğrudan belirler.

Yüksek performanslı bir harmonik eklem aktüatörü şunları sağlamalıdır:

• Yüksek tork yoğunluğu

• Düşük boşluk

• Yüksek tekrarlanabilirlik

• Hızlı dinamik tepki

• Yüksek rijitlik

• Uzun hizmet ömrü

• Düşük çalışma sıcaklığı

• Kararlı sürekli çıkış

Aktüatör ne kadar iyi performans gösterirse, robot hassas montaj, nesne manipülasyonu, muayene, medikal uygulamalar ve dinamik hareket kabiliyeti açısından o kadar yetkin hale gelir.

Entegre Harmonik Eklem Aktüatörünün Avantajları

1. Yüksek Entegrasyonlu Tasarım

Geleneksel robot eklemleri, mekanik montaj ve kontrol ayarı tamamlanmadan önce mühendislerin motorları, redüktörleri, enkoderleri, frenleri ve servo sürücüleri ayrı ayrı temin etmesini gerektirir.

Entegre bir harmonik eklem aktüatörü, bu bileşenlerin tümünü fabrikada önceden kalibre edilmiş tek bir kompakt ünitede birleştirir.

Bu, mühendislik karmaşıklığını önemli ölçüde azaltır, devreye alma süresini en aza indirir ve ürün geliştirmeyi hızlandırır.

2. İçi Boş Mil Kablo Yönlendirmesi

Kablo yönetimi, robot eklemlerindeki en büyük güvenilirlik sorunlarından biridir.

Modern bir robot eklem aktüatörü, güç kablolarını, enkoder kablolarını ve iletişim kablolarını doğrudan aktüatörün merkezinden geçiren içi boş mil tasarımına sahiptir.

Harici kablo yönlendirmesine kıyasla bu tasarım birkaç avantaj sunar:

• Sınırsız sürekli dönüş

• Azaltılmış kablo aşınması

• Daha temiz robot görünümü

• Daha düşük bakım maliyetleri

• Daha iyi uzun vadeli güvenilirlik

Birden fazla döner ekleme sahip insansı robotlar için içi boş mil kablo yönlendirmesi standart bir tasarım özelliği haline gelmiştir.

3. Entegre Termal Yönetim

Isı, aktüatörün ömrünü ve sürekli çalışma performansını doğrudan etkiler.

Entegre bir harmonik eklem aktüatörü, çerçevesiz motor, harmonik redüktör ve servo elektroniği arasındaki ısıl yolu optimize ederek ısıl direnci azaltır ve ısı dağılımını iyileştirir.

Daha düşük çalışma sıcaklıkları birkaç önemli avantaj sağlar:

• Daha uzun izolasyon ömrü

• Azalan yağlayıcı bozulması

• Daha yüksek sürekli tork çıkışı

• İyileştirilmiş sistem güvenilirliği

• Termal kapanma riskinin azalması

Günün her saati çalışan endüstriyel robotlar için verimli termal yönetim şarttır.

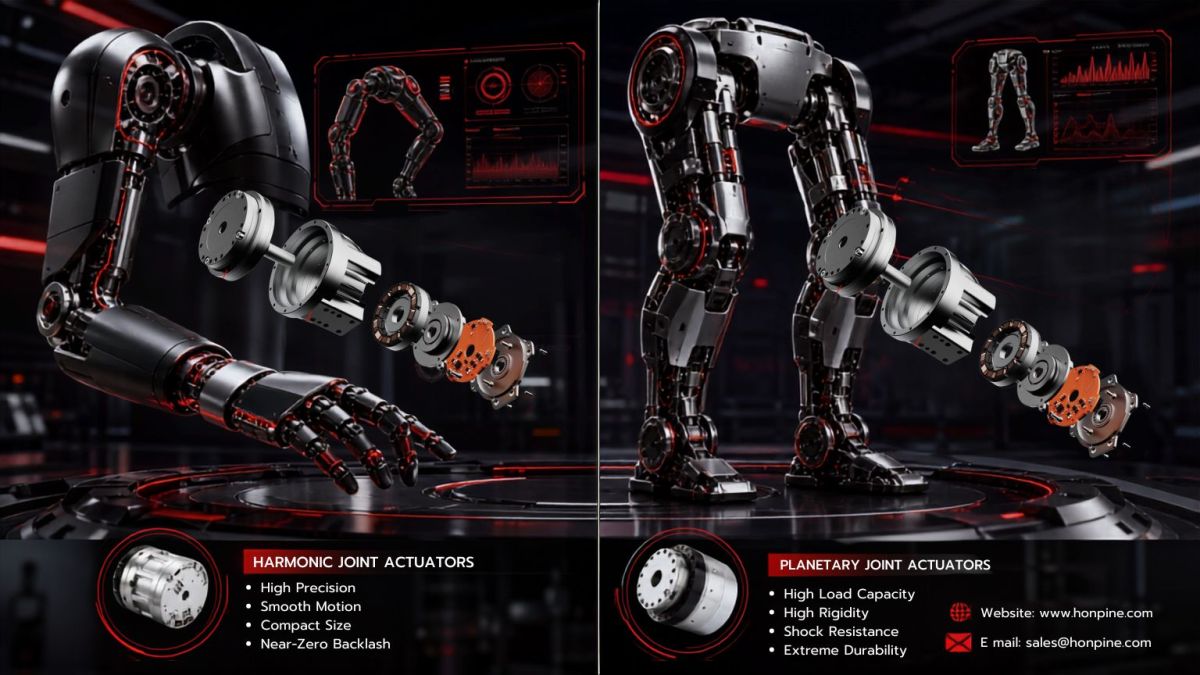

Harmonik Eklem Aktüatörü vs. Gezegen Dişlili Eklem Aktüatörü

Robotikte en yaygın sorulardan biri, harmonik eklem aktüatörü mü yoksa gezegen dişlili eklem aktüatörü mü seçileceğidir.

Cevap tamamen uygulamaya bağlıdır.

Harmonik Eklem Aktüatörü

Harmonik bir eklem aktüatörü, aşağıdakiler dahil olmak üzere olağanüstü hassasiyet ve hafif tasarım gerektiren uygulamalar için idealdir:

• İnsansı robot kolları

• Dirsek eklemleri

• Bilek eklemleri

• Boyun eklemleri

• Medikal robotlar

• Yarı iletken otomasyonu

• Hassas montaj ekipmanları

Avantajları şunlardır:

• Sıfıra yakın boşluk

• Yüksek konumlandırma doğruluğu

• Sarsıntısız hareket

• Yüksek tork yoğunluğu

• Kompakt boyut

• Hafif yapı

• Gezegen Dişlili Eklem Aktüatörü

Gezegen dişlili bir eklem aktüatörü, aşağıdakiler gibi daha yüksek darbe dayanımı ve yük kapasitesi gerektiren uygulamalar için daha uygundur:

• Kalça eklemleri

• Bel eklemleri

• Bacak eklemleri

• Ağır hizmet tipi endüstriyel robotlar

• Dış iskeletler

• Mobil robot platformları

Güçlü yönleri şunlardır:

• Yüksek rijitlik

• Mükemmel darbe dayanımı

• Daha yüksek yük kapasitesi

• Daha düşük üretim maliyeti

• Yüksek darbe koşullarında daha iyi dayanıklılık

Bu nedenle, birçok insansı robot hassas eklemler için harmonik eklem aktüatörlerini ve yüksek yük taşıyan eklemler için gezegen dişlili aktüatörleri kullanarak her iki teknolojiyi birleştirir.

Harmonik Eklem Aktüatörleri Neden Tercih Edilen Seçim Haline Geliyor?

İnsansı robotlar hafif, kompakt ve son derece verimli tahrik sistemleri gerektirir.

Daha ağır bir aktüatör enerji tüketimini artırır, hareket kabiliyetini azaltır ve motorlar üzerinde daha büyük talepler oluşturur.

Modern harmonik eklem aktüatörleri kompakt bir yapıda yüksek çıkış torku sunarak robotların yürümesini, merdiven çıkmasını, dinamik olarak dengede kalmasını ve karmaşık manipülasyon görevlerini yerine getirmesini sağlar.

Yüksek tork yoğunluğu ayrıca mühendislerin performanstan ödün vermeden robotun toplam ağırlığını azaltmasına olanak tanır.

Sonuç olarak, harmonik eklem aktüatörleri yeni nesil insansı robotlar için en önemli mümkün kılan teknolojilerden biri haline gelmiştir.

Doğru Robot Eklem Aktüatörü Nasıl Seçilir？

Doğru robot eklem aktüatörünü seçmek, birkaç temel faktörün değerlendirilmesini gerektirir.

Uygulamaya Göre Seçin

Farklı robot eklemleri farklı performans özellikleri gerektirir.

Omuzlar, dirsekler, bilekler, kalçalar, dizler ve ayak bileklerinin her birinin tork, hız, hassasiyet, rijitlik ve ağırlık açısından farklı gereksinimleri vardır.

Her eklem için aynı aktüatörü kullanmak nadiren en iyi performansı sağlar.

Kritik Teknik Özellikleri Değerlendirin

Temel teknik özellikler şunları içerir:

• Tork yoğunluğu

• Tekrarlanabilirlik

• Boşluk

• Sürekli tork

• Tepe tork

• Sıcaklık artışı

• Hizmet ömrü

• Koruma sınıfı (IP)

• İletişim protokolü

Bu parametreler birlikte robot eklem aktüatörünün uzun vadeli performansını ve güvenilirliğini belirler.

İletişim ve Sistem Entegrasyonunu Göz Önünde Bulundurun

Modern robot eklem aktüatörleri EtherCAT, CAN ve CANopen gibi endüstriyel iletişim protokollerini desteklemelidir.

Standartlaştırılmış iletişim, kontrolör entegrasyonunu kolaylaştırır, yazılım geliştirme süresini azaltır ve sistem uyumluluğunu artırır.

Yüksek Performanslı Yerli Robot Eklem Aktüatörlerinin Yükselişi

Uzun yıllar boyunca üst segment robot eklem aktüatörleri büyük ölçüde ithal harmonik sürücülere ve servo teknolojilerine dayanıyordu.

Günümüzde hassas imalat, çerçevesiz tork motorları, harmonik redüktörler, enkoderler ve servo kontrol alanındaki sürekli ilerlemeler, yerli üretim harmonik eklem aktüatörlerinin performansını önemli ölçüde artırmıştır.

Modern yerli çözümler, daha rekabetçi toplam sahip olma maliyeti sunarken mükemmel hassasiyet, güvenilirlik, üretim tutarlılığı ve daha kısa teslimat süreleri sağlar.

Robotik üreticileri için bu, daha fazla tedarik zinciri esnekliği ve daha hızlı ticarileşme anlamına gelir.

Neden Daha Fazla Robotik Şirketi Entegre Robot Eklem Aktüatörlerini Seçiyor?

Entegre robot eklem aktüatörleri, robot geliştirme sürecinin her aşamasını basitleştirir.

Mühendislik aşamasında, bileşen tedarikini azaltır ve tedarikçiler arasındaki uyumluluk sorunlarını ortadan kaldırır.

Üretim aşamasında, standartlaştırılmış arayüzler montaj verimliliğini ve üretim tutarlılığını artırır.

Çalışma sırasında, entegre termal yönetim, içi boş mil kablo yönlendirmesi ve fabrika kalibrasyonu bakım maliyetlerini azaltır ve uzun vadeli güvenilirliği artırır.

Yeni nesil insansı robotlar, işbirlikçi robotlar ve endüstriyel otomasyon ekipmanları geliştiren şirketler için entegre harmonik eklem aktüatörleri tercih edilen çözüm haline gelmiştir.

Sonuç

Robotik gelişmeye devam ederken, rekabet artık yalnızca hareket performansına dayanmıyor. Güvenilirlik, üretilebilirlik, geliştirme hızı ve yaşam döngüsü maliyeti de aynı derecede önemli hale gelmiştir.

Robot eklem aktüatörü, her robotun hareket sisteminin temelidir. İster insansı robotlar, ister işbirlikçi robotlar, medikal robotlar veya endüstriyel otomasyon ekipmanları geliştirin, doğru harmonik eklem aktüatörünü seçmek yüksek hassasiyet, verimli hareket ve uzun vadeli güvenilirlik elde etmek için çok önemlidir.

Bir robotik platform geliştiriyorsanız veya bir sonraki projeniz için aktüatör çözümlerini değerlendiriyorsanız, tam Robot Eklem Aktüatörü Seçim Kılavuzumuz, ayrıntılı ürün teknik özelliklerimiz ve mühendislik desteğimiz için bizimle iletişime geçin. Uzmanlarımız, uygulamanız için ideal harmonik eklem aktüatörünü seçmenize, geliştirme süresini kısaltmanıza ve ürününüzün pazara çıkış sürecini hızlandırmanıza yardımcı olabilir.
