Gereksinimlere Göre En Uygun RV Redüktörü Nasıl Seçilir

Hassas güç aktarımının temel bileşenlerinden biri olarak RV redüktörler, endüstriyel robotlar, takım tezgahı döner tablaları, otomatik ekipmanlar ve diğer alanlarda yaygın olarak kullanılmaktadır. Yüksek hassasiyetleri, yüksek rijitlikleri ve yüksek yük kapasiteleri nedeniyle büyük takdir görmektedirler. Ancak, RV redüktörleri ilk kez kullanan birçok şirket için, çok sayıdaki seçenek ve parametre arasından doğru modeli seçmek çoğu zaman önemli bir zorluk oluşturmaktadır. Bu makale, RV redüktörlerin temel prensiplerinden başlayacak, mevcut durumlarını ve temel parametrelerini ayrıntılı olarak ele alacak ve seçim adımlarını detaylı şekilde açıklayarak RV redüktör seçiminde temel noktaları kolayca kavramanızı sağlayacaktır. Hem yeni başlayanlar hem de deneyimli mühendisler bu kılavuzdan faydalanabilir.

1. RV Redüktörlerin Çalışma Prensibi: Neden Bu Kadar Üstünler?

RV redüktör (Rotary Vector Reducer), planosantrik redüksiyon mekanizması kullanan yüksek hassasiyetli bir kontrol redüktörüdür. Temel yapısı iki kademeli redüksiyon tasarımına dayanır:

Birinci Kademe Redüksiyon: Planet Dişli Redüksiyonu. Giriş milinin dönüşü, giriş dişlisi aracılığıyla planet dişlilere iletilir ve ilk hız düşürme sağlanır.

İkinci Kademe Redüksiyon: Diferansiyel Dişli Redüksiyonu (Sikloidal Pimli Çark Mekanizması). Planet dişliler krank millerine bağlanır ve bunlar RV (sikloid) dişlilerini eksantrik hareketle sürer. RV dişlisi, pimli çarka göre bir diş daha az olduğundan yüksek redüksiyon oranları elde edilir.

Bu tasarım, RV redüktörde birçok dişlinin aynı anda kavraşmasını sağlar ve böylece kompakt, hafif bir yapı sunarken yüksek rijitlik ve aşırı yüke dayanım sağlar. Ayrıca, düşük boşluk, düşük dönme titreşimi ve düşük atalet sayesinde RV redüktörler düzgün çalışma ve yüksek hassasiyetli konumlandırma sağlar.

Redüksiyon oranı formülü şöyledir:

R = 1 + (Z2 / Z1) * Z4

Burada Z1 giriş dişlisi diş sayısı, Z2 planet dişlisi diş sayısı ve Z4 pimli çarkın diş sayısıdır. Toplam redüksiyon oranı i = 1/R.

2. RV Redüktörlerin Uygulama Alanına Göre Uygun Seri Nasıl Seçilir

Üç ana RV redüktör serisinin özelliklerine göre en uygun seriyi seçebilirsiniz (örnek olarak HONPINE kullanılmıştır):

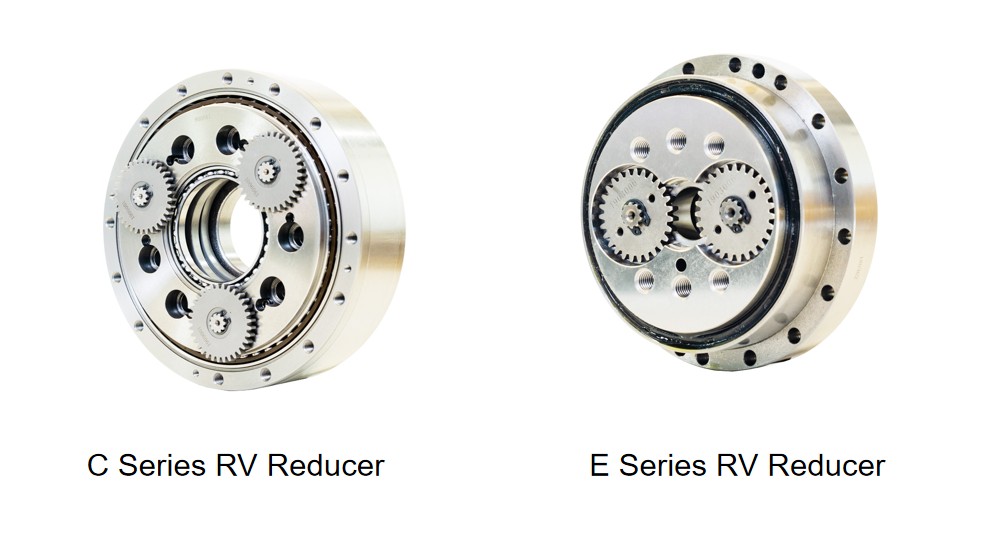

E Serisi: Ekonomik tip, genel endüstriyel uygulamalar için uygundur.

C Serisi: İçi boş yapı, kablo yönlendirmesi için uygundur, robot eklemleri için uygundur.

N Serisi: Kompakt ve hafif, optimize edilmiş performans, yüksek hassasiyetli uygulamalarda kullanılır.

Bu ürünler yaygın olarak şu alanlarda kullanılmaktadır:

Endüstriyel Robotlar: 6 eksenli robotların eklem parçaları gibi.

Takım Tezgahları: Takım taretleri, ATC takım değiştiriciler vb.

Yarı İletken Ekipmanları: Hassas konumlandırma tablaları.

AGV'ler: Tahrik üniteleri.

3. RV Redüktörler Hakkında Genel Bilgiler: Temel Parametre Analizi

Anma Torku (T₀): Redüktör anma çıkış hızında çalışırken izin verilen torktur. Maksimum yük sınırı değildir.

İzin Verilen Başlatma/Durdurma Torku (Ts₁): Hızlanma/yavaşlama sırasında izin verilen maksimum torktur, genellikle anma torkunun 2.5 katıdır.

İzin Verilen Anlık Maksimum Tork (Ts₂): Acil duruş veya darbe sırasında izin verilen değerdir, genellikle anma torkunun 5 katıdır.

İzin Verilen Çıkış Hızı (Ns₀): Yüksüz durumda maksimum çıkış hızıdır, sıcaklık ve yük koşullarından etkilenir.

Boşluk ve Kayıp Hareket: Boşluk, tork sıfırken burulma açısını ifade eder. Kayıp hareket, anma torkunun ±3% aralığındaki histerezis eğrisinin genişliğidir. RV redüktörler genellikle 1 yay dakikası içinde kontrol edilir.

Burulma Rijitliği: Birim burulma açısı başına gereken torktur ve redüktörün deformasyona karşı direncini yansıtır.

Ömür: Anma ömrü genellikle 6000 saattir (anma torku ve hız altında).

4. Sistem Kararlılığını Sağlamak İçin RV Redüktör Nasıl Seçilir

Adım 1: Yük Koşullarını Tanımlayın

Öncelikle ekipmanın montaj yönünü, kütlesini, şeklini ve çalışma koşullarını netleştirin.
Örnek: Yatay döner tabla, disk kütlesi 180kg, her biri 20kg olan 4 iş parçası, dönüş açısı 180°, çevrim süresi 20s, günlük çalışma 12 saat.

Adım 2: Kullanım Ortamını Doğrulayın

Ortam sıcaklığı -10°C ile 40°C arasında olmalı, redüktör yüzey sıcaklığı 60°C'yi aşmamalıdır. Nem 85%'in altında olmalı, yoğuşma olmamalıdır.

Adım 3: Yük Atalet Momentini ve Sabit Çalışma Torkunu Hesaplayın

Atalet Momenti Hesabı: J_L = (1/8) * M * D² (Burada M kütle (kg), D çap (m) değeridir. Not: Birimlerin tutarlı olduğundan emin olun, D metre cinsinden olmalıdır).

Sabit Çalışma Torku Hesabı: T_s = (μ * M * g * D_bearing) / 2 (Burada μ sürtünme katsayısıdır, genellikle 0.015; g yerçekimi ivmesi 9.8 m/s²; D_bearing destek yatağının hatve çapıdır (m)).

Adım 4: Çalışma Modunu Belirleyin

Hızlanma/yavaşlama süresini ve sabit hızı belirleyin. Çıkış hızının 15 rpm, dönüş süresinin 2.5s olduğu varsayılırsa, hızlanma süresi 0.5s, yavaşlama süresi 0.5s, sabit hız süresi ise 1.5s olur.

Adım 5: Hızlanma/Yavaşlama Torkunu Hesaplayın

Hızlanma Torku: T_acc = J_L * α (α açısal ivmedir = (2πN) / (60 * t_acc))

Toplam Hızlanma Torku: T₁ = T_acc + T_s

Toplam Yavaşlama Torku: T₃ = T_dec - T_s (T_dec = J_L * α_dec; motor frenleme kuvveti sağlar)

Maksimum Tork: T_max = max(|T₁|, |T₃|)

Adım 6: Ortalama Hızı ve Ortalama Yük Torkunu Hesaplayın

Ortalama Hız (N_m): N_m = (t₁*N₁ + t₂*N₂ + t₃*N₃) / (t₁ + t₂ + t₃)

Ortalama Yük Torku (T_m): T_m = ³√[ (t₁*N₁*T₁^(10/3) + t₂*N₂*T₂^(10/3) + t₃*N₃*T₃^(10/3)) / (t₁*N₁ + t₂*N₂ + t₃*N₃) ]

Adım 7: Ömür Gereksinimine Göre Gerekli Anma Torkunu Hesaplayın

Günlük Çevrim Sayısı: (Günlük Çalışma Saati * 3600) / Çevrim Süresi (s)

Günlük Çalışma Süresi (hareket için): Günlük Çevrim Sayısı * Çevrim Başına Dönüş Süresi (s)

Yıllık Çalışma Süresi (H): Günlük Çalışma Süresi (saat) * Yıllık Çalışma Günü

Gerekli Anma Torku (T_R): T_R = T_m * ³√[ (Yıllık Çalışma Süresi * Tasarım Ömrü Yılı) / K ] (Burada K anma ömrüdür, genellikle 6000 saattir).

Adım 8: Temel Parametreleri Doğrulayın

Başlatma/Durdurma Torku: T₁ ve T₃ değerlerinin Ts₁'den küçük olduğundan emin olun.

Çıkış Hızı: Ortalama hız N_m, izin verilen çıkış hızı Ns₀'den küçük olmalıdır.

Acil Duruş Darbesi: Darbe torku T_emergency, Ts₂'den küçük olmalı ve darbe sayısı izin verilen aralık içinde olmalıdır.

İtme Yükü ve Moment Yükü: İzin verilen moment yükü diyagramına göre güvenli aralıkta olduklarını doğrulayın.

Adım 9: Hizmet Ömrünü Hesaplayın ve Doğrulayın

Ömür Süresi: L_h = K * (T_rated / T_m)³ * (N_rated / N_m) (Üreticinin formülünü kontrol edin, bu yaygın bir biçimdir)

Hizmet Ömrü (Yıl): L_h / (Yıllık Çalışma Saati)

Gerekli hizmet ömründen büyük olmalıdır.

Adım 10: Nihai Model Seçimi

Yukarıdaki hesaplamalara göre, tüm koşulları karşılayan RV-20E gibi bir model seçin.

5. RV Redüktör Seçiminde Yapısal Tasarım İçin Dikkat Edilmesi Gereken Temel Noktalar

Montaj Hassasiyeti: Eksantrik yüklerden kaçınmak için montaj yüzeylerinin düzlüğünü ve dikliğini sağlayın. Tespit için komparatör kullanılması ve salgının 0.02mm içinde kontrol edilmesi önerilir.

Yağlayıcı Seçimi: VIGOGREASE REO gibi yaygın gresler. Standart değiştirme periyodu 20000 saattir; yüksek sıcaklık ortamlarında kısaltılması gerekir.

Sıcaklık Yönetimi: Yüzey sıcaklığı 60°C'yi aşmamalıdır, aksi takdirde soğutma veya kapasite düşürme gerekir.

Küçük Açılı Çalışma: Dönüş açıları 10°'den az olduğunda yağlama yetersizdir; üreticiye danışın.

Cıvata Sıkma: Gevşemeyi önlemek için disk yaylı rondelalar ve içten alyan başlı cıvatalar kullanın, standart torka göre sıkın.

6. RV Redüktör Seçim Adımı Önerileri

İş Yükünü & Çalışma Koşullarını Belirleyin: Maks. çalışma torku, atalet, çalışma frekansı, hareket modu (sürekli/aralıklı/darbeli).

Teorik Redüksiyon Oranını & Çıkış Torkunu Hesaplayın: Servo motor parametreleri ve güç karakteristiklerini birleştirin.

Güvenlik Katsayısını Dahil Edin (20%-30%): Kalkış darbesi, acil duruşlar, atalet yükü değişimlerini göz önünde bulundurun.

RV Redüktör Modelini Seçin: Çıkış torku, redüksiyon oranı, motorla uyumlu boyutlara göre.

Montaj & Arayüz Uyumluluğunu Doğrulayın: Flanş ölçülerini, çıkış mili tipini, conta boşluğunu kontrol edin.

Hassasiyet, Rijitlik & Ömür Gereksinimlerinin Nihai Doğrulaması: Uygulama senaryosu ile birlikte (robot, takım tezgahı, yarı iletken ekipmanları vb.).

RV redüktör seçimi, yük, çalışma modu ve ömür gereksinimleri gibi faktörlerin kapsamlı şekilde değerlendirilmesini gerektiren sistematik bir projedir. Bu makaledeki adımları takip ederek yaygın hatalardan kaçınabilir ve en uygun modeli seçebilirsiniz. Unutmayın, hassas seçim ekipmanın kararlı çalışmasının temel taşıdır.
