Mini Harmonik Tahrik Seçim Kılavuzu: Spesifikasyon, Marka, Sınıflandırma

HONPINE mini harmonik tahrikin geliştirilmesi

Standart harmonik redüktörler, füzeler, uydular, dronlar ve diğer yönlendirme dişlileri alanlarında yaygın olarak kullanılmaktadır. Standart harmonik redüktör esnek çarkının duvar kalınlığı σ=(0.01～0.0145)d şeklindedir, burada d esnek çark adım dairesi çapıdır, ve kavrama diş yüksekliği h= (1.4～1.6)m şeklindedir, burada m dişli modülüdür;

HONPINE, standart harmonik redüktöre düzeltme katsayıları ekler ve yüksek yapısal dayanım, uzun ömür ve işlenip üretilebilme özelliklerine sahip küçük bir harmonik redüktör elde etmek için temel parametrelerin tasarımını ve ayarlanmasını optimize eder. Esnek çark duvar kalınlığı ve esnek çark yer değiştirme katsayısı düzeltilerek, diğer hareket karakteristik göstergelerini (iletim doğruluğu, kalkış torku, vb.) etkilemeden dişli yük taşıma kapasitesini artırmak için kavrama dişli derinliği ayarlanır. Aralığın sınırlandırılmasıyla, küçük servo sistemlerin tasarım ve üretim döngüsü azaltılır, Ar-Ge maliyetlerinden tasarruf edilir; ardından aralık içindeki değerler, tasarım doğrulaması için standart harmonik redüktör tasarım hesaplama yöntemine yinelenir ve en uygun hedef parametreler seçilir, ardından optimize edilmiş tasarım göstergeleri elde edilerek küçük harmonik redüktörün işlenmesi ve üretimi tamamlanır; küçük harmonik redüktörün mekanik ve hareket özelliklerini garanti eder ve harmonik redüktörün tasarım prensibini değiştirmeden, harmonik redüktörün uygulama kapsamı küçük harmonik redüktörlere genişletilir, küçük kütleli, küçük hacimli ve yüksek performanslı redüktör gereksinimlerini karşılar ve harmonik redüktörlerin uygulama alanını küçük İHA'lar, robotlar ve diğer alanlara genişletir.

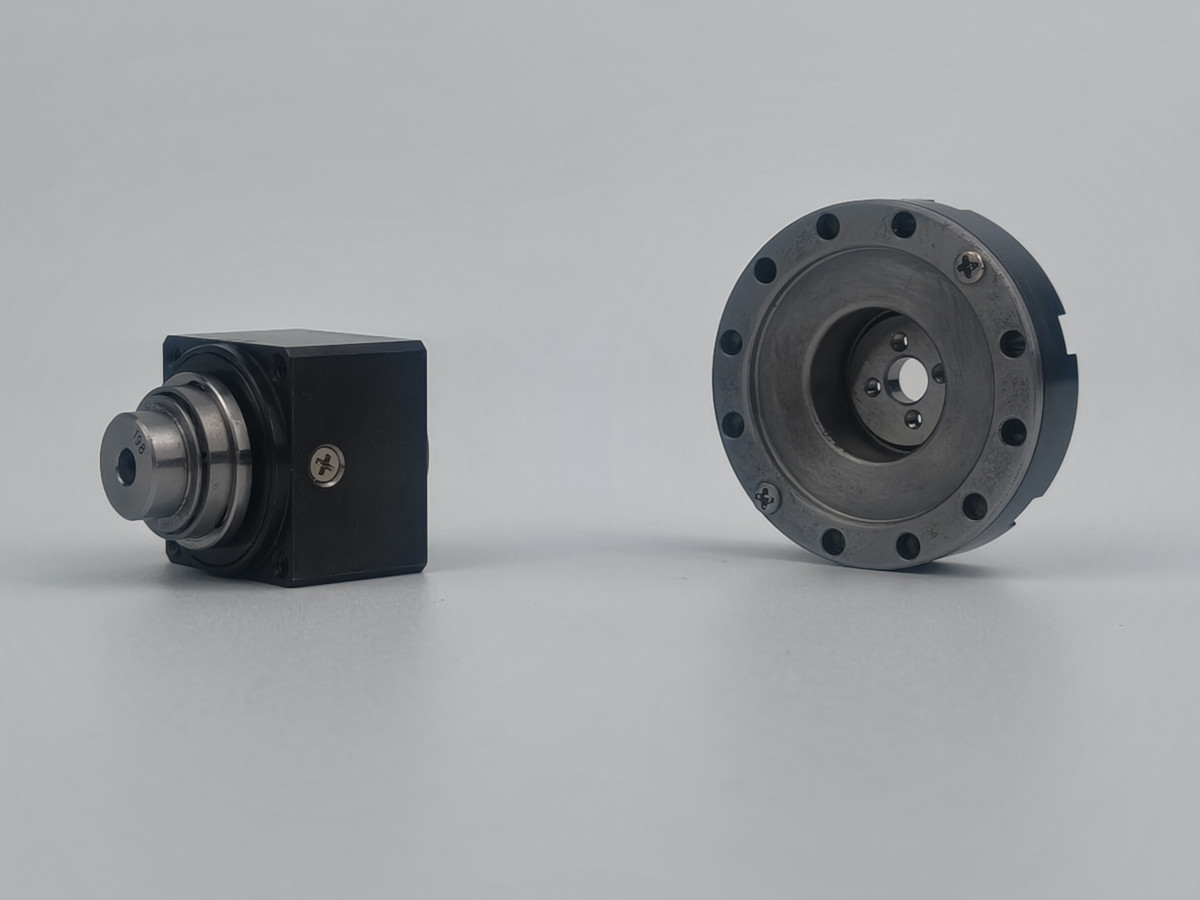

Mini harmonik tahrikin avantajları

HONPINE, esnek çark şekli optimizasyonu ve özel malzemeler gibi çeşitli ileri teknolojilerin uygulanmasıyla harmoniklerin boyutunu küçültme hedefine ulaşırken, montaj doğruluğunu büyük ölçüde artırmış ve üretim ile montaj maliyetlerini azaltmıştır. Geleneksel harmonik redüktörlerle karşılaştırıldığında, eksenel uzunluk %30'dan fazla azaltılmış, tüm makinenin ağırlığı ise %40 azaltılmıştır. Büyük bir atılım gerçekleştirmiştir ve tüm makinenin doğruluğunu sağlarken hafiflik elde edebilir.

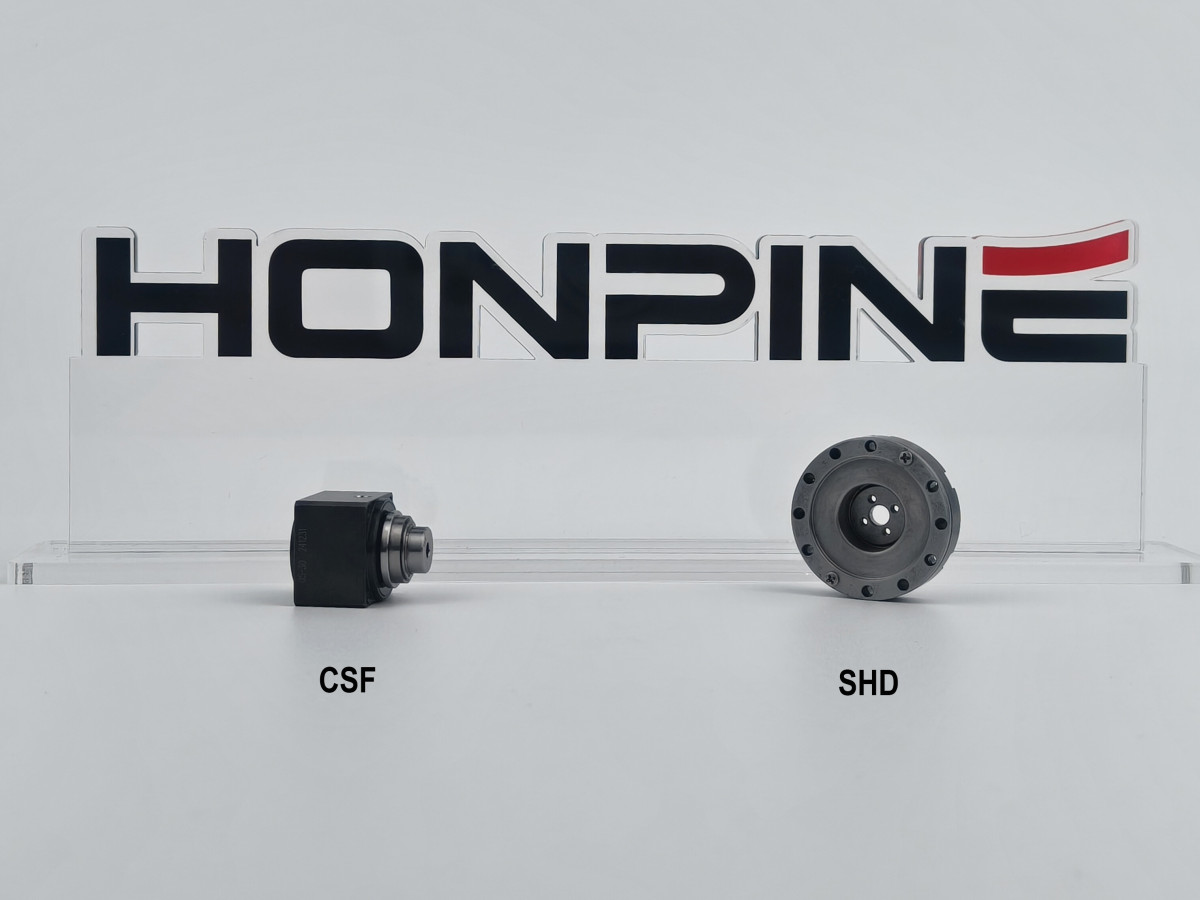

HONPINE mini harmonik tahrik sınıflandırması

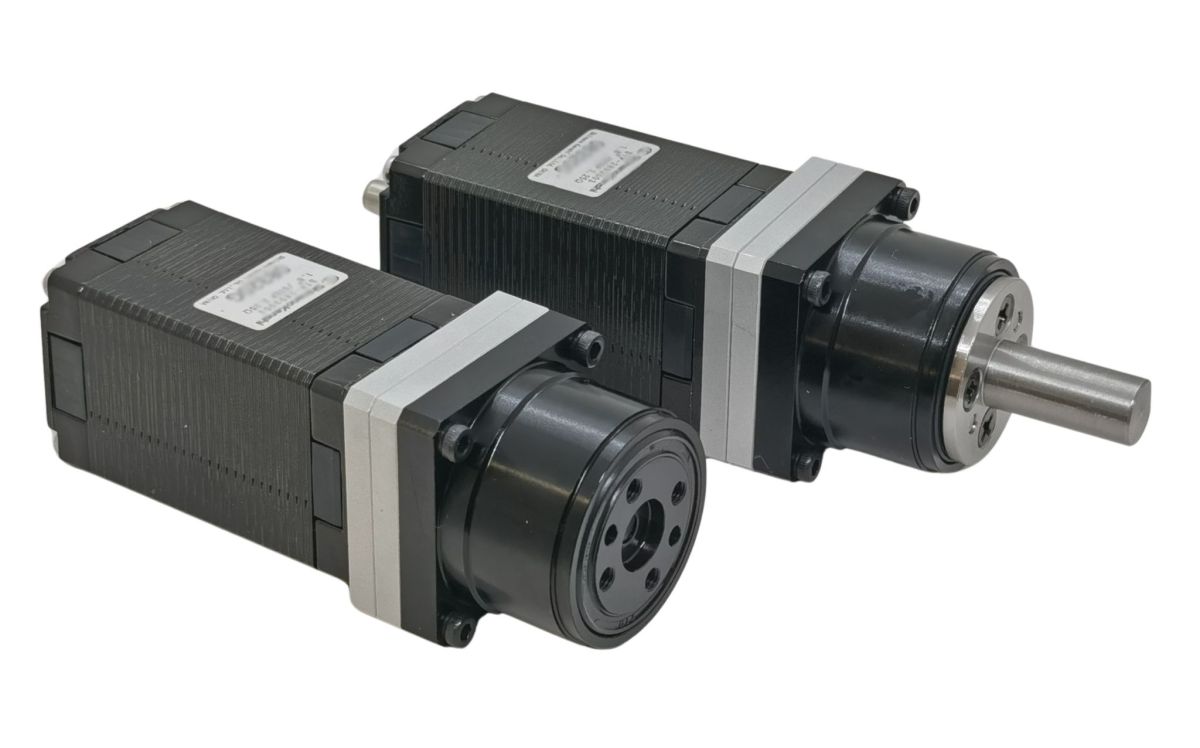

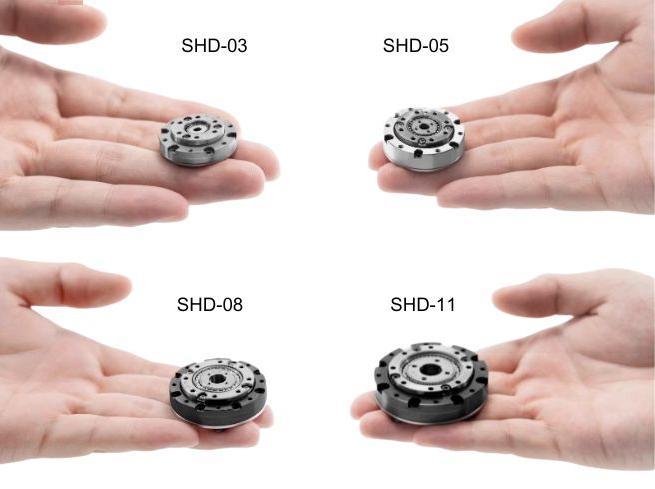

HONPINE mini harmonik tahrik şu anda iki seriye sahiptir, SHD serisi ve CSF serisi, bunlar arasında CSF-mini serisi çeşitli farklı giriş ve çıkış biçimleri sunar. Örneğin, mil girişi ve delik girişi, mil çıkışı ve flanş çıkışı, vb. Daha fazla ürün bilgisi için bizimle iletişime geçin.

Neden HONPINE mini harmonik tahriki seçmelisiniz?

Harmonik redüktör tedarikçisi olarak HONPINE güçlü bir teknik güce ve kendi Ar&Ge merkezine sahiptir. HONPINE harmonik redüktörleri yüksek güvenilirlik, yüksek hassasiyet, yüksek tork, uzun ömür, büyük hız oranı, küçük boyut, yüksek maliyet performansı vb. özelliklere sahiptir. Robotlar, havacılık ekipmanları, CNC takım tezgahları, yarı iletken üretim ekipmanları, hassas makine tahrik kontrolü ve diğer alanlarda yaygın olarak kullanılmaktadır. Özellikle endüstriyel robot sektöründe, yüksek hassasiyet, yüksek tork, büyük hız oranı özellikleri tam anlamıyla ortaya konabilir.
