Hassas Planet Dişli Redüktör Seçim Kılavuzu: Dişli Oranı, Tork ve Atalet Eşleştirmesi için Pratik Yöntemler

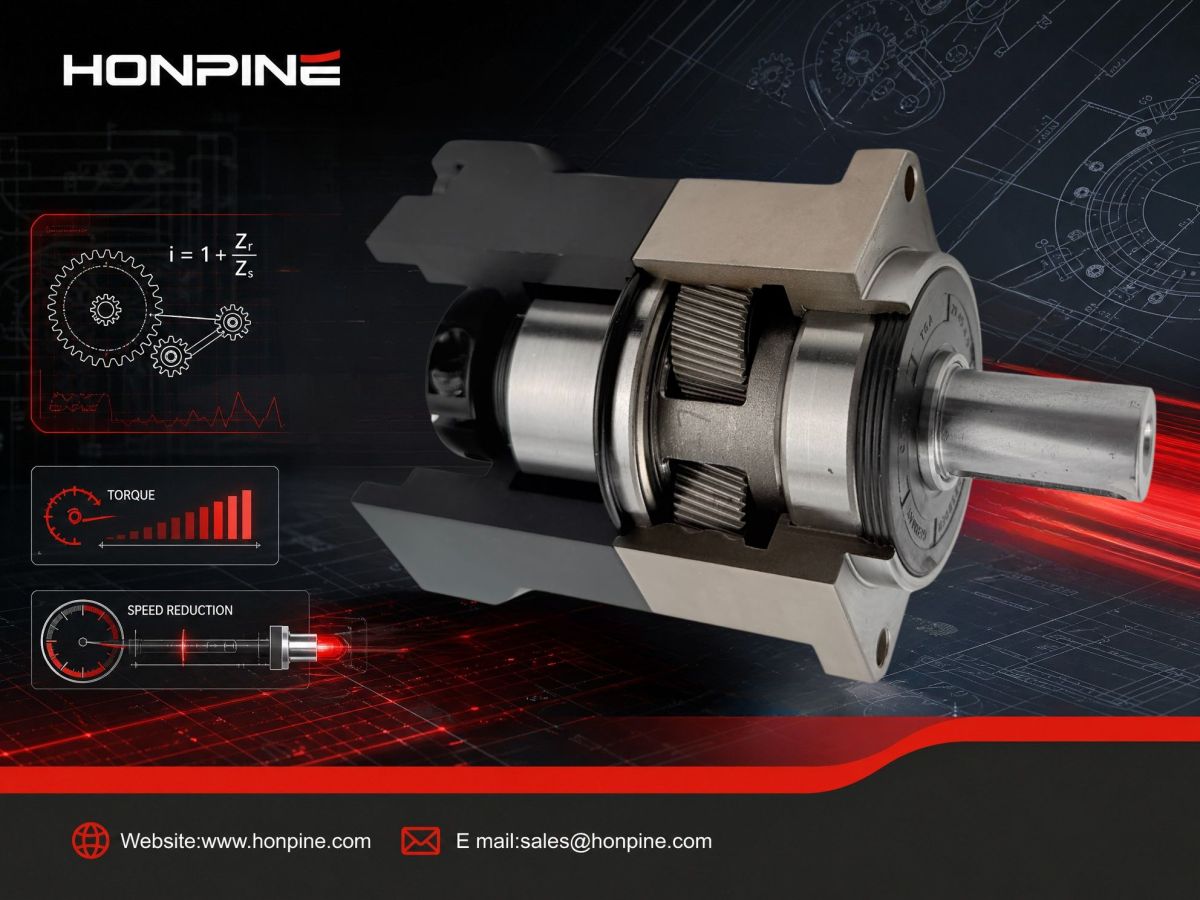

Doğruhassas planet redüktörseçmek, yüksek performanslı bir hareket kontrol sistemi tasarlamanın en önemli adımlarından biridir. Dikkate alınması gereken çok sayıda teknik parametre olduğundan, seçim süreci karmaşık görünebilir. Ancak uygulamada, en uygun çözümü üç temel faktör belirler: dişli oranı, çıkış torku ve atalet uyumu.

Bu üç parametreyi doğru şekilde hesaplayarak mühendisler, servo sistemler, CNC makineleri, endüstriyel ekipmanlar ve robotik otomasyon uygulamaları için en uygun hassas planet redüktörleri verimli bir şekilde belirleyebilir.

Bu kılavuz, seçim sürecini basitleştirmek için temel formülleri ve pratik mühendislik hususlarını özetlemektedir.

1. Dişli Oranı Hesaplaması: Gerekli Hız Düşüşünü Belirleme

Dişli oranı, hassas planet redüktörün motor hızını ne kadar düşürürken çıkış torkunu orantılı olarak ne kadar artırdığını tanımlar.

Formül:

Dişli Oranı = Motor Anma Hızı ÷ Gerekli Çıkış Hızı

Örnek

• Servo motor anma hızı: 3000 rpm

• Gerekli çıkış hızı: 60 rpm

Dişli Oranı = 3000 ÷ 60 = 50:1

Bir planet dişli kutulu robotik otomasyon redüktörü seçerken, hesaplanan oran üreticinin sunduğu 40:1, 50:1 veya 70:1 gibi standart oranlarla karşılaştırılmalıdır.

Tam oran mevcut değilse, en yakın standart oranı seçin ve gerçek çıkış hızının uygulama gereksinimlerini hâlâ karşıladığını doğrulayın.

Tipik oran aralıkları şunlardır:

• Tek kademeli hassas planet redüktör: 3:1–10:1

• İki kademeli redüktörler: birkaç onlarca değere kadar

• Üç kademeli redüktörler: birkaç yüzden binin üzerine kadar

Daha yüksek redüksiyon oranları genellikle ek dişli kademeleri gerektirir; bu da daha büyük boyutlar, artan ağırlık ve daha yüksek üretim maliyetleri anlamına gelir. Bu nedenle mühendisler seçim sırasında performans ve maliyet arasında denge kurmalıdır.

2. Tork Hesaplaması: Güvenli Yük Kapasitesinin Sağlanması

Tork doğrulaması, bir planet redüktör üreticisi çözümü seçerken en kritik adımlardan biridir. Bu, redüktörün gerçek çalışma yüklerine güvenilir şekilde dayanıp dayanamayacağını belirler.

Formül:

Gerekli Çıkış Torku = Maksimum Motor Torku × Dişli Oranı × Aktarım Verimliliği × Servis Faktörü

Parametre Seçimi

Maksimum Motor Torku

Sadece anma torkunu değil, aşırı yük kapasitesi dâhil olmak üzere daima motorun tepe (maksimum) torkunu kullanın. Bu, hızlanma, darbe yüklemesi veya ani yük değişimleri sırasında yeterli kapasiteyi sağlar.

Aktarım Verimliliği

Çoğu hassas planet redüktör %90 ile %97 arasında verimlilikle çalışır.

• Tek kademeli: genellikle daha yüksek verimlilik

• Çok kademeli: biraz daha düşük verimlilik

Muhafazakâr hesaplamalarda genellikle %90 kullanılır.

Servis Faktörü

Servis faktörü çalışma koşullarına bağlıdır.

Düzgün çalışma

Örnekler: konveyör sistemleri, sürekli taşıma

Önerilen faktör:

1.2–1.5

Orta düzeyde darbe yükleri

Örnekler: paketleme makineleri, kesme ekipmanları

Önerilen faktör:

1.5–2.0

Ağır darbe veya sık start-stop çalışması

Örnekler: kalıp presleri, kırıcılar, ağır hizmet otomasyon ekipmanları

Önerilen faktör:

2.5 veya daha yüksek

Örnek

• Maksimum motor torku: 5 Nm

• Dişli oranı: 50

• Verimlilik: 93%

• Servis faktörü: 1.8

Gerekli Çıkış Torku

= 5 × 50 × 0.93 × 1.8

≈ 418.5 Nm

Seçilen hassas planet redüktörün nominal çıkış torku 418.5 Nm değerini aşmalı ve uzun vadeli güvenilirlik için ek güvenlik payı bulunmalıdır.

3. Atalet Uyumu: Kararlı Servo Performansına Ulaşma

Atalet uyumu, servo kontrol doğruluğu, konumlandırma hassasiyeti ve dinamik tepki için kritik öneme sahiptir. Özellikle yüksek hızlı otomasyon sistemleri ve robotik uygulamalar için bir planet dişli kutulu robotik otomasyon redüktörü seçerken önemlidir.

Formül:

Yansıtılan Yük Ataleti = Gerçek Yük Ataleti ÷ (Dişli Oranı)²

Atalet oranı şu şekilde hesaplanır:

Atalet Oranı = Yansıtılan Yük Ataleti ÷ Motor Rotor Ataleti

Genel öneriler:

• Standart servo uygulamaları:

  ≤ 5:1

• Yüksek hızlı, yüksek hassasiyetli konumlandırma:

  ≤ 3:1

Örnek

• Yük ataleti: 0.5 kg·m²

• Dişli oranı: 10

Yansıtılan Yük Ataleti

= 0.5 ÷ 10²

= 0.005 kg·m²

Motor rotor ataleti 0.001 kg·m² ise, o zaman:

Atalet Oranı

= 0.005 ÷ 0.001

= 5

Bu, genel olarak kabul edilebilir aralık içindedir.

Atalet oranı önerilen sınırı aşarsa, mühendisler ya:

• dişli oranını artırmalı ya da

• daha yüksek rotor ataleti olan bir motor seçmelidir.

Doğru atalet uyumu, robotik otomasyon redüktörü sistemlerinde servo kararlılığını, hızlanma performansını ve konumlandırma hassasiyetini önemli ölçüde artırır.

Önerilen Planet Redüktör Seçim Prosedürü

Verimli mühendislik tasarımı için aşağıdaki sıra önerilir:

Adım 1: Dişli Oranını Belirleyin

Uygun hassas planet redüktör modellerini daraltmak için motor hızından ve istenen çıkış hızından gerekli redüksiyon oranını hesaplayın.

Adım 2: Çıkış Torkunu Doğrulayın

Motor tepe torku, dişli oranı, verimlilik ve servis faktörünü kullanarak gerekli çıkış torkunu hesaplayın. Yeterli tork kapasitesi sağlayamayan modelleri eleyin.

Adım 3: Atalet Uyumunu Kontrol Edin

Dişli oranının karesini kullanarak yük ataleti motor miline yansıtın ve atalet oranının servo tasarım önerilerini karşılayıp karşılamadığını doğrulayın.

Atalet uyumu yetersizse, dişli oranını ayarlayın ve tork doğrulamasını tekrar edin.

Bu üç hesaplamayı takip etmek, seçilen hassas planet redüktörlerin optimal performans, güvenilirlik ve hizmet ömrü sunmasını sağlamaya yardımcı olur.

Profesyonel Hassas Planet Redüktör Seçim Desteği

Gerçek dünya uygulamaları genellikle servis faktörü seçimini, atalet tahminini ve tork hesaplamasını daha zor hale getiren karmaşık çalışma koşulları içerir. Doğru planet dişli kutulu robotik otomasyon redüktörünü seçmek yalnızca teorik hesaplamaları değil, aynı zamanda pratik mühendislik deneyimini de gerektirir.

Deneyimli bir planet redüktör üreticisi olarak Honpine, servo sistemler, endüstriyel otomasyon, CNC makineleri ve robotik uygulamalar için yüksek performanslı hassas planet redüktörlerin tasarım ve üretiminde uzmanlaşmıştır.

Sadece şunları sağlayın:

• Motor teknik özellikleri

• Gerekli çıkış hızı

• Yük tipi

• Çalışma koşulları

Mühendislik ekibimiz tam dişli oranı, tork ve atalet uyumu hesaplamalarını yapacak ve uygulamanız için en uygun hassas planet redüktörü veya planet dişli kutulu robotik otomasyon redüktörünü önerecektir.

Robotik otomasyon ve endüstriyel hareket kontrolü için sunduğumuz tüm hassas planet redüktörler hakkında uzman seçim desteği, teknik dokümantasyon ve ayrıntılı bilgi almak için bugün Honpine ile iletişime geçin.
